基于PLC的自动门控制系统课程设计报告

摘要

本设计旨在实现一个安全、高效、智能的自动门控制系统，系统以三菱FX系列PLC为核心控制器，通过集成多种传感器（如微波雷达、红外对射）和执行机构（如三相异步电机、变频器），实现对自动门的自动化控制，设计内容包括硬件系统搭建、I/O地址分配、控制流程图设计、梯形图编程以及系统调试，该系统能够实现自动开门、延时自动关门、遇阻反弹、手动控制等多种功能，并具备较高的稳定性和可靠性，广泛应用于商场、写字楼、银行等公共场所。

PLC；自动门；传感器；梯形图；变频调速

第一章 绪论

1 项目背景与意义

随着现代建筑智能化水平的不断提高,自动门作为楼宇自动化系统的重要组成部分，其应用日益广泛，传统的自动门多采用继电器控制，存在接线复杂、可靠性差、功能单一、维护困难等缺点。

可编程逻辑控制器以其高可靠性、强大的抗干扰能力、灵活的编程方式和易于扩展的特点，已成为工业自动化控制的首选设备，将PLC技术应用于自动门控制系统，可以有效克服继电器控制的弊端，实现控制逻辑的灵活修改、系统运行的稳定监控和功能的多样化扩展，从而提升自动门的智能化水平和用户体验。

本课程设计旨在通过一个具体的自动门控制项目,综合运用PLC技术、传感器技术、电机拖动技术等，完成一个完整的控制系统的设计、安装与调试过程，加深对自动化控制理论的理解，并培养工程实践能力。

2 设计内容与目标

1. 分析自动门的工作流程和控制要求。
2. 进行PLC的选型及外围硬件（传感器、电机、变频器等）的选型。
3. 设计系统的硬件接线图和I/O地址分配表。
4. 绘制系统的控制流程图。
5. 使用梯形图语言编写PLC控制程序。
6. 模拟或搭建硬件平台进行系统调试与功能验证。

设计目标：

1. 实现人来门开,人走门关的基本功能。
2. 实现开门后,若无人通过，延时数秒后自动关门。
3. 实现关门过程中遇到障碍物（行人）时，门立即停止并反向打开（安全防夹功能）。
4. 提供手动开门和关门按钮,便于维护和紧急情况。
5. 实现门运行速度的平滑控制（加速、匀速、减速），降低噪音和冲击。

第二章 系统总体方案设计

1 系统工作原理

本系统主要由检测单元、控制单元、执行单元和人机交互单元组成。

• 检测单元： 负责检测是否有人接近或处于门扇区域，本设计采用微波雷达传感器（用于探测远处接近的行人，实现“人来门开”）和红外对射传感器（用于探测门扇区域内是否有人，实现“防夹”）。
• 控制单元： 以PLC为核心，接收来自检测单元的信号，根据内部程序逻辑进行判断和运算，并向执行单元发出控制指令。
• 执行单元： 包括三相异步电机、变频器和门体传动机构，PLC控制变频器，从而调节电机的转速和转向，带动门体完成开启和关闭动作。
• 人机交互单元： 包括开门按钮、关门按钮和急停按钮，供用户或维护人员手动操作。

2 系统硬件选型

3 系统I/O地址分配

第三章 系统硬件设计

1 硬件接线图

（由于文本限制，此处以文字描述接线逻辑，实际设计中应绘制接线图）

• PLC输入侧接线：

  • X0: 接微波雷达传感器常开触点。
  • X1, X2: 分别接两个红外对射传感器的常开触点（串联，表示门内有人）。
  • X3, X4: 分别接开门、关门按钮的常开触点。
  • X5: 接急停按钮的常闭触点（急停时断开，切断所有输出）。
  • X6, X7: 分别接开门、关门限位开关的常开触点。
  • COM端接24V DC电源正极。

• PLC输出侧接线：


  • Y0: 接变频器STF（正转）端子。
  • Y1: 接变频器STR（反转）端子。
  • Y2, Y3: 接变频器多段速控制端子RH, RM（用于设定不同速度）。
  • Y4, Y5, Y6: 分别接开门指示灯、关门指示灯、报警蜂鸣器。
  • COM端接24V DC电源负极。

• 变频器接线：

  • 主电路：L1/L2/L3接380V AC电源，U/V/W接电机。
  • 控制电路：STF, STR, RH, RM分别接PLC的Y0, Y1, Y2, Y3，COM接PLC输出公共端，变频器FWD/REV也可由PLC控制，但STF/STR更常用。

2 变频器参数设置

为实现平滑启停和速度控制,需对变频器进行关键参数设置：

• Pr.1 (上限频率): 50 Hz
• Pr.2 (下限频率): 0 Hz
• Pr.7 (加速时间): 2.0 s (根据门体重量和电机功率调整)
• Pr.8 (减速时间): 2.0 s
• Pr.9 (电子过流保护): 设置为电机额定电流
• Pr.4 (高速频率): 45 Hz (开门高速段)
• Pr.5 (中速频率): 20 Hz (开门/关门平稳段)
• Pr.6 (低速频率): 10 Hz (即将到位时的低速段)
• Pr.15 (点动频率): 10 Hz
• Pr.79 (操作模式选择): 3 (外部/PU组合控制模式1)，由外部端子控制启停和正反转。

第四章 系统软件设计

1 控制流程图

graph TD
    A[系统上电初始化] --> B{检测到开门信号?};
    B -- 是 --> C[驱动电机正转开门];
    C --> D{门是否完全打开?};
    D -- 否 --> B;
    D -- 是 --> E[启动开门定时器 T0 (如 5s)];
    E --> F{定时器到时?};
    F -- 否 --> G{检测到关门信号?};
    F -- 是 --> H[驱动电机反转关门];
    G -- 是 --> H;
    H --> I{门是否完全关闭?};
    I -- 否 --> J{检测到防夹信号?};
    I -- 是 --> K[停止电机];
    J -- 是 --> L[立即停止关门, 反向开门];
    L --> C;
    K --> A;

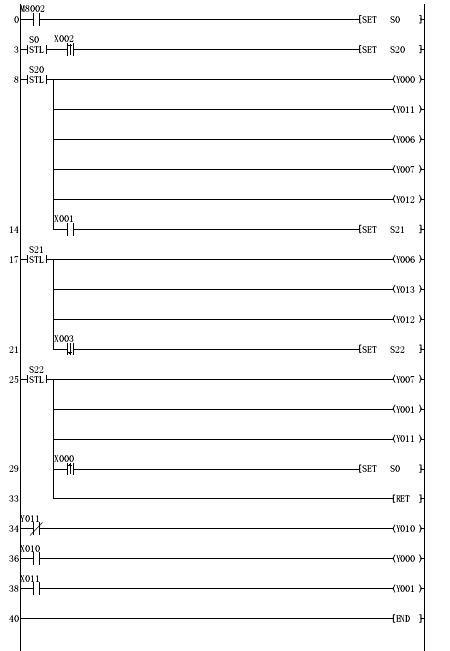

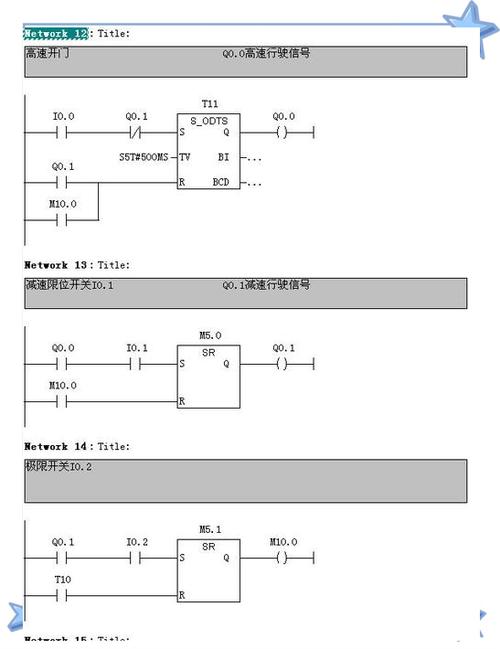

2 梯形图程序设计

以下是核心控制逻辑的梯形图描述（采用三菱GX Works2语法）：

// Network 1: 系统启动与急停
// X5为急停按钮(常闭), 当急停按下时, M0(系统运行标志)断开
LD X5
OUT M0
// Network 2: 开门条件判断
// 当系统运行(M0)且(有人接近(X0) OR 手动开门(X3) OR 防夹开门(M2))时, 触发开门
LD M0
AND ( X0 OR X3 OR M2 )
SET M1  // M1: 开门请求标志
// Network 3: 关门条件判断
// 当系统运行(M0)且(开门定时器到时(T0) OR 手动关门(X4))时, 触发关门
LD M0
AND ( T0 OR X4 )
RST M1  // 复位开门请求
SET M3  // M3: 关门请求标志
// Network 4: 防夹逻辑
// 当关门中(M4)且(红外对射1(X1) OR 红外对射2(X2))被遮挡时, 触发防夹
LD M4
AND ( X1 OR X2 )
SET M2  // M2: 防夹开门标志
RST M3  // 立即停止关门请求
// Network 5: 电机正反转控制 (核心逻辑)
// 开门请求(M1)且未到开门限位(X6), 则正转(Y0)
LD M1
ANI X6
OUT Y0  // 驱动变频器STF, 开门
// 关门请求(M3)且未到关门限位(X7), 则反转(Y1)
LD M3
ANI X7
OUT Y1  // 驱动变频器STR, 关门
// Network 6: 开门定时器
// 当门打开到位(X6)时, 启动5秒定时器T0
LD X6
OUT T0 K50  // T0定时50*100ms = 5s
// Network 7: 运行状态辅助继电器
// 用于记录门是正在开还是正在关
LD Y0
SET M5  // M5: 正在开门
LD Y1
RST M5
SET M4  // M4: 正在关门
LD Y0
RST M4
// Network 8: 指示灯逻辑
LD X6
OUT Y4  // 开门到位指示灯
LD X7
OUT Y5  // 关门到位指示灯
LD M2
OUT Y6  // 防夹报警蜂鸣器

第五章 系统调试与实现

1 硬件调试

1. 电源检查： 确认PLC、传感器、指示灯等24V DC供电正常，电机380V AC供电正常且相序正确。
2. I/O点检查： 逐个按下按钮、模拟传感器信号，使用万用表或PLC监控软件检查对应的输入点状态是否正确变化，观察对应输出点指示灯是否点亮。
3. 电机与变频器检查： 先在变频器面板上点动电机，检查转向是否正确，然后通过PLC控制Y0/Y1输出，观察电机是否能按指令正反转。

2 软件调试

1. 程序下载： 将编写好的梯形图程序下载到PLC中。
2. 监控运行： 将PLC置于“RUN”模式，使用监控功能，实时观察程序中各触点、线圈、定时器的状态变化。
3. 分步调试：
   • 手动功能： 分别测试手动开门、手动关门功能是否正常。
   • 自动开门： 用手模拟微波雷达信号，观察门是否自动打开，到位后开门指示灯是否亮起。
   • 自动关门： 门打开后，等待5秒，观察门是否自动关闭。
   • 防夹功能： 在关门过程中，用手遮挡红外对射传感器，观察门是否立即停止并反向打开，同时蜂鸣器是否报警。
4. 优化调整： 根据调试结果，调整变频器加减速时间、开门延时时间等参数，直到门体运行平稳、响应及时、安全可靠。

第六章 总结与展望

1 总结

本课程设计成功完成了基于PLC的自动门控制系统的设计与实现,通过本次设计，我系统地掌握了PLC控制系统的设计流程，从需求分析、方案设计、硬件选型、软件编程到系统调试，将理论知识与工程实践紧密结合，该系统实现了预设的各项功能，运行稳定，逻辑清晰，达到了设计要求。

2 不足与展望

本设计仍有可优化的空间：

1. 功能扩展： 可增加夜间模式、火灾联动模式（与消防信号连接，强制开门）、远程监控等功能。

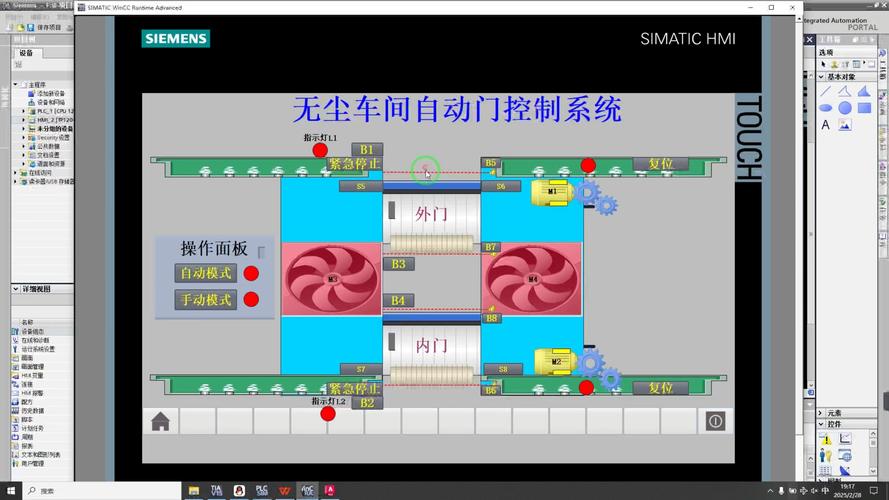

2. 人机界面： 可增加触摸屏，用于设置参数（如开门延时时间、速度曲线）、显示系统状态和故障信息，提升交互体验。
3. 节能优化： 可增加光敏传感器，在光线充足且无人的情况下，保持门关闭以减少空调能耗。
4. 算法优化： 可采用更先进的算法，如基于图像识别的人数统计，实现更智能的开关门控制。

PLC在自动门控制领域具有巨大的应用潜力,通过不断创新和优化，可以使其更加智能、高效、节能。

参考文献

[1] 三菱电机. (2005). FX系列可编程控制器编程手册. [2] 三菱电机. (2005). FR-E700变频器使用手册. [3] 廖常初. (2025). PLC基础及应用 (第3版). 机械工业出版社. [4] 王阿根. (2025). 电气控制与PLC原理及应用 (第2版). 电子工业出版社.
