西门子S7-200 SMART PLC 自学手册

前言：为什么选择S7-200 SMART？

S7-200 SMART是西门子针对中国市场推出的一款高性能、高性价比的小型PLC，它具有以下特点,非常适合初学者和中小型自动化项目：

• 性价比高：功能强大,价格亲民。
• 编程简单：使用博途软件中的TIA Portal V15/V16/V17/V18等版本，集成了STEP 7 Basic和WinCC Basic，界面统一,操作便捷。
• 扩展性强：可通过信号板、信号模块、通信模块灵活扩展I/O点数和功能。
• 指令丰富：集成了大量功能强大的指令，如高速计数、脉冲输出、PID调节等,能轻松应对复杂的控制任务。
• 通信方便：集成以太网口和RS485/RS232口,支持多种主流工业总线协议。

第一部分：基础入门篇

第1章：PLC基础知识

1. 什么是PLC？


   • 定义：可编程逻辑控制器,是一种专为工业环境设计的数字运算操作的电子装置。
   • 作用：替代传统的继电器-接触器控制系统，实现逻辑控制、顺序控制、定时、计数和算术运算等。

2. PLC的工作原理

   • 循环扫描工作方式：PLC的工作过程是一个不断循环的扫描过程，主要包括三个阶段：
     • 输入采样阶段：读取所有输入信号的状态,并存入输入映像区。
     • 程序执行阶段：从上到下、从左到右逐条扫描用户程序，并根据程序逻辑和输入/输出映像区的状态执行运算,结果存入输出映像区。
     • 输出刷新阶段：将输出映像区中所有输出继电器的状态传送到物理输出端子,驱动外部负载。

3. PLC的组成

   • 中央处理器：PLC的“大脑”,负责执行程序。
   • 存储器：用于存放系统程序、用户程序和数据。
   • I/O模块：输入模块和输出模块，是PLC与现场设备连接的“桥梁”。
   • 电源模块：为PLC各部分提供稳定的工作电源。
   • 通信接口：用于与其他PLC、HMI、计算机等设备通信。

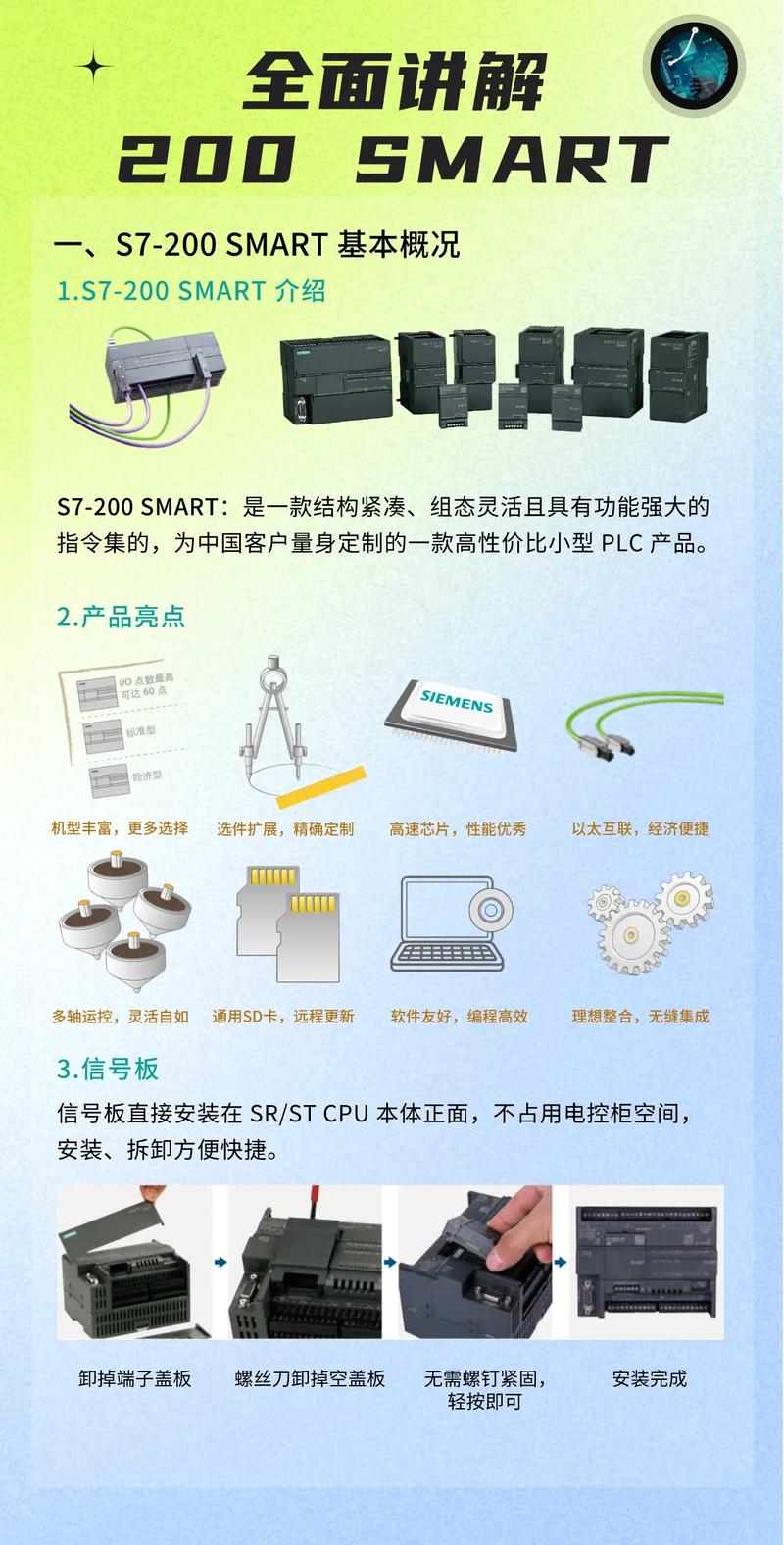

第2章：认识S7-200 SMART硬件

1. 主机

   • 外形：紧凑型设计，集成了电源、CPU、I点和通信接口。
   • 型号命名：SR20 / ST20 / SR40 / ST40 / SR60 / ST60。
     • SR：继电器输出。
     • ST：晶体管输出（高速脉冲输出）。
     • 数字代表基本I/O点数（如SR20为12路DI/8路DO）。
   • 状态指示灯：RUN（运行）、STOP（停止）、ERROR（错误）、SF（系统故障）。

2. 扩展模块


   • 信号板：安装在主机前面，可扩展少量I/O点（如1路AI或2路DI/2路DO）。
   • 信号模块：通过扩展电缆连接，可大量扩展I/O点。
     • 数字量输入模块：如 EM DR32 (32路DI)。
     • 数字量输出模块：如 DT32 (32路DO)。
     • 模拟量输入模块：如 EM AI4 (4路AI)。
     • 模拟量输出模块：如 EM AQ2 (2路AO)。

3. 通信与特殊模块

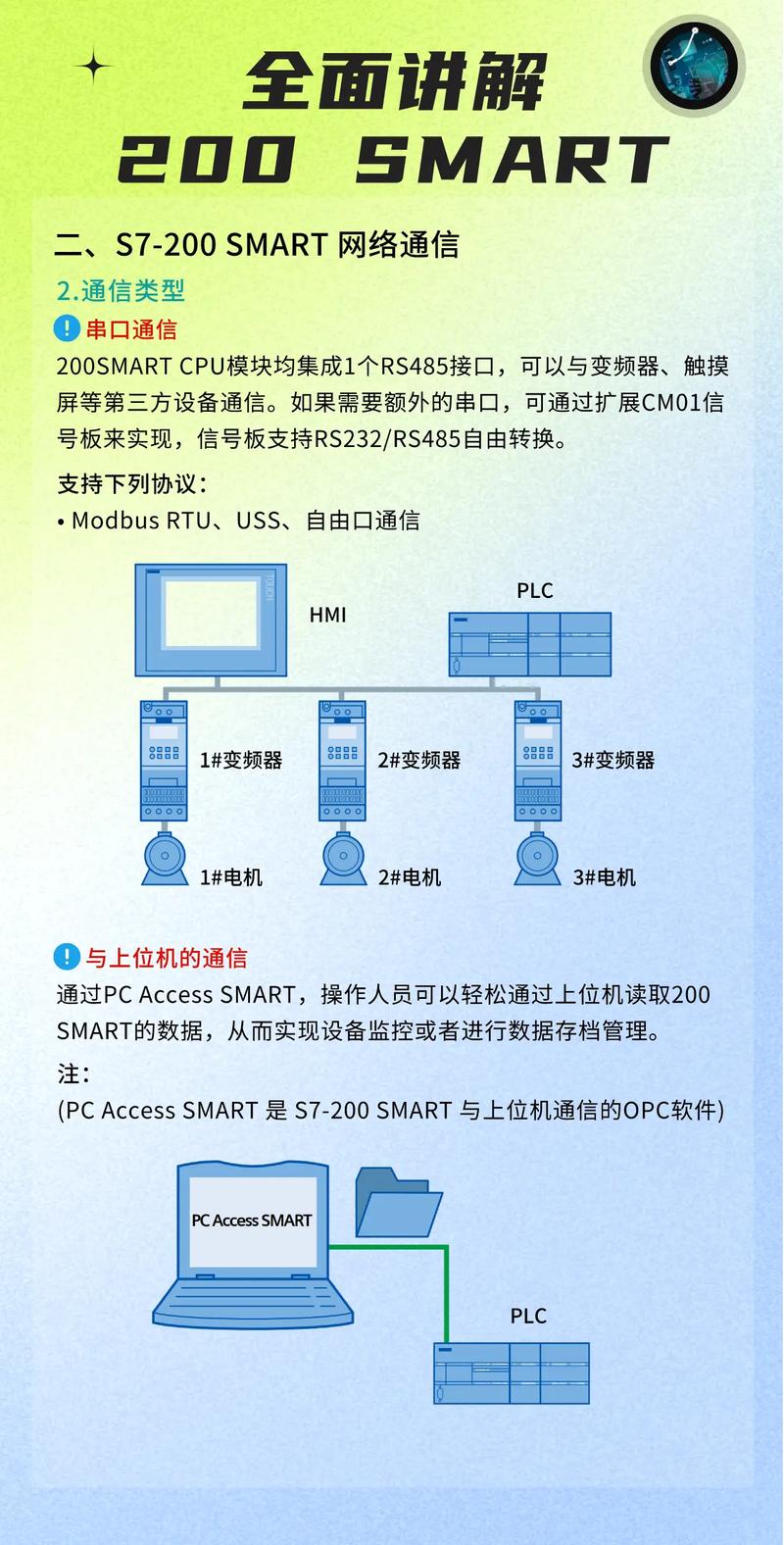

   • 以太网通信模块：集成在主机上，支持TCP/IP、Profinet等协议。
   • RS485/RS232通信模块：集成在主机上，支持Modbus RTU、USS等协议。
   • 定位模块：如 EM DT32，用于高速脉冲输出，控制伺服/步进电机。

第3章：软件安装与首次使用

1. 软件获取与安装

   • 软件名称：TIA Portal (博途) - 全称：Totally Integrated Portal。
   • 版本：建议使用V15.1或更高版本（如V16, V17, V18）,新版本支持更多功能和硬件。
   • 安装包下载：可以从西门子官网下载,或寻找教学版。
   • 安装要点：安装时务必选择“完整安装”，并勾选所有需要的组件（如STEP 7 Basic, S7-200 SMART Support, WinCC Basic等）。

2. 硬件连接

   • 电源连接：L接火线，N接零线,接地端子可靠接地。
   • I/O连接：
     • 数字量输入：通常接24V DC正极，另一端接传感器/开关，COM端接24V DC负极。
     • 数字量输出：晶体管输出型接负载正极，负载负极接输出端子；继电器输出型则直接接AC/AC负载。
     • 模拟量输入：通常是4-20mA或0-10V信号,注意接线方式和电阻。
     • 通信连接：使用标准网线连接PLC的以太网口和计算机的网口。

3. 创建第一个项目


   • 启动TIA Portal，选择“创建新项目”。
   • 添加设备：在“设备视图”中，右键点击“项目名称” -> “添加新设备” -> 从设备列表中选择你的S7-200 SMART型号。
   • 硬件配置：拖拽扩展模块到机架上,完成硬件组态。
   • 保存项目。

第二部分：核心编程篇

第4章：TIA Portal编程界面

1. 项目树：管理项目中的所有文件夹和文件（程序块、视图、设备等）。
2. 设备视图：显示硬件配置和机架结构。
3. 符号表：为地址（如I0.0）分配有意义的名称（如“启动按钮”）,提高程序可读性。
4. 程序编辑器：
   • 梯形图：最常用，直观易懂,类似继电器电路图。
   • 语句表：类似汇编语言，指令简洁,执行效率高。
   • 功能块图：使用逻辑门框图编程,适合有数字电路基础的用户。
   • 结构化文本：高级语言,适合复杂的数学运算和算法。

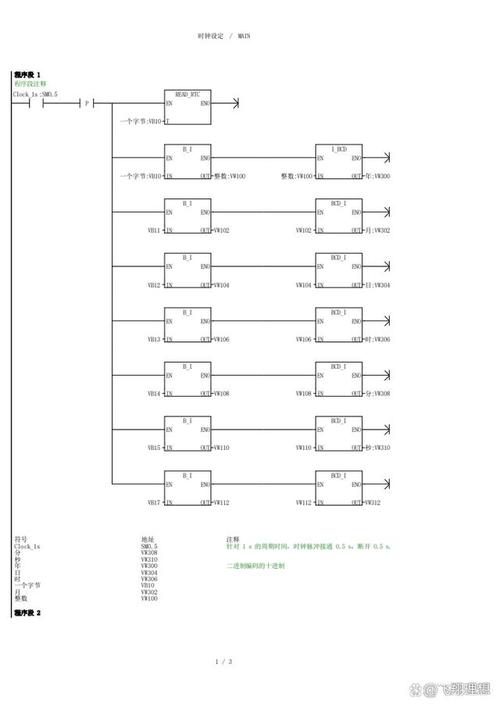

第5章：基本指令与编程

1. 位逻辑指令

   • 常开触点： - 当其对应的位为1时,触点闭合。
   • 常闭触点： - 当其对应的位为1时,触点断开。
   • 输出线圈： - 将左边的逻辑运算结果赋值给该位。
   • 取反：NOT - 将逻辑结果取反。
   • 立即指令：I- - 立即读取物理输入点或立即更新物理输出点,不受扫描周期影响。

2. 定时器指令

   • 接通延时定时器：TON
     • IN：输入条件。
     • PT：预设时间（以ms为单位）。
     • 工作原理：IN为ON时开始计时，达到PT时间后，Q为ON，IN为OFF时，定时器复位,Q为OFF。
   • 断开延时定时器：TOF
   • 保持型接通延时定时器：TONR

3. 计数器指令

   • 加计数器：CTU
     • CU：加计数脉冲输入（每个上升沿计一次数）。
     • PV：预设值。
     • 工作原理：CU每来一个脉冲，当前值加1，当前值 >= PV时，Q为ON，R为复位端，R为ON时,计数器复位。

4. 比较指令

   • 用于比较两个数值的大小，结果为布尔量（TRUE/FALSE）。
   • >=I (整数大于等于), ==D (双整数等于), <>R (实数不等于)。

第6章：程序结构与数据类型

1. 程序块

   • 组织块：OB1 是主程序块,PLC循环扫描执行的就是这个块。
   • 功能块：FB 带有背景数据块，可以存储内部变量，适合编写需要记忆状态的复杂功能（如电机控制）。
   • 功能：FC 不带背景数据块，适合编写通用的、无记忆功能的子程序。
   • 数据块：DB 用于存储用户定义的变量和数据。

2. 数据类型

   • 基本数据类型：
     • Bool (布尔): 1位,0或1。
     • Byte (字节): 8位。
     • Word (字): 16位。
     • DWord (双字): 32位。
     • Int (整数): 16位,有符号。
     • DInt (双整数): 32位,有符号。
     • Real (实数): 32位浮点数。
   • 复合数据类型：
     • Array (数组): 一组相同类型的数据。
     • Struct (结构): 不同类型数据的组合。

第三部分：进阶应用篇

第7章：模拟量处理

1. 模拟量模块的配置

   在硬件配置中双击模拟量模块，设置其测量类型（如4-20mA, 0-10V）和量程。

2. 模拟量的处理过程

   • AI模块：将外部物理信号（如温度4-20mA）转换为PLC内部的数字量（0-27648或0-32000）。
   • 标定：使用NORM_X和SCALE_X指令将原始数字量工程化。
     • NORM_X：将原始值归一化到0.0-1.0之间。
     • SCALE_X：将0.0-1.0的值线性转换为一个工程值（如0-100°C）。
   • AO模块：将PLC内部的数字量或工程值转换为物理信号输出。

第8章：高速应用

1. 高速计数器

   • 用于对高频脉冲进行计数,不受扫描周期限制。
   • 配置：在“设备视图”中右键点击CPU -> “对象属性” -> “高速计数器”，选择模式（如A/B正交计数、脉冲+方向等）。
   • 应用：连接编码器，测量电机转速、位置、长度等。

2. 脉冲输出

   • 用于控制步进电机或伺服电机。
   • 类型：PTO（脉冲串输出，用于精确定位）和PWM（脉宽调制，用于速度控制）。
   • 配置：在“设备视图”中右键点击CPU -> “对象属性” -> “PTO/PWM”，设置输出模式、脉冲频率、周期等。

第9章：PID控制

1. PID简介：比例-积分-微分控制,是工业控制中最常用的闭环控制算法。
2. S7-200 SMART的PID向导
   • 这是最简单、最推荐的方法，在TIA Portal中，右键点击项目 -> “添加新对象” -> “PID Wizard”。
   • 配置步骤：
     1. 选择回路（0-7）。
     2. 设定输入/输出参数（AI是4-20mA还是0-10V，AO是4-20mA还是0-10V）。
     3. 设定回路设定值（SP）。
     4. 设定PID参数（比例P、积分I、微分D）。
     5. 设定回路报警选项。
     6. 向导会自动生成一个PID功能块和调用该块的程序段。
3. 参数整定：是PID应用的关键,常用方法有经验试凑法和临界比例度法。

第10章：通信

1. 通信方式

   • PPI：西门子 proprietary 协议,主要用于编程和HMI通信。
   • Modbus RTU：工业标准协议，非常通用，支持与其他品牌PLC、变频器、仪表等通信。
   • 以太网：支持TCP/IP和Profinet，速度快,适合构建大型自动化网络。

2. Modbus RTU通信实例

   • 主站模式：PLC作为主站，主动读写其他从站设备（如变频器、温控器）的数据。
   • 配置步骤：
     1. 在硬件组态中，为CPU的通信端口（如PORT0）设置通信模式为“RS485”。
     2. 在“指令” -> “通信”中找到“MBUS_MSG”指令。
     3. 在程序中调用MBUS_MSG指令，配置从站地址、读写功能码、数据地址和数据长度等参数。

第四部分：实践与资源

第11章：实践项目建议

1. 三相异步电机启停控制

   • 目标：学习最基础的I/O接线和梯形图逻辑。
   • 使用启动、停止按钮控制电机接触器，实现自锁、互锁。

2. 交通信号灯控制

   • 目标：学习定时器、顺序控制。
   • 使用TON定时器实现东西、南北方向红黄绿灯的自动循环切换。

3. 水箱水位PID控制

   • 目标：学习模拟量处理和PID控制。
   • 通过液位传感器检测水位，使用PID算法调节出水阀门,保持水位恒定。

4. PLC与变频器通信控制

   • 目标：学习Modbus RTU通信。
   • PLC作为主站，通过Modbus RTU协议读取变频器频率、电流,并设定变频器运行频率和启停。

第12章：学习资源推荐

1. 官方资源

   • 西门子官网：下载最新的产品手册、样本、技术文档（最权威）。
   • 西门子工业支持中心：搜索知识库,获取官方技术支持和疑难解答。

2. 在线教程与视频

   • Bilibili (B站)：搜索“S7-200 SMART TIA Portal”,有大量国内UP主制作的从入门到精通的免费视频教程。
   • YouTube：搜索“S7-200 SMART TIA Portal Tutorial”,有西门子官方和外国工程师的优质教程。
   • CSDN、博客园：搜索相关技术博客,有很多实战案例和经验分享。

3. 书籍

   • 《西门子S7-200 SMART PLC应用教程》
   • 《深入浅出西门子S7-200 SMART PLC》

4. 论坛与社区

   • 中国工控网论坛：老牌工控论坛，人气高,问题解答快。
   • PLC中文网：专注于PLC学习的论坛,资料丰富。

总结与建议

自学S7-200 SMART是一个循序渐进的过程,请遵循以下建议：

• 动手是王道：不要只看书看视频，一定要安装软件，连接PLC（或仿真），亲手编写、下载、调试程序。
• 由简到繁：从最简单的电机启停开始，逐步过渡到定时器、计数器、模拟量和通信。
• 善用帮助文档：TIA Portal软件中按F1键可以调出当前选中指令的详细帮助,这是最好的老师。
• 多思考，多总结：遇到问题先自己思考，尝试解决，解决后要总结经验,避免再犯。
• 加入社群：遇到难题时，可以在论坛或QQ群里提问，但提问前请先自己做好功课,清晰地描述问题。

祝你学习顺利，早日成为S7-200 SMART编程高手！
