《过程设备设计》课程设计完整指南

1 目的与意义

巩固理论知识： 将《过程设备设计》、《化工原理》、《工程力学》、《材料力学》、《金属材料》、《机械制图》等多门课程的知识融会贯通，应用于解决一个具体的工程问题。
培养工程能力： 掌握过程设备（如塔器、换热器、反应釜等）的完整设计流程，包括工艺计算、结构设计、强度校核、材料选择和工程绘图。
规范设计意识： 熟悉并应用国家及行业相关的设计标准和规范（如GB/T 150、GB 151、HG/T 20580等），培养严谨、规范的工程设计习惯。
提升综合素养： 锻炼查阅文献资料、数据处理、计算机辅助设计（CAD/CAE）、技术报告撰写和口头答辩的能力。

2 主要任务

这是一个典型的设计流程,你可以根据设备类型进行微调。

准备与方案确定 (第1-2天)

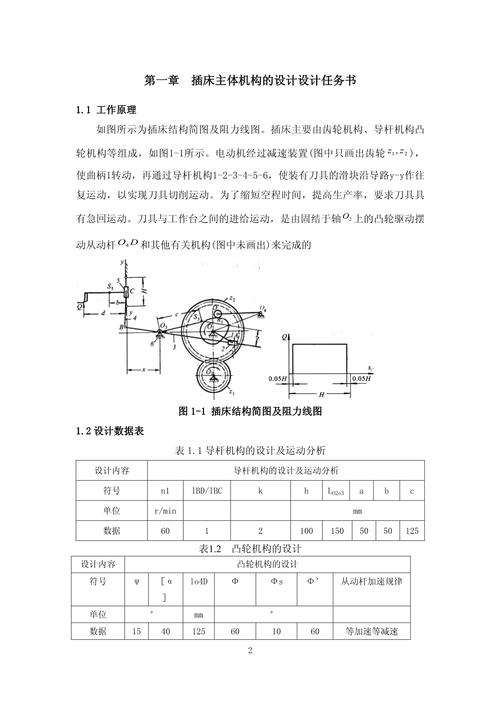

明确设计任务书： 仔细阅读并理解老师下达的设计任务书，明确设计要求、原始数据（如物料处理量、进料组成、操作压力、温度、腐蚀性等）、设计内容和提交成果。
文献调研与资料收集：
- 标准规范： 查找并下载相关的设计标准，如《压力容器 GB/T 150》、《管壳式换热器 GB 151》、《钢制压力容器焊接工艺评定 NB/T 47014》等。
- 设计手册： 参考《化工设计》、《化工设备设计手册》、《换热器设计手册》等。
- 教材与课件： 回顾《过程设备设计》教材中的核心章节。
确定设计方案：
- 设备选型： 根据工艺任务选择合适的设备类型，分离任务通常首选板式塔或填料塔；换热任务首选管壳式换热器。
- 主要结构选择：
  - 塔器： 板式塔（浮阀塔、筛板塔、泡罩塔）或填料塔，确定塔板类型、降液管形式、塔内件等。
  - 换热器： 固定管板式、U型管式、浮头式、填料函式，根据温差、压力、清洗要求选择。
  - 反应釜： 夹套或盘管加热/冷却，搅拌器类型（桨式、涡轮式、推进式），挡板设置等。

工艺计算 (第3-5天)

这是设计的核心,决定了设备的主要尺寸。

物料衡算与热量衡算：
- 塔器： 计算塔顶、塔底产品的流量和组成，确定最小回流比和实际回流比，计算精馏段和提馏段的气液相负荷。
- 换热器： 计算热、冷流体的热负荷，确定出口温度，计算平均传热温差。
- 反应釜： 根据反应方程式和转化率计算物料流量，计算反应热，确定换热面积。
设备工艺尺寸计算：
- 塔器：
  - 塔径计算： 利用Souders-Brown方程或基于流体力学原理，计算塔径，并进行流体力学校核（液泛、雾沫夹带、漏液、降液管液泛等）。
  - 塔高计算： 确定板间距，计算实际塔板数，确定塔的有效高度和总高（包括裙座、人孔、进料口等）。
- 换热器：
  - 传热面积计算： 利用传热基本方程 Q = K·A·Δt_m，计算所需的传热面积 A。
  - 结构尺寸计算： 根据选定的管径、管长和管程数，计算换热管数量、壳体内径、折流板间距和数量等。
- 反应釜：
  - 釜体直径与高度： 根据物料停留时间或装料系数确定釜体容积，再确定长径比，计算出直径和高度。
  - 搅拌功率计算： 根据搅拌器类型、转速、流体物性计算搅拌功率。
  - 传热面积计算： 同换热器，计算夹套或盘管的换热面积。

机械结构设计与强度校核 (第6-8天)

这是将工艺尺寸转化为可制造的机械结构,并确保其安全可靠。

材料选择：
根据设计温度、压力、介质腐蚀性、经济性等因素，选择合适的壳体、封头、法兰、螺栓、接管等材料，碳钢（Q345R）、不锈钢（304, 316L）、复合材料等。
结构设计：
- 筒体与封头： 确定筒体和封头的壁厚（包括设计壁厚和名义壁厚）。
- 开孔与补强： 确定人孔、手孔、进/出料口、仪表接口的位置和尺寸，并进行开孔补强计算（等面积法）。
- 法兰选择： 根据公称压力和公称直径，选择合适的法兰标准（如HG/T 20592）。
- 支座选择： 根据设备总重和操作条件，选择支座类型（如鞍式支座、耳式支座）并进行校核。
- 其他附件： 设计吊耳、平台、扶梯等。
强度校核：
- 筒体： 内压/外压圆筒强度校核、稳定性校核。
- 封头： 椭圆形/球形封头强度校核。
- 开孔补强： 校核补强面积是否足够。
- 法兰： 法兰力矩计算与校核。
- 支座： 支座载荷计算与校核。
- 塔器： 塔器质量、风载荷、地震载荷计算，进行总体稳定校核（轴向压缩应力、弯曲应力组合校核）。

图纸绘制 (第9-10天)

图纸是工程师的语言,必须规范、清晰、准确。

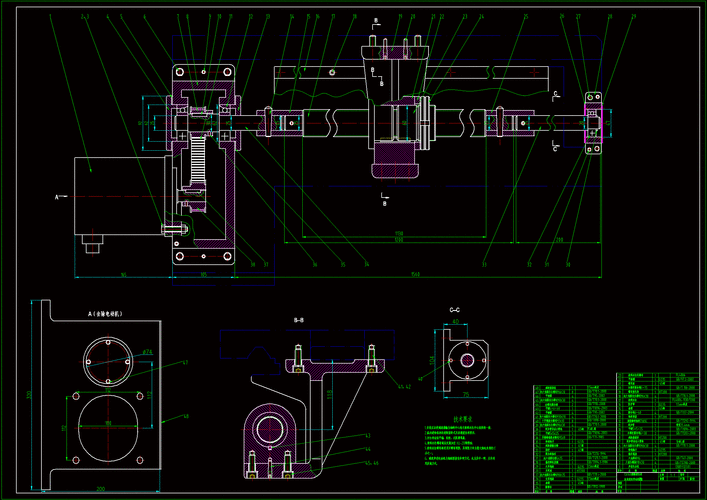

设备总装配图：
- 视图表达： 通常采用主视图、侧视图（或剖视图），并辅以局部放大图来表达细节。
- 尺寸标注： 标注总体尺寸（总高、总长）、关键定位尺寸、接管尺寸和方位等。
- 技术特性表： 列出设备的主要设计参数（设计压力、设计温度、介质、容积等）。
- 技术要求： 说明焊接、无损检测、压力试验、热处理、表面处理等方面的要求。
- 零部件明细表： 列出所有零部件的名称、规格、材质、数量、标准号等。
- 标题栏和签署栏： 填写设备名称、图号、比例、设计者、审核者等信息。
零部件图：
- 选择1-2个关键或复杂的零部件（如封头、法兰、搅拌器）绘制单独的零件图。
- 包含足够的视图、尺寸、公差、表面粗糙度、技术要求等。

说明书整理与答辩准备 (第11-12天)

编写设计计算说明书：
- 封面、目录、
- 引言/前言： 介绍设计背景、任务和意义。
- 方案论证： 阐述设备选型和结构选择的理由。
- 设计计算过程： 详细、清晰地列出所有计算步骤、公式、数据来源和结果，这是评分的重点。
- 结果汇总与技术分析： 将所有计算结果汇总成表格，并对设计结果进行分析。
- 总结设计工作。
- 参考文献： 列出所有引用的文献、标准和手册。
- 致谢。
答辩准备：
- 制作简洁明了的PPT,突出设计思路、关键结果和创新点。
- 预演答辩过程,预测老师可能提出的问题（如“为什么选择这个回流比？”、“这个壁厚是如何确定的？”、“你的设计标准是什么？”）。
