MSP430 自学笔记

前言：为什么是 MSP430？

MSP430 系列微控制器由德州仪器推出，其最核心、最广为人知的标签就是 “超低功耗”，这使得它成为电池供电、便携式、能量采集等应用的理想选择。

学习 MSP430 的价值：

掌握低功耗设计精髓： 深入理解不同工作模式及其切换，这是嵌入式领域的核心竞争力之一。
理解精简指令集： MSP430 采用 RISC 架构，指令集简单高效，有助于理解 CPU 的工作原理。
工业级应用广泛： 在仪器仪表、医疗设备、传感器节点等领域有大量应用，就业市场稳定。
学习曲线平滑： 相比 ARM Cortex-M 系列，MSP430 的寄存器操作和中断系统更直观，是入门嵌入式系统开发的绝佳平台。

第一部分：核心概念与基础

MSP430 架构概览

CPU 核心： 16 位 RISC CPU，拥有 16 个通用寄存器（R0-R15），R0-R3 有特殊用途。
- PC (Program Counter): R0, 指向下一条要执行的指令地址。
- SP (Stack Pointer): R1, 指向栈顶。
- SR (Status Register): R2, 存储 CPU 的状态信息（如中断使能、进位标志等）。
- CG (Constant Generator): R3, 读取时总是返回 0。
内存空间： 采用统一编址，所有外设寄存器和内存都在同一个 64KB 的地址空间内（0x0000 - 0xFFFF）。
- 0x0000 - 0x0FFF: 中断向量表
- 0x0100 - 0x1FFF: 信息内存/Flash 信息段
- 0x0200 - 0xFFFF: 主 Flash/ROM 和 RAM
时钟系统： 这是 MSP430 的灵魂，是实现低功耗的基础。
- DCO (Digitally Controlled Oscillator): 内部高频数字振荡器，启动快，但频率精度和稳定性较差，是 CPU 运行的主要时钟源。
- LFXT1/LFXT2 (Low-Frequency Crystal Oscillator): 外部低频晶振（通常是 32.768kHz），用于提供精确的计时源，常连接到 ACLK。
- VLO (Very-Low-Power Oscillator): 内部超低频振荡器（约 12kHz），精度不高，但功耗极低，可在休眠时提供时钟。
- SMCLK (Subsystem Master Clock): 子系统主时钟，通常来自 DCO 或高频晶振，供给高速外设（如 UART, Timer_A）。
- MCLK (Master Clock): 主时钟，供给 CPU，通常来自 DCO。
- ACLK (Auxiliary Clock): 辅助时钟，通常来自 LFXT1 或 VLO，供给低功耗外设（如低功耗定时器）。

工作模式

MSP430 通过进入不同的工作模式来降低功耗，模式的切换由 LPMx (Low Power Mode x) 指令触发，关键在于如何退出 LPM。

模式	CPU	MCLK	SMCLK	ACLK	退出方式	功耗
AM (Active Mode)	运行	开启	开启	开启	中断、复位	最高
LPM0	停止	停止	开启	开启	中断	较低
LPM1	停止	停止	开启	开启	中断	LPM0 + CPU 关闭
LPM2	停止	停止	停止	开启	中断	LPM1 + DCO 关闭
LPM3	停止	停止	停止	开启	中断	LPM2 + MCLK 关闭
LPM4	停止	停止	停止	停止	中断、复位	最低（仅 RAM 保留）

核心思想： 不用的模块就关掉！CPU 不用就停掉，时钟不用就关掉，这是低功耗设计的黄金法则。

第二部分：关键外设详解

GPIO (通用输入/输出)

寄存器：
- PxDIR (Direction): 1 输出, 0 输入。
- PxIN (Input): 读取引脚电平。
- PxOUT (Output): 控制引脚输出电平。
- PxREN (Resistor Enable): 1 使能上下拉电阻。
- PxSEL / PxSEL2 (Function Select): 选择引脚功能（GPIO 或外设功能）。
关键点：
- 上拉/下拉配置： 当引脚作为输入时，必须配置 PxREN 和 PxOUT（PxOUT=1 为上拉，PxOUT=0 为下拉），否则引脚处于高阻态，易受干扰。
- 复用功能： 一个引脚可能有 GPIO、UART、ADC 等多种功能，必须通过 PxSEL 正确选择。

定时器

MSP430 的定时器功能强大，是实现精确延时、PWM 输出、事件捕获等的核心。

Timer_A (通用型，如 MSP430G2553):
- 结构： 1个计数器 + 3个捕获/比较寄存器 (CCR0, CCR1, CCR2)。
- 工作模式：
  - 停止模式： 计数器停止。
  - 增计数模式： 从 0 计数到 TACCR0，然后归零。
  - 连续计数模式： 从 0 计数到 0xFFFF，然后归零。
  - 增/减计数模式： 从 0 计数到 TACCR0，再减到 0。

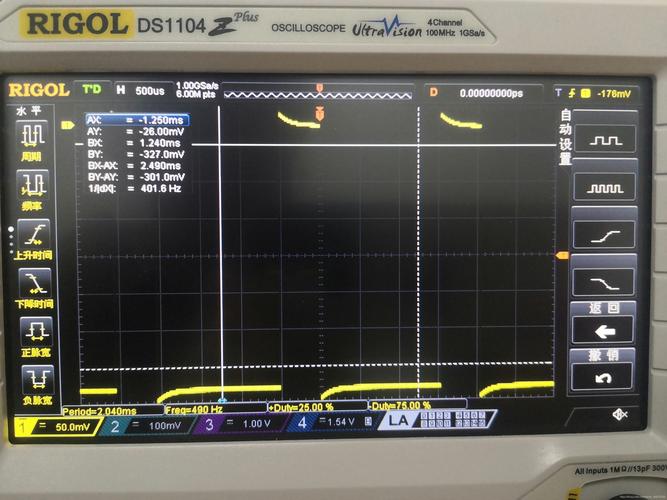

- 输出模式： 控制引脚在 CCR 匹配时的电平变化，可用于生成 PWM。
- 中断： 每个CCR都可以独立配置中断源（如 CCIFG 捕获/比较中断标志）。
低功耗定时器:
- 特点：独立于主时钟系统，通常由 ACLK 驱动，功耗极低。
- 用途：在 CPU 处于 LPM3/LPM4 时，仍然可以产生中断，用于唤醒系统，实现“定时唤醒，任务处理，再回睡眠”的循环。

中断系统

中断是 MSP430 响应事件、实现低功耗模式退出的关键。

中断流程：
1. 外设事件发生（如定时器溢出、按键按下）。
2. 对应的中断标志位置位（如 TA0IFG）。
3. CPU 检测到中断标志位，且全局中断使能（GIE 在 SR 寄存器中为 1）。
4. CPU 将当前 PC 压栈，跳转到中断向量表中对应地址。
5. 执行中断服务程序。
6. 执行 RETI (Return from Interrupt) 指令，自动从栈中恢复 PC，继续执行主程序。
关键寄存器：
- SR (Status Register): 包含 GIE 位，全局中断总开关。
- IFGx (Interrupt Flag Register): 中断标志位，1 表示有中断待处理。
- IE (Interrupt Enable Register): 中断使能位，1 表示开启该中断。
中断优先级： 中断向量表地址越靠前，优先级越高。

第三部分：开发流程与工具链

硬件环境

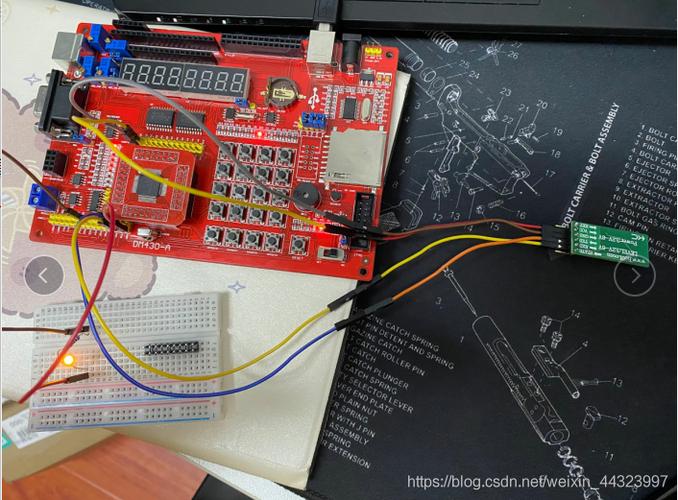

开发板：
- TI 官方 LaunchPad： 强烈推荐！自带调试器（eZ-FET），价格便宜，社区支持好。MSP-EXP430G2 (G2553), MSP-EXP430FR5994 (FRAM)。
- 第三方板卡： 如心知科技的 MSP430F5529 LaunchPad 等。
核心元件：
- 目标芯片： 随 LaunchPad 附带。
- 调试器/下载器： LaunchPad 自带，无需额外购买。
- 电源： USB 供电即可。
- 连接线： 杜邦线若干。

软件环境

集成开发环境：
- Code Composer Studio (CCS): TI 官方 IDE，功能强大，集成了编译器、调试器、代码示例。推荐新手使用。
- IAR Embedded Workbench: 商业 IDE，编译效率高，但收费。
编译器：
- TI Compiler: 随 CCS 免费提供，支持 C/C++。
- GCC (msp430-gcc): 开源免费，可配合 VS Code 或 Sublime Text 使用，适合有经验的开发者。
必备驱动： 安装 CCS 时会自动安装 eZ-FET 驱动。

第一个程序：Blinky (LED 闪烁)

这是嵌入式开发的 "Hello, World!"。

目标： 让开发板上自带的 LED 灯以 1Hz 的频率闪烁。

步骤：

新建工程： 在 CCS 中创建一个 Empty MSP430 Project。
选择芯片： MSP430G2553。

编写代码 (main.c)：

#include <msp430.h>
int main(void)
{
    // 1. 停用看门狗
    WDTCTL = WDTPW | WDTHOLD;
    // 2. 配置 LED 引脚 (P1.0)
    P1DIR |= BIT0;    // 设置 P1.0 为输出
    P1OUT &= ~BIT0;   // 初始状态，LED 灭 (低电平点亮)
    // 3. 配置定时器 A0
    TA0CCR0 = 32768 - 1; // 使用 ACLK (32.768kHz)，计数 32768 次，约 1 秒
    TA0CTL = TASSEL_1 | MC_1 | TACLR; // ACLK, 增计数模式, 清除计数器
    // 4. 使能定时器 A0 中断
    TA0CCTL0 = CCIE; // 使能 CCR0 的捕获/比较中断
    // 5. 全局中断使能
    __enable_interrupt();
    // 6. 进入低功耗模式 LPM3 (CPU 关闭，ACLK 运行)
    __bis_SR_register(LPM3_bits | GIE);
    // 程序不会执行到这里
    while(1);
}
// 7. 编写中断服务函数
#pragma vector = TIMER0_A0_VECTOR
__interrupt void Timer_A0 (void)
{
    P1OUT ^= BIT0; // 翻转 P1.0 电平，实现 LED 闪烁
}

编译、下载、调试： 点击下载按钮，代码会烧录到芯片并自动运行，你应该能看到 LED 灯闪烁。

代码解析：

WDTCTL = WDTPW | WDTHOLD;：这是 MSP430 程序的第一条指令！ 看门狗是一个定时器，如果程序跑飞或卡住，它会强制复位芯片，在初始化其他外设前，必须先禁用它。
__enable_interrupt();：开启全局中断。
__bis_SR_register(LPM3_bits | GIE);：进入 LPM3 模式，并保持 GIE 使能，CPU 停止，但 ACLK 和定时器仍在运行，功耗极低。
#pragma vector = TIMER0_A0_VECTOR：告诉编译器这个函数是 TIMER0_A0_VECTOR（定时器A0的中断向量）的服务函数。
__interrupt void Timer_A0 (void)：中断服务函数，当定时器计数到 TA0CCR0 时，会触发中断，CPU 被唤醒，执行此函数，函数执行完毕后，RETI 指令会让 CPU 再次回到 LPM3 状态。

第四部分：学习路径与进阶

基础入门 (1-2周)

环境搭建： 熟悉 CCS，学会新建、编译、下载、单步调试程序。
GPIO 实验：
- LED 闪烁 (Blinky)。
- 按键控制 LED (使用查询方式)。
- 按键中断控制 LED (使用中断方式，理解中断流程)。
定时器实验：
- 使用定时器延时（不推荐，但有助于理解）。
- 使用定时器中断实现精确的 LED 闪烁。
- 使用定时器输出 PWM 信号（呼吸灯）。

核心外设 (2-3周)

ADC (模数转换器)：
- 读取电位器或光敏电阻的模拟值。
- 学习 ADC10CTL0/1 等寄存器的配置，理解采样时间、参考电压等概念。
UART (串口通信)：
- 实现 MSP430 与 PC 的通信，使用串口助手发送和接收数据。
- 这是调试和与上位机交互的重要手段。
I2C / SPI (通信总线)：
- 选择一种学习（建议 I2C，稍简单）。
- 驱动一个常见的 I2C 传感器，如温湿度传感器 (SHT20)、OLED 屏幕等。

项目实战与深化 (1个月+)

综合项目 1：环境监测节点
- 功能： 使用 DHT11/DHT22 (温湿度) + 光敏电阻，通过 ADC 和单总线采集数据，然后通过 UART 将数据发送到 PC。
- 目标： 综合运用 ADC、UART、定时器、中断。
综合项目 2：低功耗温湿度记录仪
- 功能： 在上一个项目基础上，加入 RTC (实时时钟) 和 Flash 存储。
- 流程：
  - 系统上电,从 Flash 中读取历史数据。
  - 每隔 1 分钟（由低功耗定时器唤醒），采集一次温湿度数据。
  - 将数据（时间戳+数据）存入 Flash。
  - 采集完成后,进入 LPM3 模式。
  - 通过按键或串口指令可以唤醒系统,查看或下载数据。
- 目标： 深刻理解低功耗设计、数据存储、实时时钟的应用。

高级主题

FRAM (铁电存储器)： 如果使用 FRAM 芯片（如 FR5994），学习其与 Flash 的区别（超低功耗、高速、无限次擦写）。
DMA (直接内存访问)： 学习使用 DMA 在外设和内存之间高速传输数据，解放 CPU。
电源管理： 深入研究各种 LPM 模式的细节，学习如何优化电源域，实现极致低功耗。
RTOS (实时操作系统)： 在 MSP430 上运行一个轻量级 RTOS（如 FreeRTOS），学习任务管理、信号量、消息队列等概念。

第五部分：常见问题与技巧

问题： 程序下载后不工作或行为异常。
- 排查：
  1. 看门狗！ 确保第一条指令是 WDTCTL = WDTPW | WDTHOLD;。
  2. 时钟配置： 确认 MCLK/SMCLK/ACLK 是否按预期配置，很多时候是时钟没选对。
  3. 引脚复用： 检查 PxSEL 是否正确配置，引脚是否被外设占用。
  4. 中断： 检查 IE 是否使能，IFG 是否被手动清除，中断向量是否正确。
技巧：
- 善用库函数： TI 提供了 msp430.h 头文件，其中包含大量宏定义（如 BIT0, BIT1）和内联函数，比直接操作寄存器更安全、可读性更高。
- 阅读数据手册： 这是嵌入式工程师的“圣经”，遇到任何外设问题，第一反应就是去查阅对应的数据手册，寄存器描述、时序图、电气特性都在里面。
- 利用示例代码： TI 官网和 CCS 中有海量的示例代码，是学习外设配置的最佳参考。
- 记录笔记： 将每次踩过的坑、学到的知识点记录下来，形成自己的知识库。
