plc自学手册pdf

第一部分：核心学习资源（PDF与在线手册）

这里为您精选了从入门到进阶的优质资源,大部分都可以免费获取。

入门与基础理论（必看）

这些资源能帮你建立最核心的PLC概念和编程思想。

• 《图解PLC入门》系列 (推荐)

  • 简介：这是国内最受欢迎的PLC入门资料之一，图文并茂，语言通俗易懂，非常适合零基础小白，它系统地讲解了PLC的基本组成、工作原理、编程语言（梯形图）和常用指令。
  • 获取方式：在网上搜索“图解PLC入门 PDF”或“图解PLC入门 张桂香”，可以找到很多免费分享的版本,这是自学的绝佳起点。

• 《PLC技术入门与应用》

  • 简介：另一本经典的入门书籍，内容更系统，理论与实践结合得比较好,有大量的应用实例。
  • 获取方式：同样可以在一些电子书网站或技术论坛搜索到PDF版本。

• 西门子官方文档 - 《S7-1200 可编程控制器系统手册》

  • 简介：这是最重要、最权威的资料之一，当你选择一个具体品牌（如西门子）后，官方手册是你的“圣经”，它详细介绍了硬件组态、指令集、通信、编程软件（TIA Portal）的使用等一切细节。
  • 获取方式：访问西门子中国官网（siemens.com/cn），在“自动化技术” -> “SIMATIC” -> “S7-1200” 产品页面下，可以找到“文档”并下载PDF手册，即使你不用西门子，也可以看看其系统架构的描述,非常有价值。

品牌专项学习（选择一个深入）

PLC以品牌划分，选择一个主流品牌深入学习是最高效的策略，西门子、三菱、欧姆龙在国内市场占有率最高。

• 西门子

  • 核心软件：TIA Portal (博途)，这是目前的主流，集成了PLC、HMI、驱动等编程。
  • 关键手册：
    • 《S7-1200/S7-1500 编程手册》：详细讲解所有指令（位逻辑、定时器、计数器、数学指令、移动指令等）。
    • 《TIA Portal 入门指南》：教你如何安装、创建项目、编写第一个程序。
  • 获取方式：西门子官网。

• 三菱

  • 核心软件：GX Works2 / GX Works3。
  • 关键手册：
    • 《FX系列PLC编程手册》：如果学习三菱的FX系列（小型机）,这本是基础。
    • 《GX Works2/3 操作手册》：软件使用指南。
  • 获取方式：三菱自动化官网。

• 欧姆龙

  • 核心软件：Sysmac Studio。
  • 关键手册：对应型号的《用户手册》和《指令参考手册》。
  • 获取方式：欧姆龙官网。

进阶与实战资源

当你掌握了基础后,需要通过项目来提升。

• 《PLC编程从入门到实践》

  • 简介：这本书的特点是案例驱动，包含了多个来自工业现场的完整项目，如交通灯控制、机械手、恒压供水等,非常适合提升实战能力。
  • 获取方式：搜索书名可找到PDF。

• 各大技术论坛和博客

  • 简介：PLC技术日新月异，论坛和博客是获取最新案例、解决问题和交流经验的最佳场所。
  • 推荐网站：
    • 中国工控网论坛：老牌工控论坛,资源丰富。
    • 电工论坛：有很多PLC编程版块,活跃度高。
    • CSDN/博客园：搜索“PLC”,可以找到大量技术博客和项目分享。

第二部分：系统性自学路径规划

仅仅有资源是不够的,你需要一个清晰的学习路线图。

理论筑基 (1-2周)

1. 目标：建立PLC的基本概念,了解它在工业自动化中的角色。
2. 行动：
   • 通读一遍《图解PLC入门》。
   • 理解PLC的扫描周期、输入/输出、继电器概念。
   • 学习梯形图的基本元素（常开、常闭、线圈、指令盒）和阅读规则。
   • 了解几种主流PLC品牌（西门子、三菱、欧姆龙）及其特点。

软件上手 (2-3周)

1. 目标：熟练掌握一款编程软件,能够编写简单的逻辑程序。
2. 行动：
   • 选择一个品牌：强烈推荐从西门子S7-1200 + TIA Portal开始，因为其软件集成度高,现代且应用广泛。
   • 安装软件：下载并安装TIA Portal V16或V17（有免费版）。
   • 跟着官方手册学：打开《TIA Portal 入门指南》，跟着步骤创建第一个项目，编写一个“点动-自锁”电路。
   • 练习基本指令：熟练使用位逻辑指令（与、或、非）、定时器（TON, TOF, TONR）、计数器（CTU, CTD, CTUD），这是PLC编程的“基本功”。

仿真实战 (1-2个月)

1. 目标：脱离真实硬件,通过仿真软件完成中等复杂度的控制项目。
2. 行动：
   • 学习使用仿真功能：TIA Portal内置了强大的PLC仿真器，可以模拟I/O信号的变化,观察程序运行结果。
   • 做小项目：
     • 项目1：电机正反转控制（包含互锁）。
     • 项目2：星-三角降压启动控制。
     • 项目3：交通信号灯控制（使用定时器实现时序）。
     • 项目4：物料分拣系统模拟（使用多个传感器和输出）。
   • 核心：不要怕出错，在仿真器上大胆地试，修改程序，观察现象,这是最快的学习方式。

硬件连接与调试 (长期)

1. 目标：将程序下载到真实PLC中，与外部设备（按钮、指示灯、传感器等）连接并调试。
2. 行动：

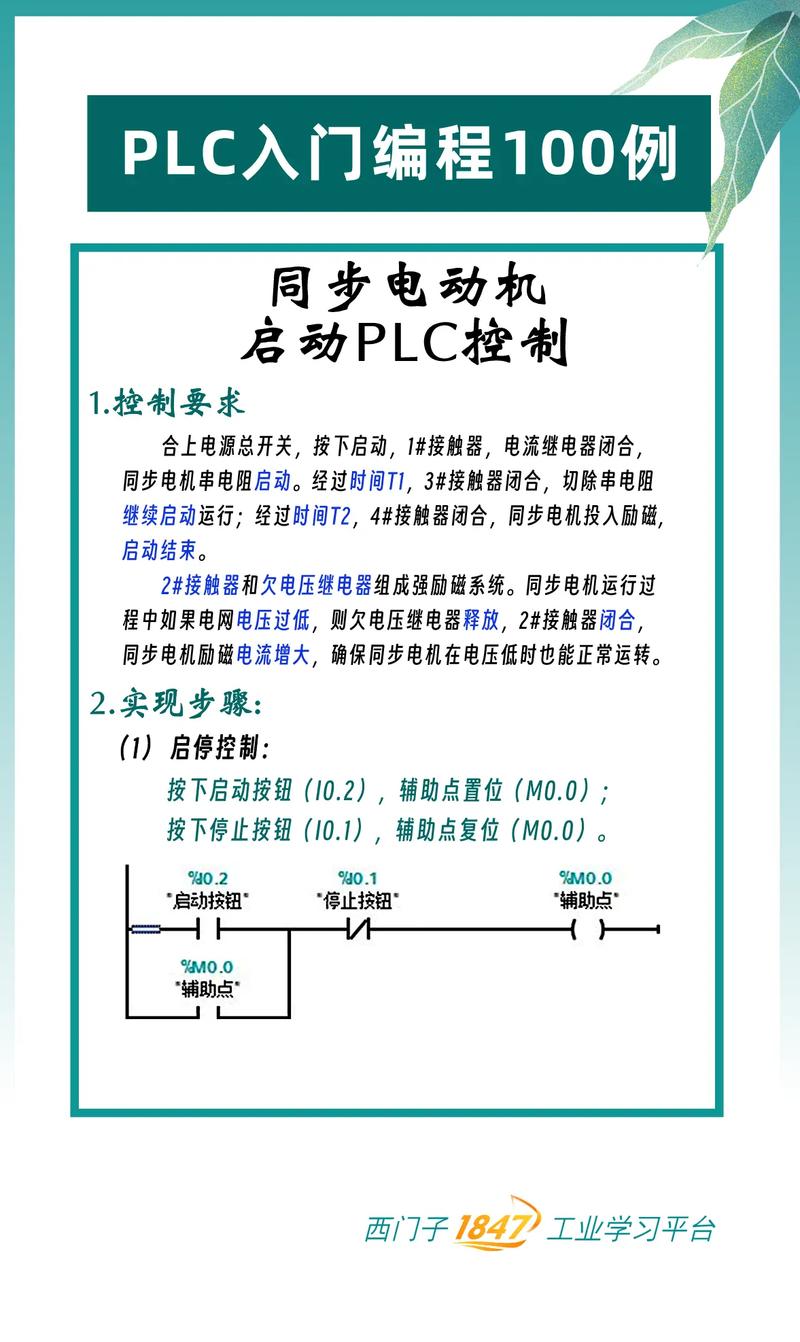

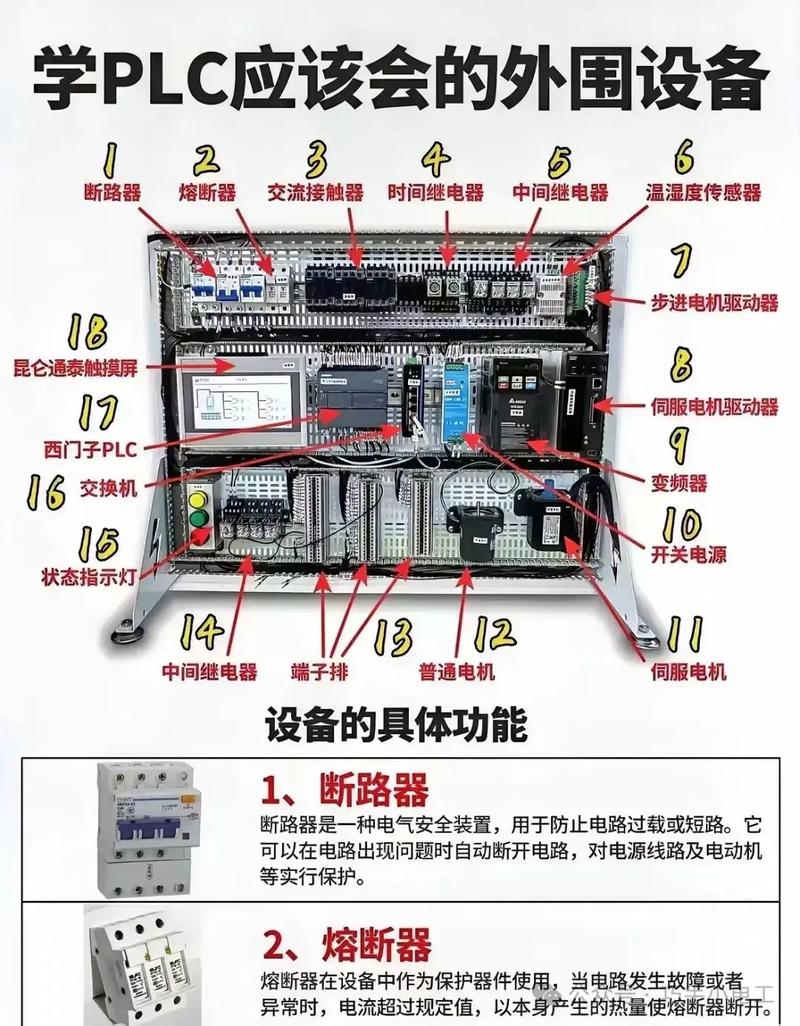

   • 购买入门套件：可以在淘宝、阿里巴巴等平台购买一个“PLC学习套件”，通常包含一个S7-200 SMART/S7-1200 PLC、数字量输入/输出模块、按钮、指示灯、继电器、导线等，价格不贵（几百到一千元）。
   • 接线实践：学习看PLC的端子图，将按钮连接到输入点,将指示灯连接到输出点。
   • 下载与监控：将仿真成功的程序下载到真实PLC中，使用软件的“在线监控”功能，观察程序运行状态和I/O点的实时变化。
   • 调试：学习如何根据现场现象（如指示灯不亮、电机不转）来排查问题是程序逻辑错误、接线错误还是硬件故障。

拓展与深化 (长期)

1. 目标：成为能够独立解决复杂自动化问题的工程师。
2. 行动：
   • 学习通信：学习PLC与HMI（触摸屏）、变频器、伺服驱动器、其他PLC之间的通信（如PROFINET, Modbus TCP/RTU）。
   • 学习运动控制：学习如何控制伺服电机和步进电机,实现精确定位。
   • 学习结构化文本：对于复杂的算法（如PID控制）,学习使用ST语言。
   • 学习上位机通信：学习使用C#、Python等语言与PLC通信,开发数据监控和管理系统。

第三部分：实用工具与网站

• PLC仿真软件：
  • 西门子：TIA Portal 内置仿真器。
  • 三菱：GX Simulator。
  • 通用：PLC Lab (一个在线的PLC仿真学习平台，非常方便)。
• 电气图纸设计软件：
  • EPLAN Electric P8 (行业标准，复杂项目)。
  • AutoCAD Electrical (国内也很常用)。
  • EasyEDA (在线，简单易用，适合初学者)。
• 在线学习社区：
  • Bilibili：搜索“PLC从零开始”、“西门子TIA Portal教程”,有大量免费且高质量的视频课程。
  • 慕课网、CSDN学院：有系统的付费课程,适合想快速入门的同学。

自学PLC，“理论 -> 软件 -> 仿真 -> 硬件 -> 深化” 这条路径是经过验证最有效的。

最重要的建议：动手！动手！再动手！ 看再多教程，不如亲手做一个项目，从点亮一个指示灯开始，逐步挑战更复杂的目标，祝你学习顺利,早日成为PLC高手！
