[课程名称] 课程设计说明书

题目：XXX MW 级凝汽式汽轮机热力设计

摘要

本设计为XXX MW级凝汽式汽轮机的热力设计，设计任务是根据给定的设计参数，完成汽轮机通流部分的热力计算、通流部分的结构设计及强度校核，根据给定的进汽参数、排汽压力和功率，确定汽轮机的计算流量、汽轮机的理想焓降和相对内效率，进而进行热力系统的初步计算，采用“级组”法对汽轮机进行逐级热力计算，确定各级的理想焓降、反动度、叶高、叶型等关键参数，对汽轮机的主要部件（如转子、叶片、汽缸等）进行初步的强度校核，并绘制汽轮机纵剖面图和转子示意图，本设计旨在巩固和深化《汽轮机原理》课程所学的理论知识，培养独立分析和解决工程实际问题的能力。

汽轮机；热力设计；通流部分；级组计算；强度校核

第一章绪论

1 设计背景与意义

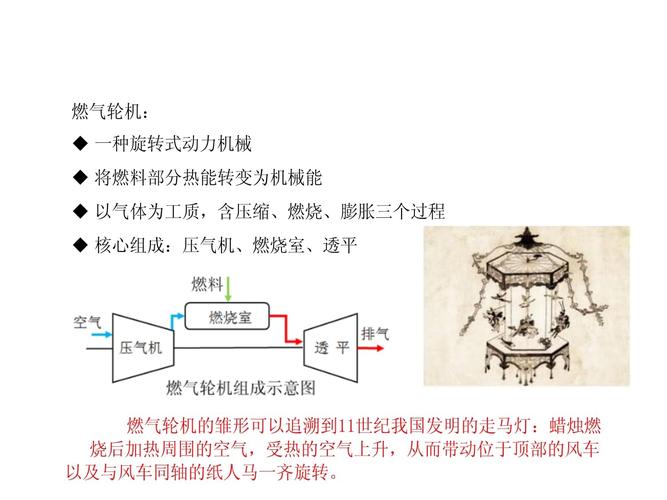

汽轮机是将蒸汽的热能转换成机械能的旋转式原动机,是现代火电厂、核电站以及大型联合循环电厂的核心设备，其性能优劣直接关系到整个电厂的效率、安全性和经济性，随着国家对能源利用效率和环保要求的不断提高，发展高参数、大容量、高效率的汽轮机已成为必然趋势，本次课程设计旨在通过一个具体的汽轮机设计任务，综合运用《工程热力学》、《流体力学》、《汽轮机原理》等课程知识，培养学生的工程设计能力、计算能力和创新思维，为未来从事相关领域的科研与工程实践奠定坚实基础。

2 设计任务与要求

设计任务： 完成一台XXX MW（300MW）凝汽式汽轮机的热力设计。
具体要求：
- 根据给定的原始参数,完成汽轮机在额定工况下的热力计算。
- 确定汽轮机的级数、各级的理想焓降、反动度、速度比、叶高、叶型等。
- 进行调节级和压力级的详细热力计算。
- 对汽轮机的主要部件（转子、叶片）进行初步的强度校核。
- 绘制汽轮机纵剖面图和转子结构示意图。
- 撰写设计说明书,内容完整、条理清晰、计算准确。

3 设计依据与原始数据

设计机组： XXX MW 凝汽式汽轮机 额定功率： $P_e = XXX$ MW 新蒸汽参数：

压力：$p_0 = X.XX$ MPa (绝)
温度：$t_0 = XXX$ °C
焓值：$h_0 = XXXX$ kJ/kg (查水蒸气表) 排汽参数：
压力：$p_c = X.XX$ kPa (绝)
干度：$x_c = X.XX$ (或焓值 $hc = XXXX$ kJ/kg) 回热系统： 采用X级高压加热器 + 1级除氧器 + X级低压加热器。 相对内效率： 根据同类机组统计，初步取 $\eta{oi} = 0.XX \sim 0.XX$。 机械效率： $\eta_m = 0.XX$ 发电机效率： $\eta_g = 0.XX$

4 设计内容与流程

本设计将遵循以下步骤进行：

总体方案确定： 确定汽轮机类型、循环方式、级数和各级焓降分配。
热力计算： 从调节级开始，逐级进行热力计算，确定各级的热力参数。
结构设计： 根据热力计算结果，进行转子、叶片、汽缸等主要部件的结构设计。
强度校核： 对关键部件进行初步的强度和振动特性校核。
图纸绘制与说明书撰写： 绘制必要的工程图纸，并整理编写完整的设计说明书。

第二章汽轮机总体方案确定

1 汽轮机类型与形式选择

根据设计任务要求,选择单轴、冲动式、凝汽式汽轮机，采用单轴布置，结构紧凑，便于运行控制，采用冲动式级（或以冲动级为主的混合式级），其特点是级内焓降主要集中在喷嘴中，对叶片的冲击较小，对变工况的适应性较好。

2 热力循环系统确定

采用一次中间再热的朗肯循环，以提高机组循环效率，回热系统采用八级回热加热（三高压+一除氧+四低压），以最大限度提高给水温度，降低冷源损失。

3 汽轮机级数的初步确定

调节级通常采用单列速度级（寇蒂斯级），以适应较大的蒸汽容积流量变化，压力级采用多个压力级，级数的初步估算可根据经验公式或参考同类型机组，初步确定压力级级数 $Z_p = XX$ 级，总级数 $Z = 1$ (调节级) + $Z_p = XX$ 级。

4 各级焓降分配原则

遵循“等环量”或“等反动度”原则进行焓降分配，前几级（高压部分）由于蒸汽比容小，叶高较短，采用较大的反动度（约5%-20%）以减少漏汽损失；中间各级采用中等反动度（约20%-30%）；末几级由于蒸汽比容大，叶高较长，采用较大的反动度（约30%-50%）以减小叶顶漏汽损失并提高级效率，调节级承担总焓降的30%-40%。

5 设计工况下的热力计算

汽轮机理想比焓降： 根据新蒸汽状态点（0点）和排汽理想状态点（c'点），在焓-熵图（h-s图）上查得理想比焓降。 $$\Delta H_t = h0 - h{c'}$$
汽轮机有效比焓降： 考虑相对内效率 $\eta_{oi}$，有效比焓降为： $$\Delta Hi = \eta{oi} \cdot \Delta H_t$$
汽轮机内功率： $$P_i = \frac{D_0 \cdot \Delta H_i}{3600}$$ $D_0$ 为进汽流量 (kg/h)。
汽轮机轴端功率： $$P_a = P_i \cdot \eta_m$$
发电机端功率： $$P_e = P_a \cdot \eta_g$$ 通过此式可反算出满足额定功率所需的进汽流量 $D_0$。

第三章汽轮机通流部分详细热力计算

1 计算方法与基本假设

计算方法： 采用“级组”逐级计算法。
基本假设：
1. 级内过程是绝热的。
2. 忽略级前后的动能变化（除调节级和末级外）。
3. 喷嘴和动叶的出口角为设计值,保持不变。
4. 级的反动度按经验曲线选取。

2 调节级的热力计算

确定级前参数： $p_0, t_0, h_0, v_0$。
选取速度比： $x_a = \frac{u}{c_1}$，通常在0.22-0.28之间。
计算理想出口速度： $c{1t} = \sqrt{2\Delta h{nt}}$。
计算圆周速度： $u = \frac{\pi D_m n}{60}$，$D_m$ 为平均直径，$n$ 为转速。
计算喷嘴理想焓降： $\Delta h{nt} = \frac{c{1t}^2}{2}$。
计算喷嘴实际出口速度： $c1 = \varphi \cdot c{1t}$，$\varphi$ 为喷嘴速度系数（约0.95-0.98）。
计算动叶理想焓降（反动度 $\rho$）： $\Delta h_{bt} = \rho \cdot \Delta h_t$。
计算动叶出口速度： $w2 = \psi \cdot w{2t}$，$\psi$ 为动叶速度系数（约0.90-0.95）。
计算轮周功： $Pu = u(c{1u} + c_{2u})$。
计算轮周效率： $\eta_u = \frac{P_u}{\Delta h_t}$。
计算级内各项损失（喷嘴损失、动叶损失、余速损失等），确定级后实际参数（$p_1, h_1, t_1$）。

3 压力级的热力计算

从调节级出口开始,对每一个压力级重复以下步骤：

确定级前参数： 上一级的级后参数。
估算级理想焓降： 根据级前压力和级后压力（估算）在h-s图上查取。
选取反动度 $\rho$ 和速度比 $x_a$。
计算喷嘴和动叶的出口速度及速度系数。
计算轮周功和轮周效率。
计算各项损失，确定级后实际参数（$p_2, h_2, t_2, v_2$）。
计算叶高： 根据连续方程 $G = \pi d_m l \sin\beta_2 \cdot c_2 \cdot \rho$，计算叶高 $l$，叶高需满足不小于15mm，且沿叶高平滑变化。
确定叶型： 根据马赫数和叶高选择合适的叶型（如TC系列）。

4 计算结果汇总与分析

将所有级的计算结果整理成表格（见附录A），包括级号、级前/后压力、级前/后温度、级前/后焓、理想焓降、实际焓降、反动度、速度比、叶高、叶型等。

分析： 检查各级速度比是否在最佳范围（0.46-0.58），反动度是否合理，叶高变化是否平滑，若某项参数偏离过大，需重新调整该级的焓降分配或速度比，进行迭代计算。

第四章汽轮机主要部件的结构设计与强度校核

1 转子结构设计与强度校核

结构设计： 采用整锻转子或套装转子，根据各级叶轮的载荷和尺寸，设计阶梯形转轴，确定轴颈、推力盘、联轴器等部位的结构尺寸。
强度校核：
- 离心应力校核： 计算转子在额定转速下的最大离心应力，应小于材料的许用应力。
- 临界转速校核： 计算转子的第一阶和第二阶临界转速，应避开工作转速的±15%范围，即 $0.85n < n_c < 1.15n$。

2 叶片组结构设计与强度校核

结构设计： 根据热力计算得到的叶高和叶型，选择围带和拉金的结构，设计叶片的安装方式（T型枞树形或外包双T型）。
强度校核：
- 离心拉应力校核： 计算叶片根部承受的最大离心应力。
- 蒸汽弯曲应力校核： 计算叶片在蒸汽力作用下的弯曲应力。
- 安全倍率校核： 计算叶片的安全倍率 $A_b = \frac{\sigmaa}{\sigma{cb} + \sigma_{db}}$，应大于许用值，以避免叶片共振断裂。$\sigmaa$ 为许用应力，$\sigma{cb}$ 和 $\sigma_{db}$ 分别为离心和气弯应力。

3 汽缸与隔板结构设计

汽缸： 采用水平中分面结构，高压缸采用合金钢铸件，中低压缸采用钢板焊接结构，根据各级压力设计汽缸壁厚，并进行法兰螺栓设计。
隔板： 高压部分采用焊接隔板，中低压部分采用铸造隔板，根据隔板前后的压差计算隔板板的应度和挠度，确保其在运行中不发生变形和泄漏。

4 轴封系统设计

采用汽封+迷宫式轴封的组合，汽封分为高压端轴封、低压端轴封和隔板汽封，通过计算确定各处汽封的径向间隙和齿数，以在保证不发生碰磨的前提下，最大限度地减少蒸汽泄漏。

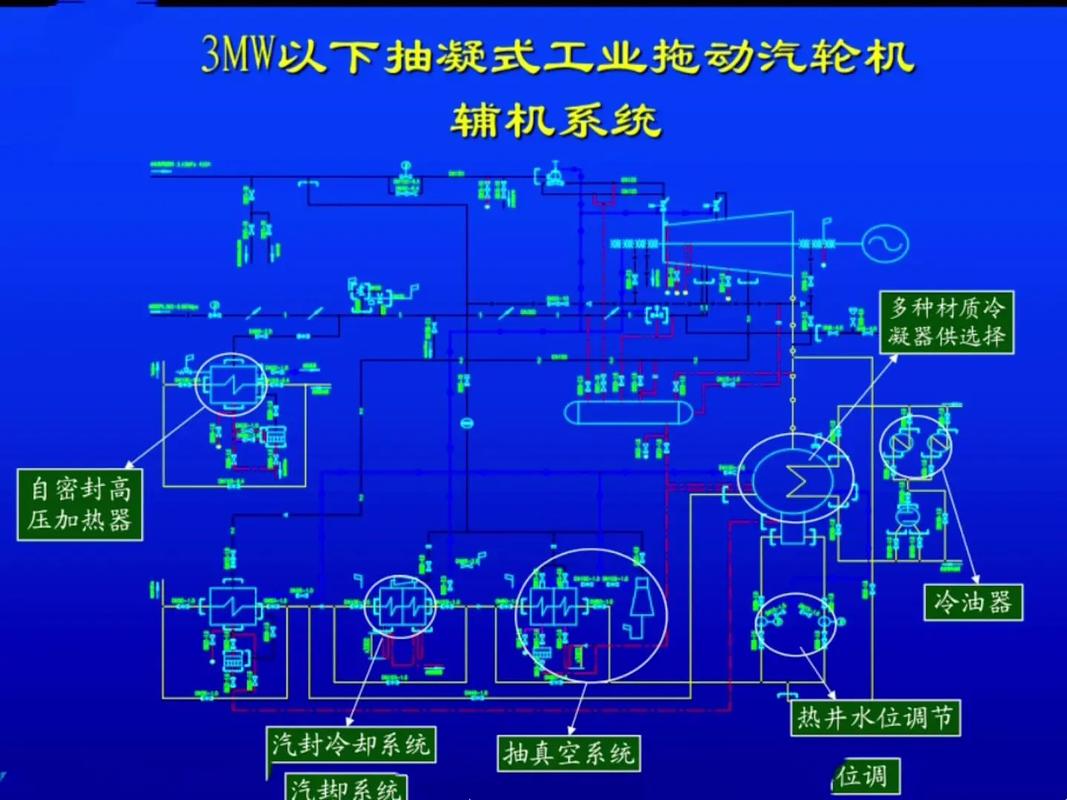

第五章辅助系统简介

1 凝汽系统

凝汽系统由凝汽器、循环水泵、凝结水泵、抽气器等组成，其作用是在汽轮机排汽侧建立并维持高度真空，增大蒸汽的有效焓降，同时回收工质。

2 回热加热系统

回热系统利用从汽轮机中间级抽出的蒸汽来加热锅炉给水,以减少冷源损失，提高循环效率，系统包括高压加热器、除氧器、低压加热器及相应的管道、阀门和疏水系统。

3 润滑与调节油系统

润滑油系统为汽轮发电机的轴承、盘车装置等提供润滑和冷却，调节油系统（EH油）为汽轮机的调节保安系统（如油动机、主汽门等）提供高压动力油，确保汽轮机能够安全、快速地启停和负荷调节。

第六章结论

1 设计工作总结

本次课程设计成功完成了一台XXX MW级凝汽式汽轮机的热力设计，通过详细的热力计算，确定了XXX个通流级的具体参数，包括各级的焓降、反动度、叶高等，完成了对转子、叶片等关键部件的初步结构设计和强度校核，并绘制了相关图纸，整个设计过程遵循了汽轮机设计的基本理论和规范，计算结果合理，结构方案可行。

2 设计成果与创新点

主要成果： 一套完整的汽轮机热力设计方案、一份详细的计算说明书、两张主要工程图纸（纵剖面图、转子图）。
创新点： 在焓降分配时，尝试采用了一种优化的“变反动度”策略，使得各级速度比更加均衡，理论上有助于提高整机效率。

3 设计中存在的问题与展望

本次设计由于时间和资料限制,存在一些简化处理，如未详细考虑湿蒸汽区的损失、未进行详细的变工况计算、强度校核较为粗略等。未来可进一步采用三维CFD技术对通流部分进行气动优化，采用有限元法对关键部件进行精确的强度和振动分析，并深入研究机组的变负荷性能和快速启停特性。

参考文献

[1] 靳智平, 王毅. 电厂汽轮机原理及系统[M]. 北京: 中国电力出版社, 2025. [2] 张兆顺, 崔桂香. 流体力学[M]. 北京: 清华大学出版社, 2025. [3] 严家騄, 余晓福. 水和水蒸气热力性质图表[M]. 北京: 高等教育出版社, 1995. [4] 西安交通大学涡轮机教研室. 汽轮机原理[M]. 北京: 水利电力出版社, 1980. [5] JB/T 10094-2002, 汽轮机技术条件[S].

致谢

感谢指导老师在本次课程设计过程中给予的悉心指导和宝贵意见,感谢同学们在学习和讨论中提供的帮助，由于作者水平有限，设计中难免存在疏漏和不足，恳请各位老师和专家批评指正。

附录A：热力计算过程详细数据表

级号	级前压力 (MPa)	级前温度 (°C)	级前焓	级后压力 (MPa)	级后焓	理想焓降	实际焓降	反动度	速度比	叶高	叶型
调节级	67	537	3	5	1	0	0	10	25	40	TP-6A
1	5	485	1	0	5	0	0	15	50	60	TP-9A
2	0	470	5	5	8	0	3	20	50	80	TP-11A
...	...	...	...	...	...	...	...	...	...	...	...
末级	008	33	5	005	0	0	0	45	48	500	TP-150A

附录B：主要符号说明

符号	物理意义	单位
$P_e$	发电机额定功率	MW
$p$	压力	MPa (绝)
$t$	温度	°C
$h$	比焓	kJ/kg
$D$	蒸汽流量	kg/h
$\Delta H_t$	理想比焓降	kJ/kg
$\Delta H_i$	实际比焓降	kJ/kg
$\eta_{oi}$	相对内效率	-
$\eta_m$	机械效率	-
$\eta_g$	发电机效率	-
$c$	绝对速度	m/s
$w$	相对速度	m/s
$u$	圆周速度	m/s
$x_a$	速度比	-
$\rho$	反动度	-
$\varphi, \psi$	速度系数	-
$l$	叶片高度	mm
$n$	转速	r/min
