管壳式换热器课程设计指南

设计任务与目标

设计任务: 为给定的工艺条件,设计一台合适的管壳式换热器,完成两种流体之间的热量交换。

设计目标:

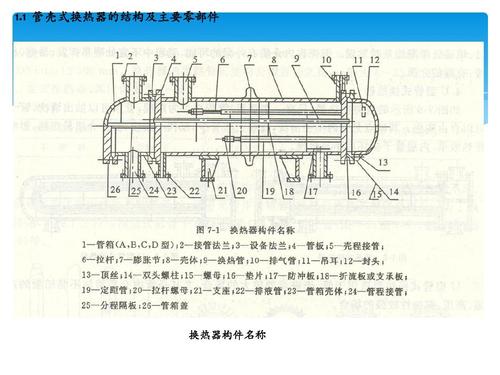

管壳式换热器课程设计如何高效完成?-第1张图片-指南针培训网
  • 满足工艺要求: 确保换热器的热负荷(换热量)达到指定值,并保证出口温度符合工艺要求。
  • 经济合理: 在满足工艺要求的前提下,选择合适的结构类型、材料和尺寸,使设备投资和运行费用最低。
  • 安全可靠: 设计的换热器应具有足够的强度、刚度和稳定性,能够安全运行。
  • 易于操作与维护: 结构设计应考虑流体分布、清洗、检修和安装的便利性。

设计原始数据

课程设计通常由老师提供一组原始数据,包括:

参数 热流体 (Hot Fluid) 冷流体 (Cold Fluid) 备注
流体名称 饱和水蒸气 冷却水 -
流量 m_h (kg/s) m_c (kg/s) -
进口温度 T_h,in (°C) T_c,in (°C) -
出口温度 T_h,out (°C) T_c,out (°C) -
操作压力 P_h (MPa) P_c (MPa) -
污垢热阻 r_h (m²·K/W) r_c (m²·K/W) 通常由设计手册查得

设计步骤详解

整个设计过程可以分为以下几个核心步骤:


确定换热器的热负荷

热负荷是换热器需要传递的热量,是所有计算的基础。

  1. 计算热流体放出的热量 Q_h

    管壳式换热器课程设计如何高效完成?-第2张图片-指南针培训网
    • 如果热流体发生相变(如冷凝):Q_h = m_h * γ

      为相变潜热 (J/kg),需查物性手册。

    • 如果热流体无相变(如冷却):Q_h = m_h * c_p,h * (T_h,in - T_h,out)
      • c_p,h 为热流体的定压比热容 (J/(kg·K)),需查物性手册。
  2. 计算冷流体吸收的热量 Q_c

    • 通常冷流体不发生相变,Q_c = m_c * c_p,c * (T_c,out - T_c,in)
      • c_p,c 为冷流体的定压比热容 (J/(kg·K)),需查物性手册。
  3. 确定总热负荷 Q

    • 理论上 Q_h = Q_c,实际设计中,通常取两者中较大的一个作为总热负荷 Q,以留有一定余量。
    • 注意: Q_hQ_c 差别很大,需检查原始数据或计算过程是否有误。

计算平均传热温差

平均传热温差是传热的驱动力,根据两种流体的相对流动方向,计算方式不同。

  1. 判断流动形式:

    • 逆流: 两种流体在换热器中朝相反方向流动,平均传热温差最大,传热效率最高。
    • 并流: 两种流体在换热器中朝相同方向流动。
    • 折流/错流: 管程和壳程流体垂直交叉或多次折返,工业上最常用的是单壳程、单管程(1-1型)单壳程、多管程(1-2型、1-4型等)
  2. 计算对数平均温差:

    • 对于逆流或并流: ΔT_lm = [ (T_h,in - T_c,out) - (T_h,out - T_c,in) ] / ln[ (T_h,in - T_c,out) / (T_h,out - T_c,in) ]

      • 注意:如果温差比值接近1(例如在0.5~2之间),可以用算术平均温差 (ΔT_1 + ΔT_2) / 2 代替,误差较小。
    • 对于折流(如1-2型): 由于流动复杂,需要先按逆流计算 ΔT_lm,逆,然后引入温差校正系数 FΔT_lm = F * ΔT_lm,逆

      • F 的值取决于两个无量纲参数 PR,需通过查图(或使用公式)得到。
      • P = (T_c,out - T_c,in) / (T_h,in - T_c,in)
      • R = (T_h,in - T_h,out) / (T_c,out - T_c,in)
      • 要求: F 值不应低于0.8,否则换热效率太低,需要调整流动形式或温度。

选择换热器的类型和结构

这是决定换热器“骨架”的关键步骤。

  1. 选择换热器类型:

    • 固定管板式: 结构简单,造价低,但当两流体温差大时,管板与壳体间的热应力大,不适用于温差大的场合。
    • U型管式: 管束可以自由伸缩,能很好地解决热应力问题,管外清洗困难,适用于壳侧流体清洁或结垢不严重的场合。
    • 浮头式: 管束一端可以自由浮动,完全消除了热应力,管内外均可清洗,是应用最广泛、最可靠的结构,但结构复杂,造价最高。
    • 建议: 对于课程设计,若无特殊要求,浮头式U型管式是安全且常用的选择。
  2. 确定流体走管程还是壳程:

    • 原则:
      • 腐蚀性流体、易结垢流体、高压流体、流量小且粘度大的流体管程,因为管程清洗方便,可以用机械方法清洗,且管壁薄,承受高压成本较低。
      • 流量大、粘度小、不清洁的流体壳程,因为壳程易于设置折流板,提高流速,冲刷污垢。
      • 温度高的流体壳程,这样可以降低管束和壳体间的温差热应力。
  3. 确定管程数和壳程数:

    • 管程数: 通常为1、2、4、6等偶数,增加管程可以提高管内流速,增强传热,但也会增加流动阻力,流速的选择见下一步。
    • 壳程数: 最常见的是1壳程,当需要更大温差校正系数或特殊流动要求时才考虑多壳程,课程设计一般用1壳程即可。

结构设计与计算

  1. 选择管子规格:

    • 常用规格:Φ25×2.5 mmΦ19×2 mm
    • 材质:根据流体腐蚀性选择,如碳钢、不锈钢、铜等。
  2. 计算管内流速:

    • 目的: 在保证传热效果的同时,避免压降过大或引起管子振动、磨损。
    • 推荐范围:
      • 液体:0.5 ~ 2.0 m/s
      • 气体:5 ~ 30 m/s (密度影响大)
    • 计算: u = m_c / (ρ_c * A_c * N_t)
      • ρ_c: 冷流体密度 (kg/m³)
      • A_c: 单根管子的流通截面积 = π * d_i² / 4 (d_i 为管内径)
      • N_t: 总管数 (待求)
  3. 估算传热面积:

    • 这是第一次估算,目的是为了确定换热器的大致尺寸。
    • A_est = Q / (K_est * ΔT_lm)
      • K_est: 估算的总传热系数 (W/(m²·K)),这个值非常关键,需要根据经验或类似工况选取。
        • 水-水换热:800 ~ 1500 W/(m²·K)
        • 气体-水换热:20 ~ 60 W/(m²·K)
        • 油品-水换热:100 ~ 300 W/(m²·K)
        • 注意: 如果估算的 K 值与后续精确计算的 K 值相差超过20%,需要重新调整设计。
  4. 计算所需管数 N_t

    • N_t = A_est / (π * d_o * L)
      • d_o: 管子外径
      • L: 管子有效长度 (通常取6m或9m,标准管长)
    • 根据计算出的 N_t,选择一个最接近的标准管数,并确定管子的排列方式(正三角形或正方形)和管间距。
  5. 确定换热器外壳直径 D_i

    根据管数、管径、管间距和排列方式,计算所需流通面积,然后确定壳体直径,这通常需要查标准系列(如GB/T 151)或通过作图法估算。


传热系数的详细计算

这是设计的核心校核环节,需要精确计算总传热系数 K

  1. 计算管内对流给热系数 α_i

    • 首先计算管内雷诺数 Re_i 和普朗特数 Pr_i
    • Re_i = ρ_c * u * d_i / μ_c (μ_c 为流体动力粘度)
    • Pr_i = c_p,c * μ_c / λ_c (λ_c 为流体导热系数)
    • 根据 Re_i 判断流态(层流、过渡流、湍流),选择合适的经验公式(如Dittus-Boelter公式)计算 α_i
  2. 计算管外对流给热系数 α_o

    • 壳侧流动复杂,通常先计算壳程的当量直径 D_e 和流速 u_o
    • D_eu_o 的计算与折流板形式(弓形盘环形)和切口高度有关,需查阅相关手册。
    • 同样计算壳侧的 Re_oPr_o,然后选择合适的公式(如Kern法)计算 α_o
  3. 计算总传热系数 K

    • 以管外表面积为基准: 1/K = 1/α_o + r_o + (d_o / d_i) * (r_i + 1/α_i)
      • r_o, r_i: 分别为管外侧和管内侧的污垢热阻,由原始数据给定。
    • 比较: 将计算出的 K 值与步骤四中估算的 K_est 进行比较。
      • K > K_est,说明设计可行,但可能偏保守,可以尝试优化(如缩短管长、减小管径)。
      • K < K_est,说明传热面积不够,需要重新设计(如增加管长、增加管程数)。

压降校核

压降是衡量泵送成本的重要指标。

  1. 计算管程压降 ΔP_t

    包括直管段压降和回弯、进出口管嘴等局部压降,公式较为复杂,通常使用经验公式或图表。

  2. 计算壳程压降 ΔP_s

    同样,包括流体穿过管束的压降和折流板窗口的压降。

  3. 校核:

    计算出的压降应小于或等于工艺允许的压降,如果压降过大,需要调整设计,如增加管径、减少管程数或改变折流板间距。


绘制主要零部件图并编写设计说明书

  1. 图纸绘制:

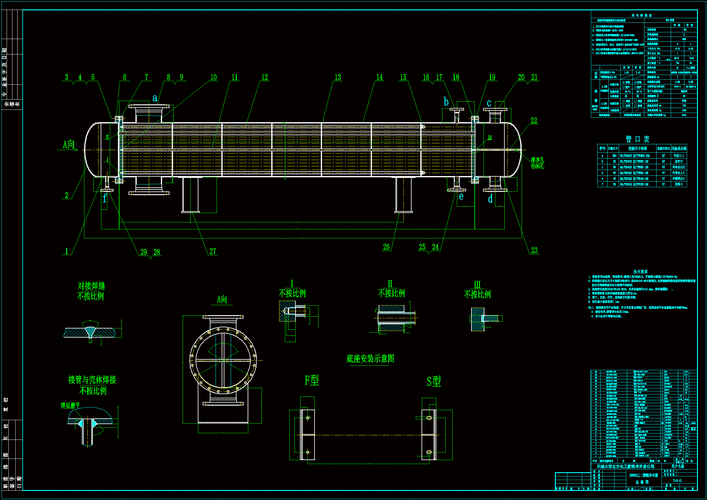

    • 装配图: 绘制换热器的总装配图,标明主要尺寸(管长、壳径、管板直径等)、技术特性表、接管表和零件明细表。
    • 零件图: 绘制关键零件图,如管板、封头、折流板等。
  2. 编写设计说明书:

    • 这是你设计工作的总结和体现。
    • 内容应包括:
      • 封面、目录、摘要
      • 设计任务书
      • 设计方案论证(为何选择这种类型和流动方式)
      • 详细的设计计算过程(分步骤、列出公式和数据)
      • 设计结果汇总表(列出所有最终确定的参数)
      • 主要设备材料表
      • 设计总结与评述(分析设计的优缺点)
      • 参考文献

设计注意事项与技巧

  1. 单位统一: 全程使用国际单位制,避免混淆。
  2. 物性数据: 物性数据(密度、粘度、比热、导热系数)的准确性至关重要。务必根据流体的平均温度 (T_in + T_out)/2 查取物性数据。
  3. 迭代过程: 设计过程往往不是一次线性的,而是一个迭代过程,先估算K,算出A,再根据A算出N_t和流速,再重新算K,比较是否匹配,如果不匹配,则返回调整。
  4. 标准规范: 尽量参考国家标准(如GB/T 151《热交换器》)或行业标准进行设计,使你的设计更符合工程实际。
  5. 软件辅助: 可以使用Aspen HYSYS、CHEMCAD等流程模拟软件进行初步核算,或使用专业的换热器设计软件(如HTRI)进行详细计算,但课程设计的核心是手算过程的理解。

希望这份详细的指南能帮助你顺利完成管壳式换热器的课程设计!祝你成功!
