数字电子技术课程设计

下面我将为你提供一个全面、系统、可操作的数字电子技术课程设计指南，从选题、设计流程到报告撰写和答辩技巧,希望能助你顺利完成一个优秀的课程设计。

第一部分：课程设计核心流程

一个完整的课程设计通常遵循以下五个步骤：

选题与任务分析

这是整个设计的起点，至关重要，选择一个合适的题目,能让后续工作事半功倍。

• 选题原则：

  1. 兴趣导向： 选择你感兴趣的方向,能激发你的研究热情。
  2. 难度适中： 题目不宜过于简单（如“设计一个LED闪烁电路”），也不宜过于复杂（如“设计一个CPU”），课程设计旨在锻炼综合应用能力,而非实现一个巨大的工程项目。
  3. 可行性： 考虑实验室提供的元器件、设备和你的知识储备是否支持完成该设计。
  4. 创新性（加分项）： 在经典题目上进行改进或增加一些特色功能，如增加显示、通信、报警等。

• 经典题目推荐：

  1. 多功能数字时钟： 最经典、最全面的题目，功能包括：时、分、秒的显示（可选用数码管或LCD），时间校准功能，闹钟功能,整点报时功能。
  2. 交通灯控制系统： 模拟十字路口的交通灯，功能包括：主干道和支干道的红、黄、绿灯循环控制，倒计时显示，紧急车辆（如救护车）优先通行功能。
  3. 智能抢答器： 用于知识竞赛，功能包括：多路选手抢答，优先锁存，声光提示，主持人控制（开始、复位）,计分功能。
  4. 数字频率计： 测量未知信号的频率，功能包括：自动量程切换，频率显示,测量精度控制。
  5. 电子密码锁： 用密码代替钥匙，功能包括：密码输入、验证、修改、开锁/报警功能。
  6. 出租车计价器： 模拟出租车计费，功能包括：起步价、里程计费、等待时间计费、显示总费用和行驶里程。
  7. 电子骰子： 模拟掷骰子，功能包括：按键触发，随机数（1-6）显示,带LED灯闪烁效果。

• 任务分析： 确定题目后，要详细分析系统需要实现的所有功能，并将其分解为若干个子模块，数字时钟可以分解为：秒脉冲发生器、分计数器、时计数器、译码显示模块、校准模块、闹钟模块。



方案设计与论证

这是设计的核心,决定了你整个系统的架构。

• 核心控制器选择：

  • 纯中小规模集成电路 (SSI/MSI)
    • 器件： 74系列逻辑门、触发器、计数器、译码器、寄存器等。
    • 优点： 能最直观地体现数字电路的设计思想，连线多，逻辑清晰,是课程设计的首选。
    • 缺点： 电路复杂，焊点多,可靠性相对较低。
    • 适用： 强烈推荐用于课程设计,能让你吃透数字逻辑的精髓。
  • 可编程逻辑器件
    • 器件： CPLD 或 FPGA。
    • 优点： 集成度高，设计灵活，通过编程即可实现功能,无需大量焊接。
    • 缺点： 需要学习硬件描述语言（如Verilog/VHDL）,对初学者有一定门槛。
    • 适用： 如果课程允许且你有一定基础,这是实现复杂系统的优秀方案。
  • 单片机/微控制器
    • 器件： Arduino, STM32, 51单片机等。
    • 优点： 开发速度快，功能强大,易于实现人机交互。
    • 缺点： 核心是软件编程，弱化了“数字电子技术”中硬件逻辑设计的核心。通常不被视为纯粹的数字电子课程设计,但可以作为方案二的补充或创新点。
    • 适用： 在完成纯硬件设计后，可以用单片机来增加更复杂的控制功能，如用LCD屏显示、用蓝牙/Wi-Fi通信等。

• 模块化设计： 将整个系统分解为功能独立的模块，并画出系统框图，每个模块选择合适的芯片,并说明其工作原理。

• 方案论证： 比较不同方案的优缺点，并说明你最终选择该方案的理由。“本设计采用纯中小规模集成电路方案，旨在通过亲手搭建电路，深入理解计数、译码、显示等基本数字逻辑单元的工作原理，符合本课程的教学目标。”

电路设计与仿真

将方案转化为具体的电路图。

• 绘制电路图：

  • 使用专业的EDA软件，如 Altium Designer, Cadence OrCAD, KiCad, Multisim 等。
  • 电路图要清晰、规范，标明芯片型号、引脚号、电阻电容的值、信号流向等。
  • 电源和接地必须清晰标出。

• 仿真验证：

  • 在搭建实物电路之前，强烈建议进行仿真。
  • 使用 Multisim 等软件对每个模块乃至整个系统进行仿真。
  • 通过仿真可以提前发现设计中的逻辑错误,节省大量的调试时间。
  • 保存好仿真结果（如波形图、数据）,这将是设计报告中非常重要的一部分。

实物制作与调试

将图纸变为现实。

• 焊接：

  • 在洞洞板或PCB板上焊接电路。
  • 注意布局合理，强弱电分开,走线尽量短。
  • 焊点要光滑、牢固,避免虚焊和短路。

• 调试：

  • 分模块调试： 先调试核心模块（如秒脉冲发生器），再逐步调试其他模块，每调好一个模块,就测试其功能是否正常。
  • 工具： 万用表（测电压、通断）、示波器（观察波形，如时钟信号）、逻辑笔。
  • 方法：
    1. 静态检查： 断电检查电源、地线是否接错,有无短路。
    2. 动态检查： 上电后,用万用表测量关键点的电压是否正常。
    3. 信号追踪： 用示波器从输入到逐级追踪信号，看信号是否按预期变化,找到问题所在。
  • 常见问题： 芯片未插紧、引脚虚焊、逻辑设计错误、元器件选型错误（如电阻电容值不对）。

文档撰写与答辩

将你的设计思路和成果整理成报告,并进行展示。

• 设计报告（论文）结构：

  1. 简述设计目的、主要功能、实现方法和结论。
  2. 目录。
  3. 第一章：绪论
     • 1 设计背景与意义
     • 2 设计任务与要求
  4. 第二章：方案设计与论证
     • 1 系统总体方案（框图）
     • 2 核心控制器选型与论证
     • 3 各模块方案比较与选择
  5. 第三章：硬件电路设计
     • 1 系统总体电路图
     • 2 各模块单元电路设计（附电路图、工作原理分析）
     • 3 元器件清单
  6. 第四章：系统仿真与调试
     • 1 仿真环境与工具
     • 2 各模块仿真结果与分析（附波形图）
     • 3 实物制作与调试过程
     • 4 遇到的问题及解决方案
  7. 第五章：结论与展望
     • 1 设计总结（完成了什么,有什么特点）
     • 2 不足之处与未来改进方向
  8. 参考文献
  9. 附录（可选，如程序代码、详细的原理图等）
  10. 致谢

• 答辩准备：

  • PPT制作： 结构清晰，图文并茂，突出重点（方案、创新点、成果）。
  • 演讲演练： 熟悉内容，控制时间（通常5-10分钟）,表达流畅。
  • 预判问题： 思考老师可能会问什么问题，如“为什么选择这个芯片？”、“这个模块的工作原理是什么？”、“如果让你改进，你会怎么做？”。

第二部分：以“多功能数字时钟”为例的详细设计

任务分析

• 基本功能： 显示时、分、秒,使用6个数码管。
• 扩展功能：
  • 时、分、秒可调（校准时间）。
  • 设置闹钟,到点蜂鸣器响。
  • 12/24小时制切换。

方案设计

• 系统框图：

  +-----------------+     +-----------------+     +-----------------+
  |  秒脉冲发生器   | --> |  秒计数器(60)   | --> |  分计数器(60)   |
  | (555定时器/晶振) |     +-----------------+     +-----------------+
  +-----------------+                |                   |
                                    v                   v
  +-----------------+     +-----------------+     +-----------------+
  |  时计数器(24)   | <-- |  校准/闹钟控制  | <-- |  键盘输入模块   |
  +-----------------+     +-----------------+     +-----------------+
        |                         |
        v                         v
  +-----------------------------------------+
  |      译码与显示驱动模块 (BCD-7段译码器)   |
  +-----------------------------------------+
        |
        v
  +-----------------+     +-----------------+
  |   数码管显示    |     |   蜂鸣器报警    |
  +-----------------+     +-----------------+

• 核心器件选型：
  • 计数器： 74LS160 (十进制) 或 74LS192 (可逆十进制)，秒和分计数器用两片级联实现60进制,时计数器用两片级联实现24进制。
  • 译码器： 74LS48 (BCD-7段译码/驱动器),可以直接驱动共阴极数码管。
  • 显示： 6个共阴极7段数码管。
  • 脉冲源： 555定时器构成的多谐振荡器,产生1Hz的秒脉冲。
  • 按键输入： 4个独立按键，分别用于“时+”、“分+”、“模式切换”、“确认”。
  • 逻辑控制： 用少量逻辑门（74LS00, 74LS20等）实现校准和闹钟的逻辑控制。

电路设计

• 秒脉冲发生器： 用555定时器设计一个频率为1Hz的方波发生器,计算电阻和电容的值。
• 计数器模块：
  • 秒计数器：两片74LS160，通过反馈清零法构成60进制计数器，个位是10进制,十位是6进制。
  • 分计数器：同上。
  • 时计数器：两片74LS160,构成24进制计数器。
• 校准逻辑： 当按下“时+”或“分+”键时，通过逻辑门（如74LS157数据选择器）屏蔽正常的进位信号，改为由按键提供单脉冲,实现对时和分的快速调整。
• 显示模块： 6个74LS48分别对应6个数码管，为了节省I/O口，通常采用动态扫描（或称时分复用）方式，即6个数码管的段选线并联，通过位选线轮流点亮每个数码管，利用人眼的视觉暂留效应实现稳定显示，这需要额外的位选驱动电路（如三极管）和扫描控制逻辑。

仿真与调试

• 仿真： 在Multisim中搭建秒脉冲发生器电路，用示波器观察输出波形频率是否为1Hz，然后搭建60进制计数器,观察其计数是否正确。
• 调试：
  • 先调好1Hz脉冲。
  • 再调好秒计数器,看是否从00计数到59然后归零。
  • 然后调分计数器,看是否接收秒计数器的进位信号并正确计数。
  • 最后调时计数器和显示部分。
  • 最后加入校准和闹钟功能,逐个调试。

第三部分：常见问题与注意事项

1. 理论与实践脱节： 不要只停留在画图，一定要动手去焊、去调，调试中遇到的问题,往往是最好的学习机会。
2. 忽视电源和地： 很多奇怪的问题（如逻辑功能紊乱、显示乱跳）都是因为电源没接好或地线没共地,检查VCC和GND是否连接可靠。

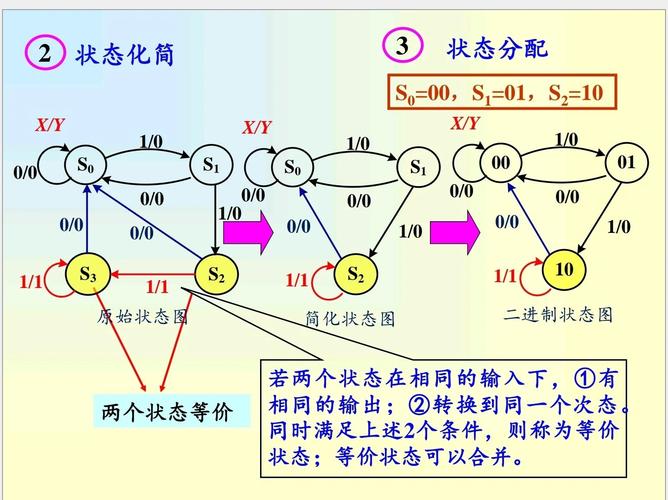

3. 逻辑设计错误： 在画电路图前，最好先用真值表、状态图等工具把逻辑关系理清楚，74系列的芯片手册是必备的,要熟悉其功能表和时序图。
4. 仿真不等于现实： 仿真是理想情况，实际电路中会有信号延迟、竞争冒险、干扰等问题，仿真通过后,实物调试仍需耐心。
5. 安全第一： 焊接时注意用电安全，烙铁不要烫到自己或桌面，焊接CMOS芯片（如4000系列）时，要先断电,防止静电击穿。

祝你课程设计顺利,取得优异成绩！
