《水利工程施工》课程设计指导方案

课程设计目的与意义

《水利工程施工》课程设计是水利水电工程专业学生在学完《水利工程施工》及相关专业课程（如《水工建筑物》、《水力学》、《工程水文》等）后，进行的一次综合性、实践性教学环节,其核心目的在于：

1. 巩固理论知识： 将课堂上学到的施工技术、施工组织、施工管理等理论知识应用于一个具体的工程案例,加深理解和记忆。
2. 培养综合能力： 锻炼学生综合运用所学知识解决实际工程问题的能力，包括施工方案选择、进度计划编制、资源调配、成本估算和安全质量控制等。
3. 掌握基本技能： 学习和掌握水利工程设计的规范、标准和方法，熟练使用CAD等绘图软件，初步掌握Project、Excel等项目管理工具。
4. 树立工程观念： 培养学生的工程经济意识、安全意识、环保意识和团队协作精神，为将来从事水利工程设计、施工、管理工作奠定坚实的基础。

设计任务与要求

学生需要根据给定的或自选的工程背景资料，独立或在小组协作下，完成一份完整的《XX工程施工组织设计》报告。

基本要求：

1. 内容完整： 报告应包含施工总体部署、主要工程施工方案、施工进度计划、资源需求计划、施工平面布置、安全与质量管理等核心内容。
2. 依据充分： 方案选择、参数计算、进度安排等必须有理有据，应遵循国家及行业现行规范、标准和定额。
3. 数据准确： 工程量计算、资源需求量、工期计算等数据应准确无误。
4. 图表规范： 设计图纸（如施工总平面布置图、关键剖面图）应清晰、规范，符合制图标准,图表应编号并配有必要的说明。
5. 论证合理： 对施工中的重点、难点问题进行分析,并提出合理的解决方案。
6. 格式规范： 报告结构清晰，语言通顺，逻辑严谨，排版美观,符合学校课程设计报告的格式要求。

设计内容与步骤

课程设计通常遵循“由宏观到微观，由总体到局部”的原则,可分为以下几个阶段：

第一阶段：准备与熟悉阶段 (约1-2天)

1. 下达任务书： 指导教师下发课程设计任务书，明确设计题目、主要任务、基本要求、进度安排和考核标准。
2. 资料收集： 学生根据题目收集相关资料，包括：
   • 工程资料： 工程地形图、地质勘察报告、水工建筑物设计图纸、工程量清单、水文气象资料等。
   • 规范定额： 《水利水电工程施工组织设计规范》（SL 398）、《水利水电工程施工组织设计手册》、《水利建筑工程概算定额》等。
   • 技术资料： 相关的施工技术、设备、新材料等信息。
3. 现场调研（可选）： 如果条件允许，可组织学生到类似工程现场进行参观学习,建立直观的感性认识。

第二阶段：施工总体部署阶段 (约2-3天)

这是设计的纲领性阶段,决定了整个工程的大方向。

1. 施工条件分析： 分析工程的自然条件（地形、地质、水文、气象）、技术经济条件（交通、水电、材料供应）和施工特点（如导流难度、高边坡稳定、大体积混凝土温控等）。
2. 确定施工导流方案： 这是水利工程施工的核心和难点，根据水文资料和建筑物结构，选择导流方式（分期导流、隧洞导流、明渠导流等）、划分导流时段、设计导流建筑物（围堰、导流洞/渠）的型式和尺寸。
3. 确定主体工程施工顺序： 遵循“先地下后地上、先主体后附属、先深后浅”的原则，合理安排大坝、溢洪道、厂房、隧洞等主体建筑物的施工顺序。
4. 选择主要施工方法： 初步确定土石方开挖、混凝土浇筑、金结安装等主要工程的施工方法（如钻孔爆破、挖掘机开挖、塔机浇筑等）。
5. 规划施工总体平面布置： 初步规划场内交通、生产设施（如混凝土拌合站、钢筋加工厂、木工厂）、生活设施（如宿舍、食堂、办公室）和临时水电线路的相对位置。

第三阶段：主要工程施工方案设计阶段 (约3-4天)

这是设计的核心内容，需要详细、具体。

1. 土石方开挖工程：
   • 确定开挖分区、分层、分段方案。
   • 选择开挖设备（挖掘机、装载机、自卸汽车）的型号和数量。
   • 制定边坡稳定和支护措施。
   • 规划出碴道路和弃碴场。
2. 混凝土工程：
   • 确定混凝土的生产方案（集中拌合或分散拌合）。
   • 选择运输方案（汽车、皮带机、泵送）和浇筑方案（平浇、斜层、台阶法）。
   • 进行混凝土温控防裂设计（原材料选择、预冷、保温、通水冷却等）。
   • 确定模板和钢筋的施工方案。
3. 其他关键工程： 根据工程特点，对金结安装、灌浆、边坡处理等工程进行专项方案设计。

第四阶段：施工进度与资源计划阶段 (约2-3天)

1. 编制施工进度计划：
   • 划分工作项目： 将整个工程分解为具体的工作项目（如“坝基开挖”、“基础处理”、“大坝混凝土浇筑”等）。
   • 计算工程量与劳动量： 根据图纸和定额，计算各项目的工程量、劳动量、机械台班数。
   • 确定持续时间： 根据资源投入和效率,计算各项目的施工持续时间。
   • 绘制横道图/网络图： 使用Project或Excel，编制详细的施工总进度计划,明确关键线路和总工期。
2. 编制资源需求计划：

   根据进度计划和施工方案，编制分季/月的劳动力、主要材料（水泥、钢筋、砂石料）、主要施工机械的需求计划表。

第五阶段：施工平面布置与保障措施阶段 (约2天)

1. 优化施工总平面布置： 在总体部署的基础上，进行详细布置，标明各设施的具体位置、尺寸和占地面积，绘制《XX工程施工总平面布置图》。
2. 制定施工保障措施：
   • 安全管理： 制定安全施工技术措施、安全检查制度和应急预案。
   • 质量管理： 建立质量保证体系,制定关键工序的质量控制措施。
   • 环境与水土保持： 制定施工期废水、废气、废渣处理和边坡水土保持措施。
   • 成本控制（简要）： 提出成本控制要点和措施。

第六阶段：整理、绘图与答辩阶段 (约2天)

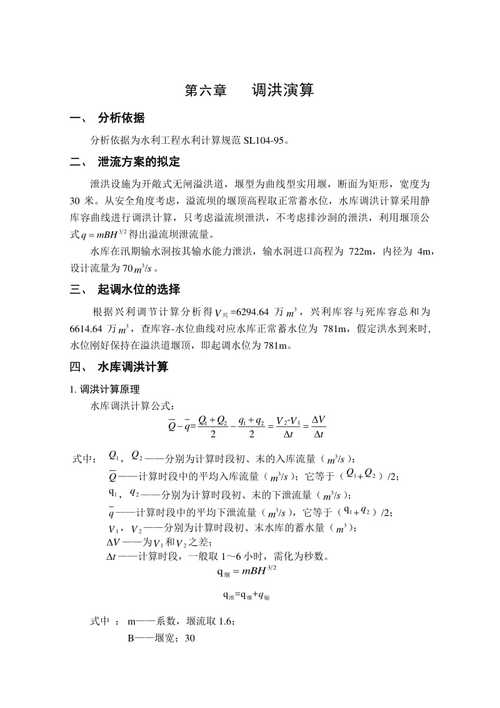

1. 编写设计说明书： 将以上各阶段工作整理、汇总、编写成条理清晰、图文并茂的设计说明书。
2. 绘制设计图纸： 完成所有要求的设计图纸,并进行检查和修改。
3. 准备答辩： 准备PPT，提炼设计的主要内容、创新点和遇到的问题。
4. 答辩与提交： 参加课程答辩，并根据老师意见进行修改,最终提交完整的设计报告和图纸。

设计选题示例

选题应具有一定的代表性和典型性,难度适中。

土石坝工程施工组织设计（经典、综合性强）

• 工程背景： 某山区水库，拦河坝为混凝土面板堆石坝，最大坝高80m，坝顶长300m，工程包括大坝、溢洪道、导流洞、放水洞等。
• 设计重点：
  1. 施工导流方案设计（隧洞导流+土石围堰）。
  2. 坝体分区填筑施工方案（垫层区、过渡区、主堆石区、次堆石区）。
  3. 大坝上游混凝土面板施工方案（滑模施工）。
  4. 料场规划与平衡。
  5. 大坝填筑进度计划与质量控制。

水闸工程施工组织设计（平原地区、技术成熟）

• 工程背景： 某平原河流上的节制闸，共3孔，单孔净宽10m，闸室为钢筋混凝土结构，工程包括闸室、上下游连接段、防冲槽等。
• 设计重点：
  1. 施工导流方案设计（分期导流或断流围堰）。
  2. 闸基坑开挖与降水方案。
  3. 闸底板、闸墩、胸墙等混凝土的施工方案（模板、钢筋、浇筑）。
  4. 金属结构（闸门、启闭机）的安装方案。
  5. 施工总平面布置（受场地限制影响大）。

中小型水电站引水隧洞工程施工组织设计（地下工程、难度适中）

• 工程背景： 某引水式电站，引水隧洞长5.5km，洞径5.0m，大部分为Ⅲ类围岩，局部为Ⅳ类，工程包括隧洞、调压井、压力管道等。
• 设计重点：
  1. 施工支洞（斜井、平洞）的布置与设计。
  2. 隧洞开挖方法选择（钻爆法/TBM法）。
  3. 出碴与通风方案。
  4. 不同围岩条件下的支护方案（锚杆、喷混凝土、钢拱架）。
  5. 进度计划（关键是TBM或钻爆作业线的循环时间）。

河道整治工程施工组织设计（生态、环保要求高）

• 工程背景： 某城市内河河道综合整治工程，主要包括河道清淤、堤防加固、新建护岸、生态湿地修复等。
• 设计重点：
  1. 施工期度汛方案（城市防洪要求高）。
  2. 河道清淤与弃土处理方案（环保要求高）。
  3. 护岸结构（如生态格宾石笼、混凝土植生块）的施工工艺。
  4. 施工对城市交通、居民生活的影响及应对措施。
  5. 绿化与生态修复工程的施工组织。

成果提交与考核

提交成果：

• 《XX工程施工组织设计》说明书（打印版和电子版）： A4纸，页数建议在40-60页左右。
• 设计图纸（CAD格式和打印版）： 至少包含《施工总平面布置图》和《主要工程施工方案图》（如导流布置图、混凝土浇筑分区图等）。
• 答辩PPT。

考核方式与标准：

课程设计成绩由以下几部分综合评定：
