道路勘察设计课程设计如何高效完成？

下面我将为你提供一个完整、详尽、可操作的道路勘察设计课程设计指南，包含设计流程、核心内容、注意事项和成果示例。

道路勘察设计课程设计全攻略

设计任务与目标

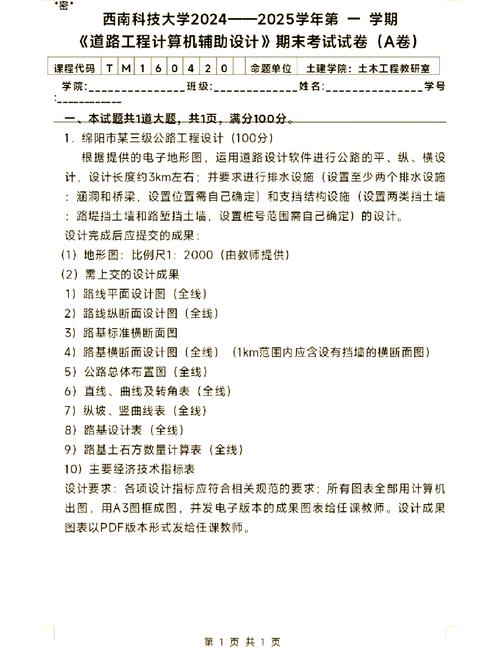

设计任务: 根据给定的地形图、交通量资料、地质水文条件等基础数据，完成一条新建或改建道路的初步设计或技术设计，通常包含以下内容：

• 路线设计： 进行平面、纵断面、横断面的综合设计与协调。
• 路基路面设计： 确定路基横断面形式、边坡坡度，并进行路面结构组合设计与厚度计算。
• 排水设计： 设计路面排水、边沟、涵洞等排水设施。
• 交叉口设计： （若有）对主要交叉口进行渠化设计。
• 工程量计算与概预算： 计算土石方、路面、排水等主要工程的工程量，并编制初步概算。
• 设计成果： 提交一份完整的设计计算书和一套高质量的设计图纸。

设计目标:

• 巩固理论知识： 将《道路勘测设计》、《路基路面工程》、《桥梁工程》、《工程地质》等课程知识融会贯通。
• 掌握设计方法： 熟练掌握道路设计的规范、标准和基本方法。
• 提升软件技能： 熟练运用至少一种专业设计软件（如 Civil 3D, 纬地, 海地 等）进行辅助设计和绘图。
• 培养工程素养： 学习如何进行方案比选、技术经济分析，理解安全、经济、美观、环保的设计原则。

设计流程与步骤

这是一个典型的设计流程,你可以根据课程要求和个人习惯进行调整。

第一阶段：准备与资料分析 (约10%)

1. 熟悉设计任务书： 仔细阅读课程设计任务书，明确设计要求、技术标准（如公路等级、设计车速）、完成内容和时间节点。
2. 收集与分析资料：
   • 地形图： 这是最核心的资料，分析地形图的地形地貌、高程变化、主要地物（河流、房屋、管线等）。
   • 交通量： 分析交通量组成、大小、增长预测，确定道路等级和设计年限。
   • 地质水文资料： 了解沿线土壤类型、地质构造、地下水位、降雨量等，为路基和排水设计提供依据。
   • 其他资料： 如建筑材料来源、施工条件等。

第二阶段：路线设计 (约40%)

这是设计的核心和难点,需要反复调整和优化。

1. 平面线形设计:

   • 选线： 在地形图上，根据控制点（如必须连接的村镇、桥梁等）和地形条件，初步规划路线的大致走向。
   • 定线： 使用软件（如Civil 3D）精确确定路线的交点坐标、转角、圆曲线半径、缓和曲线长度。
   • 技术指标检查： 严格按照《公路路线设计规范》（JTG D20）检查各项指标是否满足要求：
     • 圆曲线半径
     • 缓和曲线参数
     • 直线最大长度、最小长度
     • 平曲线最小长度
     • 视距（停车视距、会车视距、超车视距）

2. 纵断面设计:

   • 拉坡： 根据平面线形和地形图，确定各变坡点的桩号、高程，设计时需考虑：
     • 最大纵坡： 不超过规范限值。
     • 坡长限制： 包括最大坡长和不同坡度下的最小坡长。
     • 竖曲线： 在变坡点处设置竖曲线，确保行车平顺，计算确定竖曲线半径和切线长。
     • 填挖平衡： 尽量使全线的土方工程量平衡，减少借方和弃方。
     • 平纵组合： 确保平曲线和竖曲线的良好组合，避免“断背曲线”等不良组合。

3. 横断面设计:


   • 标准横断面确定： 根据公路等级确定路基宽度、车道宽度、路肩宽度、路拱横坡等。
   • 逐桩绘制横断面： 根据纵断面设计高程和地形图地面高程，绘制每个中桩处的横断面地面线。
   • “戴帽子”： 在横断面图上，绘制路基设计线（包括路堤、路堑形式），确定边坡坡度（如1:1.5），并标注出填挖方面积。
   • 超高与加宽： 在平曲线半径小于不设超高的最小半径时，需设置超高；在半径小于250m时，需设置加宽。

第三阶段：路基路面设计 (约20%)

1. 路基设计：

   • 边坡设计： 根据地质条件和填挖高度，确定路基的边坡坡度，必要时设置护坡道、边沟等。
   • 稳定性验算： （课程设计通常简化处理，但需了解）对高路堤或深路堑进行边坡稳定性验算。
   • 路基处理： 针对不良地质路段（如软土），提出简单处理措施。

2. 路面设计：

   • 轴载分析： 根据交通量资料，计算设计年限内的累计当量轴次。
   • 路面结构组合： 根据公路等级、交通量、当地材料，拟定几种可能的路面结构组合方案（如沥青混凝土路面、水泥混凝土路面）。
   • 厚度计算： 采用《公路沥青路面设计规范》（JTG D50）或《公路水泥混凝土路面设计规范》（JTG D40）中的方法，计算各结构层的厚度。
   • 方案比选： 从技术、经济、施工等方面对方案进行比选，推荐最优方案。

第四阶段：排水与附属设施设计 (约10%)

1. 排水设计：

   • 路面排水： 设计路拱横坡、拦水带、急流槽等，将路面水引排至边沟。
   • 边沟设计： 选择边沟形式（梯形、矩形等），确定尺寸和纵坡。
   • 涵洞设计： 根据沟谷流量和路基填土高度，确定涵洞的位置、类型（圆管涵、盖板涵等）、孔径和进出口形式。

2. 交叉口设计： （若任务要求）

   对平面交叉口进行拓宽渠化设计,设置导流岛、交通岛等。

第五阶段：工程量计算与概预算 (约10%)

1. 工程量计算：

   • 土石方计算： 利用软件或“平均断面法”计算全线的填挖方总量。
   • 路面工程量： 计算各结构层的面积和体积。
   • 排水工程量： 计算边沟、涵洞的长度、体积和数量。

2. 概预算编制：

   根据工程量和当地概预算定额、材料价格，编制工程总概算。

第六阶段：整理与提交成果 (约10%)

1. 编写设计计算书： 将上述所有设计过程、计算公式、参数选择、结果整理成册，要求条理清晰、计算准确、图文并茂。
2. 绘制设计图纸： 使用CAD或Civil 3D绘制一套完整的施工图，图纸应规范、清晰、美观。
3. 打印装订： 按照学校要求的格式打印计算书和图纸，并进行装订。

核心设计软件推荐

• Autodesk Civil 3D： 国际主流，功能强大，集成了BIM理念，能实现平、纵、横的动态关联，自动化程度高，学习曲线较陡。
• 纬道路： 国内高校常用，针对中国规范开发，非常接地气，上手快，尤其在土方计算和出图方面有优势。
• 海地公路设计系统： 也是国内老牌的公路设计软件，功能全面，用户群体广泛。

建议： 提前学习软件，课程设计时软件会成为你最大的效率工具。

成果示例（图纸与计算书）

设计图纸清单（通常包括）：

• 封面、目录、设计说明
• 地理位置图
• 主要技术经济指标表

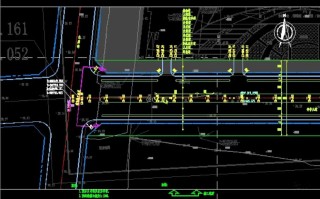

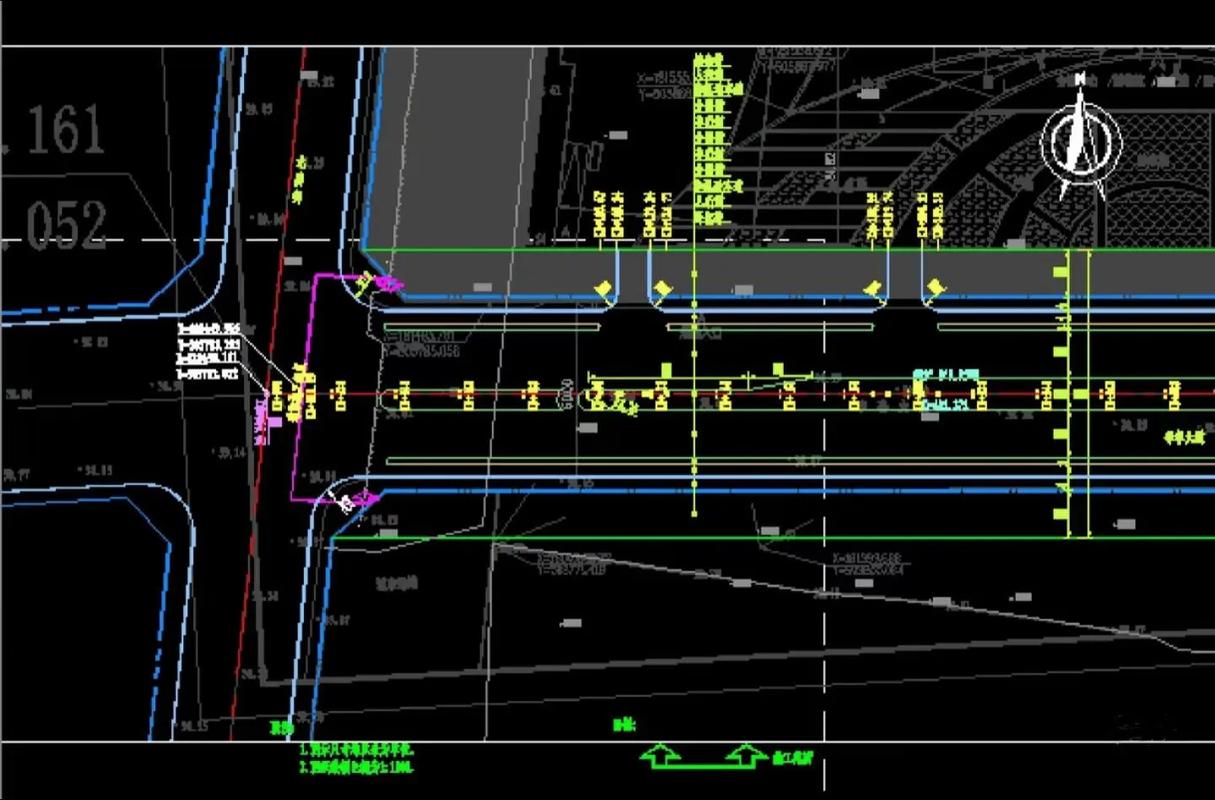

• 平面设计图：包含地形、路线、曲线要素表、坐标、控制点等。
• 纵断面设计图：包含地面线、设计线、竖曲线、坡度坡长、地质概况等。
• 横断面设计图：包含标准横断面图和若干个代表性位置的横断面图。
• 路基设计表
• 路面结构设计图
• 排水设计图：包含边沟、涵洞布置和设计图。
• 土石方数量计算表
• 总概算表

设计计算书内容要点：

• 第一章：总论（设计依据、任务、标准）
• 第二章：路线设计（选线理由、平曲线要素计算、纵断面拉坡过程、竖曲线计算、平纵组合分析）
• 第三章：横断面设计（标准断面确定、超高加宽计算、边坡设计）
• 第四章：路基路面设计（轴载换算、累计当量轴次计算、路面结构方案比选、厚度计算过程）
• 第五章：排水设计（流量计算、涵洞孔径计算）
• 第六章：工程量计算与概预算（土石方计算、概算编制过程）
• 第七章：结论与建议
• 参考文献

常见问题与注意事项

1. 规范是“圣经”： 一切设计都必须以国家现行规范为准，设计计算书中要明确写出所依据的规范名称和条款。
2. 动态设计思维： 路线设计是一个反复迭代、不断优化的过程，平、纵、横是相互关联的，调整一处可能影响全局，不要指望一次就做到完美。
3. 计算书的逻辑性： 计算书不是简单的公式堆砌，要写出“为什么这么选”、“怎么算的”，要有必要的文字说明和过程描述。
4. 图纸的规范性： 图纸的图层、线型、字体、尺寸标注、图框标题栏等都要符合国家标准或学校要求，一张好的图纸能极大提升你的专业形象。
5. 时间管理： 课程设计时间紧任务重，一定要制定好计划，把时间合理分配到各个阶段，避免前松后紧。
6. 多与老师同学交流： 遇到问题及时请教老师，和同学讨论也能碰撞出新的思路。

祝你顺利完成道路勘察设计课程设计,这是一次宝贵的实践经历，认真对待，你将收获满满！
