自学UG加工编程步骤该从哪开始学？

99ANYc3cd6 自学报考 2026-03-08 1

第一阶段：基础准备与心态建设 (1-2周)

在打开UG软件之前,先做好准备工作，这会让你事半功倍。

心态与目标

耐心与毅力： UG编程不是一蹴而就的，会遇到各种问题，保持耐心，遇到问题多思考、多搜索。
明确目标： 你想学哪个领域？是模具、汽车零部件、还是消费电子？先选定一个方向，这样学习更有针对性。
理论先行： 不要急于操作，先理解“为什么这么做”，再学习“怎么做”。

必备理论知识

机械制图与识图： 这是基础中的基础，必须能看懂三视图、剖视图、尺寸公差、形位公差等。
机械加工工艺： 这是编程的灵魂！你需要了解：
- 常用机床： 铣床（立式、卧式）、车床、加工中心等。
- 刀具知识： 铣刀（平底刀、圆鼻刀、球头刀）、钻头、丝锥等的种类、用途和参数。
- 切削三要素： 切削速度、进给率、切削深度，它们如何影响加工效率、刀具寿命和工件表面质量。
- 加工方法： 粗加工（开槽、挖槽）、精加工（轮廓、曲面、钻孔等）。
材料知识： 了解不同材料（如45钢、铝合金、不锈钢、模具钢）的加工特性，选择合适的刀具和参数。

软件与硬件准备

软件版本： 选择一个稳定且主流的版本，如 NX12.0, NX1956, NX2206 等，版本差异不大，不必追求最新。
学习资料：
- 软件： 下载安装NX软件（建议使用正版或教育版）。
- 教程： B站、YouTube上有很多免费且优质的入门到进阶的视频教程。
- 练习图纸： 准备一些2D图纸和3D模型（.stp, .x_t格式）用于练习，可以从简单的方块、型腔零件开始。

第二阶段：软件入门与建模基础 (2-4周)

CAM是建立在CAD模型之上的,所以你必须先掌握模型的基本操作。

熟悉UG/NX界面

学习各个功能区：顶部工具栏、左侧资源条（部件导航器、工序导航器等）、图形窗口、底部提示栏。
掌握基本操作：鼠标的旋转、平移、缩放；视图的切换（俯视图、前视图、正等测等）。

基础建模练习

草图绘制： 这是UG的根基，必须熟练掌握草图工具，如直线、圆、圆弧、约束（重合、平行、垂直、同心等）、尺寸标注。
三维建模：
- 拉伸： 将2D草图拉伸成3D实体。
- 旋转： 将2D草图绕轴旋转成3D实体。
- 孔、边倒角、倒圆角： 这些是最常用的特征。
练习目标： 能够根据简单的2D图纸，独立创建出三维模型，这是你后续编程的“毛坯”和“设计模型”。

第三阶段：CAM核心流程入门 (4-8周)

这是学习编程的核心阶段,要严格按照加工流程来学习。

创建程序组

目的： 对加工操作进行分类管理，类似于Windows的文件夹。
操作： 在“工序导航器”中，右键 -> 插入 -> 程序，创建如 CAVITY_PROGRAM (型腔程序)、CORE_PROGRAM (型芯程序) 等。

创建刀具

目的： 定义你要用到的刀具。
操作： 在“工序导航器”中，右键 -> 插入 -> 刀具。
关键参数：
- 刀具直径: 根据加工区域和最小R角选择。
- 刀尖半径: 球头刀用于曲面精加工，平底刀用于开槽和轮廓。
- 长度: 刀具伸出夹头的长度。
- 补偿寄存器: 用于设置刀具的长度补偿和半径补偿。

创建几何体

目的： 定义加工的“对象”和“范围”。
操作： 在“工序导航器”中，右键 -> 插入 -> 几何体。
关键设置：
- MCS (机床坐标系): 定义加工的零点，通常将Z轴方向定义为刀具主轴方向。
- WORKPIECE (工件): 定义要加工的部件和毛坯，这是UG计算刀路的基础。
  - 部件: 最终要加工成的成品模型。
  - 毛坯: 加工前的原材料（可以是方块、棒料或一个粗加工后的模型）。

创建加工方法

目的： 预设加工参数，如余量、公差等，方便后续调用。
操作： 在“工序导航器”中，右键 -> 插入 -> 方法。
关键设置：
- 部件余量: 粗加工后留给精加工的材料厚度，粗加工设大值（如0.5mm），精加工设0或极小值。
- 内公差/外公差: 控制刀路的精度，值越小，刀路越精确，计算时间越长。

创建操作

这是最核心的一步！ 选择合适的加工策略，生成刀路。
从最简单的开始：

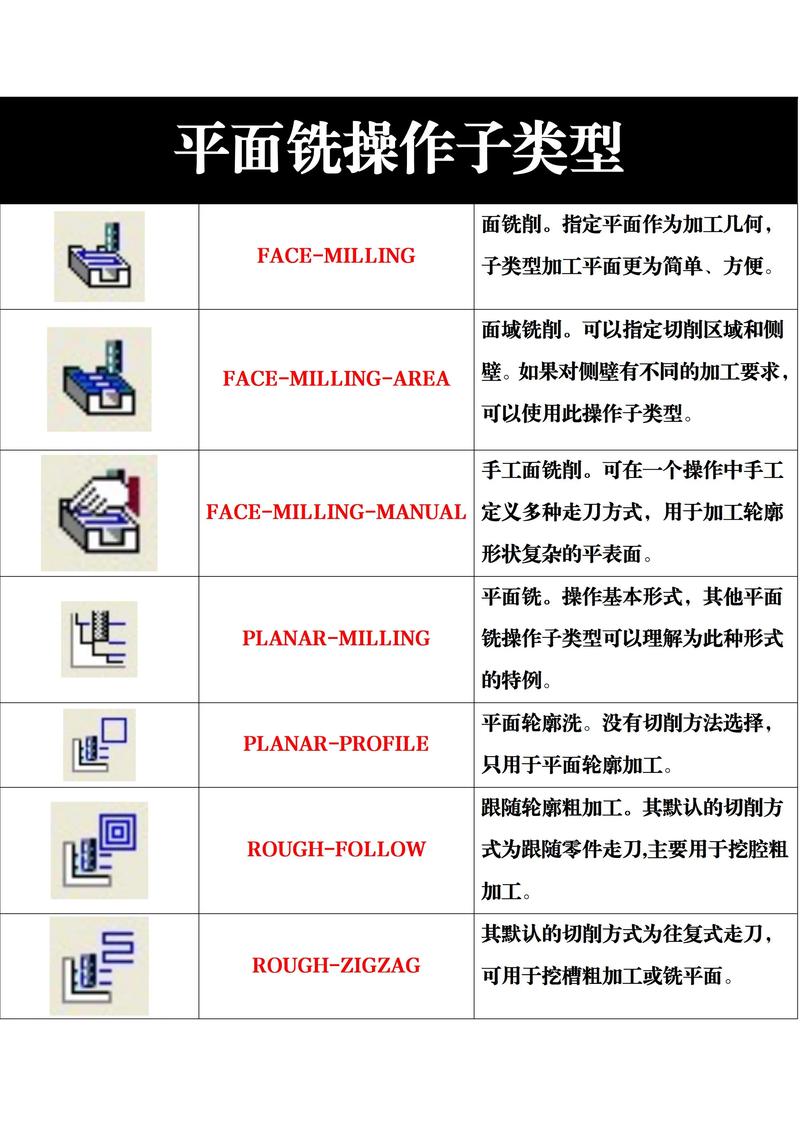

1. 平面铣:
  - 用途： 加工平面、侧面、开槽。
  - 学习重点： 几何体（边界、平面）、切削模式（跟随周边、往复、轮廓）、切削参数（切削深度、步距）。
2. 型腔铣:
  - 用途： 对型腔、型芯等具有复杂曲面的零件进行粗加工。
  - 学习重点： 几何体（部件、毛坯）、切削层（非常重要！控制每一层的切削深度）、切削模式（跟随部件、轮廓等）、全局每刀深度。
3. 固定轮廓铣:
  - 用途： 对复杂曲面进行精加工。
  - 学习重点： 驱动方法（区域驱动、曲面驱动），这是曲面精加工的核心。

生成刀路与后处理

生成刀路： 在“操作”对话框中设置好所有参数后，点击“生成”图标，UG会计算并显示刀路轨迹。
检查刀路：
- 2D仿真： 快速检查刀路有无过切、碰撞。
- 3D动态仿真： 最重要！模拟整个加工过程，可以非常直观地看到刀具是否与夹具、工件发生碰撞，以及加工效果。
后处理:
- 目的： 将UG内部生成的刀路（刀位文件）转换成特定机床能够识别的NC代码（如 .nc, .mpf 文件）。
- 操作： 在“工序导航器”中，选择一个或多个操作，右键 -> 后处理。
- 关键： 必须使用与你所用机床相匹配的后处理器文件（.tcl 或 .def 文件），如果找不到，需要定制。

第四阶段：进阶与实战练习 (长期)

掌握基础后,需要向更复杂、更高效的方向发展。

学习高级加工方法

钻孔: 学习点、面、体的钻孔循环。
多轴加工: 了解3+2轴定位加工和5轴联动加工的基本概念和应用场景。
车削加工: 如果需要，学习车削编程。
高速加工: 学习等高加工、摆线加工等策略，用于高效、平稳地加工硬材料或薄壁件。

优化编程效率

模板应用: 将常用的程序组、刀具、几何体、加工方法设置成模板，新建项目时直接调用。
知识熔接: 创建自定义的加工向导，一键生成标准化的加工流程。
参数化设置: 学会使用表达式，将切削参数与模型特征关联，方便修改。

大量实战练习

从简到难：
1. 方块零件： 练习平面铣、型腔铣。
2. 型腔模具： 练习复杂曲面的粗加工（型腔铣）和精加工（固定轮廓铣）。
3. 电极/铜公： 练习电极的加工，通常需要非常高的精度和表面质量。
4. 产品零件： 练习带有多种特征（平面、槽、孔、曲面）的综合零件。
模拟真实场景： 自己找图纸，规划加工方案（先粗加工，再半精加工，最后精加工），选择合适的刀具和参数，生成程序并仿真。

第五阶段：问题解决与持续学习

常见问题与解决方法

过切: 检查几何体定义是否正确，切削参数是否合理。
碰撞: 检查安全高度、退刀、进刀方式，以及仿真是否充分。
刀路不干净/残留: 调整切削模式、步距、切削层或使用清根操作。
后处理错误: 检查后处理器是否正确，G代码是否与机床匹配。

保持学习的热情

关注行业动态： 了解新的加工技术、刀具材料和软件功能。
加入社区： 参与技术论坛（如UG爱好者论坛、CAX之家）、QQ群，多与同行交流。
拜师学艺： 如果有机会，找个经验丰富的师傅带你，能少走很多弯路。

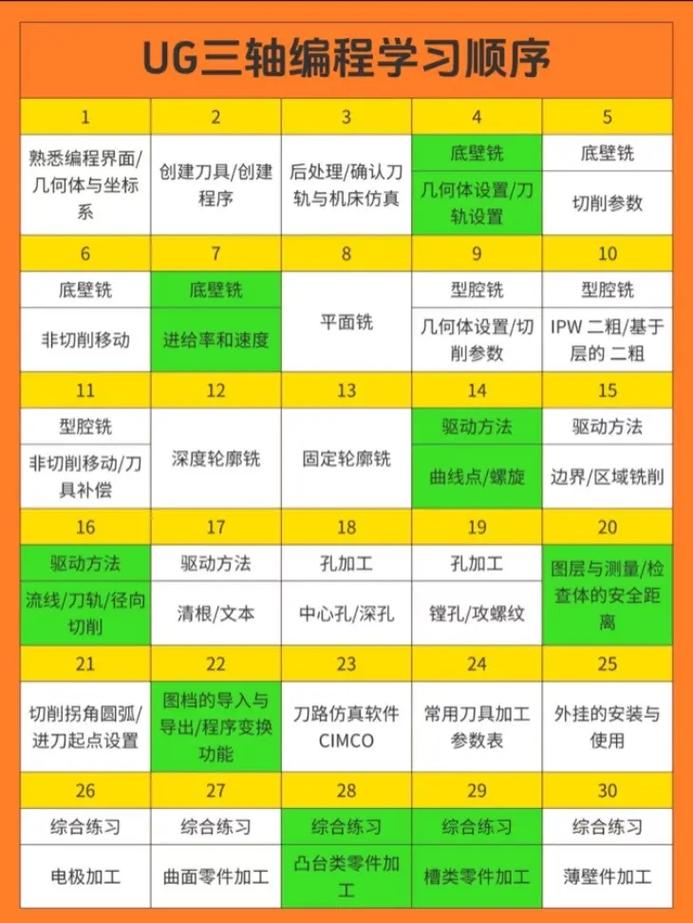

自学路线总结图

graph TD
    A[第一阶段: 基础准备] --> B[心态/目标/理论/软硬件];
    B --> C[第二阶段: 软件入门];
    C --> D[界面熟悉/基础建模];
    D --> E[第三阶段: CAM核心流程];
    E --> F[创建程序组];
    E --> G[创建刀具];
    E --> H[创建几何体];
    E --> I[创建加工方法];
    E --> J[创建操作: 平面铣 -> 型腔铣 -> 固定轮廓铣];
    E --> K[生成刀路与后处理];
    K --> L[第四阶段: 进阶与实战];
    L --> M[高级加工/效率优化];
    L --> N[大量复杂零件练习];
    N --> O[第五阶段: 问题解决与成长];
    O --> P[解决实际问题/持续学习];

请记住： UG编程是“三分软件，七分工艺”，软件只是工具，真正体现价值的是你对加工工艺的理解和优化，祝你学习顺利，早日成为编程高手！
