《压床机械原理课程设计》完整指南

课程设计目的与意义

本次课程设计的主要目的在于：

综合运用知识：综合运用《机械原理》课程所学的机构分析与综合、凸轮设计、齿轮传动、飞轮设计等理论知识,解决一个实际的机械系统设计问题。
培养工程能力：培养机构方案设计、运动分析、动力分析、零部件设计计算及工程图纸绘制的基本技能。
建立系统思维：理解机械系统中动力源、传动系统、执行机构之间的内在联系,建立从功能需求到结构实现的完整设计流程。
规范设计流程：熟悉并遵循国家标准、规范和技术手册，养成严谨、规范的工程设计习惯。

设计任务与原始数据

设计任务： 设计一台用于冲压、剪切或成型工艺的压床（或称冲床），其核心功能是：将电动机的连续旋转运动，转换为滑块（冲头）的往复直线运动，并能在工作行程（冲压行程）内产生足够大的工作压力。

原始数据（示例，具体数据由指导老师给定）：

公称压力 (F_max)：50 kN (或 100 kN, 200 kN 等)
滑块行程 (H)：100 mm
行程速比系数 (K)：1.5 (或 1.25, 1.8 等)
滑块行程次数 (n)：60 次/分钟
滑块导程长度 (L_d)：150 mm
电动机功率 (P)：3 kW (或 4 kW, 5.5 kW 等)
传动系统总传动比 (i_total)：约 15 (根据电机转速和滑块速度计算得出)

设计内容与步骤

整个设计过程可以分为以下几个核心阶段：

第一阶段：总体方案设计

这是设计的灵魂,决定了整个压床的性能和结构。

执行机构选型： 压床的核心是执行机构，其作用是将旋转运动转换为直线运动，并增力,常见方案有：

曲柄滑块机构
- 原理：最经典、最常用的方案，由曲柄（曲轴）、连杆、滑块组成。
- 优点：结构简单、制造方便、工作可靠，运动规律明确,便于进行运动和动力分析。
- 缺点：行程速比系数 K=1，即工作行程和空回行程时间相等,效率相对较低。
- 适用性：非常适合本课程设计,是首选方案。
摆动导杆 + 滑块机构
- 原理：由曲柄、摆动导杆、滑块组成。
- 优点：行程速比系数 K > 1，具有急回特性，空回行程速度快，生产效率高,结构也比较紧凑。
- 缺点：受力情况比曲柄滑块机构复杂,分析计算稍难。
- 适用性：当设计任务明确要求急回特性（K>1）时,这是最佳选择。
凸轮-连杆组合机构
- 原理：利用凸轮轮廓精确控制滑块的运动规律（如等速、停歇等）。
- 优点：可以实现任意复杂的运动规律,设计灵活。
- 缺点：凸轮为高副接触，受力大、易磨损，制造精度要求高,成本高。
- 适用性：对于课程设计来说，过于复杂,一般不推荐作为首选。

【设计决策】 根据给定的 行程速比系数 K：

K = 1，选择 曲柄滑块机构。
K > 1（如 K=1.5），选择 摆动导杆机构,因为它能天然地实现急回特性。
本例假设 K=1.5，因此我们选择摆动导杆机构作为执行机构。

传动系统方案设计： 传动系统的作用是将电机的高转速、低扭矩转换为执行机构所需的低转速、高扭矩。

电机：通常选用三相异步电动机。
总传动比分配：i_total = i_带 * i_齿轮 或 i_total = i_链 * i_齿轮。
- 第一级（高速级）：常用 V带传动 或 链传动，带传动能缓冲吸振、过载保护，结构简单，链传动传动比准确,但不如带平稳。
- 第二级（低速级）：常用 齿轮传动，传动比准确、结构紧凑、承载能力强、寿命长。
方案确定：我们选择 V带传动 + 齿轮传动 的方案。
- 分配传动比：假设 i_total = 15，可分配 i_带 = 3，i_齿轮 = 5。

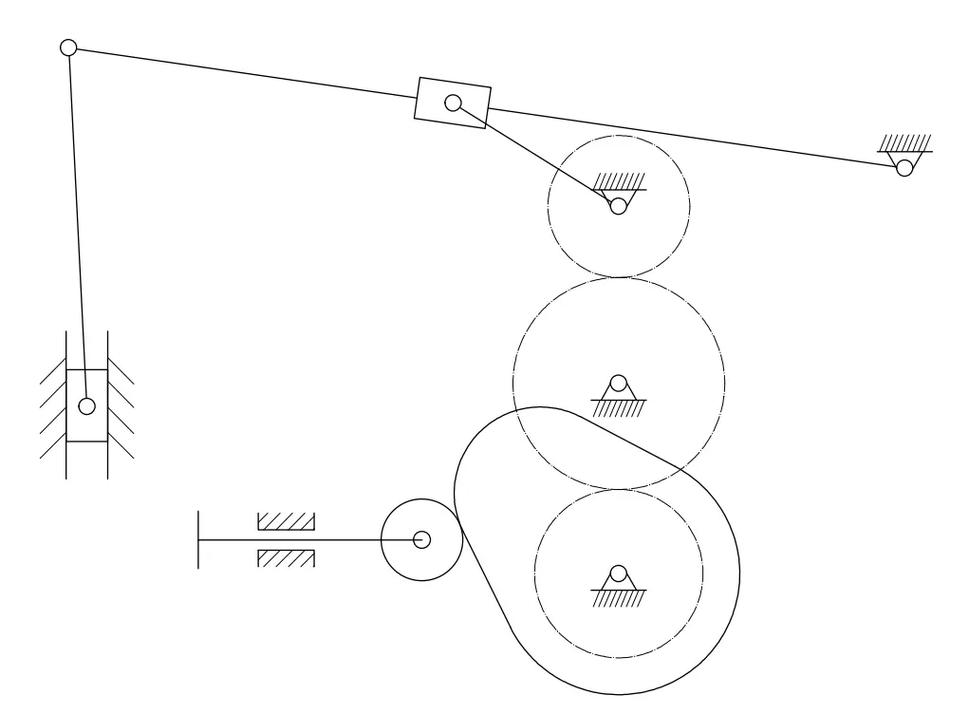

方案示意图绘制： 绘制压床的机构运动简图，标明电机、带传动、齿轮传动、执行机构（导杆机构）的连接关系。

第二阶段：执行机构运动分析

对选定的执行机构（本例为摆动导杆机构）进行详细分析。

尺寸设计（综合）： 根据给定的行程 H 和行程速比系数 K,确定机构的几何尺寸。

极位夹角：θ = 180° * (K-1)/(K+1) = 180° * (1.5-1)/(1.5+1) = 36°
设曲柄长度：l_AB = 1 (单位长度)，则滑块行程 H = 2 * l_AB * sin(θ/2) = 2 * 1 * sin(18°) ≈ 0.618。
实际曲柄长度：根据实际行程 H = 100 mm，l_AB = H / 0.618 ≈ 161.8 mm，取整为 l_AB = 160 mm。
导杆长度：l_BC 应大于 l_AB，通常取 l_BC = (2~3) * l_AB，取 l_BC = 400 mm。
机架长度：l_AD = l_BC * cos(θ/2) = 400 * cos(18°) ≈ 380.4 mm，取整为 l_AD = 380 mm。

位移、速度、加速度分析：

方法：
- 图解法：传统方法，直观但精度低,适合手工作业。
- 解析法（推荐）：建立坐标系，利用矢量方程或复数法，通过数学软件（如 MATLAB）或编程进行计算，精度高,效率高。
过程：
1. 建立位置方程，求出滑块位移 s 与曲柄转角的关系 s(φ)。
2. 对 s(φ) 求导，得到速度方程 v(φ)。
3. 对 v(φ) 求导，得到加速度方程 a(φ)。
输出：绘制 s-φ、v-φ、a-φ 曲线图，分析滑块的运动规律，找出最大速度和最大加速度点,为动力学分析做准备。

第三阶段：动力学分析与飞轮设计

分析机构在一个运动周期内的受力情况，确定驱动力矩,并设计飞轮以稳定速度波动。

等效动力学模型建立： 将整个机构简化为一个等效构件（通常选曲柄），并求出其等效转动惯量 Je 和等效力矩 Me。

等效转动惯量 Je：与机构位置有关，Je(φ)。
等效力矩 Me：Me = Md - Mr，Md 是等效驱动力矩，Mr 是等效阻力矩。

等效阻力矩 Mr 计算：

阻力矩主要来自冲压工艺，在工作行程（冲程）内，阻力很大；在空回行程，阻力很小（主要是摩擦）。
可简化为：在工作行程的某一角度范围内，Mr = F_max * (ds/dφ)；其余角度 Mr = C（常数，代表摩擦阻力）。
ds/dφ 可由位移方程 s(φ) 求导得到。

飞轮设计（稳定速度波动）：

计算盈亏功 W_max：在一个周期内，Me-φ 曲线与横轴围成的最大正功面积与最大负功面积之差。
确定平均角速度 ω_m 和不均匀系数 [δ]：ω_m 由电机转速和传动比决定。[δ] 是设计要求，通常取 0.05~0.15。
计算飞轮转动惯量 J_F： J_F = W_max / (ω_m² * [δ]) 注意：此处的 J_F 是飞轮本身的转动惯量，有时会忽略 Je 的影响，精确计算应将 J_F 与 Je 的最大值关联。

第四阶段：传动系统设计

V带传动设计：

确定计算功率 Pc：Pc = K_A * P，K_A 为工况系数。
选择带型：根据 Pc 和 n1（小带轮转速）查选型图。
确定带轮基准直径 d1, d2：d1 > d_min，d2 = i_带 * d1,并按标准系列圆整。
计算带速 v：v = π*d1*n1 / (60*1000)，应在 5~25 m/s 范围内。
确定中心距 a 和基准长度 Ld。
计算小带轮包角 α1：α1 > 120°。
计算根数 Z：Z = Pc / (P0 * ΔP0 * Kα * KL),并进行圆整。

齿轮传动设计：

选择材料、热处理方式：通常小齿轮用 40Cr 调质，大齿轮用 45钢调质。
确定精度等级：一般选 8 级精度。
按齿面接触强度设计：计算中心距 a 或小齿轮分度圆直径 d1。
按齿根弯曲强度校核：确保安全。
主要几何尺寸计算：模数 m、齿数 z1, z2、分度圆直径 d、齿宽 b 等。
验算传动比误差：|i_实际 - i_理论| / i_理论 < 5%。

第五阶段：主要零部件设计与校核

曲轴/曲柄设计：

受力分析：根据最大冲压力 F_max,分析曲轴承受的弯矩和扭矩。
结构设计：确定各轴段直径、长度、过渡圆角等。
强度校核：按弯扭组合强度理论进行校核，σ_ca = sqrt(σ² + 4τ²) ≤ [σ-1]。

连杆设计：

受力分析：主要承受压力，按中心压杆进行稳定性校核（欧拉公式）。

滑块设计：

结构设计：设计滑块本体、导滑槽、连接销孔等。
强度校核：校核滑块与连杆连接处的挤压强度。

选择标准件：

轴承：根据轴径、受力、转速选择深沟球轴承或角接触轴承。
键：根据轴径和传递扭矩选择键的类型和尺寸,并进行挤压强度校核。

第六阶段：图纸绘制与设计说明书编写

图纸要求：

A0 或 A1 装配图一张：
- 要求：视图完整（主视图、俯视图、局部剖视图等）,表达清楚各零件间的装配关系。
- 标注必要的尺寸（外形尺寸、安装尺寸、配合尺寸）。
- 编写零件序号，填写明细栏（零件名称、材料、数量、标准号等）。
- 有技术要求。
A3 零件图若干张（至少 2-3 张，如曲轴、齿轮、连杆）：
要求：视图完整，尺寸、公差、形位公差、表面粗糙度标注齐全,技术要求明确。

设计说明书要求：
