牛头刨床机械课程设计如何创新优化？

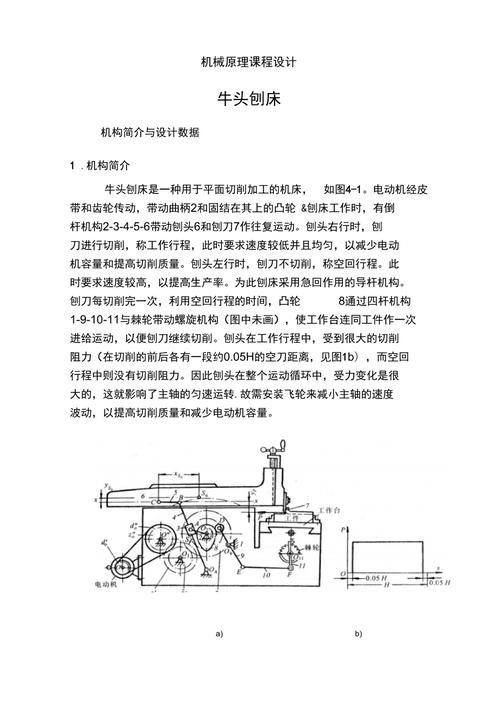

设计任务与要求

课程设计任务书会给出以下基本参数和要求：

1. 刨刀行程 (H): 100 mm, 150 mm, 200 mm。
2. 刨刀行程速度变化系数 (K): 1.4, 1.5, 1.6，这是决定机构急回特性的关键参数。
3. 刨刀切削力 (F_c): 5000 N, 8000 N，这是进行力分析和强度计算的依据。
4. 要求:
   • 绘制机构运动简图。
   • 对刨刀进行运动分析（位移、速度、加速度）。
   • 对机构进行动态静力分析（求各运动副反力和平衡力矩）。
   • 计算飞轮的转动惯量,以稳定主轴转速。
   • 设计驱动刨刀运动的凸轮机构（从动件运动规律、轮廓曲线）。
   • （可选）对关键零件（如曲柄、导杆、滑块）进行强度校核。
   • 用CAD软件绘制装配图和主要零件图。

总体方案设计

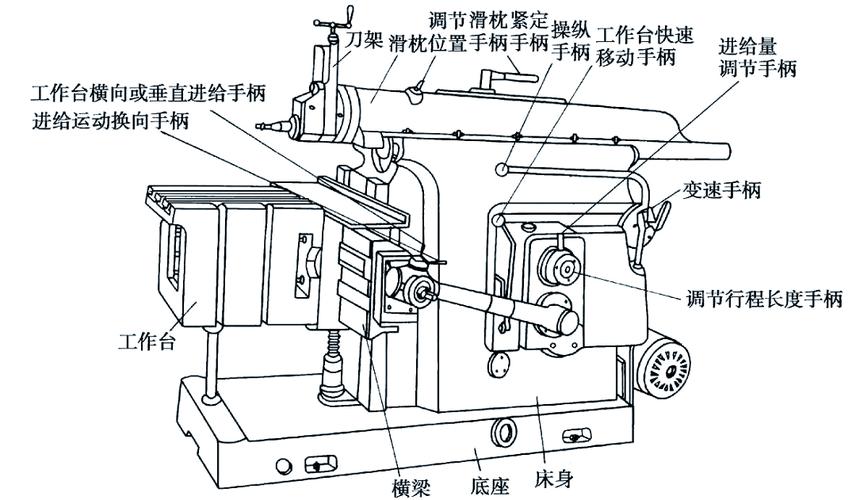

牛头刨床的核心是实现刨刀的往复直线运动，并且要求工作行程（切削）速度慢而均匀，空行程（退回）速度快，这需要一个具有“急回运动”特性的机构。

最常用、最经典的方案是摆动导杆机构。

机构选择：摆动导杆机构

• 组成:

  • 机架: 固定不动的部分。
  • 曲柄: 做整周转动，输入运动。
  • 滑块: 连接在曲柄和导杆之间，随曲柄转动，同时在导杆内滑动。
  • 导杆: 一端与机架铰接，另一端与滑块铰接，做往复摆动。
  • 刨头 (滑块): 与导杆另一端铰接，在机架的导轨内做往复直线运动（刨刀的运动）。

• 优点:

  • 结构简单，制造方便。
  • 具有显著的急回特性，完美满足牛头刨床的工作要求。
  • 传动性能好,压力角较小。

急回特性与机构尺寸确定

• 行程速度变化系数 K:


  • K = v_工作 / v_空程 = t_空程 / t_工作
  • θ = 180° * (K - 1) / (K + 1) (θ为极位夹角，即曲柄在两极限位置时的夹角)

• 确定机构尺寸:

  1. 确定导杆长度 L_CD: 导杆的摆角 ψ 等于极位夹角 θ，刨刀的行程 H 等于导杆摆角所对应的弦长，当摆角 ψ 较小时，可以近似认为 H ≈ L_CD * ψ (ψ为弧度)，更精确的计算是 H = 2 * L_CD * sin(ψ/2)，通常先设定一个合适的 L_CD (300-500 mm)，然后根据 H 和 K 反算。
  2. 确定机架长度 L_AC: 在三角形 ACD 中，当导杆处于极限位置时，AC 与 CD 垂直。L_AC = L_CD * cos(ψ/2)。
  3. 确定曲柄长度 L_AB: L_AB = L_AC * sin(ψ/2)。

核心设计步骤详解

第一步：运动分析

目标：求出刨头在一个运动周期内的位移 s(t)、速度 v(t) 和加速度 a(t)。

• 建立坐标系: 以铰链点 A 为原点，水平方向为 x 轴，垂直方向为 y 轴。

• 设定变量:


  • 曲柄角速度 ω = 2πn / 60 (n为主轴转速, rpm)。
  • 曲柄转角 φ = ωt (从导杆右极限位置开始)。

• 推导运动方程:

  1. 位移 s:

     • s = L_AB * sin(φ) / cos(β) (β为导杆与水平线的夹角)
     • 利用几何关系 tan(β) = (L_AB * sin(φ)) / (L_AC + L_AB * cos(φ))
     • 最终得到 s = L_AB * sin(φ) / sqrt(1 - ( (L_AB * sin(φ)) / (L_AC + L_AB * cos(φ)) )^2 )
     • 或者更简洁的形式：s = L_CD * cos(β) - L_AC (以左极限为原点时)

  2. 速度 v:

     • v = ds/dt = ds/dφ * dφ/dt = ds/dφ * ω
     • 对位移方程求导即可得到速度方程。

  3. 加速度 a:

     • a = dv/dt = dv/dφ * dφ/dt = dv/dφ * ω
     • 对速度方程求导即可得到加速度方程。

• 实现方法:

  • 图解法: 精度低，但能直观理解，使用速度多边形和加速度多边形。
  • 解析法 (推荐): 精度高，适合计算机编程，可以使用 Excel、MATLAB 或 Python 将曲柄转角 从 0° 到 360° 进行离散化，计算出每个点的 s, v, a 值，并绘制曲线图。

第二步：动态静力分析

目标：求出各运动副（铰链）的反力和需要施加在曲柄上的平衡力矩 M_b。

• 基本原理: 将机构按杆组拆开，从二力杆开始，依次对每个构件进行受力分析，建立平衡方程组求解。

• 已知条件:

  • 切削力 F_c (假设在工作行程的中段恒定)。
  • 各构件的重力 G (通常可忽略或估算)。
  • 运动分析得到的加速度 a，从而可求出惯性力 F_i = -m * a。

• 分析步骤:

  1. 确定切削力作用区间: 切削力 F_c 只在刨刀向左运动（工作行程）的某一段内存在，假设从 φ1 到 φ2。
  2. 取刨头 (构件4) 为分离体:
     • 受力：导杆对它的作用力 F_43，切削力 F_c，惯性力 F_i4，机架导轨对它的反力 N (垂直方向)。
     • 列平衡方程 ΣF_x = 0, ΣF_y = 0, ΣM = 0，可以求出 F_43 和 N。
  3. 取导杆 (构件3) 为分离体:
     • 受力：刨头对它的反作用力 F_34 (与 F_43 大小相等方向相反)，滑块对它的作用力 F_23，机架对它的作用力 F_43。
     • 导杆是二力杆,F_23 和 F_43 方向沿导杆轴线，根据 F_34 可求出 F_23 和 F_43。
  4. 取曲柄 (构件2) 为分离体:
     • 受力：滑块对它的作用力 F_32 (与 F_23 大小相等方向相反)，机架对它的作用力 F_12，以及待求的平衡力矩 M_b。
     • 列平衡方程 ΣF_x = 0, ΣF_y = 0, ΣM_A = 0，可以求出 F_12 和 M_b。

• 结果:

  将计算出的 M_b 随曲柄转角 φ 的变化绘制成曲线图，该曲线在一个周期内有正有负，正值为驱动，负值为制动，其平均值 M_b_avg 是维持匀速转动所需的理论驱动力矩。

第三步：飞轮设计

目标：计算飞轮的转动惯量 J，以吸收盈功，弥补亏功，使主轴转速波动在允许范围内。

• 原理: 飞轮的动能变化量 ΔE = J * (ω_max^2 - ω_min^2) / 2 ≈ J * ω_m^2 * δ。ω_m 为平均角速度， 为不均匀系数。
• 步骤:
  1. 计算盈亏功 (A_max):
     • 驱动力矩 M_b 假定为常数，等于其平均值 M_b_avg。
     • 在 M_b-φ 图上，用 M_b_avg 作一条水平线。
     • 计算曲线与水平线之间的封闭面积,这些面积代表了盈功或亏功，找出最大盈功和最大亏功之差，即为最大盈亏功 A_max。
  2. 确定不均匀系数 δ: 根据课程设计要求选取，δ = 0.05 ~ 0.1。
  3. 计算平均角速度 ω_m: ω_m = π * n / 30 (n为主轴转速)。
  4. 计算飞轮转动惯量 J:
     • J = A_max / (ω_m^2 * δ)

第四步：凸轮机构设计 (可选，但很常见)

牛头刨床的进给运动（工作台间歇移动）通常由凸轮机构控制。

• 任务: 设计一个控制进给运动的凸轮。
• 步骤:
  1. 确定从动件运动规律: 等速运动、等加速等减速运动、修正正弦运动等，为了冲击小，常用修正正弦运动。
  2. 确定运动参数: 升程 (h)、推程运动角 (δ_0)、远休止角 (δ_s)、回程运动角 (δ'_0)、近休止角 (δ'_s)，这些参数需与刨床的工作循环协调。
  3. 绘制位移线图 (s-δ): 根据选定的运动规律，画出从动件位移 s 随凸轮转角 δ 变化的曲线。
  4. 设计凸轮轮廓:
     • 反转法原理: 假设凸轮静止，从动件沿相反方向转动。
     • 作图法: 在基圆上等分角度，根据位移线图在各个径向线上截取位移量，光滑连接各点即得凸轮轮廓。
     • 解析法: 建立凸轮轮廓的参数方程，适合CAD精确建模，对于对心直动滚子从动件：
       • 理论轮廓: x = (r_0 + s) * cos(δ), y = (r_0 + s) * sin(δ)
       • 实际轮廓: 需在理论轮廓上滚出一个滚子半径 r_r。

设计要点与注意事项

1. 单位统一: 全程使用国际单位制 (SI)，长度用米，质量用千克，力用牛顿，时间用秒。
2. 软件应用: 强烈建议使用 MATLAB 或 Python 进行运动和动力分析编程，可以快速生成曲线图，效率高且准确，CAD 软件（如 SolidWorks, AutoCAD）用于绘图。
3. 图纸规范: 装配图和零件图必须符合国家标准，包含正确的视图、尺寸、公差、技术要求和标题栏。
4. 计算书: 设计计算书是设计的核心体现，应条理清晰，公式、数据、结果、结论完整。
5. 参数化思考: 在选择初始尺寸（如 L_CD）时，要考虑到它如何影响其他所有参数（H, K, ω, F_i, M_b, J），可能需要迭代计算。

示例设计数据与过程概要

假设给定参数：

• 刨刀行程 H = 200 mm
• 行程速度变化系数 K = 1.5
• 刨刀切削力 F_c = 8000 N
• 主轴转速 n = 60 rpm

设计过程概要:

1. 机构尺寸计算:

   • θ = 180 * (1.5 - 1) / (1.5 + 1) = 36°
   • 设导杆长度 L_CD = 500 mm，则摆角 ψ = θ = 36°。
   • H = 2 * L_CD * sin(ψ/2) => 200 = 2 * 500 * sin(18°) => 200 = 1000 * 0.309 ≈ 309 (不符，需调整)
   • 重新设定: 由 H = 200 mm 和 ψ = 36° 反求 L_CD。
   • L_CD = H / (2 * sin(ψ/2)) = 200 / (2 * sin(18°)) ≈ 323.6 mm (取整 L_CD = 324 mm)
   • L_AC = L_CD * cos(ψ/2) = 324 * cos(18°) ≈ 308 mm
   • L_AB = L_AC * sin(ψ/2) = 308 * sin(18°) ≈ 95.2 mm

2. 运动分析:

   • ω = 2π * 60 / 60 = 2π rad/s
   • 编写程序,计算 φ 从 0 到 2π 的 s, v, a。
   • v_max 出现在空行程，a_max 出现在行程的起始和终止位置。

3. 动力分析:

   • 假设刨头质量 m = 50 kg，则 F_i4 = -m * a(φ)。
   • 在切削区间（φ = 108° 到 252°），加上 F_c = 8000 N。
   • 依次分析构件 4, 3, 2，求出 M_b(φ)。
   • M_b 曲线波动剧烈，最大值远大于平均值，需要飞轮来调节。

4. 飞轮设计:

   • 计算 M_b 的平均值 M_b_avg。
   • 计算 M_b-φ 图的盈亏功 A_max (例如计算得 A_max = 1200 J)。
   • 设 δ = 0.1，ω_m = 2π rad/s。
   • J = A_max / (ω_m^2 * δ) = 1200 / ((2π)^2 * 0.1) ≈ 30.4 kg·m²，这是一个相当大的转动惯量，说明负载较重或转速较低。

希望这份详细的指南能为你提供一个清晰的路线图,祝你课程设计顺利成功！
