PLC机械手自动化控制系统课程设计

项目概述

1 设计题目 基于PLC的机械手物料搬运与分拣控制系统设计

2 设计背景与意义 随着工业4.0和“中国制造2025”的推进，工业自动化已成为现代制造业的核心，可编程逻辑控制器以其高可靠性、强抗干扰能力、编程灵活等优点，在工业自动化控制领域得到广泛应用，机械手作为典型的自动化执行机构，常用于物料的搬运、码垛、分拣等场景。

本课程设计旨在通过设计一个模拟工业生产线的物料搬运与分拣系统,综合运用PLC技术、传感器技术、气动技术和电气控制技术，使学生掌握PLC控制系统的完整设计流程，包括需求分析、方案论证、硬件选型、软件编程、系统调试和文档撰写，从而巩固理论知识，提升工程实践能力和创新思维。

3 设计目标

1. 功能目标：
   • 实现机械手将物料从传送带A点抓取。
   • 将物料搬运到指定位置（如B点仓库或C点分拣区）。
   • 根据物料颜色（使用颜色传感器）或材质，将其分拣到不同的料仓。
   • 整个过程能够实现手动、单步、自动（单周期、连续循环）等多种工作模式。
2. 技术目标：
   • 能够根据控制要求,合理选择PLC型号、I/O模块及外围设备。
   • 能够熟练运用梯形图或SCL语言进行PLC程序设计,实现复杂的顺序控制逻辑。
   • 能够设计电气控制原理图和I/O接线图。
   • 能够进行系统的软硬件联调,解决调试过程中出现的问题。
   • 能够规范、完整地撰写课程设计报告。

方案设计

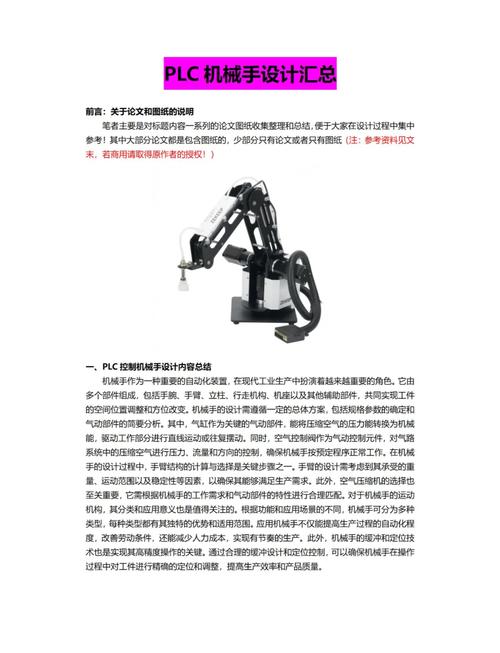

1 系统总体结构 本系统主要由以下四部分组成：

1. 控制核心： PLC（西门子S7-1200或三菱FX系列）
2. 执行机构： 三轴/四轴气动机械手（包含升降、伸缩、旋转/摆动气缸）
3. 检测机构： 传感器（光电传感器、颜色传感器、限位开关）
4. 被控对象： 物料、传送带、分拣料仓、电磁阀、气源处理单元

2 工艺流程分析

1. 初始状态： 机械手停在原点（通常是最高、最前、最左位置），传送带A等待。
2. 启动： 按下“启动”按钮，系统进入自动运行模式。
3. 检测与抓取：
   • 传送带A启动,将物料输送至检测工位。
   • 光电传感器或颜色传感器检测到物料,并判断其颜色/类型。
   • 机械手手臂伸出,下降至物料位置。
   • 手爪气缸动作,抓取物料。
   • 手臂上升,缩回。
4. 搬运与放置：
   • 机械手旋转/摆动到目标位置（红色物料放B仓，蓝色物料放C仓）。
   • 手臂伸出,下降到放置高度。
   • 手爪松开,释放物料。
   • 手臂上升,缩回。
   • 机械手返回原点,等待下一个物料。
5. 循环： 系统自动循环上述步骤，直到按下“停止”按钮。
6. 停止： 完成当前周期后，系统停止在初始状态。

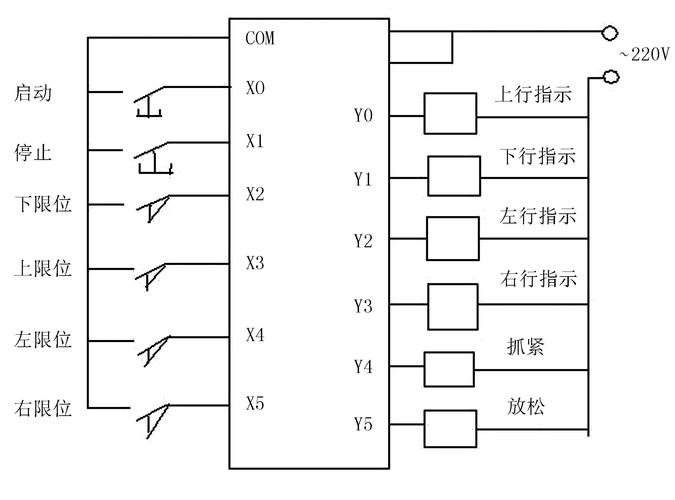

3 I/O点数估算 根据工艺流程，统计所需的输入/输出点数：

总计： DI 12点， DO 8点。 建议： 选型时预留15-20%的裕量，以便后期功能扩展。

硬件选型

1 PLC选型

• 推荐：西门子S7-1200 CPU 1214C DC/DC/DC
  • 优点： 性价比高，自带14路数字量输入，10路数字量输出，支持高速计数、PWM、运动控制等功能，编程软件TIA Portal功能强大，是教学和项目开发的理想选择。
  • 替代方案： 三菱FX3U-32MT/ES-A (16入16出) 或 欧姆龙NJ301系列。

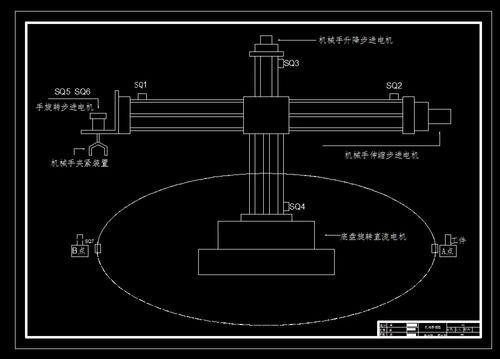

2 执行机构选型

• 推荐：小型桌面级教学气动机械手
  • 品牌： 亚德客、SMC、费斯托等均有教学套件。
  • 构成：
    • 立柱： 用于安装手臂和基座。
    • 手臂： 通常由两个气缸组成，实现伸缩（X轴）和升降（Z轴）。
    • 手腕： 可选，由一个摆动气缸组成，实现旋转（Y轴）。
    • 手爪： 由一个平行夹爪气缸组成，用于抓取物料。

3 传感器选型

• 光电传感器： 检测物料有无，推荐对射式或反射式，响应快。
• 颜色传感器： 检测物料颜色，推荐使用RGB颜色传感器或颜色识别传感器。
• 限位开关： 检测机械手各轴的极限位置，推荐使用磁性感应开关或小型机械式限位开关。

4 其他硬件

• 电源： 24V DC开关电源，为PLC、传感器、电磁阀等供电。
• 电磁阀： 5位2通或5位3通单电控电磁阀，用于控制各个气缸的动作。
• 接线端子排： 用于外部线路与PLC模块的连接，规范接线。
• 实训台/实验板： 用于固定所有机械和电气元件。

软件设计 (以西门子TIA Portal为例)

1 创建项目与硬件组态

1. 打开TIA Portal，创建新项目。
2. 在“设备视图”中，添加硬件型号（如CPU 1214C）。
3. 根据实际I/O地址，在硬件组态中分配数字量输入/输出模块的地址。

2 符号表编程 创建符号表，为每个I/O点分配有意义的名称，提高程序可读性。 | 地址 | 符号 | 数据类型 | 注释 | | :--- | :--- | :--- | :--- | | %I0.0 | Emergency_Stop | Bool | 急停按钮 | | %I0.1 | Start_PB | Bool | 启动按钮 | | %I0.2 | Stop_PB | Bool | 停止按钮 | | %Q0.0 | Conveyor_A | Bool | 传送带A电机 |

3 程序结构设计 建议使用“结构化编程”思想，将程序划分为不同的功能块（FB/FC）：

• OB1 (组织块): 主程序，负责调用各个功能块，实现主控制逻辑。
• FC1 (功能): "Mode_Selection"，用于处理手动/自动模式的选择。
• FC2 (功能): "Manual_Control"，处理手动模式下各轴的点动控制。
• FC3 (功能): "Auto_Control"，处理自动模式下的顺序控制逻辑（核心）。
• FC4 (功能): "Origin_Check"，用于检查机械手是否在原点。
• FB1 (功能块): "Pneumatic_Cylinder"，封装单个气缸的控制逻辑（如伸出、缩回、停止），带背景数据块。

4 核心程序逻辑（梯形图示例思路）

OB1:

Network 1: 系统初始化与急停处理
LD Emergency_Stop
R M0.0, 1 // 复位所有中间位
JMP STOP_STATE
Network 2: 模式选择
LD Start_PB
R Mode_Manual // 复位手动模式
S Mode_Auto   // 置位自动模式
Network 3: 主程序分支
LD Mode_Manual
CALL FC2 // 调用手动控制程序
LD Mode_Auto
CALL FC3 // 调用自动控制程序
STOP_STATE: // 停止状态处理逻辑

FC3 (Auto_Control - 顺序控制核心): 使用“启保停”电路或“SCR（顺序控制继电器）”指令来实现流程控制。

启保停电路（状态转移法） 定义中间继电器代表各个步骤（状态）。

• S0.0: 初始/原点状态
• S0.1: 等待物料
• S0.2: 手臂伸出
• S0.3: 手臂下降
• S0.4: 夹紧物料
• S0.5: 手臂上升
• S0.6: 手臂缩回
• S0.7: 旋转到目标位置
• S0.8: 手臂伸出
• S0.9: 手臂下降
• S0.10: 松开物料
• S0.11: 手臂上升
• S0.12: 手臂缩回
• S0.13: 返回原点

Network 1: 状态S0.0 (原点)
LD S0.0
AND Origin_Check // 原点确认信号
AND Start_PB // 启动按钮
S S0.1 // 转移到下一状态
R S0.0 // 复位当前状态
Network 2: 状态S0.1 (等待物料)
LD S0.1
AND NOT Material_Detected // 等待物料到来
S S0.2 // 转移到下一状态
R S0.1
Network 3: 状态S0.2 (手臂伸出)
LD S0.2
AND NOT Right_Limit // 未到伸出限位
= "Pneumatic_Cylinder_Extend".Cmd // 调用手臂伸出气缸功能块
AND Right_Limit // 到达限位
S S0.3 // 转移到下一状态
R S0.2
= "Pneumatic_Cylinder_Extend".Cmd // 停止伸出
... (以此类推，完成所有状态转移和动作输出)

使用“移位寄存器”或“计数器”指令 如果每个步骤的动作时间固定或由传感器触发，可以使用移位寄存器（如SHL_W）来模拟步进顺序，代码会更简洁。

系统调试与优化

1. 静态检查：
   • 检查电气原理图、I/O接线图是否正确。
   • 对照实物,检查所有接线是否牢固、正确，特别是电源线和急停线路。
2. 分步调试（手动模式）：
   • 将PLC置于“RUN”模式，工作开关拨到“手动”。
   • 逐个测试每个输出点（如传送带、上升、下降、夹紧等），观察对应执行机构是否按预期动作。
   • 同时观察输入点（如限位开关）信号是否正确反馈到PLC。
3. 整体联调（自动模式）：
   • 将工作开关拨到“自动”。
   • 按下“启动”按钮，观察机械手是否能按照预设的工艺流程自动运行。
   • 观察各步骤之间的转换是否平滑、准确，是否存在逻辑冲突或竞争冒险。
4. 优化与改进：
   • 增加互锁保护： 确保机械手在伸出时不能下降，在下降时不能伸出等，防止机械结构损坏。
   • 增加故障诊断： 当某个动作超时未完成时（如手臂下降后未在规定时间内收到限位信号），系统能够报警并停止。
   • 优化程序： 根据调试结果，优化程序逻辑，消除不必要的延时，提高系统效率。

课程设计报告撰写

报告是设计成果的最终体现,应结构清晰、内容完整、图文并茂，建议包含以下章节：

1. 封面、目录
2. 第一章 绪论
   • 1 设计背景与意义
   • 2 国内外研究现状（可选）
   • 3 主要研究内容
3. 第二章 系统总体方案设计
   • 1 设计要求与目标
   • 2 系统结构框图
   • 3 工艺流程分析
4. 第三章 硬件系统设计
   • 1 PLC选型与论证
   • 2 执行机构选型与论证
   • 3 传感器选型与论证
   • 4 其他硬件选型
   • 5 电气原理图设计
   • 6 I/O地址分配表与接线图
5. 第四章 软件系统设计
   • 1 编程软件介绍
   • 2 程序结构设计
   • 3 变量符号表
   • 4 核心功能模块程序设计（附关键程序截图和注释）
   • 5 程序流程图
6. 第五章 系统调试与分析
   • 1 调试环境与工具
   • 2 分步调试过程
   • 3 整体联调过程与结果
   • 4 遇到的问题及解决方案
7. 第六章 总结与展望
   • 1 设计工作总结
   • 2 系统特点与创新点
   • 3 不足之处与未来改进方向（如增加视觉识别、网络通信等）
8. 参考文献
9. 致谢
10. 附录（完整的梯形图程序清单、元器件清单等）
