自学西门子PLC编程怎么入门？

99ANYc3cd6 自学报考 2026-03-16 1

太棒了！自学西门子PLC编程是一个非常明智且实用的选择，自动化行业对此类人才的需求非常大，这是一个从理论到实践，循序渐进的过程，下面我为你整理一份非常详细的自学路线图，涵盖各个阶段、所需资源、关键技能和注意事项。

第一阶段：基础准备与理论铺垫 (约1-2周)

在接触PLC之前，你需要打下一些坚实的基础,这会让你后续的学习事半功倍。

了解PLC是什么：
- 核心概念： 理解PLC（可编程逻辑控制器）的基本定义、作用（替代继电器逻辑）、工作方式（循环扫描：输入采样、程序执行、输出刷新）。
- 应用场景： 了解PLC在工业自动化中的广泛应用，如流水线、机械手、过程控制等。
掌握必要的电气基础知识：
- 电路基础： 了解欧姆定律、串并联电路。
- 常用低压电器： 熟悉接触器、继电器、按钮、指示灯、传感器（接近开关、光电开关等）的工作原理和符号，这是PLC的“手脚”,必须懂。
- 阅读电气图纸： 学习如何看懂简单的电气原理图和I/O（输入/输出）接线图。
选择你的主攻方向——西门子PLC系列：
- S7-200 SMART： 强烈推荐初学者从此开始！ 它是西门子目前主推的小型PLC，性价比高，编程软件STEP 7-Micro/WIN简单易用，学习资源丰富,非常适合入门。
- S7-1200： 中型PLC，功能更强大，结构更复杂，适合有一定基础后,或直接用于中型项目学习。
- S7-1500： 高性能PLC，用于复杂、高速、大规模的控制任务,不适合初学者。
- S7-300/400： 经典系列，现在新项目用得少了，但很多老项目仍在使用,了解其编程思想也有必要。

本阶段目标： 知道PLC是什么，大概怎么工作，能看懂简单的电气图，并确定从 S7-200 SMART 开始学习。

第二阶段：软件安装与熟悉 (约1周)

工欲善其事,必先利其器。

安装编程软件：
- STEP 7-Micro/WIN SMART： 这是为S7-200 SMART设计的编程软件,西门子官网可以免费下载。
- TIA Portal (博途)： 这是西门子新一代的统一软件平台，用于S7-1200/1500等，虽然S7-200 SMART不完全兼容，但了解TIA Portal的界面和风格对未来学习非常有帮助，可以先不安装，等学完S7-200 SMART后再安装。
熟悉软件界面：
- 打开STEP 7-Micro/WIN SMART，花点时间熟悉各个窗口：
  - 菜单栏： 所有的命令都在这里。
  - 项目树： 管理你的项目、程序块、数据块等。
  - 指令树： 所有可用的指令都在这里，按类别（位逻辑、定时器、计数器等）组织,是编程时最常用的部分。
  - 程序编辑器： 编写梯形图或语句表的地方。
  - 输出窗口： 显示编译信息、错误等。
  - 状态表： 监控和修改变量的值,调试必备。

本阶段目标： 成功安装软件,并能指出软件中各个主要区域的功能。

第三阶段：核心编程语言学习与实践 (约2-4周)

这是PLC编程的核心，也是最关键的一步，西门子PLC主要支持两种图形化语言：梯形图 和 功能块图，建议优先学习梯形图，因为它最直观,最接近继电器电路。

LAD (梯形图 - Ladder Diagram)：
- 核心元素：
  - 触点： 代表输入条件，常开、常闭。
  - 线圈： 代表输出结果。
  - 方框： 代表功能指令，如定时器、计数器等。
- 学习路径：
  - 位逻辑指令： LD, A, O, AN, ON, (装载、与、或、与非、或非、输出)，这是所有逻辑的基础,必须滚瓜烂熟。

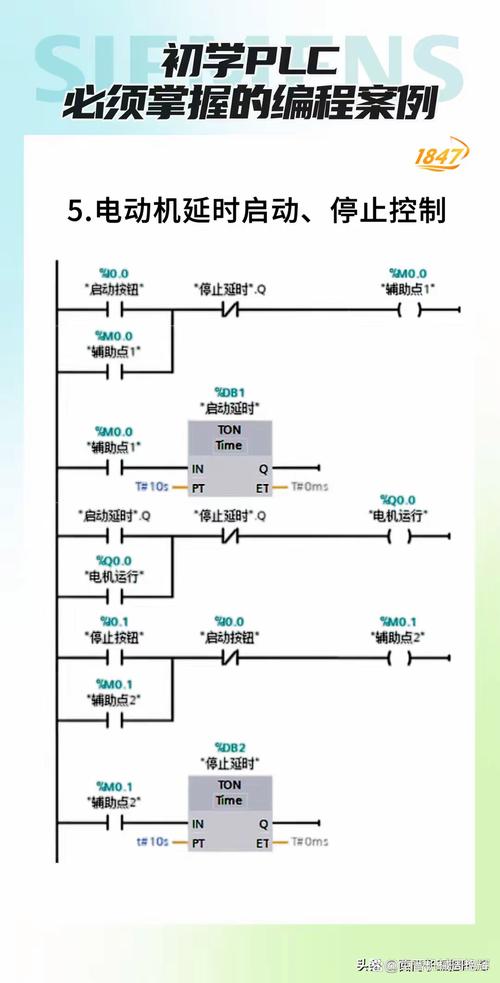

  - 定时器指令： TON (接通延时定时器)、TOF (断开延时定时器)、TONR (保持型接通延时定时器)，学会设置 PT (预设时间) 和 ET (当前时间)。
  - 计数器指令： CTU (加计数器)、CTD (减计数器)、CTUD (加/减计数器)，学会设置 PV (预设值) 和 CV (当前值)。
  - 比较指令： , >, <, >=, <=, <> (等于、大于、小于等)。
  - 移位/循环指令： SHRB (移位寄存器)。
  - 程序控制指令： END (程序结束)、STOP (停止)、JMP/LBL (跳转/标签)。
SCL (结构化文本 - Structured Text)：
- 这是一种高级的文本语言，类似Pascal或C，适合处理复杂的数学运算、算法和数据处理。
- 初期可以不深究，但一定要知道它的存在，未来在处理复杂逻辑时,SCL会非常强大。
实践方法：
- 不要只看不练！ 打开软件，新建项目,尝试用LAD编写小程序。

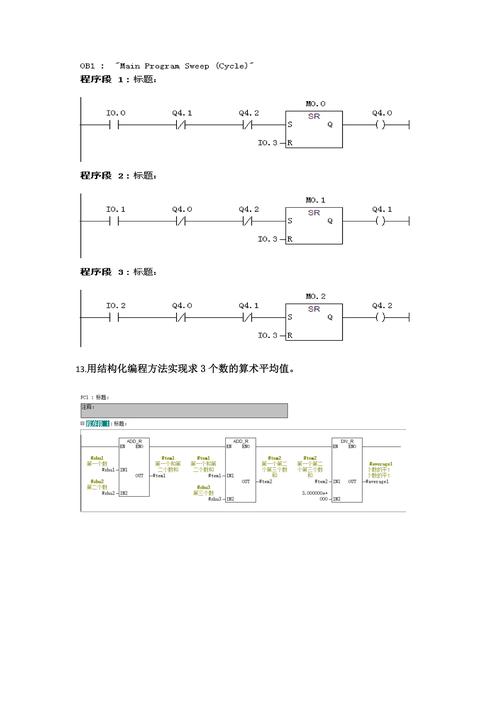

- 练习项目1： 电机启停控制，用一个常开按钮启动,一个常闭按钮停止。
- 练习项目2： 电机正反转控制（带互锁）。
- 练习项目3： 定时器应用，按下按钮,灯亮5秒后自动灭。
- 练习项目4： 计数器应用，按下按钮10次后,一个指示灯亮。

本阶段目标： 熟练掌握LAD的基本指令，能够独立编写简单的电机控制、定时、计数程序。

第四阶段：深入编程与调试 (约2-3周)

掌握了基本指令后,你需要学习如何组织程序和进行调试。

项目结构与程序块：
- 组织块： PLC的操作系统调用，如OB1 (主程序循环块)，必须学会在OB1中调用其他程序块。
- 功能块： 可多次调用的子程序，有自己的“内存”（实例数据块），适合封装复杂功能，如“电机控制”功能块。
- 功能： 类似功能块，但没有自己的“内存”,适合封装纯计算或简单逻辑。
- 数据块： 存放变量的地方,可以定义全局变量或局部变量。
数据类型与变量：
- 学习基本数据类型：Bool (布尔), Byte (字节), Int (整数), DInt (双整数), Real (浮点数), String (字符串)。
- 学会使用符号地址（给I/O点或变量起个有意义的名字，如Motor_Start而不是I0.0）,这会让程序可读性大大提高。
模拟量处理：
- 输入： 学会读取温度、压力、流量等模拟量信号（AI模块）。
- 输出： 学会控制变频器、阀门等模拟量设备（AO模块）。

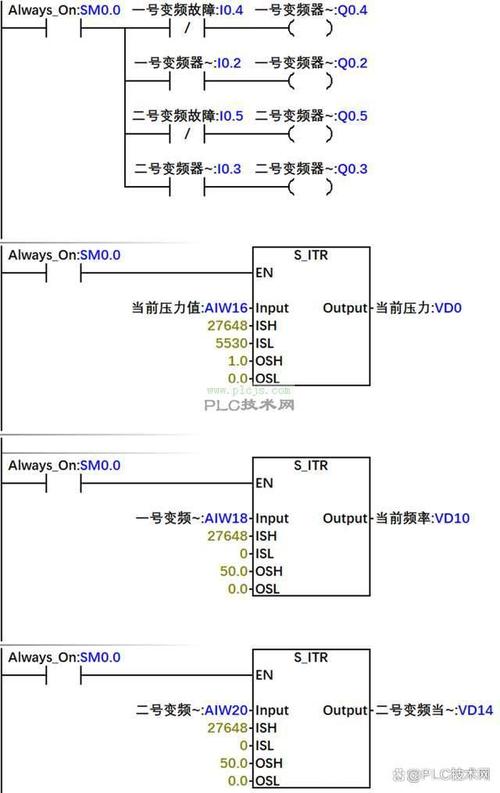

- 关键概念： 模拟量的量程和分辨率，以及如何将原始的整数值（如0-27648）转换为工程实际值（如0-100℃）。
调试技巧：
- 强制： 在软件中手动将某个输入点置为ON或OFF，模拟现场信号,测试程序逻辑。
- 监控： 实时查看程序中所有变量和触点/线圈的状态,观察程序的执行流程。
- 断点： 在程序行上设置断点，让程序执行到此处暂停,方便你分步检查。

本阶段目标： 能够编写结构化的、模块化的程序，理解并处理模拟量,熟练使用软件的调试功能。

第五阶段：实践与项目实战 (长期)

理论学得再多,不如亲手做一个项目。

硬件仿真 (无成本入门)：
- 使用 PLCSIM Advanced (TIA Portal内置) 或 S7-200 SMART的仿真功能，你可以在电脑上模拟PLC的运行，虚拟连接I/O点，测试你的程序，这是最经济、最安全的实践方式。
购买一块实物PLC (强烈推荐)：
- 入门套件： 购买一块 S7-200 SMART CPU SR20 或 ST20 (自带数字量I/O)，再配一个 数字量输入模块 和一个 数字量输出模块。
- 必须的配件：
  - 电源： 24V DC开关电源,给PLC和模块供电。
  - 编程电缆： USB/PPI电缆,用于连接电脑和PLC。
  - 开关和指示灯： 用于模拟输入和观察输出。
  - 导线和接线端子： 用于连接。
从简单到复杂的项目实战：
- 项目1：交通信号灯控制。 经典入门项目,涉及定时器和顺序控制。
- 项目2：传送带分拣系统。 结合传感器、电机、计数器和模拟量（可选）。
- 项目3：恒压供水系统。 经典的PID控制应用,学习使用PID指令块。
- 项目4：与HMI/触摸屏通信。 学习如何用PLC控制触摸屏，在触摸屏上设置参数、显示状态。
- 项目5：与变频器通信。 学习使用USS协议或PROFINET协议控制变频器,实现速度调节。
