《道路勘测设计》课程设计指导书

课程设计目的

道路勘测设计课程设计是土木工程、交通工程等专业学生在完成《道路勘测设计》理论课程学习后，进行的一次综合性、实践性极强的教学环节，其主要目的如下：

1. 巩固理论知识： 将课堂上学到的道路几何设计、路线平纵横组合、土石方计算、挡土墙设计等理论知识应用于实际工程案例。
2. 培养综合能力： 锻炼学生分析问题、解决问题的能力，以及查阅规范、运用设计软件、进行技术经济分析的能力。
3. 熟悉设计流程： 了解和掌握从资料收集、方案比选、初步设计到详细设计的完整道路设计流程。
4. 掌握设计工具： 熟练掌握AutoCAD、Civil 3D、纬地道路、鸿业市政等主流道路设计软件。
5. 建立工程意识： 培养学生的工程规范意识、安全意识、经济意识和环保意识，理解设计中的各种权衡与取舍。

设计任务与基本资料

设计任务 根据给定的地形图（通常为1:1000或1:2000比例尺）、交通量资料、技术等级要求等，完成指定路段的道路初步设计或详细设计，具体任务包括：

• 路线方案比选： 在给定的大范围内，拟定至少两个可行的路线方案，并进行技术经济比较，推荐最优方案。
• 路线平面设计： 在选定的方案上，进行平曲线要素计算，设置缓和曲线，计算曲线主点桩号。
• 路线纵断面设计： 根据地形和规范要求，进行纵坡设计、竖曲线设计，计算设计高程和填挖高度。
• 横断面设计： 确定路基标准横断面形式，进行加宽、超高设计，计算各桩号的横断面面积。
• 土石方计算与调配： 利用积距法或坐标法计算全线路基土石方工程量，并进行合理调配。
• 路基路面设计： 根据交通量和地质条件，进行路基边坡稳定性分析（可选），并设计路面结构和材料。
• 排水设计： 设计边沟、排水沟、截水沟等地面排水设施。
• 主要构造物设计（可选）： 如挡土墙、涵洞等的初步选型和设计。
• 工程概算（可选）： 计算工程总造价。

基本资料

• 地形图： 包含地形、地物、坐标系统、高程系统等信息。
• 交通量资料： 现有及预测年的交通量、车型组成、设计速度等。
• 公路等级： 如二级公路、三级公路等。
• 相关规范： 《公路工程技术标准》(JTG B01)、《公路路线设计规范》(JTG D20)、《公路路基设计规范》(JTG D30)、《公路沥青路面设计规范》(JTG D50)等。
• 地质水文资料： 沿线地质概况、地下水位、降雨量等。

设计流程与方法

课程设计通常遵循以下步骤,这是一个迭代优化的过程。

准备工作

1. 熟悉资料： 仔细阅读地形图，理解地形地貌特征，熟读所有设计任务书和参考资料。
2. 确定设计标准： 根据《公路工程技术标准》和任务书要求，确定道路等级、设计速度、最小圆曲线半径、最大纵坡、竖曲线最小半径等关键指标。

路线方案比选（宏观选线）

1. 确定控制点： 在地形图上找出必须连接的控制点（如道路起点、终点、必须跨越的河流、与既有公路的交叉口等）。
2. 拟定路线方案： 连接控制点，绘制2-3条可能的路线走向，方案应考虑路线短捷、工程量小、地形地质条件好、对环境的影响小等因素。
3. 技术经济比较： 对各方案进行定性（如安全性、环保性）和定量（如路线长度、最大纵坡、土石方估算、拆迁量）的比较，制作方案比选表，推荐最优方案。

路线平面设计（微观定线）

1. 直线与曲线的布设： 在选定的方案上，以直线为主，合理设置圆曲线和缓和曲线，曲线的设置应顺应地形，避免大填大挖。
2. 平曲线要素计算：
   • 确定转角（α）、圆曲线半径（R）、缓和曲线长度（Ls）。
   • 计算切线长（T）、曲线长（L）、外距（E）、切曲差（D）。
   • 计算各主点桩号（ZH, HY, YH, HZ）。
3. 超高与加宽计算：
   • 根据半径和设计速度,计算超高值和超高渐变段。
   • 根据半径和车型,计算圆曲线段的加宽值和加宽渐变段。
4. 平面成果绘制： 使用AutoCAD或专业软件绘制路线平面图，标注桩号、曲线要素、控制点坐标等。

路线纵断面设计

1. 地面线绘制： 根据地形图，按一定桩距（如20m）读取各桩号的地面高程，绘制地面线。
2. 纵坡设计：
   • 确定变坡点位置,拟定各坡段的坡度（i）和坡长（L）。
   • 确保坡长满足规范要求,纵坡不大于最大纵坡。
3. 竖曲线设计：
   • 在变坡点处设置竖曲线,确定竖曲线半径（R）。
   • 计算竖曲线要素（切线长T、外距E）。
   • 计算各桩号的设计高程和填挖高度。
4. 纵断面成果绘制： 使用软件绘制纵断面图，地面线、设计线、竖曲线、坡度/坡长、设计高程、地面高程等应清晰标注。

横断面设计

1. 确定标准横断面： 根据公路等级和任务书，确定路基宽度、路面宽度、路肩宽度、边坡坡度等。
2. 逐桩绘制横断面： 在平面图上选取代表性桩号（如直中点、曲中点、变坡点），绘制其标准横断面。
3. 超高与加宽应用： 在平曲线段的横断面上，应用超高和加宽设计，形成“加宽、超高”横断面。
4. 横断面面积计算： 使用积距法或CAD的“AREA”命令，计算每个横断面的填方面积和挖方面积。

土石方计算与调配

1. 计算体积： 通常采用“平均断面法”计算相邻两横断面之间的土石方体积。
2. 汇总计算： 将所有桩号的填挖方体积分别汇总，得到总填方量和总挖方量。
3. 土石方调配：
   • 绘制土石方累计曲线图。
   • 确定经济运距,合理划分挖方区和填方区。
   • 计算“免费运距”内的利用方和“远运利用方”，并计算“借方”和“弃方”。
   • 编制土石方数量计算表和调配图。

其他设计内容

• 路基路面： 根据交通量计算路面结构层厚度，选择材料，根据地质条件，对高填方或深挖方路段进行边坡稳定性分析，或设计挡土墙。
• 排水设计： 在横断面图上绘制边沟、排水沟，并标注其尺寸和坡度。
• 工程概算： 根据土石方、路面、构造物等工程量，套用定额，估算工程总造价。

设计成果要求

课程设计最终需要提交一套完整、规范的设计文件，通常包括以下内容：

1. 设计说明书（计算书）：

   • 目录、前言、任务概述。
   • 设计标准与依据。
   • 路线方案比选及论证。
   • 平面设计（含计算过程）。
   • 纵断面设计（含计算过程）。
   • 横断面设计（含计算过程）。
   • 土石方计算与调配。
   • 路基、路面、排水设计说明。
   • 主要工程数量表及工程概算。
   • 设计总结与心得体会。
   • 参考文献。

2. 设计图纸：

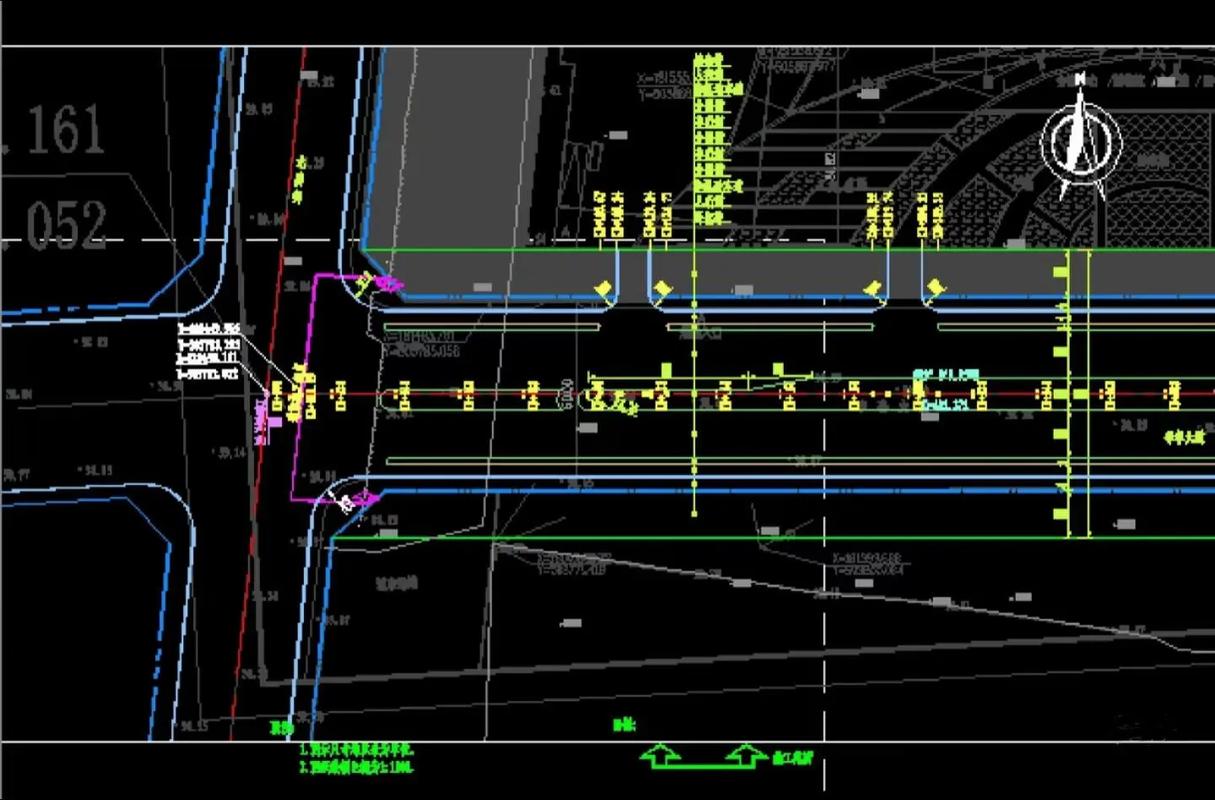

   • 路线平面图： 比例尺1:2000，示出地形、地物、路线、曲线要素、桩号、坐标等。
   • 路线纵断面图： 水平比例1:2000，垂直比例1:200，示出地面线、设计线、竖曲线、坡度/坡长、高程等。
   • 路基标准横断面图： 示出不同路段（直线、曲线）的标准横断面形式。
   • 典型横断面图： 选取3-5个代表性桩号，绘制其详细的施工横断面图。
   • 土石方数量计算表与调配图。
   • 路面结构图、排水设计图等（根据任务要求）。

图纸要求： 图面整洁、线条清晰、尺寸标注准确、图例规范、有必要的文字说明和图签。

时间安排与进度控制（示例）

• 第1-2天： 任务分析、资料熟悉、方案比选。
• 第3-5天： 平面设计、计算与绘图。
• 第6-8天： 纵断面设计、计算与绘图。
• 第9-10天： 横断面设计、土石方计算与调配。
• 第11-12天： 其他设计内容（路基路面、排水等）。
• 第13-14天： 整理说明书、绘制全套图纸、装订成册。
• 第15天： 答辩准备与提交。

评分标准

课程设计的成绩通常由以下几个部分综合评定：

1. 设计说明书（30%）：

   • 内容完整性、条理清晰性、计算准确性、论证合理性。
   • 格式规范,语言流畅。

2. 设计图纸（40%）：

   • 图纸数量与质量是否符合要求。
   • 图面整洁美观,布局合理。
   • 尺寸、标注、图例、符号等符合规范。
   • 设计表达准确,能清晰反映设计意图。

3. 独立工作能力与创新（15%）：

   • 是否能独立分析和解决问题。
   • 设计方案是否合理、经济。
   • 是否有个人见解和优化建议。

4. 答辩表现（15%）：

   • 的熟悉程度。
   • 表达能力、逻辑思维能力。
   • 回答问题的准确性和深度。

常用软件与工具推荐

• 绘图与建模： AutoCAD (基础必备), Civil 3D (专业道路BIM设计软件), 纬地道路 (国内常用，与CAD结合紧密)。
• 办公与计算： Microsoft Word/Excel (编写说明书、计算表格), Origin/MATLAB (用于数据分析和绘图)。
• 规范查询： 将电子版规范保存在手边，方便随时查阅。

希望这份详细的指导书能为你提供一个清晰的框架和思路,课程设计是一个挑战，但也是一个将知识融会贯通、收获巨大的过程，祝你设计顺利！
