冲压模具设计课程设计全攻略

冲压模具设计课程设计是材料成型及控制工程、机械设计制造及其自动化等专业学生在学完《冲压工艺与模具设计》等核心课程后，进行的一次综合性、实践性极强的训练,其目的在于：

巩固理论知识：将课堂上学到的冲压工艺、模具结构、材料力学等知识融会贯通。
培养工程能力：掌握从零件分析到模具设计的完整流程,提升解决实际工程问题的能力。
规范制图技能：熟练运用CAD/CAM软件（如AutoCAD, UG, SolidWorks等）进行二维工程图和三维建模。
熟悉行业标准：了解和运用冲压模具的国家标准、企业标准和设计规范。

第一阶段：准备与任务分析 (占总时间 10%)

这是整个设计的基石，方向错了,后续工作都是无用功。

仔细阅读课程设计任务书

任务书是“宪法”，必须逐字逐句理解,重点关注：

设计题目：通常是“XX零件的冲压模具设计”。
零件图：分析零件的形状、尺寸、精度、技术要求（如毛刺方向、平整度等）。
生产纲领：年产量（如10万件/年），这决定了模具的结构类型（如单工序模、复合模、级进模）和自动化程度。
设计要求：明确要求完成哪些内容（如：工艺方案论证、工艺计算、模具总装图、零件图、设计说明书等）。
提供的参考资料：指定的教材、手册、标准等。

零件的工艺性分析

拿到零件图后，不要急着画图，先从冲压工艺的角度进行“挑刺”。

结构工艺性：
- 冲裁件：检查孔边距、孔间距、槽宽、悬臂和凹槽的尺寸是否过小,是否满足最小壁厚要求。
- 弯曲件：检查弯曲半径是否过小（会导致开裂），直边高度是否足够，孔/槽的位置是否在变形区。
- 拉深件：检查形状是否对称，深度是否过大,圆角半径是否合理。
精度工艺性：零件的尺寸公差和形位公差要求是否过高？如果远超经济精度，需要与“客户”（或老师）沟通,或在说明书中提出修改建议。
材料工艺性：分析零件材料的牌号、厚度、力学性能（如抗拉强度、延伸率），材料决定了冲压工序的难度、模具工作零件的材料选择和热处理要求。

确定冲压工艺方案

这是设计的核心决策环节,需要提出多种方案并进行比较。

工序性质：确定需要哪些基本工序？如冲孔、落料、弯曲、拉深、翻边、整形等。
工序数量：是将所有工序集中在一副模具中（复合模/级进模）,还是分散在多副单工序模中？
工序顺序：对于多工序零件，合理安排顺序至关重要，先冲孔后弯曲，还是先弯曲后冲孔？（考虑孔是否会变形）
工序组合：
- 方案一（单工序模）：一副模具只完成一个工序，优点是模具结构简单、制造成本低、维修方便；缺点是工序多、生产效率低、占用设备和人员多。
- 方案二（复合模）：在压力机的一次行程内，在同一工位上完成两道或以上工序（如冲孔+落料），优点是零件精度高、平整度好、生产效率较高；缺点是模具结构复杂、制造难度大、成本高。
- 方案三（级进模）：在压力机的一次行程内，在不同工位上逐步完成多道工序，优点是生产效率极高、操作安全、易于实现自动化；缺点是模具结构最复杂、制造精度要求高、成本高。

如何选择？

根据生产纲领：大批量生产优先考虑级进模或复合模；小批量生产优先考虑单工序模。
根据零件精度：高精度零件优先考虑复合模。
根据零件形状：形状复杂、工序多的零件优先考虑级进模。
根据设备条件：吨位足够大的压力机是使用复合模和级进模的前提。

最终选择：通常需要列出2-3种可行方案，从质量、效率、成本、安全性等方面进行对比分析，最终确定一个最优方案,并说明理由。

第二阶段：工艺计算 (占总时间 20%)

方案确定后，需要进行详细的工艺计算,为模具设计提供数据。

排样设计

目的：在条料或板料上合理布置零件,以提高材料利用率。
方法：
- 选择排样方式：直排、斜排、对排、多排、混合排等。
- 确定搭边值：查阅《冲压模具设计手册》或相关标准，根据材料厚度、零件形状等确定最小的搭边值和侧搭边值。
- 计算条料宽度、进距（步距）。
- 计算一个进距内的材料面积和材料利用率 η = (A / B * S) * 100%，A 为零件面积，B 为条料宽度，S 为进距。
输出：绘制排样图，标注进距、搭边、条料宽度等关键尺寸。

工艺力计算

计算冲裁力、卸料力、推件力、弯曲力、拉深力等,为选择压力机提供依据。

冲裁力：F = L * t * τ (L 为冲裁轮廓周长，t 为材料厚度，τ 为材料抗剪强度)
卸料力/推件力：通常取冲裁力的 a% (a 值查手册)。
总冲压力：F_总 = F + F_卸 + F_推
弯曲力/拉深力：使用相应的经验公式或查图表计算。

压力中心的计算

目的：确保冲压力的作用线与压力机滑块的中心线重合，否则会导致模具偏载,影响模具寿命和零件精度。
方法：对于复杂形状，采用合力矩定理（即“各分力对某点力矩之和等于合力对该点的力矩”）进行计算，通常将坐标原点设在压力机中心，计算出 X 和 Y 方向的压力中心坐标。

凸、凹模刃口尺寸计算

原则：落料件以凹模为基准，间隙取在凸模上；冲孔件以凸模为基准,间隙取在凹模上。
公式：根据零件的精度等级和磨损情况，使用不同的公式进行计算，对于落料：
- 凹模尺寸：D_A = (D_max - x * Δ) + δ_A
- 凸模尺寸：D_T = (D_A - Z_min) - δ_T
- D_max 为零件最大极限尺寸，为零件公差，x 为磨损系数，Z_min 为最小双边间隙，δ_A, δ_T 为模具制造公差。
关键：正确选择基准、确定磨损方向、合理分配制造公差。

第三阶段：模具结构设计 (占总时间 40%)

这是将计算结果转化为具体模具结构的阶段，是设计的“肉”。

确定模具的总体结构

根据选定的工艺方案,确定模具的基本结构形式。

工作零件：凸模、凹模、凸凹模（用于复合模）。
定位零件：导料板、挡料销（固定式、活动式、始用挡料销）、导正销（用于级进模）、定位板。
卸料与推件零件：卸料板（刚性、弹性）、顶件器、废料切刀。
导向零件：导柱、导套。
模架：选择标准模架（如后侧导柱模架、中间导柱模架等）或自行设计。
固定与连接零件：模柄、上模座、下模座、垫板、固定板、螺钉、销钉。
其他零件：安全挡板、限位柱等。

选择标准件和非标准件

标准件：优先选用国家标准（GB）或行业标准，如模架、导柱导套、模柄、螺钉、销钉、弹簧等，这能大大缩短设计周期,降低成本。
非标准件：凸模、凹模、凸凹模、固定板、卸料板等需要根据零件形状和尺寸进行设计。

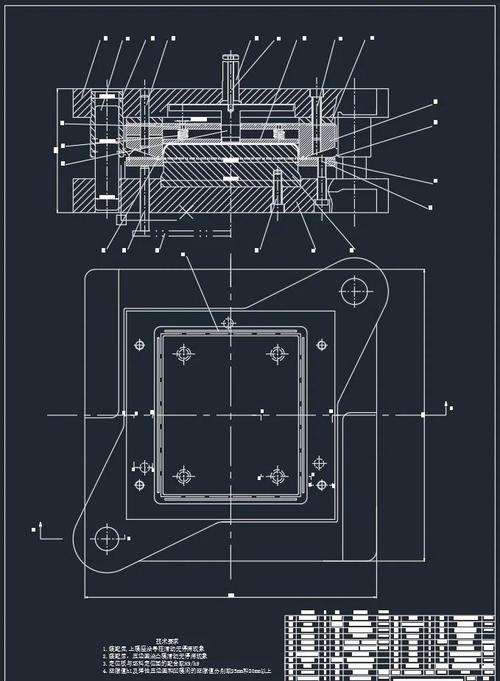

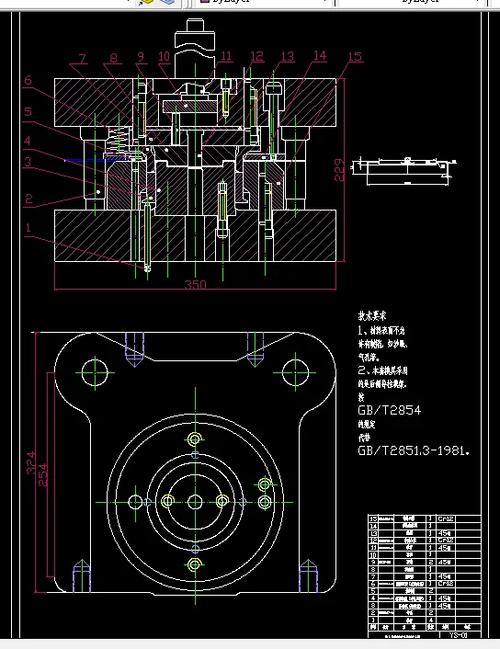

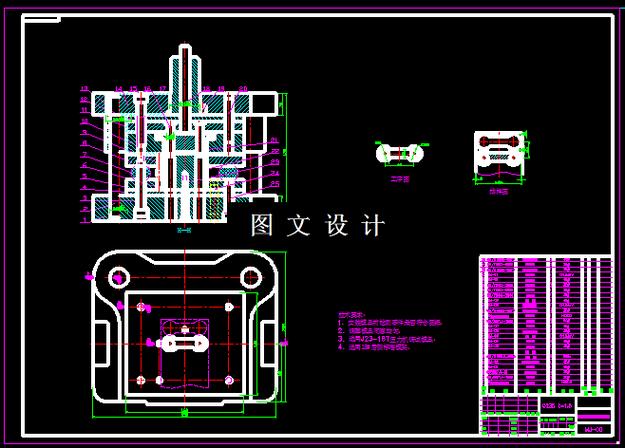

绘制模具总装配图

这是设计的核心成果，必须清晰、规范、完整。

主视图：绘制模具在闭合状态下的剖面图,能看清大部分零件的装配关系和相对位置。
俯视图：绘制上模俯视图（拿走上模座后所见）和下模俯视图（拿走下模座后所见），用于表达模具的平面布局、排样、螺钉销钉孔位置等。
局部剖视图/向视图：对于主视图和俯视图无法表达清楚的复杂结构,需要增加局部剖视图或向视图。
标注：
- 外形尺寸：模具的闭合高度、长、宽。
- 配合尺寸：主要零件的配合关系（如 H7/r6, H7/m6）。
- 关键尺寸：工作部分尺寸、闭合高度等。
- 技术要求：写明模具的装配、调试、使用、维护要求。“模具闭合高度：XXX mm”；“装配后保证凸模进入凹模深度为 X mm”；“打刻件号、生产日期”等。
- 零件序号和明细表：按顺时针或逆时针方向对零件进行编号，并在标题栏上方列出明细表，写明序号、名称、数量、材料、标准等信息。

绘制模具零件图

对总装图中非标准的、重要的零件绘制单独的零件图。

工作零件图：凸模、凹模、凸凹模，需标明刃口尺寸、公差、表面粗糙度（如 Ra 0.4~0.8）、材料（如 Cr12MoV）、热处理要求（如 HRC 58~62）。
结构零件图：固定板、卸料板、垫板等，需标明外形尺寸、孔位尺寸、配合要求、表面粗糙度等。
要求：视图完整、尺寸标注清晰、公差配合合理、技术要求明确。

第四阶段：设计说明书撰写与答辩准备 (占总时间 30%)

撰写《冲压模具设计说明书》

说明书是设计思想的文字体现，要求条理清晰、图文并茂、计算准确。

封面：包含设计题目、姓名、学号、日期、指导教师等。
目录。
1. 零件的工艺性分析：详细分析。
2. 冲压工艺方案的确定：对比分析,确定最优方案。
3. 排样设计与材料利用率计算：附排样图。
4. 工艺力计算与压力中心计算：列出公式和计算过程。
5. 凸、凹模刃口尺寸计算：列出公式和计算结果。
6. 模具结构设计：
  - 模具总体结构示意图。
  - 主要零部件的选择与设计说明（如模架选择、卸料方式等）。
  - 模具闭合高度的确定。
7. 压力机的选择：根据总冲压力和闭合高度，选择合适的压力机型号,并说明理由。
8. 模具的主要特点：总结本模具设计的创新点或优点。
参考文献：列出所有参考的书籍、手册、标准等。
附录：可以附上关键的计算手稿、CAD 图纸等。

打印图纸和说明书

图纸：按标准格式打印A0或A1的总装图和A3或A4的零件图。
说明书：按学校要求的格式排版打印。

准备答辩

答辩是展示你设计成果和口头表达能力的机会。

制作PPT：将设计说明书的核心内容（问题分析、方案确定、关键计算、结构设计、最终成果）提炼成10-15页的PPT。
演练演讲：控制好时间（通常5-8分钟），逻辑清晰，重点突出，能够自信、流畅地讲解你的设计思路和亮点。
预测问题：老师可能会提问：
- “你为什么选择复合模而不是级进模？”
- “你的材料利用率是多少？还有没有提高的可能？”
- “这个压力中心计算对吗？如果偏了怎么办？”
- “这个零件的公差要求这么高，你的模具能保证吗？”
- “这个弹簧的选型对吗？”
- “如果批量增加到100万件，你的设计需要做哪些修改？”
准备模型：如果条件允许，可以制作一个简单的3D打印模型，或用泡沫板制作简易模型,直观展示模具结构。
