交通灯控制器课程设计
设计任务与要求
1 设计任务 设计一个十字路口的交通灯控制系统，用于主干道（A方向）和支干道（B方向）的车辆与行人通行。
2 具体功能要求
-
基本功能：
- 主干道（A方向）： 通行时间较长，设有绿灯、黄灯。
- 支干道（B方向）： 通行时间较短，设有绿灯、黄灯。
- 行人过街信号： 分别为主干道和支干道的行人设置红绿灯，行人绿灯亮时，对应车道的车灯必须为红灯。
- 正常时序循环：
- 状态1（主干道通行）： A方向车绿灯亮，B方向车红灯亮，A方向行人红灯亮，B方向行人绿灯亮。
- 状态2（主干道过渡）： A方向车黄灯亮，B方向车红灯亮，A方向行人红灯亮，B方向行人绿灯亮（黄灯亮时，行人绿灯通常保持不变或闪烁，这里简化为保持）。
- 状态3（支干道通行）： A方向车红灯亮，B方向车绿灯亮，A方向行人绿灯亮，B方向行人红灯亮。
- 状态4（支干道过渡）： A方向车红灯亮，B方向车黄灯亮，A方向行人绿灯亮，B方向行人红灯亮。
- 系统能够按照上述状态自动循环。
-
扩展功能（可选，用于提高设计难度和完整性）：
- 紧急车辆优先： 当有紧急车辆（如消防车、救护车）通过时，两个方向的车灯全部变为红灯，以便紧急车辆快速通过，可以使用一个外部中断按键来模拟。
- 手动切换模式： 在特定情况下（如夜间车流量少），可以手动将系统切换到“闪烁黄灯”模式，提醒车辆慢行。
- 倒计时显示： 使用数码管或LED点阵显示当前状态剩余的秒数，增强人机交互性。
-
技术指标：
- 时钟频率： 使用实验箱提供的时钟信号（如1Hz或4Hz）。
- 绿灯时间： 主干道绿灯 45秒，支干道绿灯 25秒。
- 黄灯时间： 两个方向的黄灯均为 5秒。
- 输出驱动： 能驱动LED指示灯。
方案论证与选择
1 核心思想 交通灯控制器的核心是一个状态机，系统在不同时间处于不同的状态，每个状态对应一组特定的灯亮或灭，控制器的作用就是在时钟的驱动下，按照预设的时序，从一个状态平稳地切换到下一个状态。
2 实现方案对比

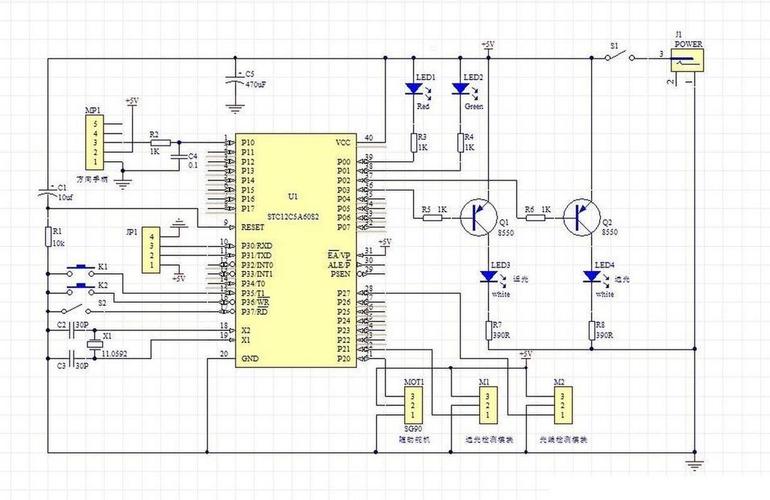

| 方案 | 优点 | 缺点 | 适用性 |
|---|---|---|---|
| 纯计数器方案 | 设计简单，逻辑清晰，易于理解，对于固定时序的系统非常可靠。 | 灵活性差，若需修改时间，需重新设计计数器，扩展功能（如紧急模式）实现较复杂。 | 非常适合作为课程设计的入门方案，能很好地掌握时序逻辑设计。 |
| 微控制器/单片机方案 | 功能强大，灵活性极高，编程实现简单，易于添加复杂功能（如倒计时显示、串口通信）。 | 需要软件编程知识，偏离了“数字逻辑”课程设计的初衷（硬件描述语言/逻辑门电路）。 | 适合电子综合设计或嵌入式系统课程，不适合本课程。 |
| 状态机 + 可编程逻辑器件 | 灵活性介于前两者之间，可以修改代码来改变时序，是现代数字设计的标准方法。 | 需要掌握硬件描述语言（如Verilog/VHDL）和EDA工具。 | 本课程设计的最佳选择，既能体现硬件设计的思想，又具备现代设计的灵活性。 |
3 方案选择 我们选择方案1（纯计数器方案）作为基础，并采用方案3（状态机 + HDL）的实现方式，这样既能保证设计的严谨性，又能通过代码的修改轻松调整时间参数，并方便地加入扩展功能。
详细设计
1 系统总体框图
+-----------------+
| 时钟源 | (如 1Hz)
+-------+---------+
|
v
+-------+---------+
| 控制器 | <----+
| (状态机+计数器) | |
+-------+---------+ |
| |
v (控制信号) |
+-------+---------+ |
| 译码驱动 | |
| (LED灯显示电路) | |
+-------+---------+ |
| |
v (输出) |
+-------+---------+ |
| 交通灯 | |
| (车灯, 人灯) | |
+-----------------+ |
^ |
+-------+---------+ |
| 紧急信号 | (按键/中断)
+-----------------+2 状态机设计
我们将系统划分为4个主要状态。
| 状态名 | 车A | 车B | 人A | 人B | 持续时间 |
|---|---|---|---|---|---|
S_A_GREEN |
绿 | 红 | 红 | 绿 | 45s |
S_A_YELLOW |
黄 | 红 | 红 | 绿 | 5s |
S_B_GREEN |
红 | 绿 | 绿 | 红 | 25s |
S_B_YELLOW |
红 | 黄 | 绿 | 红 | 5s |
- 状态编码：使用2位二进制编码。
S_A_GREEN=00S_A_YELLOW=01S_B_GREEN=10S_B_YELLOW=11
3 模块划分（Verilog HDL实现）
我们可以将整个系统划分为以下几个模块：
- 顶层模块 (
traffic_light_top): 例化所有子模块，连接输入输出。 - 状态机控制模块 (
state_machine): 核心控制逻辑。- 包含一个状态寄存器（
reg [1:0] current_state, next_state）。 - 包含一个计时器（
reg [5:0] timer）。 - 状态转移逻辑：
always @(posedge clk)，根据当前状态和计时器值决定下一个状态。 - 计时逻辑：
always @(posedge clk)，在每个时钟周期递增计时器，并在状态切换时清零。
- 包含一个状态寄存器（
- 紧急模式处理模块 (
emergency_handler): (可选)- 检测紧急信号（
emergency）。 - 如果有紧急信号,强制状态机进入一个“全红灯”状态，直到紧急信号解除。
- 检测紧急信号（
- 输出译码模块 (
decoder):- 根据当前状态
current_state，译码出控制8个灯（车A绿/黄/红，车B绿/黄/红，人A绿/红，人B绿/红）的控制信号。
- 根据当前状态

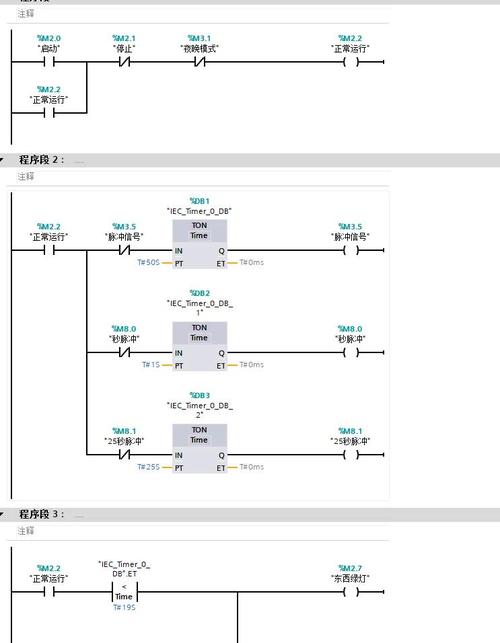

Verilog HDL 代码示例 (基础版)
// traffic_light.v
`timescale 1ns / 1ps
module traffic_light(
input clk, // 1Hz 时钟信号
input reset_n, // 低电平复位
output reg car_a_g, // 主干道车绿灯
output reg car_a_y, // 主干道车黄灯
output reg car_a_r, // 主干道车红灯
output reg car_b_g, // 支干道车绿灯
output reg car_b_y, // 支干道车黄灯
output reg car_b_r, // 支干道车红灯
output reg ped_a_g, // 主干道人绿灯
output reg ped_a_r, // 主干道人红灯
output reg ped_b_g, // 支干道人绿灯
output reg ped_b_r // 支干道人红灯
);
// 定义状态编码
parameter S_A_GREEN = 2'b00;
parameter S_A_YELLOW = 2'b01;
parameter S_B_GREEN = 2'b10;
parameter S_B_YELLOW = 2'b11;
// 定义时间参数 (单位: 秒)
parameter T_A_GREEN = 45;
parameter T_A_YELLOW = 5;
parameter T_B_GREEN = 25;
parameter T_B_YELLOW = 5;
// 内部信号
reg [1:0] current_state, next_state;
reg [5:0] timer; // 6位计数器，最大可计数63秒，足够用
// 状态寄存器
always @(posedge clk or negedge reset_n) begin
if (!reset_n) begin
current_state <= S_A_GREEN;
end else begin
current_state <= next_state;
end
end
// 计时器逻辑
always @(posedge clk or negedge reset_n) begin
if (!reset_n) begin
timer <= 6'd0;
end else if (current_state != next_state) begin
timer <= 6'd0; // 状态切换时，计时器清零
end else begin
timer <= timer + 1; // 每个时钟周期加1
end
end
// 状态转移逻辑 (组合逻辑)
always @(*) begin
next_state = current_state; // 默认保持当前状态
case (current_state)
S_A_GREEN: begin
if (timer == T_A_GREEN - 1) begin // 计时到T_A_GREEN-1，下一个时钟周期切换
next_state = S_A_YELLOW;
end
end
S_A_YELLOW: begin
if (timer == T_A_YELLOW - 1) begin
next_state = S_B_GREEN;
end
end
S_B_GREEN: begin
if (timer == T_B_GREEN - 1) begin
next_state = S_B_YELLOW;
end
end
S_B_YELLOW: begin
if (timer == T_B_YELLOW - 1) begin
next_state = S_A_GREEN;
end
end
default: next_state = S_A_GREEN;
endcase
end
// 输出译码逻辑 (组合逻辑)
always @(*) begin
// 默认所有灯灭，避免锁存器
car_a_g = 1'b0;
car_a_y = 1'b0;
car_a_r = 1'b0;
car_b_g = 1'b0;
car_b_y = 1'b0;
car_b_r = 1'b0;
ped_a_g = 1'b0;
ped_a_r = 1'b0;
ped_b_g = 1'b0;
ped_b_r = 1'b0;
case (current_state)
S_A_GREEN: begin // 主干道通行
car_a_g = 1'b1;
car_b_r = 1'b1;
ped_a_r = 1'b1;
ped_b_g = 1'b1;
end
S_A_YELLOW: begin // 主干道过渡
car_a_y = 1'b1;
car_b_r = 1'b1;
ped_a_r = 1'b1;
ped_b_g = 1'b1;
end
S_B_GREEN: begin // 支干道通行
car_a_r = 1'b1;
car_b_g = 1'b1;
ped_a_g = 1'b1;
ped_b_r = 1'b1;
end
S_B_YELLOW: begin // 支干道过渡
car_a_r = 1'b1;
car_b_y = 1'b1;
ped_a_g = 1'b1;
ped_b_r = 1'b1;
end
endcase
end
endmodule
仿真与验证
1 仿真工具 使用 ModelSim, Vivado, Quartus 等 EDA 工具进行行为级或时序仿真。
1 测试平台 (Testbench) 思路
- 生成时钟和复位信号：在
initial块中定义。 - 实例化被测模块：将上面的
traffic_light模例化。 - 编写激励：
- 先进行复位操作。
- 然后等待足够长的时间,观察
current_state和timer的变化，以及各个输出引脚的信号是否按预期时序变化。 - 检查点：
S_A_GREEN状态是否持续 45 个时钟周期？- 之后是否切换到
S_A_YELLOW？ S_A_YELLOW状态是否持续 5 个时钟周期？- 之后是否切换到
S_B_GREEN？ - ...如此循环往复，检查所有状态。
2 硬件验证
- 引脚锁定：在 Quartus/Vivado 中，将设计中的输入输出信号（
clk,reset_n,car_a_g...）锁定到 FPGA 开发板或实验箱的实际物理引脚上。 - 下载配置：将生成的
.sof或.bit文件下载到 FPGA 芯片中。 - 观察结果：通过开发板上的 LED 指示灯观察交通灯的运行情况，看是否符合设计要求。
扩展功能设计思路
1 紧急车辆优先
- 增加输入：增加一个输入
emergency。 - 修改状态机：增加一个
S_EMERGENCY状态（编码为2'bxx）。 - 修改转移逻辑：在
always @(*)块中，emergency为高电平，则无条件将next_state设为S_EMERGENCY。 - 修改输出逻辑：在
S_EMERGENCY状态下，所有车灯（car_a_g/y/r,car_b_g/y/r）都输出红灯，行人灯保持不变或全灭。 - 退出条件：当
emergency信号变为低电平时，状态机应从S_EMERGENCY切换到之前的状态，可以增加一个prev_state寄存器来记录进入紧急前的状态。

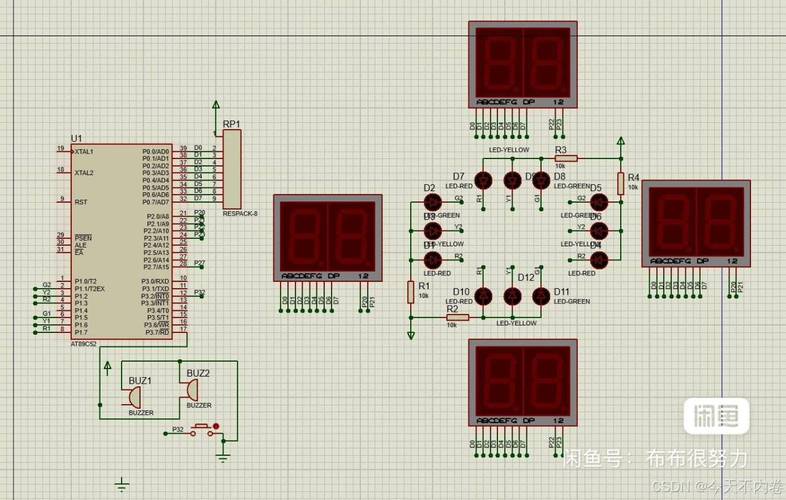

2 倒计时显示
- 增加模块：增加一个
BCD_Driver模块，将6位的计时器timer转换成两位 BCD 码（十位和个位）。 - 增加输出：增加8个输出，用于驱动两个7段数码管（分别显示十位和个位）。
- 连接：将
timer的值连接到BCD_Driver的输入，再将BCD_Driver的输出连接到顶层模块的数码管引脚。
设计总结
本设计成功地实现了一个基于有限状态机的十字路口交通灯控制器,通过采用 Verilog HDL 进行硬件描述，设计具有结构清晰、易于修改和扩展的优点。
- 优点：方案可靠，时序精确，完全符合数字逻辑课程设计的要求，并锻炼了状态机设计、模块化编程和仿真验证的能力。
- 不足与展望：基础版本功能相对简单，未来可以进一步研究更复杂的交通流模型，例如根据传感器检测到的车流量动态调整绿灯时间，这将引入更复杂的控制算法，是很好的深化方向。
