机械设计基础课程设计

下面我将为你提供一个全方位、保姆级的课程设计指南，从设计任务、流程、方法到注意事项,希望能帮助你顺利完成这次设计。

第一部分：课程设计是什么？为什么重要？

核心定义

课程设计是在学完《机械设计基础》（或《机械原理》、《机械设计》等）课程后，围绕一个具体的机械装置（最常见的是二级圆柱齿轮减速器），独立或小组完成从方案分析、参数计算、结构设计、零件选型到绘制图纸、撰写说明书的全过程。

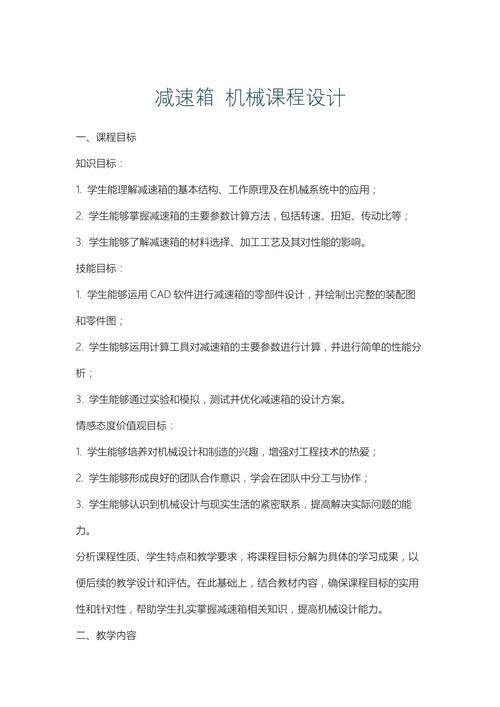

设计目的

• 巩固理论知识： 将课本上的公式、图表、标准应用到实际问题中。
• 培养工程能力： 学习如何进行方案决策、参数优化、结构工艺性分析和标准件选用。
• 掌握设计流程： 熟悉一个机械产品从概念到图纸的完整设计过程。
• 提升软件技能： 熟练运用CAD软件（如AutoCAD, SolidWorks, UG等）进行二维工程图和三维建模。
• 锻炼规范意识： 学习并严格遵守国家标准、制图规范和技术文件编写规范。

第二部分：课程设计的核心任务——以二级圆柱齿轮减速器为例

减速器是课程设计的“经典款”,因为它几乎涵盖了机械设计的所有核心知识点。

设计任务书

通常老师会下发一份任务书,包含以下关键信息：

• 传动方案： 电动机 -> 联轴器 -> 减速器 -> 工作机。
• 已知参数：
  • 工作机所需功率 P (kW)
  • 工作机转速 n (r/min)
  • 工作条件：如连续工作、单向运转、载荷平稳等。
  • 使用寿命：如每年工作300天,寿命5年等。
  • 其他要求：如尺寸限制、材料供应等。

设计流程（八大步骤）

这是你整个设计的路线图，请严格按照顺序进行,每一步都为下一步打下基础。

传动方案的确定与分析

• 任务： 分析任务书给出的传动方案，明确电动机、减速器、工作机之间的连接关系。
• 要点：
  • 确定总传动比 i_总 = n_电机 / n_工作机。
  • 分配传动比：将总传动比合理分配给高速级（电机侧）和低速级齿轮传动，通常遵循“等强度、等体积、润滑方便”的原则，高速级传动比略小于低速级，i_高 ≈ (1.1 ~ 1.5) * √i_总。

电动机的选择

• 任务： 根据工作机所需功率 P 和总传动比 i_总,选择合适的电动机型号。
• 计算过程：
  1. 计算工作机所需功率 P_工作 = P。
  2. 计算所需电动机的输出功率 P_d = P_工作 / η_总。
     • η_总 是总效率，η_总 = η_轴承 * η_联轴器 * η_齿轮1 * η_齿轮2 * ...
     • 各部件效率可查手册（如齿轮传动效率η_齿≈0.97，滚动轴承效率η_轴≈0.99，联轴器效率η_联≈0.99）。
  3. 根据 P_d 和 n_工作 计算所需电机转速 n_d = n_工作 * i_总。
  4. 根据 P_d 和 n_d 查阅《机械设计手册》或电机样本，选择最接近的电机型号，记下额定功率 P_ed、满载转速 n_m。

运动和动力参数计算

• 任务： 计算传动系统中各轴的转速、功率和转矩,为后续设计提供依据。
• 计算过程：
  1. 计算各轴转速：
     • I轴（电机轴）: n_I = n_m
     • II轴（中间轴）: n_II = n_I / i_高
     • III轴（输出轴）: n_III = n_II / i_低
  2. 计算各轴输入功率：
     • P_I = P_d
     • P_II = P_I * η_轴承 * η_齿_高
     • P_III = P_II * η_轴承 * η_齿_低
  3. 计算各轴输入转矩：
     • T = 9550 * P / n (P单位为kW, n单位为r/min, T单位为N·m)
     • T_I = 9550 * P_I / n_I
     • T_II = 9550 * P_II / n_II
     • T_III = 9550 * P_III / n_III

传动零件的设计计算 这是设计的核心,主要针对齿轮和轴。

• 齿轮设计：
  1. 高速级齿轮： 根据传递的功率、转速、传动比，按齿面接触疲劳强度设计齿轮的主要参数（中心距 a_高、模数 m_高、小齿轮齿数 z1）,然后按齿根弯曲疲劳强度进行校核。
  2. 低速级齿轮： 同理，根据低速级传递的功率、转速、传动比进行设计和校核。
  3. 最终确定： 确定两对齿轮的 m, z, a, d（分度圆直径）、b（齿宽）等参数,并计算齿轮的几何尺寸。
• 轴的设计：
  1. 初步设计（按扭转强度估算）： d ≥ C * ∛(P/n)，估算各轴的最小直径，并考虑键槽影响进行放大,此直径为轴与联轴器或齿轮连接处的轴径。
  2. 结构设计： 根据估算的轴径和安装的零件（齿轮、轴承、键等），设计出轴的详细结构（阶梯轴）。
  3. 精确校核：
     • 校核轴的强度： 画出轴的受力简图（弯矩图、扭矩图）,按弯扭合成强度理论进行校核。
     • 校核轴的刚度： 对于重要的轴,还需校核其弯曲刚度和扭转刚度。

轴系零件的选择与校核

• 轴承选择：
  1. 根据轴的受力（径向力、轴向力）、转速、工作条件，选择轴承类型（常用深沟球轴承或角接触球轴承）。
  2. 计算轴承的当量动载荷 P。
  3. 根据预期寿命要求，计算所需的基本额定动载荷 C'。
  4. 查手册选择轴承型号，确保其 C > C'。
• 键连接选择与校核：
  1. 根据轴径和轮毂孔径，选择键的类型（普通平键）和尺寸（b×h×L）。
  2. 校核键的挤压强度和剪切强度。

减速器箱体及附件设计

• 箱体设计： 确定箱体的结构（剖分式或整体式）、中心高、壁厚、分箱面尺寸、地脚螺栓孔位置等,这是凭经验和参考标准进行结构设计。
• 附件设计： 设计和选择各种附件，并确定其位置和尺寸。
  • 窥视孔和视孔盖： 用于观察齿轮啮合情况。
  • 通气器： 平衡内外气压。
  • 油标/油尺： 检测油位。
  • 放油螺塞： 更换润滑油。
  • 定位销： 保证箱体和箱盖的安装精度。
  • 起吊环/钩： 用于搬运。
  • 轴承端盖： 固定轴承和密封。

绘制装配图和零件图

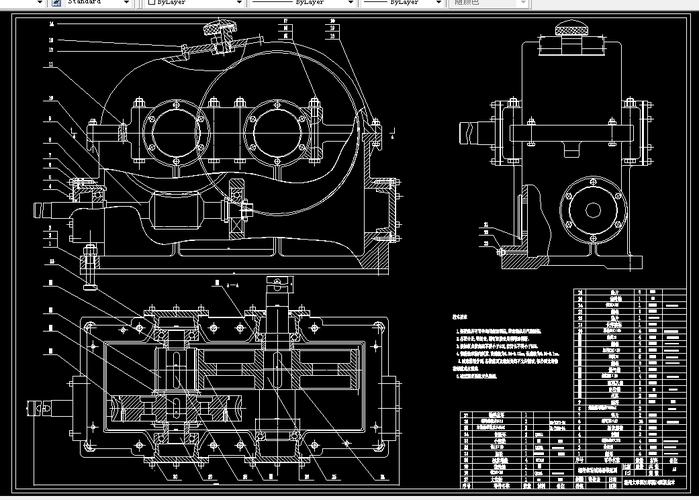

• 装配图：
  • 视图选择： 通常采用三个视图（主、俯、左），并可能用到局部剖视图、向视图等。
  • 绘制步骤：
    1. 画出图框、标题栏、明细栏。
    2. 画出主要中心线、齿轮分度圆、轴线。
    3. 画出齿轮、轴、轴承等主要零件的轮廓。
    4. 画出箱体、端盖等附件。
    5. 标注必要的尺寸（特性尺寸、配合尺寸、安装尺寸、外形尺寸）。
    6. 标注技术要求（如啮合侧隙、接触斑点、润滑要求、密封要求等）。
    7. 编写零件序号,填写明细栏和标题栏。
• 零件图：
  • 选择关键的非标准零件（如齿轮、轴、箱体）绘制。
  • 每个零件图都应包含一组完整的视图、尺寸标注、形位公差、表面粗糙度、技术要求和标题栏。

编写设计计算说明书

• 将上述所有设计计算过程、公式、数据、结果、选型依据等，整理成一份条理清晰、图文并茂的技术文档。
• 格式： 包括封面、目录、设计任务书、正文（按八大步骤分章节）、参考文献、附录等。

第三部分：常用工具与资源

• 核心工具：
  • CAD软件： AutoCAD (二维必备), SolidWorks/UG/CATIA (三维建模，强烈推荐)。
  • 计算器： 科学计算器。
• 核心资料（必查）：
  • 《机械设计手册》： 你的“圣经”，包含了所有标准、公式、材料、数据,电子版和纸质版都要准备好。
  • 《机械设计基础》教材： 理论依据和设计方法。
  • 课程设计指导书： 学校老师编写的,有具体要求和格式。
  • 国家标准： 如GB/T 10095-2008《渐开线圆柱齿轮精度》等。

第四部分：常见问题与避坑指南

1. “算”与“画”脱节： 计算出的参数和画出的图纸尺寸不一致。【解决方案】 边算边画，画图时发现不合理,立刻返回修改计算。
2. 结构设计不合理： 轴肩过高、轴承无法安装、齿轮与箱体干涉、螺栓装不上去。【解决方案】 多看减速器实物图或优秀图纸，理解结构工艺性,多画几个局部放大图检查细节。
3. 标准件选用错误： 轴承型号、键的尺寸、螺栓规格不符合要求。【解决方案】 严格按照手册选用，注意与轴、孔的配合。
4. 图纸不规范： 线型错误、尺寸标注不全、公差配合混乱、技术要求不明确。【解决方案】 严格遵守《机械制图》国家标准,多看范例。
5. 说明书像“流水账”： 只有公式和数字，没有分析、说明和结论。【解决方案】 在每个计算步骤后，用文字简要说明你的设计思路、选型依据和结论。

第五部分：心态与建议

• 不要怕犯错： 课程设计就是一个不断试错、修正、完善的过程,遇到问题是正常的。
• 勤于沟通： 多和同学讨论，多向老师请教,有时候别人的一句话就能点醒你。
• 善用资源： 不要闭门造车,多参考优秀的课程设计作品和手册。
• 尽早开始： 不要拖到最后，每天完成一小部分，积少成多,压力会小很多。
• 注重细节： 工程设计，细节决定成败,一个小的疏忽可能导致整个设计失败。

祝你课程设计顺利，收获满满！这不仅是一个学分，更是你工程师生涯的第一次“实战演练”,加油！
