《工装施工图深化设计与实战》课程大纲

课程概述

课程名称： 工装施工图深化设计与实战

课程目标： 本课程旨在系统性地培养学员掌握工装（商业空间、办公空间、餐饮空间等）施工图深化设计的全流程技能，学员将学习如何从概念设计出发，深化为一套完整、规范、可指导现场施工的图纸，并理解深化设计在项目管理、成本控制和现场沟通中的关键作用，最终目标是培养能够独立、高效、高质量完成深化工作的专业人才。

适用人群：

• 室内设计专业在校学生,希望提升实战能力。
• 刚入行的室内设计师助理,希望系统学习深化流程。
• 有一定经验的设计师,希望规范制图标准，提升图纸质量和效率。
• 希望转行进入室内设计领域的相关从业者（如建筑、环艺、家具设计等）。

课程特色：

• 全流程覆盖： 从设计任务书解读到竣工归档，完整还原项目周期。
• 实战导向： 以真实项目案例为驱动，强调解决实际问题的能力。
• 软件精通： 重点讲解AutoCAD，并引入SketchUp、Revit等辅助工具。
• 规范为王： 严格遵循国家制图标准和行业规范，培养专业素养。
• 沟通为王： 强调图纸作为“设计师与施工方沟通的语言”，深化沟通技巧。

课程模块详解

基础理论与职业素养 (占总课时 10%)

1. 工装施工图深化概述
   • 什么是施工图深化？它与方案设计、扩初设计的关系。
   • 深化设计师的角色与职责：设计师、项目经理、施工方之间的“翻译官”。
   • 深化设计的重要性：控制成本、保证效果、规避风险、提高效率。
2. 国家制图标准与行业规范
   • 《房屋建筑制图统一标准》(GB/T 50001) 核心解读。
   • 《建筑制图标准》(GB/T 50104) 核心解读。
   • 室内设计制图图例、线型、比例、尺寸标注规范。
   • 常见空间类型（办公、餐饮、零售）的特殊规范要求。
3. 设计任务书解读与分析
   • 如何解读客户需求、设计定位、预算限制、工期要求。
   • 分析项目难点与重点（如特殊造型、消防要求、声学要求等）。
   • 制定深化设计计划与时间节点。

核心软件技能深化 (占总课时 20%)

1. AutoCAD 高级应用
   • 图层管理： 建立科学、规范的图层命名体系（如：DL-墙体、FZ-装饰、SJ-家具、SD-水电）。
   • 块与属性： 创建标准图块（门、窗、家具、灯具），使用属性块进行快速标注。
   • 工具选项板与设计中心： 建立个人资源库，提高绘图效率。
   • 高级标注与样式： 创建多重引线、标注样式，统一图纸标注风格。
   • 图纸集管理： 使用图纸集功能组织整套图纸，方便批量打印与管理。
   • 打印与布局： 精确设置视口、比例，打印出符合要求的图纸。
2. SketchUp / Revit 辅助深化
   • SketchUp： 如何利用SU模型快速生成平面、立面、剖面图，作为CAD绘图的参考和校对。
   • Revit (可选，进阶内容)： 了解BIM概念，学习如何用Revit进行简单的模型搭建和图纸生成，理解其与CAD工作流的异同。

施工图深化全流程实战 (占总课时 50%)

以一个“精品咖啡馆”或“联合办公空间”为贯穿案例，进行分模块深化。

1. 平面图深化
   • 原始结构图： 现场勘测尺寸复核，墙体、梁、柱、门窗洞口定位。
   • 平面布置图： 家具、陈设、绿化的精确定位与尺寸标注。
   • 地面铺装图： 不同材料（地砖、木地板、地毯）的分界、铺装方式、规格、编号标注。
   • 天花布置图： 吊顶造型、灯具、风口、喷淋、烟感的定位与尺寸。
   • 开关插座定位图： 强弱电点位、开关类型、控制逻辑的详细标注。
   • 索引图： 为立面图、剖面图、节点图等建立清晰的索引关系。
2. 立面图深化
   • 立面索引： 如何根据平面图准确找到所有需要表达的立面。
   • 立面施工图： 材料分界、尺寸、标高、门窗洞口、固定家具、装饰造型的详细表达。
   • 立面材料表： 在图纸上或单独附页，列出每个立面所用材料的名称、规格、品牌、颜色等。
3. 剖面图与节点图深化
   • 剖面图： 选择能反映复杂构造或空间关系的剖面，表达吊顶、墙体、地面的内部结构、材料层次、尺寸关系。
   • 节点大样图： 这是深化设计的核心和难点。
     • 收口节点： 不同材料之间的交接处理（如石材与木饰面、墙面与地面）。
     • 固定家具节点： 吧台、卡座、定制柜体的内部结构、材料、五金件。

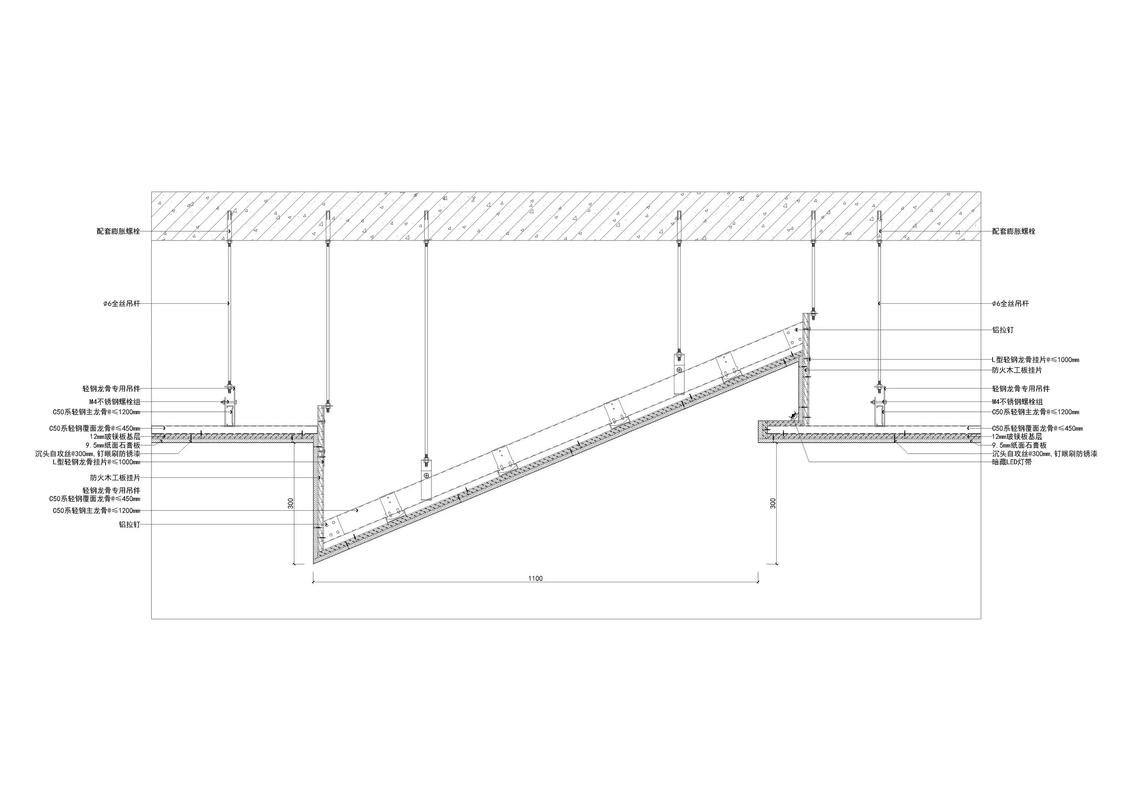

     • 特殊造型节点： 弧形吊顶、异形墙面等的骨架、基层、面层构造。
     • 节点图绘制原则： 必须包含“三要素”：材料、尺寸、工艺。
4. 水、电、暖通图纸深化
   • 给排水点位图： 上水、下水、排水点位定位，管径标注。
   • 强弱电点位图： 灯具、插座、开关、网络、电话等点位定位，回路编号。
   • 消防喷淋与烟感点位图： 根据规范进行定位和设计。
   • 空调/新风点位图： 风口、设备定位及冷媒管走向示意。
   • （此部分可与机电工程师协作完成，但设计师需懂规范和基本逻辑）

图纸输出、审核与项目管理 (占总课时 15%)

1. 图纸集整理与排版
   • 图纸目录、设计说明、材料表、门窗表的编制。
   • 图纸封面、会签栏、图框的标准化。
   • 整套图纸的逻辑顺序和排版布局。
2. 图纸审核与自检
   • 三审三校： 设计师自审、交叉互审、项目负责人终审。
   • 常见错误检查清单： 尺寸错误、材料冲突、索引错误、遗漏项等。
3. 图纸交底与现场配合
   • 图纸交底会： 如何向施工单位、监理方清晰地讲解设计意图和技术要点。
   • 现场问题处理： 如何应对现场与图纸不符的情况，进行设计变更。
   • 变更管理： 设计变更单的规范流程与记录。
4. 竣工图绘制

   根据现场施工的最终情况,绘制与实际情况一致的竣工图，作为最终交付成果和维保依据。

职业发展与进阶 (占总课时 5%)

1. 作品集制作技巧

   如何将一套完整的施工图整理成专业的作品集,突出自己的深化能力。

2. 行业趋势与工具
   • BIM技术在深化设计中的应用前景。
   • 渲染、VR等可视化工具在深化过程中的辅助作用。
3. 沟通与协作能力提升

   如何与客户、项目经理、施工方、材料商进行高效沟通。

教学方法与资源

• 理论讲解 + 案例分析： 每个知识点都配合实际案例进行剖析。
• 软件演示 + 实操练习： 教师实时演示，学员同步练习，并布置课后作业。
• 项目驱动式教学： 以一个完整项目为主线，贯穿所有模块，学完即掌握一个真实项目经验。
• 小组讨论与互评： 针对作业和案例进行小组讨论，互相学习，共同进步。
• 导师一对一辅导： 针对学员在练习中遇到的具体问题进行个性化指导。
• 学习资源： 提供标准图集、常用图块库、材料库、优秀图纸案例等。

学习成果与评估

• 最终成果： 独立完成一套至少包含10张以上专业图纸的完整施工图深化文件（平面、立面、剖面、节点等）。
• 过程评估： 课堂练习、课后作业、小组讨论参与度。
• 能力评估：
  • 规范性： 图纸是否符合国家及行业标准。
  • 完整性： 图纸是否表达清晰，无重大遗漏。
  • 准确性： 尺寸、材料、标注是否准确无误。
  • 可实施性： 图纸是否具有指导现场施工的能力。
  • 效率： 是否能熟练运用软件工具，高效完成工作。

通过本课程的学习,学员将不仅掌握一套“术”，更能理解一套“道”，成为一名既懂设计又懂工程、既能画图又能沟通的优秀工装深化设计师。
