PLC零基础如何自学入门？

太棒了！PLC（可编程逻辑控制器）是现代工业自动化的核心，掌握它意味着打开了一扇通往高薪技术岗位的大门，零基础自学PLC完全可行，但需要清晰的路径和持续的努力。

这是一份为你量身打造的,从零到一的PLC自学入门完整指南。

第一阶段：思想准备与基础认知 (1-2周)

在开始写代码之前,你必须先理解PLC是什么，以及为什么它如此重要。

什么是PLC？

• 官方定义：一种专为工业环境设计的数字运算操作的电子装置，它采用一种可编程的存储器，在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式或模拟式的输入/输出，控制各种类型的机械设备或生产过程。
• 大白话理解：工业用的大脑，它取代了传统的继电器电路，通过编写程序来控制电机、阀门、传感器、指示灯等设备，实现自动化生产。

PLC的核心优势

• 可靠性高：抗干扰能力强，能在恶劣的工业环境下稳定工作。
• 灵活性强：修改程序即可改变控制逻辑，无需改动硬件接线。
• 编程简单：梯形图语言直观易懂，类似电气继电器电路图。
• 扩展性好：可以根据需要增加输入输出模块，扩展控制规模。

PLC能做什么？（应用场景）

• 工厂自动化：汽车装配线、食品包装、物流分拣等。
• 过程控制：化工、冶金、电力等领域的连续生产过程。
• 楼宇自动化：电梯控制、空调系统、智能照明。
• 设备控制：机床、机器人、注塑机等单机设备。

需要哪些预备知识？

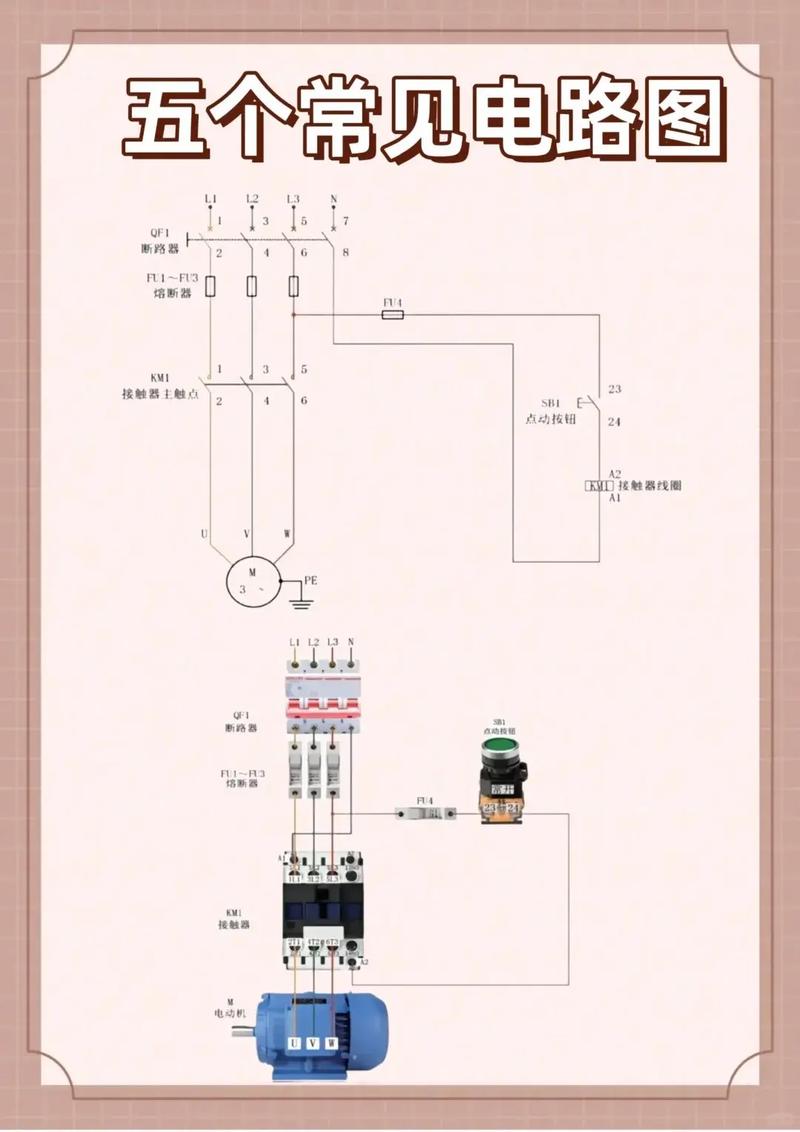

• 基础电路知识：必须！了解直流电、交流电，知道常开、常闭触点，继电器的工作原理，如果不懂继电器电路，直接学PLC会非常困难。
• 基本计算机操作：会开关机、安装软件、复制粘贴文件即可。
• 逻辑思维能力：理解“....”、“与、或、非”等基本逻辑。

第二阶段：硬件入门与软件安装 (1-2周)

理论结合实践,从最主流的PLC开始。

选择主流品牌和型号

• 入门首选：西门子
  • 型号：S7-200 SMART 或 S7-1200。
  • 理由：市场占有率高，资料、教程、社区支持最丰富，中文资料尤其多，S7-200 SMART是专为入门和小型项目设计的，性价比极高，非常适合自学。
• 次选：三菱
  • 型号：FX系列 (如 FX3U-32MR/ES)。
  • 理由：在中国市场普及率极高，尤其在老设备中，编程逻辑简单，上手快。
• 其他品牌：欧姆龙、罗克韦尔等，等基础打好后再了解也不迟。

了解PLC的基本构成

• CPU (中央处理器)：PLC的大脑，负责执行程序。
• 电源模块：为PLC各部分提供工作电源。
• 输入模块：连接外部传感器、按钮等，将外部信号（如按钮按下、传感器检测到物体）转换成PLC能识别的数字信号。
• 输出模块：连接外部执行器，如接触器、电磁阀、指示灯、电机等，将PLC的指令转换成驱动这些设备的信号。
• 通信接口：用于连接电脑、触摸屏、其他PLC等。

购买入门硬件套装

• 核心设备：一台S7-200 SMART CPU SR20 或 S7-1200 CPU 1214C DC/DC/DC，这是你的“学习主机”。
• 编程电缆：USB-PPI 或 USB/TCP 适配器，用于连接电脑和PLC。
• 可选但强烈推荐：
  • 数字量输入模块：几个按钮开关。
  • 数字量输出模块：几个24V继电器、指示灯。
  • 电源：一个24V DC开关电源，为你的整个实验系统供电。
  • 导线、端子：用于连接。
• 购买渠道：淘宝、阿里巴巴上有很多“PLC学习套装”，可以一站式购齐，省去选型麻烦。

安装编程软件

• 西门子：下载并安装 TIA Portal (博途) V15/V16/V17 版本，这是西门子统一的编程平台，集成了PLC、HMI（触摸屏）、变频器等所有产品的编程环境，安装包很大，请确保电脑配置足够。
• 三菱：下载并安装 GX Works2 或 GX Works3。

第三阶段：核心概念与编程语言 (2-4周)

这是学习的核心,也是最需要花时间的地方。

扫描工作方式

理解PLC的“心跳”——循环扫描。

• 输入采样：读取所有输入端子的状态，并存入输入映像区。
• 程序执行：从上到下逐条扫描并执行用户程序，结果存入输出映像区。
• 输出刷新：将输出映像区的状态传送到实际的输出端子。
• 循环往复，这个速度非常快（毫秒级），所以在我们看来，设备是同时响应的。

必须掌握的编程语言（以西门子梯形图为例）

• LAD (梯形图)：首选！ 形象直观，像电气原理图，是电气人员和初学者的最佳选择。
• SCL (结构化文本)：类似Pascal或C语言，适合处理复杂的数学运算和算法。
• FBD (功能块图)：使用逻辑门框图连接，适合逻辑关系复杂的场景。
• STL (语句表)：类似汇编语言，是PLC的底层语言，执行效率最高，但可读性差，初学者不建议先学。

LAD核心指令（必须滚瓜烂熟）

• 位逻辑指令：
  • (常开触点 A): 动合触点，对应线圈得电。
  • (常闭触点 NOT A): 动断触点，对应线圈失电。
  • (线圈): 输出线圈。
  • (置位/复位线圈): 将位设置为1或0，并保持。
• 定时器指令：
  • TON (通电延时定时器): 输入条件为ON时开始计时，时间到，输出为ON。
  • TOF (断电延时定时器): 输入条件从ON变为OFF时开始计时，时间到，输出为OFF。
  • TONR (保持型通电延时定时器): 累计计时。
• 计数器指令：
  • CTU (加计数器): 每次输入信号从OFF到ON，计数值加1，达到设定值，输出为ON。
  • CTD (减计数器): 每次输入信号从OFF到ON，计数值减1，达到设定值，输出为ON。
• 比较指令：比较两个数值的大小，如 >=, , < 等。
• 移动指令：将一个数据（如常数、另一个变量的值）复制到另一个变量中。

编程方法

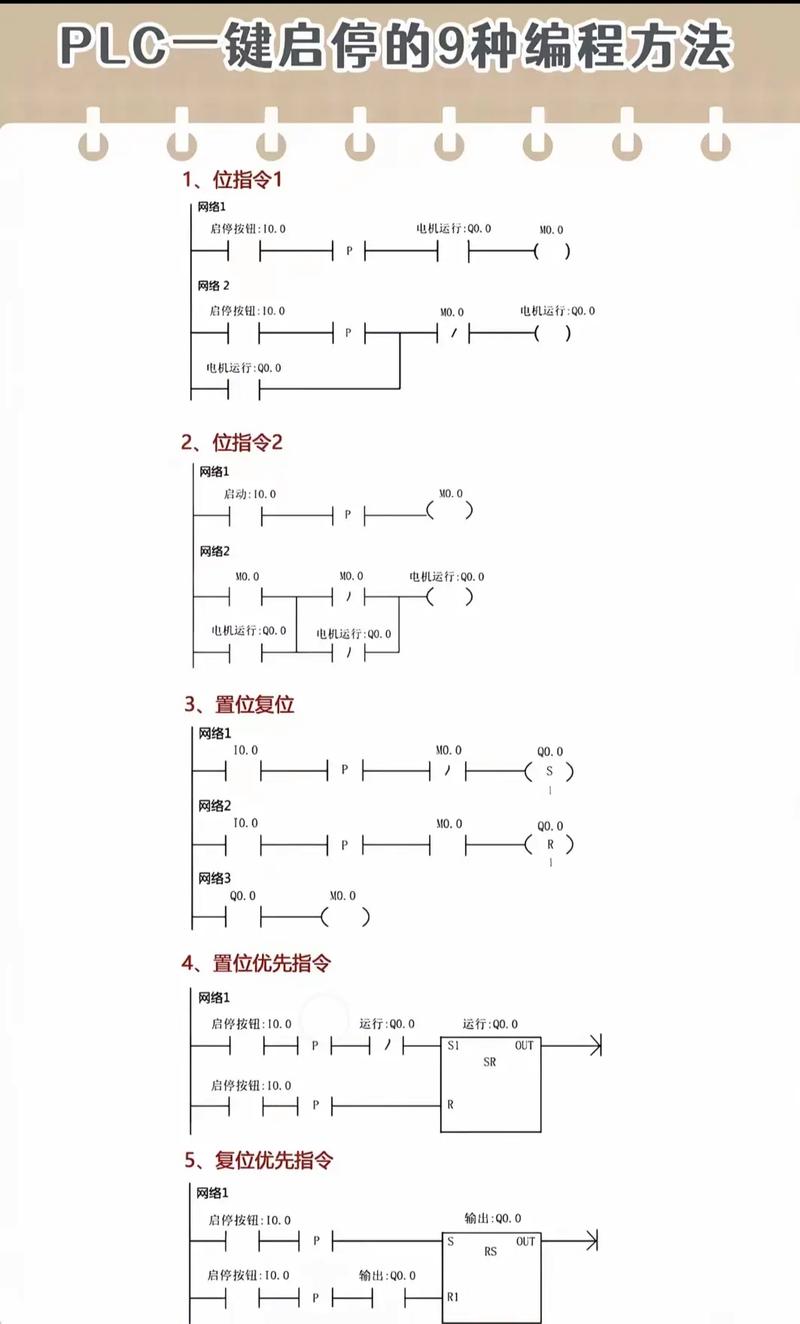

• 启保停电路：最经典、最常用的电路，控制一个设备的启动、保持和停止。
• 互锁电路：防止两个相反的动作同时发生（如电机正反转）。

第四阶段：动手实践，从简单到复杂 (持续进行)

“纸上得来终觉浅，绝知此事要躬行”。

搭建你的第一个实验台

• 将PLC、电源、输入（按钮）、输出（指示灯/继电器）按照电气原理图连接好。
• 安全第一！ 确认接线无误后再通电，24V DC电压相对安全，但短路仍可能损坏设备。

经典实验项目（按顺序完成）

1. 点动控制
   • 目标：按下按钮，灯亮；松开按钮，灯灭。
   • 指令：常开触点 + 线圈。
2. 自锁/启保停控制
   • 目标：按下按钮，灯亮并保持；按下另一个停止按钮，灯灭。
   • 指令：常开、常闭、线圈。
3. 互锁控制
   • 目标：两个指示灯（代表正反转），只能亮一个。
   • 指令：两个启保停电路，用对方的常闭触点作为互锁条件。
4. 定时器控制
   • 目标：按下启动按钮，灯亮5秒后自动熄灭。
   • 指令：通电延时定时器。
5. 计数器控制
   • 目标：按下启动按钮10次后，指示灯亮。
   • 指令：加计数器。
6. 综合应用 - 传送带模拟
   • 目标：模拟一个产品检测流水线，按下启动按钮，传送带运行；当光电传感器检测到产品时，传送带停止2秒（模拟检测），然后继续运行，按下停止按钮，系统复位。
   • 指令：综合运用启保停、定时器、传感器输入。

第五阶段：资源推荐与学习路径

视频教程（B站是你的宝库）

• 搜索关键词：“西门子PLC入门教程”、“TIA Portal教程”、“S7-200 SMART从零开始”。
• 推荐UP主：有很多优秀的PLC教学UP主，找几个粉丝多、评价好的，跟着一个系列学完，不要换来换去。

书籍推荐

• 《图解PLC入门》：非常经典的入门书，图文并茂，讲解基础概念很透彻。
• 《西门子S7-200 SMART系统手册》：官方手册，权威但枯燥，适合遇到问题时查阅。

软件仿真

• TIA Portal V15及以上版本：内置了PLCSIM仿真器，在电脑上就可以模拟PLC的运行，无需连接真实硬件，非常适合验证程序逻辑和进行初期学习。

社区与论坛

• 工控人家、中华工控网：老牌工控论坛，资料丰富，可以提问。
• 知乎、CSDN：搜索PLC相关问题，有很多高质量的解答和文章。
• QQ群：加入一些PLC学习群，和同行交流，但注意甄别信息。

总结与建议

1. 保持耐心：PLC学习曲线初期比较平缓，但深入后会遇到瓶颈，遇到问题不要气馁，多查资料、多思考。
2. 先模仿，再创造：初期不要想着自己写复杂的程序，先把教程里的例子完整地敲一遍、理解透，然后尝试修改，最后再自己构思。
3. 勤做笔记：把重要的指令、编程技巧、遇到的问题和解决方法记录下来，形成自己的知识库。
4. 目标导向：为自己设定一个最终目标，我要学会做一个全自动灌装机的控制程序”，然后把它分解成一个个小目标去实现。
5. 安全第一：任何时候接线、操作设备，都要断电，并遵守安全规范。

自学PLC是一场马拉松,但只要你按照这个路径，一步一个脚印地走下去，几个月后你就能独立完成一些简单的自动化项目，成就感满满！祝你学习顺利！
