CAD 2025 自学全景指南
CAD (Computer-Aided Design) 是设计领域的基础工具，无论是机械、建筑、室内还是电子，都离不开它，2025版本虽然不是最新，但它功能稳定、对硬件要求适中，非常适合初学者入门。
第一阶段：准备与入门 (1-2周)
这个阶段的目标是熟悉软件界面,掌握最基本的操作，建立信心。
软件获取与安装
- 正版途径： Autodesk 官网，学生和教师可以申请免费的教育版，功能与商业版无异，这是最推荐的方式。
- 学习资源： 在安装过程中，务必选择“安装与创建”选项，它会包含一些非常有用的教程和示例文件。
- 安装建议： 安装时，建议将语言设置为“简体中文”，并勾选“AutoCAD 经典工作空间”作为默认，经典界面布局清晰，命令集中，对新手更友好。
熟悉工作界面
打开CAD 2025，不要急着画图，先花时间认识一下这个“新家”。
- 应用程序菜单 (A)： 左上角的大“A”图标，包含新建、打开、保存、打印等文件操作。
- 快速访问工具栏 (B)： 界面最上方，可以自定义常用命令。
- 功能区 (C)： 核心操作区域，包含“常用”、“插入”、“注释”等选项卡，每个选项卡下有各种工具面板。
- 绘图区 (D)： 中间的空白区域，是你绘制和修改图形的地方。
- 命令行 (E)： 极其重要的区域！ 所有命令都可以在这里输入，也是软件反馈信息的地方，新手一定要养成看命令行的习惯。
- 状态栏 (F)： 最下方，显示当前光标的坐标，并提供绘图辅助工具的开关（如正交、对象捕捉、极轴追踪等）。
核心基础概念与操作
这是CAD的基石,必须牢固掌握。
- 单位设置： 在命令行输入
UNITS，设置你需要的绘图单位（毫米、米等），机械常用毫米，建筑常用米。 - 图形界限： 在命令行输入
LIMITS，设置绘图的范围，相当于你绘图的“图纸大小”。 - 基本绘图命令 (务必熟记快捷键)：
L(Line)：画直线。C(Circle)：画圆。REC(Rectangle)：画矩形。A(Arc)：画圆弧。POL(Polygon)：画正多边形。
- 基本修改命令：
E(Erase)：删除对象。M(Move)：移动对象。RO(Rotate)：旋转对象。SC(Scale)：缩放对象。TR(Trim)：修剪对象。（非常重要）EX(Extend)：延伸对象。（非常重要）O(Offset)：偏移对象。（非常重要，用于画平行线）
- 选择对象：
- 单选： 直接点击对象。
- 窗口选择： 从左往右拉框，只有完全框住的对象才会被选中。
- 交叉选择： 从右往左拉框，只要接触到框边界的对象都会被选中。
- 视图控制：
Z(Zoom)：缩放视图，常用Z+空格(实时缩放)，Z+E(范围缩放，显示所有图形)。P(Pan)：平移视图，按住鼠标滚轮拖动即可。鼠标滚轮：缩放。Shift + 鼠标滚轮：三维视图旋转。
第二阶段：核心技能深化 (3-4周)
掌握了基础后,你需要学习如何高效、精确地绘图。
精确绘图工具
这是CAD与“画画”最大的区别，专业设计的精髓所在。
- 对象捕捉： 状态栏的“对象捕捉”开关，务必勾选常用项，如“端点”、“中点”、“圆心”、“交点”、“垂足”等，它能帮你精准地捕捉到特殊点。
- 极轴追踪： 状态栏的“极轴追踪”开关，可以让你沿着预设的角度（如90°, 45°）画线，非常方便。
- 动态输入： 状态栏的“动态输入”开关，可以在光标附近看到命令提示和输入框，适合新手。
图层管理
图层是CAD的灵魂！ 把它想象成透明的、叠加在一起的图纸，不同的内容放在不同的图层上，方便管理和修改。
- 新建图层： 在“图层”面板或命令行输入
LA(Layer)。 - 图层命名： 建议用有意义的名字，如“轴线”、“墙体”、“门窗”、“标注”。
- 图层属性：
- 颜色： 不同图层设置不同颜色，便于区分。
- 线型： 如“轴线”用“CENTER”（中心线），“墙体”用“Continuous”（实线）。
- 线宽： 打印时显示不同粗细，如“粗实线”和“细实线”。
- 开关/冻结/锁定： 控制图层的可见性和可编辑性。
块
将一组对象创建成一个“块”，可以重复使用，并能统一修改。
- 创建块：
B(Block)。 - 插入块：
I(Insert)。 - 编辑块： 双击块进入块编辑器。
- 应用场景： 门、窗、家具、标题栏等重复性元素。
文字与标注
图纸的语言。
- 文字样式：
ST(Style)，设置字体、大小等。 - 多行文字：
T(Mtext)，用于输入大段文字。 - 标注样式：
D(Dimstyle)。极其重要！ 设置标注的箭头、文字、单位格式等，一套图纸应使用统一的标注样式。 - 基本标注命令：
DLI(Dimlinear)：线性标注。DAL(Dimaligned)：对齐标注。DRA(Dimradius)：半径标注。DDI(Dimdiameter)：直径标注。
第三阶段：实战演练 (贯穿始终)
光说不练假把式,找一个小项目，完整地做一遍。
项目建议：
- 简单机械零件： 一个带孔的扳手、一个轴套，练习直线、圆、修剪、偏移、标注。

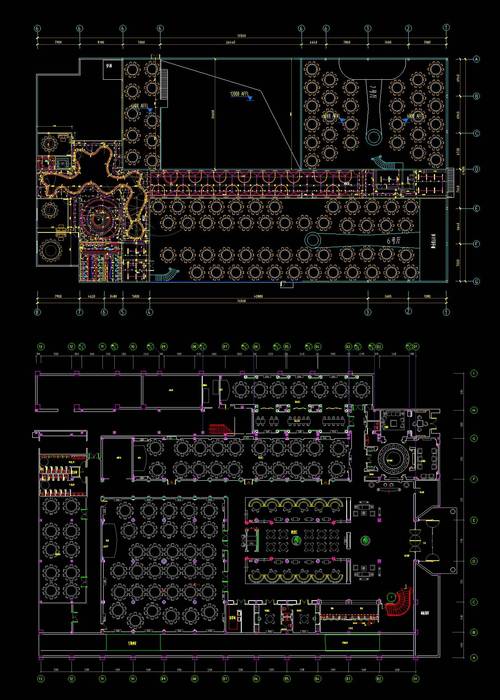

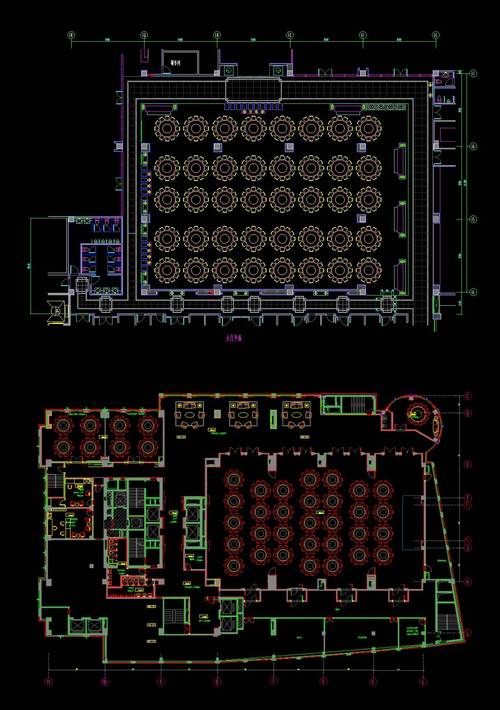

- 室内平面布局图： 一个简单的房间，画墙体、门窗、家具，练习矩形、多线（
ML）、块、图层、标注。 - 绘制一个标题栏： 练习文字、表格（
TABLE）和块的创建。
实战流程：
- 设置： 新建文件 -> 设置单位 -> 设置图形界限 -> 创建图层。
- 绘图： 根据项目，使用绘图和修改命令，在相应图层上绘制图形。
- 标注： 创建并设置标注样式，为图形添加尺寸标注。
- 文字： 添加必要的文字说明。
- 出图： 进行页面设置（
PAGESETUP），布局设置，最后打印或输出为PDF。
第四阶段：资源与进阶
必备资源推荐
- 视频教程 (首选)：
- Bilibili (B站)： 搜索“CAD 2025 教程”、“CAD 入门”，有大量免费、优质的中文视频，关注一些UP主，如“向波涛”、“土木工程制图”等。
- YouTube： 搜索 "AutoCAD 2025 Tutorial for beginners"，有很多英文教程，可以锻炼专业听力。
- 书籍：
《AutoCAD 2025 从入门到精通》等系列书籍，内容系统，适合查阅。
- 练习图库：
网上搜索“CAD 练习题”、“CAD 案例图”，找一些图纸进行临摹和修改。
- 社区与论坛：
- CAD自学网：国内非常活跃的CAD论坛，有大量教程和问题解答。
- 知乎、贴吧：搜索相关问题，看别人的经验分享。
进阶方向
当你掌握了基础后,可以根据你的专业方向深入学习：
- 机械设计： 学习三维建模（
BOX,CYLINDER,EXTRUDE）、装配图、零件图、尺寸公差与形位公差。 - 建筑设计： 学习多线样式、建筑图块、天正建筑（国产插件，极大提高效率）、三维建筑模型。
- 电气设计： 学习符号库、导线绘制、原理图绘制。
- 参数化设计： 学习几何约束和尺寸约束，让图形可以智能修改。
学习心态与建议
- 坚持命令行输入： 虽然可以用鼠标点按钮，但熟练使用命令行是成为高手的必经之路，速度和效率远超鼠标。
- 多看命令行提示： CAD是一个“听话”的软件，它会告诉你下一步该做什么，养成看提示的习惯。
- 先模仿，再创造： 初期不要凭空想象画复杂的图，找优秀图纸临摹，学习别人的图层、标注和画法。
- 建立自己的图块库： 随着学习的深入，把自己画的常用门、窗、家具、符号等保存成块，建立一个自己的资源库。
- 耐心和耐心： CAD学习初期可能会很枯燥，命令记不住，操作很慢，这是正常的，坚持下去，量变会引起质变。
祝你学习顺利,早日成为CAD高手！
