Halcon自学网如何高效入门？

第一部分：Halcon 自学路线图

按照这个路线图学习，可以让你循序渐进,避免迷失方向。

基础理论与环境搭建 (1-2周)

这个阶段的目标是了解Halcon是什么，能做什么,并搭建好开发环境。

1. 了解Halcon：

   • Halcon是什么？：一款功能强大的机器视觉软件，由德国MVTec公司开发，它不是一个完整的“软件”，而是一个“开发库”，开发者通常通过调用其API（如HDevelop、C++、C#、Python等）来构建视觉应用。
   • 它能做什么？：图像预处理、特征提取（边缘、角点、Blob）、3D视觉、测量、识别（OCR、条码、形状匹配、Deep Learning）、分类等。

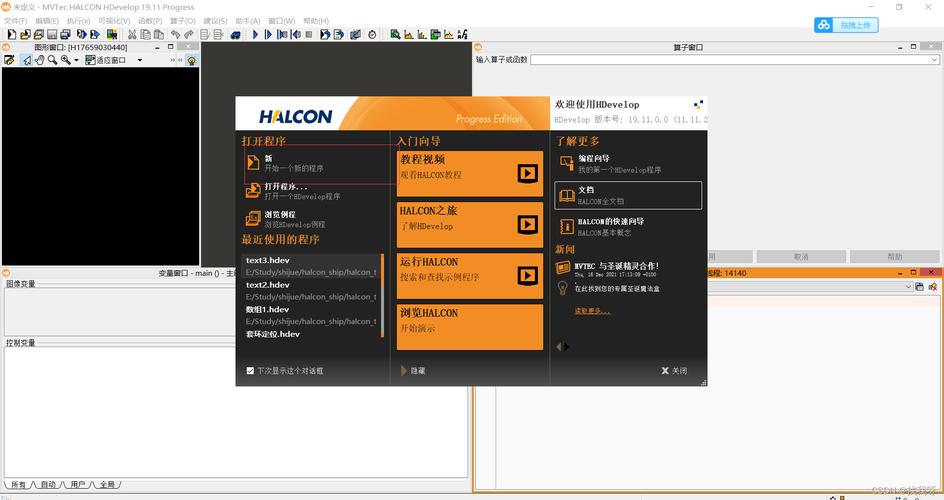

   • 核心概念：理解HDevelop的界面布局（菜单栏、工具栏、图形窗口、变量窗口、语句窗口）、图像类型（字节型、实数型等）、算子和程序流程。

2. 安装与配置：

   • 获取Halcon：你需要购买Halcon的授权，对于学生和研究人员，可以尝试申请Halcon for Students（免费，但功能受限）。
   • 安装HDevelop：这是Halcon的交互式开发环境,是学习和调试代码最重要的工具。
   • 安装Halcon库：如果你打算用C++/C#/Python进行开发，需要安装对应的库文件，并配置好开发环境（如Visual Studio, VS Code, PyCharm）。

3. 第一个程序：

   在HDevelop中，学习读取一张图片，显示出来，并对图片进行简单的灰度化处理,感受HDevelop的交互式编程方式。



核心算子与图像处理基础 (2-4周)

这是Halcon学习的核心，也是最枯燥但最关键的部分,你需要掌握各种基础算子的用法。

1. 图像输入与输出：

   • read_image, get_image_size, write_image 等。

2. 图像预处理：

   • 灰度化：rgb1_to_gray
   • 滤波去噪：mean_image, gauss_filter, median_image 等。
   • 图像增强：emphasize 等。

3. 区域与形状：


   • 阈值分割：threshold, binary_threshold 等,这是将目标从背景中分离出来的最基本方法。
   • 连接组件：connection,将分割后的小区域合并成独立的连通域。
   • 区域特征：area_center, orientation, circularity 等，计算区域的面积、质心、方向、圆度等。

4. 边缘提取：

   • edges_sub_pix：亚像素边缘提取，精度非常高,是测量的基础。
   • canny：经典的Canny边缘检测算子。

5. 特征提取：

   • Blob分析：select_shape,根据形状特征筛选区域。
   • 轮廓分析：get_contours_xld，获取区域的轮廓,并计算轮廓特征。

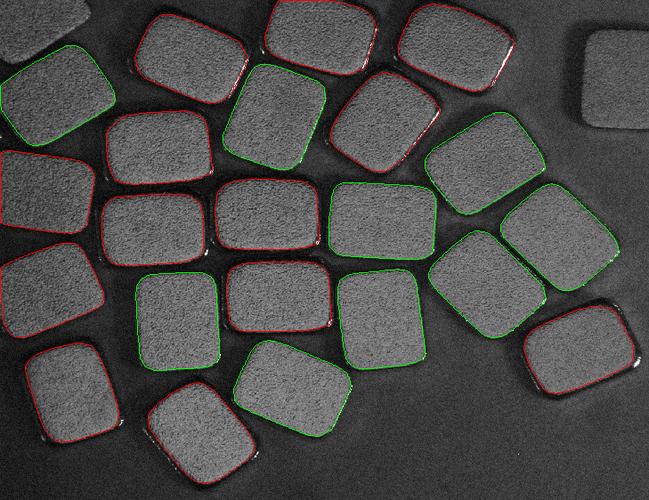

   • 形状匹配：create_shape_model, find_shape_model，这是Halcon的经典功能,用于在复杂背景下查找已知物体。
   • 基于灰度的匹配：create_ncc_model, find_ncc_model,适用于纹理丰富的物体。

进阶应用与专题 (4-8周)

掌握基础后,开始学习解决实际问题的常用方法。

1. 相机标定：

   • 相机标定：camera_calibration，用于消除镜头畸变，并建立像素坐标与世界坐标的转换关系,这是所有3D测量的基础。
   • 手眼标定：hand_eye_calibration,用于标定机器人末端相机与机械手的相对位置。

2. 3D视觉：

   • 3D数据获取：理解to_xyz，将2D图像转换为3D点云（需要深度信息，如激光轮廓、结构光、双目相机等）。
   • 3D测量：distance_plane, distance_obj，计算3D空间中的距离、平面度等。
   • 3D匹配：create_3d_object_model, find_3d_object_model,在3D点云中查找物体。

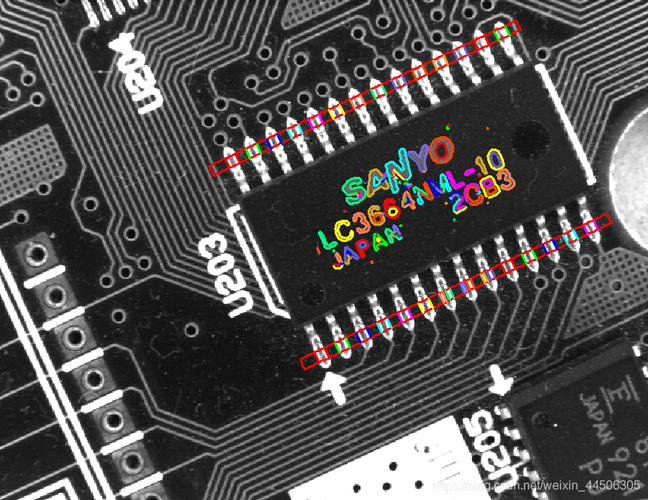

3. OCR与条码识别：

   • create_ocr_class_svm, do_ocr_multi_class_svm：用于训练和识别印刷体或手写体字符。
   • create_bar_code_model, find_bar_code：识别各种一维和二维条码。

4. 深度学习 (Deep Learning)：

   • 这是Halcon的未来方向,学习使用Halcon的深度学习工具。
   • 分类：dl_train_class_svm, dl_classify_svm。
   • 分割：dl_train_segmentation_model, dl_segment_image。
   • 目标检测：dl_train_object_detector, dl_detect_objects。

项目实战与工程化 (持续进行)

理论学得再多,不如亲手做一个项目。

1. 选择一个项目：

   • 初级：实现一个基于模板匹配的零件有无检测、基于颜色分拣的螺丝钉分类。
   • 中级：实现一个基于相机标定的尺寸测量系统、基于形状匹配的工件定位抓取。
   • 高级：实现一个基于深度学习的表面缺陷检测、基于3D视觉的码垛/拆垛。

2. 代码封装与集成：

   • 将HDevelop中的代码整理成规范的函数。
   • 学习使用C++、C#或Python将Halcon算法封装成一个动态库或可执行文件。
   • 学习与硬件（如PLC、机器人、相机）进行通信（如GigE Vision, GenICam, TCP/IP）。

第二部分：Halcon 自学资源汇总

官方资源 (最权威)

• MVTec 官网：
  • Halcon 官网：产品介绍、版本信息、购买咨询。
  • Halcon 中文社区：强烈推荐！ 这里有官方的中文技术文档、示例代码下载、技术问答论坛,是自学的宝库。
  • 官方文档中心：包含完整的HDevelop参考手册、算子列表、教程和示例，这是你永远离不了的“字典”。
  • 示例程序：下载官方提供的海量示例代码，覆盖了Halcon的几乎所有功能，跟着示例敲一遍,比自己看书快得多。

视频教程 (最直观)

• Bilibili (B站)：国内最大的视频学习平台,有大量优秀的Halcon教程。

  • 搜索关键词：Halcon教程, Halcon从入门到精通, 机器视觉Halcon, Halcon实战。
  • 推荐UP主：搜索“Halcon”，可以找到很多高校老师、培训机构或资深工程师分享的系列课程。“视觉中国”、“古月居”（虽然偏ROS，但也有视觉交叉内容）、以及一些专门做Halcon培训的机构账号。
  • 优点：可视化、有手把手操作,适合入门。
  • 缺点质量参差不齐,需要甄别。

• YouTube：

  • 搜索关键词：Halcon Tutorial, HDevelop Tutorial。
  • 推荐频道：MVTec官方频道，会发布一些官方教程和功能介绍视频,一些国外大学和公司的技术分享也很高质量。

书籍与文档 (最系统)

• 《机器视觉Halcon实战与算法精粹》：国内比较经典的Halcon入门书籍，结合了理论和实例,适合初学者。
• 《数字图像处理》：冈萨雷斯著，虽然不是专门讲Halcon的，但这是所有机器视觉领域的“圣经”，学好图像处理理论，能让你更好地理解Halcon算子背后的原理,知其然更知其所以然。
• 官方文档：如前所述，这是最权威、最全面的资料，当你遇到具体算子问题时,一定要查阅官方文档。

代码与社区 (最实用)

• GitHub：
  • 搜索关键词：Halcon, HDevelop, Halcon-Example。
  • 可以找到很多开源的Halcon项目、工具集或算法实现,阅读别人的优秀代码是提高水平的捷径。
• CSDN / 博客园：

  国内开发者社区，有大量技术博客，你可以搜索具体问题，如“Halcon如何提取圆形缺陷”、“Halcon相机标定步骤”等,通常能找到很多前辈的解决方案和经验分享。

• QQ群 / 微信群：

  搜索“Halcon视觉”、“机器视觉”等关键词，可以找到很多技术交流群，在群里提问，可以快速得到解答,但要注意甄别信息的准确性。

第三部分：学习建议与避坑指南

1. 一定要动手，不要只看：Halcon是实践性极强的学科，把书上的、视频里的代码，一行一行地在HDevelop里敲出来，运行，修改参数，观察结果变化,这个过程是任何理论都无法替代的。
2. 从HDevelop开始：对于初学者，强烈建议先用HDevelop进行学习和算法调试，它的交互式环境可以让你实时看到每一步操作的结果,帮助你快速理解算子的作用。
3. 先模仿，再创造：初期不要想着自己凭空想出一个复杂的算法，去下载官方示例，理解它的逻辑，然后尝试把它应用到自己的问题上,最后再进行修改和优化。
4. 重视官方文档：遇到不会的算子，第一反应应该是去官方文档查，文档里有算子的详细说明、语法、参数含义和示例代码,这是最可靠的信息来源。
5. 理解原理，不要死记硬背：不要死记threshold算子的参数，要理解阈值分割的原理，不要死记find_shape_model的参数，要理解模板匹配的原理，理解了原理，即使换了别的视觉软件,你也能快速上手。
6. 学会调试：学会使用HDevelop的断点、单步执行、变量查看等功能,这对于排查复杂的逻辑错误至关重要。
7. 保持耐心：机器视觉学习曲线比较陡峭，遇到问题是常态，遇到一个bug卡一两天是常有的事，保持耐心，多查资料，多在社区提问,总能解决。

祝你自学顺利,早日成为Halcon高手！
