如何高效自学WinCC？

99ANYc3cd6 自学报考 2026-04-18 1

WinCC 自学路线图

第一阶段：准备工作与基础认知

这个阶段的目标是明确学习方向,搭建好环境，并理解WinCC的基本概念。

明确学习目标：

你想用WinCC做什么？
- 触摸屏/监控画面开发： 最常见的需求，学习如何创建漂亮的HMI界面。
- 数据采集与监控： 学习如何连接PLC，读取数据，显示趋势图、报警等。
- 报表制作： 学习如何生成生产报表、历史数据报表。
- 简单的配方管理： 学习如何存储和调用生产配方。
- 网络通信： 学习WinCC如何与其他设备或服务器通信。
建议： 初期先聚焦于 HMI画面开发 和 PLC连接，这是最核心、最基础的部分。

准备学习环境：

软件安装：
- WinCC版本： 推荐从 WinCC V7.5 开始学习，这是目前非常稳定和主流的版本，如果你有条件，可以尝试最新的 WinCC Unified，它的界面和体验更现代化，但学习资源相对较少。
- 安装包： 可以从西门子官网或授权渠道获取，注意，WinCC分为不同版本（如Advanced, Professional），Professional版功能最全，推荐学习使用。
- 授权： 安装后需要授权，对于学习，可以申请西门子的 PLCSIM Advanced 自带的一个临时WinCC授权，或者在网上寻找学习用的授权方式（请注意版权问题）。
仿真软件：
- PLCSIM Advanced: 这是与WinCC配套的PLC仿真软件。强烈建议安装！ 它可以在没有真实PLC的情况下，模拟一个S7-1500/S7-1200 PLC，让你能完整地练习WinCC与PLC的通信、变量读写等所有功能，这是自学WinCC的必备神器。
PLC编程软件：
- TIA Portal (博途): WinCC Professional与TIA Portal的无缝集成是西门子生态的核心，你需要至少了解TIA Portal的基本操作，特别是如何创建变量（Tags），因为WinCC的很多变量都来源于TIA Portal。

建立核心概念认知：

什么是SCADA/HMI？ 理解WinCC在自动化系统中的位置和作用。
WinCC的核心组件：
- 图形编辑器: 用来画画面（如按钮、管道、仪表盘等）。
- 变量管理器: 管理所有与PLC或内部相关的数据。
- 报警记录: 记录和显示系统报警。
- 趋势图: 显示数据随时间变化的曲线。
- 报表系统: 生成和打印报表。
- 脚本: 使用VBScript或C脚本实现复杂逻辑。

第二阶段：核心功能入门与实践

这个阶段是“动手”阶段，跟着教程一步步操作，做出第一个能跑起来的项目。

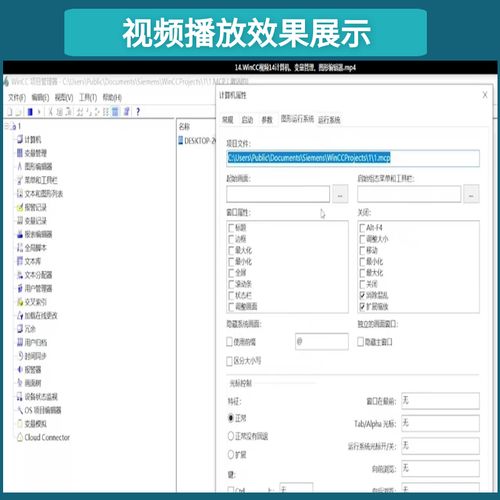

创建第一个项目：

学习如何新建一个WinCC项目,设置项目名称、路径。
了解项目的基本结构（图形、变量、报警等）。

变量管理：

这是最最关键的一步！
学习在 变量管理器 中创建内部变量和外部变量。
内部变量： WinCC自己使用的变量，不与PLC通信，用于存储按钮状态、中间计算结果等。
外部变量： 用于和PLC通信的变量，学习如何通过“驱动程序”连接PLC。

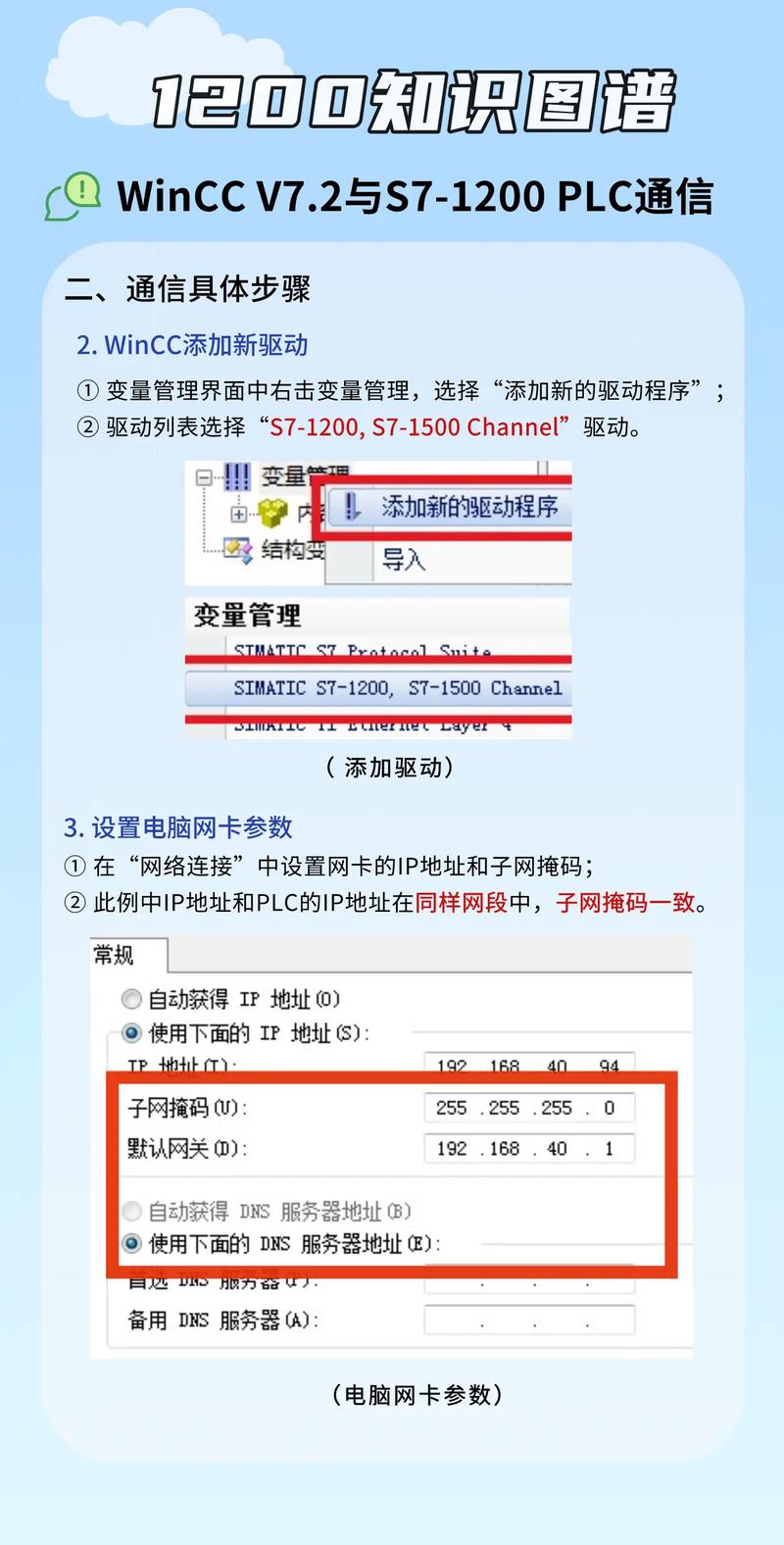

- 重点练习： 使用 “SIMATIC S7 Protocol Suite.chn” 驱动连接PLCSIM，你需要知道PLC的IP地址（PLCSIM会模拟一个）。

画面开发：

图形编辑器：
- 学习使用 “对象选项板” 中的基本控件：矩形、圆形、文本域、I/O域（输入输出）、按钮、图形、报警视图、趋势控件等。
- 属性设置： 选中任何一个对象，按 F4 或右键打开属性窗口，学习如何设置对象的属性，比如颜色、边框、文本内容。
- 动态化： 这是WinCC的灵魂！
  - 学习为对象的属性（如颜色、可见性、文本）绑定变量。
  - 练习： 用一个按钮控制一个指示灯的亮灭（按钮的“鼠标点击”事件中，用一个内部变量来切换I/O域的背景色）。
  - 练习： 用一个I/O域绑定到PLC的一个变量，实现数据的实时显示和写入。

与PLCSIM联动：

在TIA Portal中，创建一个简单的S7-1200/1500程序，定义几个变量（如Motor Bool, Temperature Int, Speed Real）。
将这个项目下载到PLCSIM中运行。
在WinCC中,创建对应的外部变量，连接到PLCSIM的IP地址。
在WinCC画面上,用I/O域显示Temperature，用按钮控制Motor的启停。
当你在PLCSIM中强制改变Temperature的值时，WinCC画面上的数值应该实时变化，这就是成功的标志！

第三阶段：高级功能与深化

当你能熟练完成第二阶段的内容后,就可以学习更强大的功能了。

报警系统：

学习在 “报警记录” 编辑器中组态报警。
定义离散报警（如电机故障）、模拟报警（如温度超限）。
设置报警的触发条件、确认方式、文本信息。
在画面上放置 “报警控件”，实时显示报警列表。

数据归档与趋势图：

数据归档： 学习在 “数据记录” 编辑器中创建归档，选择需要长期存储的变量（如Temperature）。
趋势图： 在画面上放置 “趋势控件”，将归档变量绑定到趋势图上，实现历史数据曲线的显示。

报表系统：

学习使用 “全局脚本” 或 “报表设计器” 来创建报表模板。
在模板中插入变量、文本、图表等。
学习如何触发报表的打印（如定时打印、事件触发打印）。

脚本编程：

VBScript： WinCC内置的脚本语言，功能强大。
学习编写简单的脚本,
- 在某个按钮的“鼠标点击”事件中，实现复杂的逻辑判断。
- 定时执行任务（如每分钟记录一次数据到文本文件）。
- 动态创建或删除画面中的对象。

用户管理与安全：

学习创建不同权限的用户组（如操作员、管理员、工程师）。
为不同的用户组分配不同的操作权限（如操作员只能启停设备，不能修改参数）。
设置画面的访问权限。

第四阶段：学习资源与建议

官方资源（最权威）：

西门子官方文档： WinCC安装后，在 开始菜单 -> Siemens -> WinCC V7.5 -> Documentation 中有完整的PDF版帮助文档，遇到任何问题，第一反应应该是查官方文档。
西门子官网： 搜索 Siemens Industry Online Support，里面有大量的技术支持、下载、FAQ和示例项目。

视频教程（最直观）：

Bilibili (B站): 搜索关键词 “WinCC教程”、“WinCC从零开始”、“WinCC V7.5”，B站有大量国内UP主分享的免费、系统的视频教程，非常适合入门。
YouTube: 搜索 "WinCC tutorial"，可以找到西门子官方或国际友人发布的英文教程，质量也很高。

书籍与文档（最系统）：

《WinCC基础与应用》 等相关书籍，可以提供更系统、更深入的理论知识。
很多培训机构的教材也会在网上流传,可以作为参考。

社区与论坛（最及时）：

中国工控网: 国内最大的自动化论坛之一，有WinCC版块，可以提问和交流。
CSDN/博客园: 搜索WinCC相关技术文章，很多大神会分享项目经验和解决方案。
Reddit (r/PLC): 一个国际性的PLC/SCADA社区，可以用英文交流。

实践项目（最重要）：

不要只看教程！ 一定要自己动手做项目。
项目建议：
- 初级项目： 水箱液位监控系统，模拟一个水箱，有液位传感器、进水泵、出水阀，在WinCC上显示液位，有按钮控制水泵和阀门，有高低液位报警。
- 中级项目： 传送带分拣系统，模拟传送带上有不同颜色的物料，通过传感器检测，然后在WinCC上显示物料信息，并控制推杆进行分拣。
- 高级项目： 小型生产线监控系统，整合电机、变频器、传感器、条码扫描器等，实现完整的流程监控、数据记录和报表生成。
