基于51单片机的课程设计全攻略

第一部分：课程设计概述

什么是基于51单片机的课程设计？ 它是一个综合性的实践项目，要求学生运用所学的《单片机原理》、《数字电路》、《C语言程序设计》等课程知识，独立或小组合作完成一个具有特定功能的电子系统，这个过程不仅能加深理论理解，更能锻炼动手能力、解决实际问题的能力和工程素养。

课程设计的一般流程

选题与方案论证：确定项目目标，分析可行性,制定技术路线。
硬件设计与选型：选择核心控制器、传感器、执行器等元器件,绘制原理图。
PCB设计与制作：将原理图转化为可焊接的电路板（可选，对于初学者可用洞洞板或面包板）。
软件编程与调试：编写控制程序,进行软件仿真和硬件联调。
系统联调与优化：将软硬件结合，测试整体功能，修复BUG,优化性能。
设计报告撰写：整理设计思路、过程、结果,形成最终文档。
答辩与展示：向老师和同学展示你的作品,并回答问题。

第二部分：选题建议（从易到难）

一个好的选题是成功的一半，这里提供几个不同难度和方向的项目,供你选择。

入门级 (适合初学者)

LED流水灯
- 功能：实现LED灯的顺序、循环、花样闪烁。
- 核心知识点：GPIO输出、for/while循环、delay延时函数、位操作。
- 扩展：增加按键控制流水灯的方向和速度。
按键控制数码管显示
- 功能：按下不同按键，数码管显示不同数字（0-9）。
- 核心知识点：GPIO输入（按键检测）、GPIO输出（数码管段选和位选）、消抖。
- 扩展：实现一个简易的计算器，按数字键输入,按等号显示结果。
单片机串口通信（电脑控制单片机）
- 功能：通过电脑串口助手发送指令,控制单片机上的LED灯亮灭。
- 核心知识点：UART串口通信、中断、printf重定向。
- 扩展：电脑发送指令,控制舵机转动到特定角度。

进阶级 (有一定挑战性)

智能温湿度监测系统
- 功能：实时采集环境温湿度，并在LCD1602或OLED屏幕上显示，当温度超过阈值时,通过蜂鸣器报警。
- 核心知识点：I2C/SPI通信（温湿度传感器，如DHT11/DHT12/SHT20）、LCD1602/OLED驱动、传感器数据采集与处理、比较判断。
- 扩展：增加SD卡模块，记录历史数据；增加无线模块（如NRF24L01）,实现无线数据传输。
电子密码锁
- 功能：通过4x4矩阵键盘输入密码，正确则继电器吸合（模拟开锁），错误则蜂鸣器报警,可设置修改密码。
- 核心知识点：矩阵键盘扫描、EEPROM存储（保存密码，掉电不丢失）、密码校验逻辑、继电器控制。
- 扩展：增加OLED显示提示信息；增加蓝牙模块,实现手机APP开锁。
简易波形发生器
- 功能：通过DAC0832等数模转换芯片，输出方波、三角波、正弦波等,并用示波器观察波形。
- 核心知识点：DAC数模转换、定时器中断、波形数据生成（查表法）。
- 扩展：通过电位器调节波形的频率和幅值。

高级/综合级 (挑战较大，适合能力较强的同学)

智能小车
- 功能：实现红外巡线、超声波避障、蓝牙遥控等多种功能。
- 核心知识点：直流电机驱动（L298N）、红外传感器、超声波传感器、蓝牙模块（HC-05/06）、PID控制算法（用于平滑循迹）。
- 扩展：增加摄像头（OV7670）实现图像识别巡线；增加陀螺仪实现自平衡。

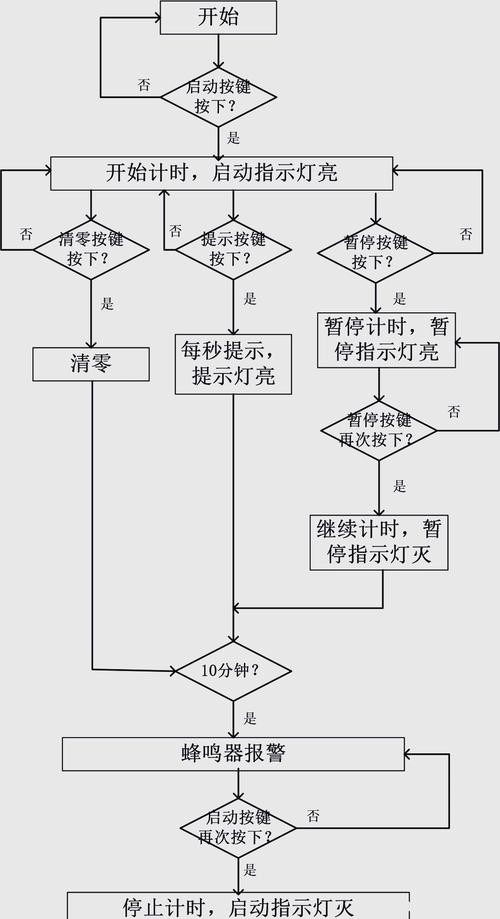

多功能电子钟
- 功能：DS1302/DS3231实时走时，在LCD1602上显示年月日、时分秒、星期,支持按键设置时间。
- 核心知识点：RTC实时时钟芯片、精确延时、按键状态机、LCD驱动。
- 扩展：增加温度显示；增加闹钟功能；增加DS18B20温度传感器,记录一天中温度变化曲线。

第三部分：方案设计与硬件选型

以“智能温湿度监测系统”为例：

方案设计

主控单元：选用经典的STC89C52RC单片机，资源足够，资料丰富,价格低廉。
数据采集单元：选用DHT11数字温湿度传感器，单总线通信,简单易用。
数据显示单元：选用LCD1602液晶屏，并行通信,显示信息量大。
报警单元：选用有源蜂鸣器，当温度超过30℃时发出警报。

系统框图：

[STC89C52] ---(I2C)---> [DHT11]
  |
  +---(8位并行)---> [LCD1602]
  |
  +----(GPIO)----> [蜂鸣器]

硬件元器件清单 | 元器件名称 | 型号/规格 | 数量 | 备注 | | :--- | :--- | :--- | :--- | | 单片机最小系统板 | STC89C52RC | 1 | 或自己焊接 | | 数字温湿度传感器 | DHT11 | 1 | 或DHT22 | | 液晶显示屏 | LCD1602 | 1 | 带背光 | | 有源蜂鸣器 | 5V | 1 | | | 排阻 | 10KΩ | 1 | 用于LCD1602 | | 杜邦线 | 若干 | | | | 面包板 | 1 | | 用于快速搭建原型 | | 电源 | 5V USB | 1 | |

第四部分：软件编程与代码示例

开发环境

编程软件：Keil C51 (集成开发环境)
编程语言：C语言
下载工具：STC-ISP
仿真软件：Proteus (可选,用于仿真验证)

代码示例 (DHT11读取数据)

#include <reg52.h>
#include <intrins.h>
// 定义LCD1602引脚
sbit RS = P2^6;
sbit RW = P2^5;
sbit EN = P2^7;
#define LCD_DATA P0
// 定义DHT11数据引脚
sbit DQ = P3^7;
// 延时函数
void delay_us(unsigned int us) {
    while(us--);
}
void delay_ms(unsigned int ms) {
    unsigned int i, j;
    for(i = ms; i > 0; i--)
        for(j = 110; j > 0; j--);
}
// LCD1602基本函数
void Lcd_Write_Cmd(unsigned char cmd) {
    RS = 0;
    RW = 0;
    LCD_DATA = cmd;
    EN = 1;
    delay_ms(5);
    EN = 0;
}
void Lcd_Write_Data(unsigned char dat) {
    RS = 1;
    RW = 0;
    LCD_DATA = dat;
    EN = 1;
    delay_ms(5);
    EN = 0;
}
void Lcd_Init() {
    Lcd_Write_Cmd(0x38); // 设置16x2显示，5x7点阵，8位数据接口
    Lcd_Write_Cmd(0x0C); // 显示开，光标关，闪烁关
    Lcd_Write_Cmd(0x06); // 读写后指针自动加一
    Lcd_Write_Cmd(0x01); // 清屏
    delay_ms(5);
}
// DHT11读取数据函数
// 返回值：0-成功，1-失败
bit DHT11_Read_Data(unsigned char *temp, unsigned char *humi) {
    unsigned char i, j;
    unsigned char buf[5] = {0};
    // 主机发送开始信号
    DQ = 1;
    delay_us(2);
    DQ = 0;
    delay_ms(20); // 至少18ms
    DQ = 1;
    delay_us(30); // 主机拉高20~40us
    // 等待从机响应
    if(DQ == 1) return 1; // DHT11未拉低，出错
    while(!DQ); // 等待DHT11拉低
    while(DQ);  // 等待DHT11拉高
    // 开始接收数据
    for(i=0; i<5; i++) {
        for(j=0; j<8; j++) {
            while(!DQ); // 等待50us低电平开始
            delay_us(30); // 延时30us
            if(DQ == 1) {
                buf[i] |= (1 << (7-j)); // 30us后仍为高电平，数据为1
            }
            while(DQ); // 等待数据位结束
        }
    }
    // 校验和判断
    if(buf[0] + buf[1] + buf[2] + buf[3] == buf[4]) {
        *humi = buf[0];
        *temp = buf[2];
        return 0;
    }
    return 1;
}
void main() {
    unsigned char temperature, humidity;
    bit read_flag;
    Lcd_Init();
    Lcd_Write_Cmd(0x80); // 设置显示位置为第一行开头
    Lcd_Write_String("Temp:  C Humi: %");
    while(1) {
        read_flag = DHT11_Read_Data(&temperature, &humidity);
        if(read_flag == 0) {
            // 更新LCD显示
            Lcd_Write_Cmd(0x80 + 6);
            Lcd_Write_Data(temperature/10 + '0');
            Lcd_Write_Data(temperature%10 + '0');
            Lcd_Write_Cmd(0x80 + 14);
            Lcd_Write_Data(humidity/10 + '0');
            Lcd_Write_Data(humidity%10 + '0');
            // 温度报警逻辑
            if(temperature > 30) {
                // P1^0 = 0; // 假设蜂鸣器接在P1.0，低电平触发
            } else {
                // P1^0 = 1;
            }
        }
        delay_ms(1000); // 每秒更新一次
    }
}

注意：以上代码为框架，Lcd_Write_String等函数需要自行补充完整。

第五部分：调试与技巧

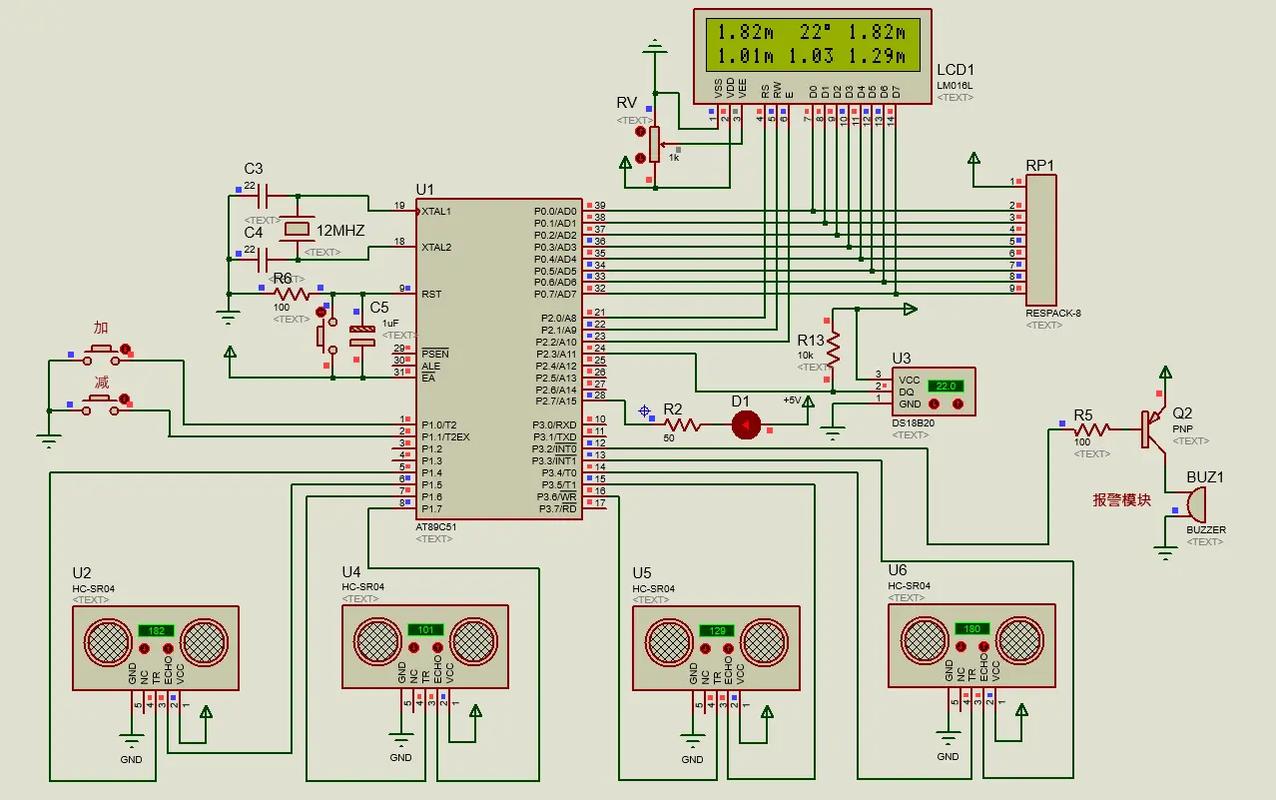

先仿真，后实物：使用Proteus搭建电路，将Keil生成的.hex文件载入仿真，验证逻辑是否正确,这能节省大量排查硬件问题的时间。
分模块调试：不要试图一次性把所有功能都写完再测试，先确保LCD能正常显示，再确保DHT11能读到数据,最后再整合。
善用串口打印：在关键节点（如读取到数据、判断条件成立时）通过串口打印变量值,是调试程序逻辑最有效的方法。
硬件检查：实物不工作时，先检查电源、地线是否接通，晶振是否起振（用示波器看），元器件是否插反、虚焊。
常见问题：
- LCD不显示：检查排阻、对比度电位器、使能信号和寄存器选择信号。
- DHT11读数错误：严格时序是关键，检查延时函数是否准确,检查上拉电阻。
- 程序跑飞：检查复位电路是否正常,必要时在程序中看门狗。
