第一部分：课程设计概述
什么是课程设计？
《机械制造技术基础》课程设计是机械类专业学生在学完该课程后，进行的一次综合性、实践性很强的教学环节，它要求学生综合运用所学的机械制造工艺、机床夹具设计、刀具、公差配合与技术测量等知识,独立完成一个中等复杂程度零件的加工工艺规程制定和专用夹具设计。
课程设计的目的
- 巩固理论知识： 将课堂上学到的零散知识点（如定位、夹紧、工艺路线、加工方法等）融会贯通,形成一个完整的知识体系。
- 培养工程实践能力： 学习如何解决一个实际的工程问题，即“如何把这个零件造出来”，这包括选择毛坯、确定加工方法、安排工序、设计夹具等。
- 掌握设计规范： 学习并遵循国家标准、行业标准和设计规范,培养严谨的工程素养。
- 提升综合技能： 锻炼查阅资料（手册、标准、样本）、绘图（CAD）、撰写设计说明书等综合能力。
课程设计的基本任务
课程设计包含两大核心任务：
- 机械加工工艺规程制定： 针对给定的零件,编制一套从毛坯到成品的完整加工工艺文件。
- 专用夹具设计： 为工艺规程中的某一关键工序设计一个专用夹具，以保证加工质量、提高生产效率。
第二部分：课程设计详细流程
整个设计过程可以分为以下几个步骤，建议按顺序进行,每一步都得到确认后再进入下一步。
分析零件图，明确设计任务
拿到零件图后，不要急于下手,首先要彻底读懂它。
- 读懂零件结构： 零件由哪些基本表面（外圆、孔、平面、螺纹等）组成？它们之间的相对位置和尺寸精度要求如何？
- 明确技术要求：
- 尺寸精度： 哪些尺寸有公差要求？公差等级是多少？
- 形位公差： 有哪些同轴度、平行度、垂直度、圆度、圆柱度等要求？基准是什么？
- 表面粗糙度： 哪些表面的粗糙度要求较高？Ra值是多少？
- 热处理要求： 是否有调质、淬火、渗碳等热处理要求？这会直接影响加工阶段的划分。
- 了解生产纲领： 设计任务书通常会给出零件的年产量（生产纲领），这决定了你是采用单件小批生产还是中大批量生产的模式，从而影响设备选择、夹具复杂度和工艺安排。
选择毛坯，确定总余量
根据零件的材料、结构复杂程度、生产纲领和经济性选择毛坯。
- 常用毛坯类型：
- 铸件： 适用于形状复杂的零件，如箱体、机架，材料多为铸铁、铸钢。
- 锻件： 适用于要求强度高、耐磨的零件，如齿轮、轴类,材料多为钢。
- 型材： 如圆钢、方钢、钢板，适用于结构简单的轴、盘、板类零件,成本较低。
- 焊接件： 用于大型或异形结构件。
- 确定总加工余量： 查阅《机械加工工艺手册》，根据毛坯类型、尺寸、生产方式以及后续工序（如热处理）等因素,为各个加工表面确定合适的总余量。
制定机械加工工艺规程
这是整个设计的核心和难点。
-
选择定位基准：
- 粗基准： 第一次加工时使用的毛坯表面，选择原则是保证不加工表面与加工表面之间的位置精度，以及余量均匀，选择非加工表面作为粗基准,或选择余量最少的表面作为粗基准。
- 精基准： 已经加工过的表面，用于后续工序的定位，选择原则是基准统一、基准重合、稳定可靠，尽量设计“基准统一”原则，即尽可能多的工序使用同一个定位基准（如一面两销）。
-
选择加工方法：
- 根据每个表面的尺寸精度、表面粗糙度、结构形状,选择合适的加工方法。
- 外圆： 粗车 → 半精车 → 精车 / 磨削
- 孔： 钻孔 → 扩孔 → 铰孔 / 镗孔 → 磨削
- 平面： 粗铣/粗刨 → 精铣/精刨 → 磨削
- 螺纹： 攻丝 / 套丝 / 车螺纹
-
划分加工阶段：
- 粗加工阶段： 主要任务是去除大部分余量，为主要表面提供精加工的余量,精度要求不高。
- 半精加工阶段： 为主要表面的精加工做准备,并完成一些次要表面的最终加工。
- 精加工阶段： 保证各主要表面的尺寸精度和表面质量要求。
- 光整加工阶段： 对于精度和表面质量要求极高的表面（如IT5级以上，Ra0.2以下），如研磨、珩磨、超精加工等。
- 划分原因： 保证加工质量、合理使用设备、便于及时发现毛坯缺陷、便于热处理工序的安排。
-
安排加工顺序（工序组合）：
- 工序集中： 将尽可能多的加工内容集中在一道工序中完成，使用专用机床或加工中心，优点是生产率高，装夹次数少，位置精度高，缺点是设备和夹具复杂,调整困难。
- 工序分散： 将工艺路线中的工步分散为更多的工序，每道工序内容简单，使用通用机床，优点是设备和夹具简单，调整方便，易于转产，缺点是装夹次数多,生产周期长。
- 选择原则： 根据生产纲领、零件结构、现场设备条件决定，中大批量生产倾向于工序集中,单件小批生产倾向于工序分散。
-
热处理工序的安排：
- 预备热处理： 如退火、正火，安排在粗加工之前，以改善材料的切削性能,消除内应力。
- 最终热处理： 如淬火、渗碳，安排在半精加工之后、精加工之前，以保证零件的力学性能,同时减少热处理引起的变形对精加工的影响。
- 时效处理： 用于消除内应力,通常在粗加工之后进行。
-
填写工艺过程卡：
- 将上述所有分析和决策结果，以表格的形式整理成《机械加工工艺过程卡》,这是指导生产的纲领性文件。
- 内容包括： 工序号、工序名称、工序内容、设备、工艺装备（刀、夹、量具）、切削参数（ap, f, v）等。
专用夹具设计
通常选择工艺规程中工序最复杂、精度要求最高、劳动量最大的工序来设计夹具。
-
明确设计任务：
- 研究工序图，了解本工序的加工内容、尺寸精度、技术要求。
- 确定机床型号（如X6132铣床、C6140车床）。
- 确定刀具类型和尺寸。
-
确定定位方案：
- “六点定位”原则： 分析零件的自由度，根据加工要求,确定需要限制哪些自由度。
- 选择定位元件： 根据已选择的定位基准，选择合适的定位元件（如支撑钉、支撑板、V型块、心轴、圆柱销、菱形销等）。
- 定位误差分析： 计算因定位基准与工序基准不重合等原因产生的定位误差,判断其是否在允许范围内。
-
确定夹紧方案：
- 夹紧原则： 夹紧力应方向明确、作用点合理（落在刚性好的部位，靠近加工面）、大小足够（但不能引起工件变形）。
- 选择夹紧机构： 根据生产纲领和结构要求，选择手动（如螺旋夹紧）、气动、液压等夹紧机构,中大批量生产优先考虑气动或液压夹紧。
-
确定夹具体及其他元件：
- 夹具体： 夹具的基础件，用于连接所有元件，要求有足够的刚性和精度，结构要紧凑、稳定、便于排屑。
- 对刀/引导元件： 如铣床夹具的对刀块,钻床夹具的钻套。
- 夹具与机床的连接元件： 如铣床夹具的定位键,车床夹具的过渡盘。
-

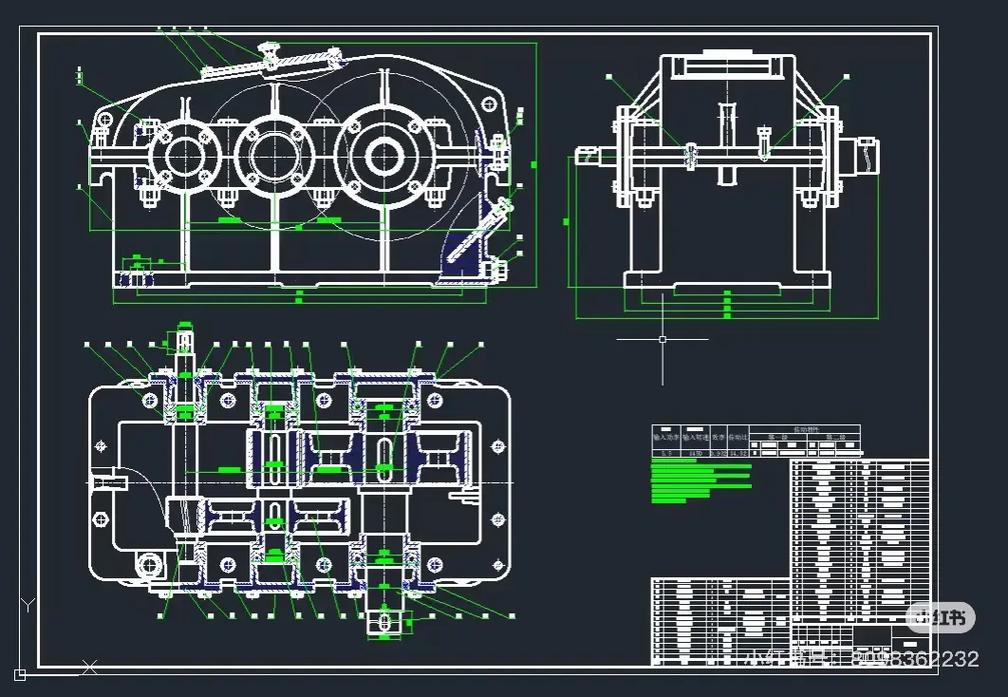

绘制夹具总图和零件图：
- 总图： 按照1:1的比例绘制，表达清楚夹具的工作原理、结构、装配关系，标注必要的尺寸、公差、配合和技术要求。
- 零件图： 对夹具中的非标准零件（如夹具体、特殊定位块、自定义压板等）绘制零件图，并标注完整的尺寸、公差、粗糙度、材料和热处理要求。

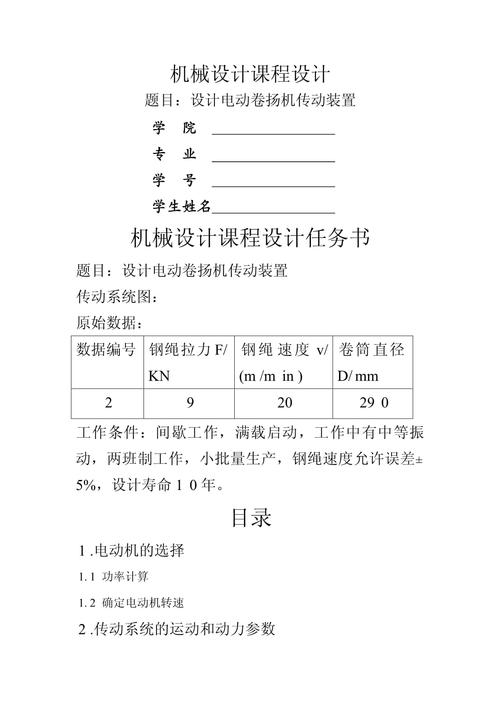

撰写设计说明书
设计说明书是整个设计的书面总结，要求条理清晰、图文并茂、计算准确。
- 封面： 设计题目、学生信息、指导教师、日期。
- 目录。
- 设计任务书。
- 零件的分析： 结构、技术要求等。
- 工艺规程设计： 详细阐述从步骤一到步骤三的所有分析和决策过程，附上《机械加工工艺过程卡》和《机械加工工序卡》。
- 夹具设计： 详细阐述步骤四的所有分析和计算过程,附上夹具总图和零件图。
- 设计总结与心得体会。
- 参考文献： 列出所有查阅的书籍、手册、标准等。
第三部分：常用工具与资源
- 绘图软件： AutoCAD, SolidWorks, UG/NX, CAXA等。
- 设计与计算手册：
- 《机械制造工艺设计手册》
- 《金属切削刀具手册》
- 《机床夹具设计手册》
- 《公差与配合》国家标准
- 《机械设计手册》
- 标准件库： 可在CAD软件中直接调用，或查阅国标（GB）手册。
第四部分：完整范例框架（以“轴类零件”为例）
** 设计“输出轴”的机械加工工艺规程及第X道工序（铣键槽）的专用夹具。
《机械制造技术基础》课程设计说明书
学 院： 机械工程学院 专 业： 机械设计制造及其自动化 学生姓名： [你的名字] 指导教师： [老师名字] 完成日期： [日期]
目 录
-
零件的分析 1.1 零件的作用 1.2 零件的工艺分析 1.2.1 零件的结构特点 1.2.2 主要技术要求分析（尺寸、形位公差、粗糙度）
-
工艺规程设计 2.1 确定生产纲领及生产类型 2.2 选择毛坯，确定总余量 2.2.1 毛坯类型的选择 2.2.2 确定各加工表面的总余量 2.3 选择定位基准 2.3.1 粗基准的选择 2.3.2 精基准的选择 2.4 制定工艺路线 2.4.1 选择加工方法 2.4.2 划分加工阶段 2.4.3 热处理工序的安排 2.4.4 工艺路线的确定（方案比较与最终方案） 2.5 选择加工设备及工艺装备 2.6 确定切削用量及基本工时 2.7 填写工艺文件 2.7.1 机械加工工艺过程卡 2.7.2 机械加工工序卡（关键工序）
-
专用夹具设计（铣键槽工序） 3.1 问题的提出 3.2 定位方案设计 3.2.1 定位基准的选择 3.2.2 定位元件的选择 3.2.3 定位误差计算与分析 3.3 夹紧方案设计 3.3.1 夹紧力的计算 3.3.2 夹紧机构的选择与设计 3.4 夹具总图设计 3.4.1 绘制夹具总图 3.4.2 标注总图上的尺寸、公差与技术要求 3.5 夹具零件图设计（夹具体、定位键等） 3.5.1 绘制夹具体零件图 3.5.2 标注零件图上的尺寸、公差与技术要求
-
设计总结与心得体会
-
参考文献
附录
- 附录A：零件图
- 附录B：机械加工工艺过程卡
- 附录C：夹具总图（A3或A2图纸）
- 附录D：夹具零件图（如夹具体,A3图纸）
