STM32课程设计如何高效实现核心功能？

99ANYc3cd6 课程介绍 2025-12-02 1

课程设计总体思路

一个好的课程设计不仅仅是实现一个功能,更重要的是展示你系统分析、方案设计、问题解决和文档撰写的能力，我们将遵循以下步骤：

选题与需求分析：确定一个有实际意义、难度适中的项目。
方案设计：进行系统架构设计，划分硬件和软件模块。

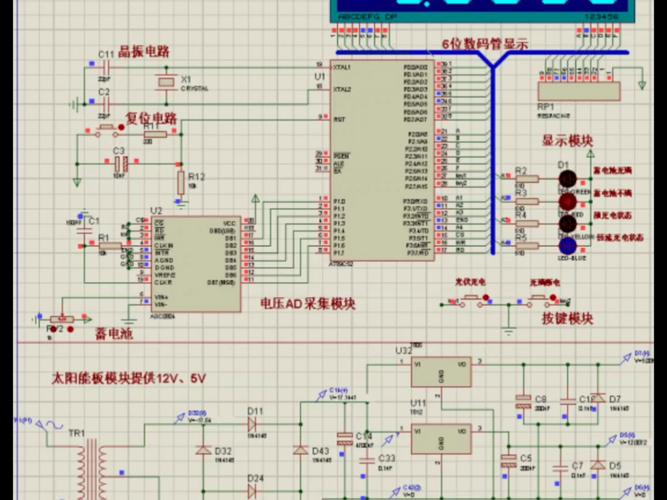

硬件选型与电路设计：选择合适的STM32型号、传感器、模块，并设计原理图。
软件设计与编程：使用Keil MDK或VS Code + PlatformIO进行开发，实现各模块功能。
系统联调与测试：将软硬件结合，解决遇到的问题，进行性能测试。
文档撰写与成果展示：整理设计报告，准备演示和答辩。

课程设计选题方向（按难度和类型划分）

这里提供几个不同方向和难度的选题,你可以选择一个作为你的核心项目。

基础入门型 (适合初学者)

这类项目旨在让你熟悉STM32的最外设（GPIO, UART, TIM, ADC）和开发流程。

选题1：智能循迹小车

功能描述：
- 利用红外对管传感器检测地面上的黑线。
- STM32根据传感器信号,控制直流电机驱动模块（如L298N），使小车自动沿黑线行驶。
- 可增加速度显示（OLED屏）或按键调速功能。
涉及知识点：
- 硬件：STM32最小系统板、红外传感器模块、电机驱动模块、直流减速电机、电池、车轮。
- 软件：GPIO输入（读取传感器）、PWM输出（控制电机速度）、定时器（用于电机控制或延时）、UART（用于调试）。
核心挑战：PID算法的初步实现，使小车转弯平滑，不冲出轨道。

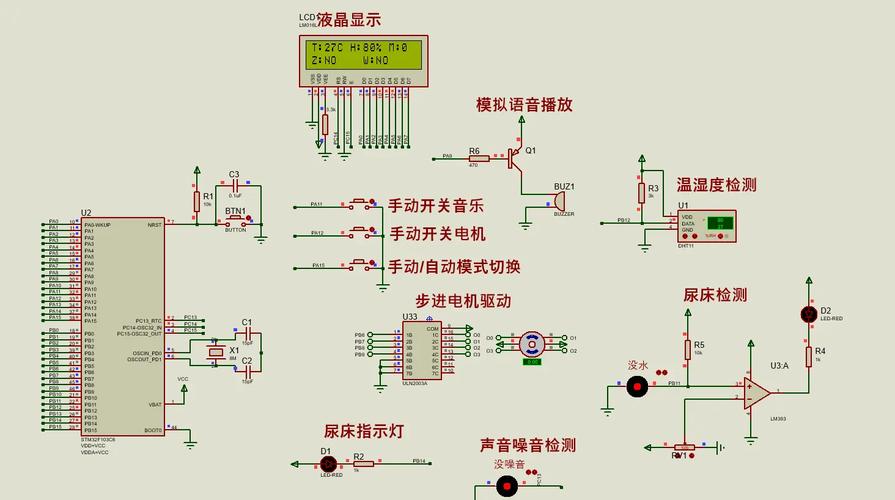

选题2：多功能环境监测仪

功能描述：
- 实时采集环境温度、湿度（DHT11/DHT22）、光照强度（光敏电阻）。
- 将采集到的数据显示在OLED液晶屏上。
- 通过串口将数据发送到电脑,用串口助手或上位机软件显示。
涉及知识点：
- 硬件：STM32最小系统板、DHT11温湿度传感器、光敏电阻、OLED显示屏（I2C/SPI接口）。
- 软件：GPIO（读取光敏电阻）、I2C/SPI通信协议（驱动OLED）、单总线协议（驱动DHT11）、ADC（读取光敏电阻模拟值）、UART通信。
核心挑战：传感器驱动协议的实现，多任务调度（数据采集、显示、发送）。

进阶提高型 (适合有一定基础的同学)

这类项目会涉及更复杂的通信协议、实时操作系统和算法。

选题3：智能家居中控系统

功能描述：
- 通过WiFi模块（如ESP8266）连接到局域网。
- 可以通过手机APP或网页远程控制板载的LED灯、继电器（模拟开关家电）。
- 实时采集温湿度数据,并通过网页显示。
- 可以增加人体红外传感器,实现人来灯亮、人走灯灭的功能。
涉及知识点：
- 硬件：STM32最小系统板、ESP8266 WiFi模块、DHT11温湿度传感器、人体红外传感器、LED、继电器模块。
- 软件：UART（与ESP8266通信）、TCP/IP协议栈、HTTP服务器、JSON数据格式、多线程/任务处理。
核心挑战：AT指令集的掌握，HTTP服务器的搭建，前后端数据交互的设计。

选题4：基于RTOS的无人机飞控系统（简化版）

功能描述：
- 使用MPU6050六轴传感器（陀螺仪+加速度计）获取无人机的姿态角（俯仰、横滚、偏航）。
- 通过STM32内部的PID算法解算出电机需要输出的PWM值,以保持无人机平衡（自稳模式）。
- 可通过遥控器（2.4G NRF24L01模块）接收控制指令，实现升降、前后左右飞行。
涉及知识点：
- 硬件：STM32F4系列（性能要求高）、MPU6050、NRF24L01、无刷电机电调、无刷电机。
- 软件：I2C（读取MPU6050）、SPI/UART（接收遥控信号）、FreeRTOS或RT-Thread（多任务管理：传感器数据读取、姿态解算、PID控制、PWM输出）、PID算法的深入理解与调参。
核心挑战：MPU6050的数据融合（DMP或Mahony互补滤波）、PID控制器的参数整定、实时系统的任务调度。

创新拓展型 (适合学有余力、追求创新的同学)

这类项目通常结合了物联网、人工智能或特定应用场景。

选题5：基于STM32的智能仓储小车

功能描述：
- 结合选题1的循迹功能和选题3的WiFi遥控功能。
- 在仓库地面铺设二维码或RFID标签,小车能够循迹并识别标签，从而知道自己的位置。
- 通过手机APP下达取货指令,小车自动规划路径（或按固定路线）前往指定货架，通过舵机控制机械臂抓取物品。
涉及知识点：
- 硬件：在智能小车基础上增加二维码/RFID识别模块、舵机、机械臂结构。
- 软件：图像处理（二维码识别）、串口通信（WiFi）、路径规划算法（简化版）、舵机控制。
核心挑战：多传感器融合、路径规划算法的实现、机械结构的搭建与控制精度。

选题6：基于STM32的便携式心电监测仪

功能描述：
- 通过高精度运放电路对心电信号进行采集和放大（硬件难点）。
- STM32通过ADC高速采样心电信号。
- 对采集到的原始数据进行数字滤波（如带通滤波、陷波滤波），去除基线漂移和工频干扰。
- 将滤波后的数据通过蓝牙（如HC-05）发送到手机APP，实时显示心电图波形。
涉及知识点：
- 硬件：STM32、高精度运放、ADC、滤波电路、蓝牙模块。
- 软件：高速ADC配置、数字信号处理（FIR/IIR滤波）、蓝牙通信、上位机APP开发（可使用MIT App Inventor简化）。
核心挑战：模拟前端电路的设计与调试、数字信号处理算法的实现。

详细开发流程（以“智能循迹小车”为例）

方案设计

系统框图：

[红外传感器组] -> [STM32F103C8T6] -> [L298N电机驱动模块] -> [直流减速电机]
                             |
                             -> [OLED显示屏] -> 显示速度
                             |
                             -> [USB-TTL串口] -> 电脑调试

工作原理：
1. 红外传感器组（通常5个）安装在小车底部，实时检测黑线位置。
2. STM32通过GPIO读取传感器的数字信号（0或1），判断小车当前相对于黑线的位置（偏左、偏右、在中间等）。
3. STM32根据位置信息,通过定时器产生两路PWM信号，控制L298N模块，从而左右轮电机产生转速差，实现转向。
4. 使用PID算法,根据位置偏差的大小和变化趋势，动态调整PWM的占空比，使小车平稳地跟随黑线。

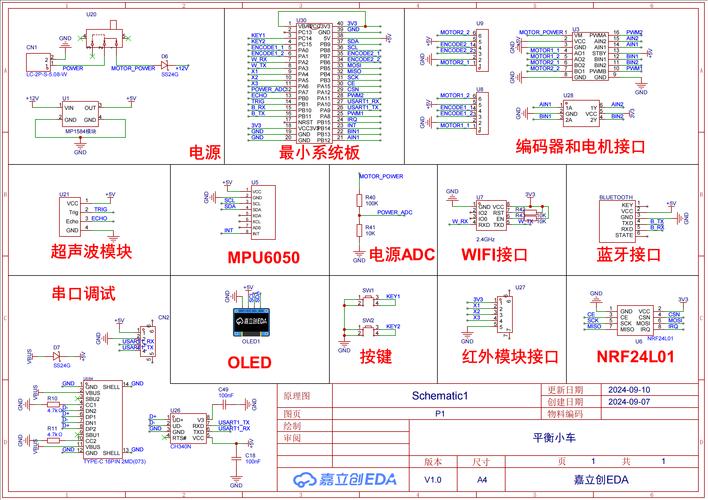

硬件选型

主控：STM32F103C8T6 "Blue Pill" 开发板（性价比高，资料丰富）
传感器：TCRT5000红外循迹传感器模块（5个）
电机驱动：L298N模块
电机：TT减速电机（带编码器更佳，可用于速度闭环）
显示：0.96寸 OLED屏（I2C接口）
电源：18650锂电池组（7.4V）配合降压模块给STM32和OLED供电（5V/3.3V）
结构：亚克力小车底盘或3D打印底盘

软件实现 (基于HAL库)

环境搭建：
- 安装Keil MDK或STM32CubeIDE。
- 使用STM32CubeMX生成初始工程,配置时钟、GPIO、TIM（PWM）、I2C（OLED）等。
模块化编程：
- main.c: 主函数，负责初始化和主循环调度。
- sensor.c/h: 封装红外传感器的读取函数。
- motor.c/h: 封装L298N的初始化和PWM控制函数。
- pid.c/h: 封装PID算法的结构体和计算函数。
- oled.c/h: 封装OLED的驱动函数（可使用现成的库，如SSD1306）。

代码实现步骤：

传感器读取：编写一个函数，一次性读取5个传感器的状态，返回一个状态值（如0b00100表示中间传感器在线）。
电机控制：编写函数 Motor_SetSpeed(uint8_t left_speed, uint8_t right_speed)，通过设置左右两个定时器的CCR寄存器来控制PWM占空比，从而控制速度。
PID算法实现：
```
// pid.h
typedef struct {
    float Kp, Ki, Kd;
    float error, last_error, integral;
} PID;
float PID_Calculate(PID *pid, float target, float current);
```
- error = target - current; (目标是中间位置，当前是偏左，error为正值)
- integral += error;
- output = pid->Kp * error + pid->Ki * integral + pid->Kd * (error - pid->last_error);
- pid->last_error = error;

主循环逻辑：

while (1) {
    // 1. 读取传感器状态
    uint8_t sensor_status = Get_Sensor_Status();
    // 2. 计算位置偏差（最左边为-4，最右边为+4）
    int position_error = Calculate_Error(sensor_status);
    // 3. 使用PID计算控制量
    float pid_output = PID_Calculate(&pid, 0.0, (float)position_error);
    // 4. 将PID输出转换为左右轮的速度差
    int base_speed = 50; // 基础速度
    int left_speed = base_speed - pid_output;
    int right_speed = base_speed + pid_output;
    // 5. 限制速度范围
    left_speed = constrain(left_speed, 0, 100);
    right_speed = constrain(right_speed, 0, 100);
    // 6. 设置电机速度
    Motor_SetSpeed(left_speed, right_speed);
    // 7. 显示当前速度到OLED
    Display_Speed((left_speed + right_speed) / 2);
    HAL_Delay(10); // 控制循环频率
}

系统联调与测试

硬件检查：上电前检查电路连接是否正确，有无短路。
分模块测试：
- 单独测试传感器,看是否能正确识别黑线。
- 单独测试电机,看是否能正反转和调速。
- 单独测试OLED,看是否能正常显示。
整体联调：将所有模块组合，下载程序。
PID参数整定：这是最关键的一步。
- 先调 Kp，从小到大，直到小车能大致跟随黑线，但可能会有抖动。
- 再调 Ki，用于消除稳态误差（比如小车一直偏在一边），但过大会导致震荡。
- 最后调 Kd，用于抑制震荡，让小车更平滑。
- 反复试验,找到最佳参数组合。

设计报告与答辩

设计报告应包含：
- 摘要：项目概述、功能、创新点。
- 目录。
- 第一章：绪论：项目背景、意义、国内外研究现状。
- 第二章：系统总体方案设计：系统框图、功能模块划分。
- 第三章：硬件系统设计：元器件选型及理由、硬件原理图、PCB设计（如果做了）。
- 第四章：软件系统设计：开发环境、软件流程图、各模块代码实现与讲解（附关键代码）。
- 第五章：系统测试与结果分析：测试方法、测试数据（图表）、结果分析、遇到的问题及解决方案。
- 第六章：总结与展望：项目总结、不足之处、未来可改进的方向。
- 参考文献。
- 附录：完整电路图、完整代码清单。
答辩准备：
- 制作清晰的PPT,突出重点。
- 准备好实物演示。
- 预想老师可能提出的问题（如：为什么选择这个STM32型号？PID参数怎么调的？项目最大的难点是什么？）。

学习资源推荐

开发工具：
- IDE：STM32CubeIDE (官方推荐，集成了代码生成和调试)、Keil MDK (经典商业软件)、VS Code + PlatformIO (开源，插件丰富)。
- 代码生成：STM32CubeMX (图形化配置，自动生成初始化代码)。
核心库：
- 标准库：早期常用，直接寄存器操作，效率高但麻烦。
- HAL库：目前主流，抽象层次高，可移植性好，推荐初学者使用。
- LL库：介于标准库和HAL库之间，效率高，封装较好。
学习资料：
- B站/YouTube：江协科技、野火、正点原子等有大量免费且高质量的STM32入门教程。
- 官方文档：STM32F1/F4系列的数据手册、参考手册、应用笔记，是解决问题的终极武器。
- 开源项目：在GitHub上搜索相关项目，学习别人的代码架构和实现方式。

希望这份详细的课程设计指南能帮助你顺利完成项目！祝你学习愉快，取得好成绩！
