下面我将为你提供一个完整、详细的换热器课程设计指南，从设计任务、流程、核心计算到报告撰写和答辩要点，希望能助你顺利完成设计。

第一部分：设计任务书（通常由老师给定）

一份典型的换热器课程设计任务书会包含以下信息：

设计题目：某厂冷却水循环系统中苯-甲苯混合物冷却器的工艺设计”。
设计条件：
- 热流体：名称（如苯-甲苯混合物）、流量、进口温度、出口温度、操作压力、主要物理性质（如密度、粘度、比热容、导热系数）。
- 冷流体：名称（如循环冷却水）、流量、进口温度、出口温度、操作压力、主要物理性质。
- 可选条件：允许压降、污垢热阻、材质要求等。
与要求：
- 确定合适的换热器类型。
- 完成详细的工艺计算（传热量、平均温差、传热系数、传热面积等）。
- 进行换热器的结构设计（管子尺寸、管数、管长、管程数、壳体直径等）。
- 进行校核计算（压降、壁温、总传热系数等）。

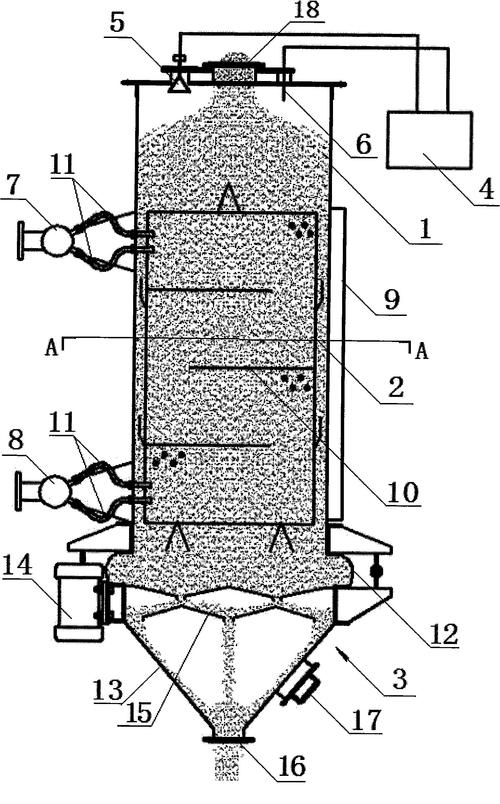

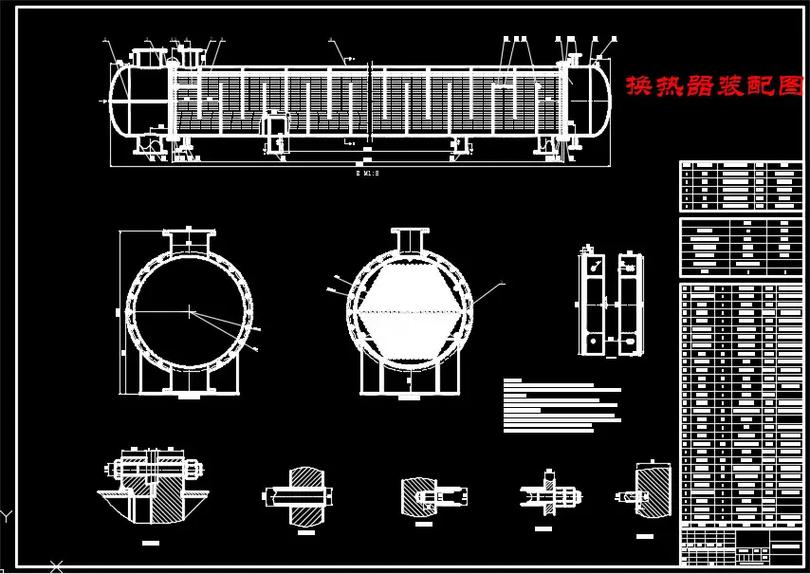

- 绘制换热器装配图（A1或A0）。
- 编写设计说明书。

第二部分：设计流程与步骤

可以按照以下七个步骤进行,这是一个逻辑清晰、层层递进的过程。

方案确定

这是设计的起点,决定了整个设计的方向。

换热器类型选择：

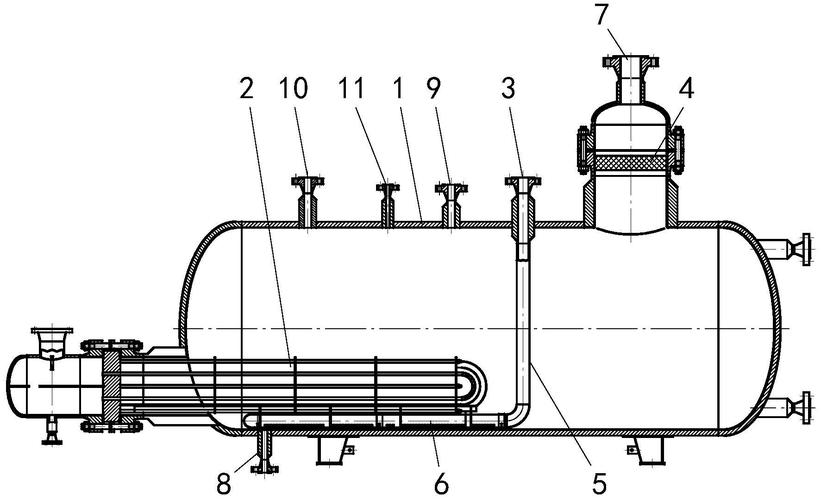

- 列管式换热器（管壳式换热器）：最常用，技术成熟，适用范围广（高温高压、大流量），是课程设计的首选。
- 板式换热器：传热效率高，结构紧凑，但耐压耐温性较差，适用于小流量、压降要求严格的场合。
- 套管式换热器：结构简单，适合高压、小流量、传热面不大的场合。
- 翅片管式换热器：用于一侧气体一侧液体的换热，强化气体侧传热。
- 对于绝大多数课程设计,首选列管式换热器。
流动空间安排（哪种流体走管程，哪种走壳程？）
- 宜走管程（管内）的流体：
  - 不清洁或易结垢的流体（便于清洗）。
  - 腐蚀性强的流体（可用耐腐蚀材料管子）。
  - 压力高的流体（管子承压能力强）。
  - 流量小、粘度大的流体（可提高流速，增强传热）。
  - 温度高的高温流体（减少热损失）。
- 宜走壳程（管间）的流体：
  - 被冷却的流体（有利于散热）。
  - 饱和蒸汽（便于冷凝，排出冷凝液）。
  - 流量大的流体（流道截面积大）。
  - 与管程流体温差大的流体（减少温差应力）。
流速选择：
- 原则：流速高，传热系数大，所需传热面积小，设备投资低，但流速高，压降大，动力消耗高，操作费高，且流速过高会引起冲刷腐蚀。
- 参考：查阅《化工原理》教材或设计手册中推荐的流速范围，水在管内的流速通常为0.5-3.0 m/s。

工艺计算

这是设计的核心,涉及大量公式计算。

物料衡算：

对于无相变过程,通常直接使用给定的流量，对于有相变（如冷凝、蒸发），需要通过热量衡算求出流量。
热量衡算（计算传热量 Q）：
- 基本公式：Q = Wc * Cpc * (tc2 - tc1) = Wh * Cph * (th1 - th2)
- Q：传热速率，W
- W：流体质量流量，kg/s
- Cp：流体平均比热容，J/(kg·K)
- t：流体温度，°C
- 下标：c-冷流体，h-热流体，1-进口，2-出口。
- 任务：用冷流体和热流体两个公式分别计算Q，取平均值或检查数据是否合理。
计算平均传热温差 Δtm：
- 并流/逆流：Δtm = [(Δt1 - Δt2) / ln(Δt1 / Δt2)] （对数平均温差）
- 折流/错流：先按逆流计算Δtm'，再乘以温差校正系数 φ，即 Δtm = φ * Δtm'。
- φ的查取：根据 R 和 P 两个参数，查《化工原理》教材或手册中的图。
  - R = (th1 - th2) / (tc2 - tc1) （热流体温降 / 冷流体温升）
  - P = (tc2 - tc1) / (th1 - tc1) （冷流体温升 / 两流体最初温差）
- 注意：应大于 0.8，否则经济性差，需考虑多壳程或调整流动方式。
估算总传热系数 K：
- 公式：1/K = 1/ho + Rso + (δ/λ) * (do/dm) + Rsi * (do/di) + (do/di) * (1/hi)
- ho, hi：管外、管内对流传热系数，W/(m²·K)
- Rso, Rsi：管外、管内污垢热阻，m²·K/W (查手册)
- , ：管壁厚度、导热系数
- di, do, dm：管内径、外径、平均直径
- 估算方法：在初步设计阶段，hi 和 ho 未知，通常根据同类经验，直接估算一个总传热系数 K，水-水换热器 K ≈ 800-1500 W/(m²·K)；油-水换热器 K ≈ 300-500 W/(m²·K)，这个估算值用于初步计算面积。
估算传热面积 A：
- 公式：A = Q / (K * Δtm)
- 根据计算出的A，可以初选换热器型号（如《换热器样本》），确定管径、管长、管数等。

换热器结构设计

根据估算的传热面积,进行具体的结构计算。

管径和管内流速：根据步骤一选定的流速和流量，计算管径。
- di = sqrt(4 * Ws / (π * u * ρ))
- 根据计算值和标准,选择合适的管径（如 Φ25×2.5 mm）。
管数 N：
- 单管程：N = 4 * Ws / (π * di² * u * ρ)
- 多管程：N = N_单程 * 管程数，管程数通常取 1, 2, 4, 6。
管长 L 和传热面积 A：
- 根据管数 N 和标准管长（如 1.5m, 2.0m, 3.0m, 6.0m），计算实际传热面积 A_实。
- A_实 = π * do * L * N
- 要求 A_实 / A_估 > 1.1~1.2，留有设计余量。
管板和壳体直径 D：
- 管板布置：查管板布置图，确定管间距 t（通常为 1.25~1.5 倍管外径）。
- 壳体内径：D = t * (N_c - 1) + 2 * b'
  - N_c：沿管束中心线上的管子数。
  - b'：最外层管子中心到壳体内壁的距离，通常取 (1~1.5) * do。
- 根据计算结果,圆整到标准壳体直径。

校核计算

结构设计完成后,必须进行校核，确保设计满足要求。

管内传热系数 hi 计算：
- 计算雷诺数 Re = di * u * ρ / μ，判断流型（层流/过渡流/湍流）。
- 选择合适的关联式（如迪图斯-贝尔特公式 Nu = 0.023 * Re^0.8 * Pr^n）计算 Nu。
- hi = Nu * λ / di
管外传热系数 ho 计算：
- 方法：根据挡板形式（通常为弓形挡板）计算壳程流速和雷诺数。
- 使用关联式（如克恩法）计算 ho，这部分计算相对复杂，需仔细查阅公式和参数。
计算总传热系数 K：
- 使用步骤二中完整的公式,代入计算出的 hi 和 ho，得到实际的总传热系数 K_实。
- 比较 K_实 和 K_估，若相差不大（如±15%以内），则合格，若相差过大，需返回调整流速或结构。
压降校核：
- 管程压降 ΔPi：包括直管阻力、回弯阻力、进出口阻力。
- 壳程压降 ΔPo：包括弓形挡板缺口处的阻力、横向流过管束的阻力、壳程进出口阻力。
- 总压降 ΔP = ΔPi + ΔPo`
- 检查总压降是否小于任务书允许的压降,若超出，需调整流速、管程数或折流板间距。
