《UML建模技术与应用》课程设计方案

课程概述

• 课程名称： UML建模技术与应用
• 课程性质： 专业核心课 / 专业选修课
• 授课对象： 计算机科学与技术、软件工程、物联网工程等相关专业的本科生
• 先修课程： 《面向对象程序设计》、《数据结构与算法》、《软件工程导论》
• 学时/学分： 48学时 (理论32学时 + 实验16学时) / 3学分
• 课程简介： 本课程旨在系统介绍统一建模语言的理论基础、核心图形及其在软件工程全生命周期中的应用，通过理论讲解、案例分析和项目驱动，学生将学习如何使用UML来可视化、规范化和构造复杂的软件系统，课程重点在于培养学生运用UML进行需求分析、系统设计、系统测试和文档编写的综合能力,最终能够独立或协作完成一个中小型软件系统的UML建模全过程。

课程目标

通过本课程的学习,学生应能达到以下目标：

1. 知识与技能目标:


   • 理解UML核心概念： 掌握UML的基本术语、视图、图和模型元素。
   • 掌握UML核心图形： 熟练运用UML的九种标准图（用例图、类图、序列图、通信图、活动图、状态机图、组件图、部署图、包图）来描述不同方面的系统模型。
   • 熟悉建模工具： 至少掌握一种主流UML建模工具（如Enterprise Architect, StarUML, Visual Paradigm, PlantUML等）的基本操作。
   • 掌握建模流程： 理解UML在需求分析、系统设计、实现和测试阶段的应用流程和方法。
   • 具备文档能力： 能够编写符合规范的UML模型文档,并能将模型与代码进行有效关联。

2. 过程与方法目标:

   • 问题分析能力： 能够将模糊的用户需求转化为清晰、可执行的用例模型。
   • 抽象与建模能力： 能够从现实问题中抽象出核心概念,并用类图等静态模型进行描述。
   • 动态行为分析能力： 能够分析系统的交互流程和状态变化，并用序列图、活动图等动态模型进行描述。
   • 团队协作能力： 在团队项目中,能够使用UML作为共同语言进行有效沟通和协作。

3. 情感态度与价值观目标:

   • 培养工程化思维： 树立“先建模，后编码”的软件工程思想,重视设计的前期工作。
   • 提升质量意识： 认识到良好建模对于提高软件质量、降低开发风险的重要性。
   • 激发学习兴趣： 通过可视化、系统化的方式,激发对复杂软件系统设计与开发的兴趣。

课程内容与学时分配

教学方法与手段

1. 理论与实践相结合： 每个理论知识点后紧跟实验环节，确保学生“学中做，做中学”。
2. 案例驱动教学： 以“在线图书商城”贯穿整个课程，由浅入深，逐步构建系统模型,保持学习的连贯性。
3. 项目驱动学习： 设置一个为期4周的课程设计大作业，让学生分组完成一个完整系统的建模,锻炼综合应用能力。
4. 翻转课堂： 对于一些基础概念和工具操作，可以提前布置学习任务,课堂上以讨论和答疑为主。
5. 工具演示与操作： 教师在实验室进行工具的实时演示，学生同步操作,直观易学。
6. 小组讨论与协作： 鼓励学生在实验和项目中以小组形式进行讨论和协作,培养团队精神。

考核方式与标准

本课程采用过程性考核与终结性考核相结合的方式,全面评价学生的学习效果。

课程设计项目示例

项目名称： 在线图书商城管理系统

项目目标： 为一个在线图书商城开发一个完整的UML模型,涵盖从需求到物理部署的各个层面。

项目要求：

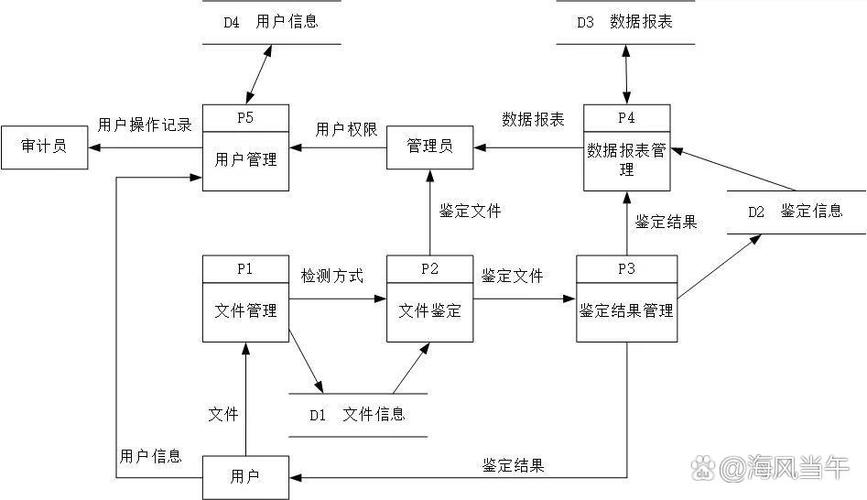

1. 需求分析阶段：

   • 识别至少3类主要参与者（如：游客、注册会员、管理员）。
   • 识别至少15个核心用例（如：浏览图书、搜索图书、注册、登录、加入购物车、下单、支付、查看订单、管理图书、管理用户等）。
   • 绘制完整的用例图，并编写3-5个核心用例的详细描述。

2. 系统设计阶段：


   • 静态设计：
     • 识别至少15个核心类（如：User, Book, Order, ShoppingCart, Admin等）。
     • 绘制详细的类图，包含属性、方法及各类关系（关联、聚合、泛化等）。
   • 动态设计：
     • 选择2-3个核心业务流程（如：用户下单流程、管理员添加图书流程）,绘制序列图。
     • 为Order类设计状态机图，描述订单从“待支付”到“已完成”的状态变迁。

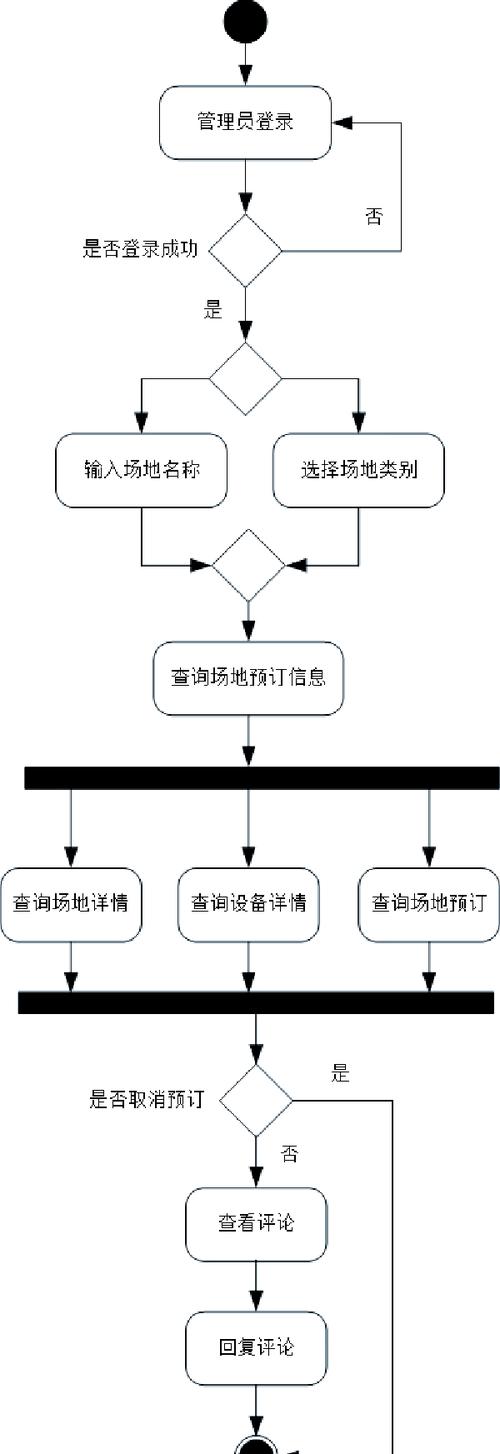

     • 绘制一个带泳道的活动图，描述“处理用户退货”的流程。

3. 物理架构设计阶段（可选，或简化）：

   • 将系统划分为几个主要模块（如：用户模块、商品模块、订单模块）,绘制组件图。
   • 简单设计系统部署方案（如：Web服务器、应用服务器、数据库服务器）,绘制部署图。

4. 交付成果：

   • 一份完整的《在线图书商城UML建模报告》。
   • 一个包含所有UML图的建模工具工程文件。
   • 一个10-15分钟的PPT答辩稿。

推荐教材与参考资料

• 推荐教材：
  • 《UML面向对象建模基础》（第3版），蔡敏等，清华大学出版社。（国内经典,适合初学者）
  • 《UML精粹：标准对象建模语言简明指南》（第3版），[美] Martin Fowler，清华大学出版社。（国外经典，言简意赅,深入浅出）
• 参考资料：
  • 《UML用户指南》（第2版），[美] Grady Booch, James Rumbaugh, Ivar Jacobson，机械工业出版社。（UML“三巨头”著作,权威但较深）
  • 《设计模式：可复用面向对象软件的基础》，[美] Erich Gamma等，机械工业出版社。（学习如何用UML表示设计模式）
  • 在线资源：
    • OMG (Object Management Group) 官网 (www.uml.org)：UML的官方标准。
    • PlantUML官网：一个快速、文本驱动的UML绘图工具,适合快速原型设计。
    • StarUML, Enterprise Architect等软件的官方文档和教程。
