如何自学UG 4.0？从哪里开始学？

99ANYc3cd6 自学报考 2026-02-10 1

第一部分：心态与准备

在开始之前,请做好以下准备：

明确目标： 你学 UG 的目的是什么？
- 产品设计？ (侧重于实体建模、曲面设计)
- 模具设计？ (侧重于分模、结构设计)
- 数控编程？ (侧重于加工刀路、后处理)
- 工程制图？ (侧重于出图、标注) 目标不同，学习的侧重点也不同，建议初学者先从 产品设计 和 工程制图 入手,打好基础。
软件准备：
- 安装 UG NX 4.0： 你需要先找到 UG NX 4.0 的安装包和相应的破解/授权文件，由于版本较老，网上资源需要仔细甄别,注意安全。
- 硬件要求： UG 4.0 对电脑要求不高，现在的电脑基本都能流畅运行，但建议配置不要太低,否则会影响学习体验。
学习方法：
- 耐心与坚持： UG 是一个复杂的软件，不可能一蹴而就，遇到问题很正常,不要轻易放弃。
- 多练多想： 看十遍不如亲手做一遍，每个功能都要亲自操作,理解其原理。
- 由简到难： 严格按照学习路线图来，不要跳级，基础不牢,后面会非常吃力。

这个路线图分为四个阶段,循序渐进。

这个阶段的目标是让你熟悉 UG 的“门”和“路”，知道工具在哪,命令怎么用。

1. 软件界面： 认识主界面、菜单栏、工具条、提示栏/状态栏、资源条。
2. 基本操作：
  - 文件管理： 新建、打开、保存、导入导出。
  - 视图操作： 旋转、平移、缩放、隐藏/显示、截面视图，这是最重要的操作,必须熟练！
  - 对象选择： 选择过滤器、选择方式（左键单击、框选、多边形选择）。
  - 图层管理： 图层的创建、移动、设置可见性,这是管理复杂模型的关键习惯。
  - 坐标系： 绝对坐标系和WCS（工作坐标系）的区别，以及WCS的原点、旋转、保存等操作。
3. 首选项设置： 了解背景颜色、选择颜色、对象显示等基本设置,让工作环境更舒适。
实践任务：
- 打开一个现成的模型文件,练习各种视图操作。
- 创建一个新文件，在里面随意创建一些简单的草图（比如矩形、圆），然后隐藏它们，再显示出来,练习图层操作。

几乎所有三维模型都是从二维草图开始的，这是整个UG学习中最最核心的部分,必须学精。

1. 草图环境： 进入草图、退出草图。
2. 草图曲线：
  - 基本曲线： 直线、圆弧、圆、矩形、多边形等。
  - 轮廓线： 快速连续绘制线段。
3. 草图约束： 这是灵魂！
  - 几何约束： 水平、竖直、相切、平行、垂直、同心、共线等。
  - 尺寸约束： 标注长度、角度、直径等,给模型定下精确的尺寸。
4. 草图工具：
  - 修剪/延伸： 快速修剪掉不需要的线段。
  - 倒角/圆角： 在草图上做倒角和圆角。
  - 镜像： 快速对称复制草图。
  - 偏置： 将草图轮廓向内或向外偏置一定距离。
  - 阵列： 将草图进行线性或圆形阵列。
实践任务：

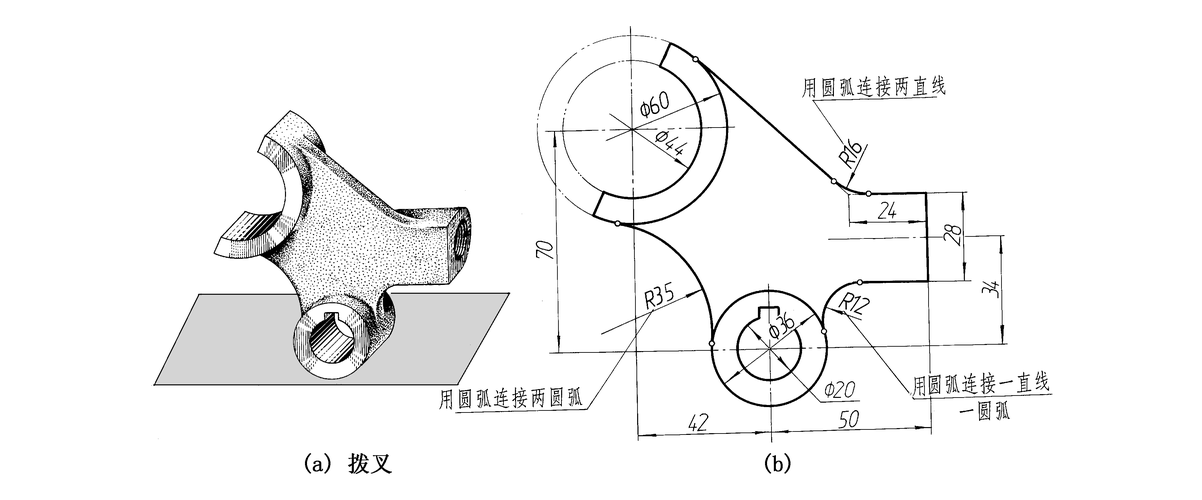

- 临摹练习： 找一些简单的二维图纸（比如垫片、端盖），完全按照尺寸绘制出它的草图，目标是做到尺寸完全正确，约束关系清晰，这个练习至少要做10-20个不同的例子。

有了草图基础,就可以开始创建三维模型了。

1. 特征建模：
  - 拉伸： 将草图沿一个方向拉伸成实体或片体,最常用的命令！
  - 旋转： 将草图绕一根轴旋转成实体或片体。
  - 扫掠： 将一个截面沿着一条引导线扫掠成型。
  - 管道： 创建圆形或方形截面的管道。
2. 细节特征：
  - 孔：创建简单孔、沉头孔、埋头孔。
  - 边倒角： 对实体边进行倒角。
  - 面倒圆： 对两个面之间进行圆角过渡。
  - 拔模： 为模具设计添加拔模斜度。
3. 特征操作：
  - 布尔运算： 求和（合并）、求差（切割）、求交（相交）。
  - 阵列特征： 对已创建的特征进行线性或圆形阵列。
  - 镜像特征/体： 对特征或整个实体进行镜像。
4. 曲面入门：
  - 通过曲线网格： 通过多个截面线创建曲面。
  - 通过曲线： 通过多个平行的截面线创建曲面。
  - N边曲面： 填充一个由多条边围成的区域。
  - 缝合： 将多个独立的曲面缝合成一个片体或实体。
实践任务：
- 从零开始建模： 找一些简单的零件图（比如机械零件、日用品），从草图开始，一步步用上面的命令把它完整地做出来，一个带孔的法兰盘、一个水杯、一个手机支架。

模型做好了，最终要输出生产用的图纸,或者将多个零件组装在一起。

1. 工程图：
  - 进入制图模块： 创建新图纸页,设置图纸大小和比例。
  - 基本视图： 创建主视图、投影视图（俯视图、左视图等）。
  - 剖视图： 全剖、半剖、阶梯剖、旋转剖。
  - 局部放大图： 对细节部分进行放大。
  - 尺寸标注： 自动标注和手动添加尺寸、公差。
  - 注释与符号： 添加技术要求、形位公差、表面粗糙度符号。
2. 装配：
  - 进入装配模块： 添加已存在的组件。
  - 装配约束： 接触、对齐、同心、距离等,用来确定零件之间的位置关系。
  - 爆炸图： 将装配体炸开,更清晰地展示零件的装配关系。
实践任务：
- 出图练习： 将你之前做的三维模型，生成一套标准的工程图纸，包含三视图、尺寸、技术要求。
- 装配练习： 找一个简单的装配体（比如一个轴承座、一个简单的夹具），将你做的零件组装进去,并生成爆炸图。

对于NX 4.0这种老版本，中文视频教程可能比较难找,但核心思想是通用的。

视频教程 (首选)：
- Bilibili (B站)： 搜索关键词 “UG NX 4.0 教程”、“UG 入门教程”，虽然很多是新版教程，但前期的草图、建模、制图部分逻辑是相通的，可以跟着做，只是界面和图标位置不同,多适应一下即可。
- 我要自学网： 正如你所提到的，这个网站有大量UG教程，可以搜索“UG基础教程”，从最基础的开始看，虽然版本可能不是4.0,但基础部分价值很高。
- 优酷、腾讯视频： 同样可以搜索相关关键词。
图文教程/电子书：
- 在CSDN、博客园等平台搜索“UG NX 4.0 入门教程”,通常会有图文并茂的步骤讲解。
- 可以寻找一些经典的UG NX 4.0的官方手册或第三方教程电子书（PDF格式）。
练习图纸/模型：
- “三维图库”网站： 上面有海量的模型图纸,是绝佳的练习素材。
- 各大CAD论坛： 如沐风网、精易论坛等,可以找到很多练习图纸和案例。
