《机械装备设计》课程设计全攻略

机械装备设计课程设计是机械类专业学生将理论知识应用于实践的关键环节,它不仅考验你的机械设计知识，更锻炼你的工程思维、创新能力和解决实际问题的能力。

课程设计核心目标

在开始之前,请明确你希望通过这次设计达到什么目标：

1. 综合运用知识： 将《机械原理》、《机械设计》、《理论力学》、《材料力学》、《互换性与测量技术》、《工程材料》等课程的知识融会贯通。
2. 掌握设计流程： 熟悉从需求分析、方案设计、技术设计到绘制工程图的完整机械产品设计流程。
3. 培养工程能力： 学会查阅标准、手册、样本，进行设计计算、强度校核、结构优化，并使用CAD软件（如SolidWorks, AutoCAD, UG等）进行三维建模和二维工程图绘制。
4. 锻炼创新思维： 在满足基本功能的前提下，尝试对现有方案进行改进或提出创新性设计。
5. 规范工程表达： 掌握工程图纸的绘制规范和技术报告的撰写方法。

课程设计完整流程

课程设计通常遵循以下六个步骤,环环相扣，缺一不可。

任务分析与明确 (1-2天)

这是所有工作的基础,务必吃透题目。

• 解读设计任务书： 仔细阅读老师下达的设计任务书，明确以下核心信息：

  • 设计对象： 要设计什么？（如：带式输送机、搅拌机、减速器、夹具等）
  • 主要功能与性能要求： 它需要做什么？（如：输送量、输送速度、搅拌功率、夹持力等）
  • 工作条件与环境： 在什么环境下工作？（如：室内/室外、温度、湿度、有无腐蚀、载荷性质等）
  • 原始设计参数： 给定的具体数据是什么？（如：电机功率、转速、输送带长度、工作载荷等）
  • 与成果要求： 需要提交哪些最终成果？（如：设计说明书、总装图、零件图、三维模型等）

• 背景调研：


  • 上网搜索： 了解同类产品的结构、工作原理、市场主流技术。
  • 查阅文献： 利用知网、万方等数据库查找相关的设计论文和研究。
  • 咨询老师/学长： 获取宝贵的经验和建议。

总体方案设计 (3-5天)

这是设计的灵魂,决定了产品的优劣。

• 功能分析与分解： 将总功能分解为若干子功能。“物料输送”可以分解为：动力输入、速度变换、扭矩传递、物料承载、连续运动等。
• 寻求实现方案： 针对每个子功能，构思多种可能的实现方式。
  • 动力源： 电机类型（交流、直流、伺服）、功率、转速。
  • 传动方案：
    • 齿轮传动： 结构紧凑、传动比精确、效率高，适合近距离、大功率传动。
    • 带传动： 中心距大、缓冲吸振、过载保护，适合远距离、中小功率传动。
    • 链传动： 中心距大、平均传动比准确、可在恶劣环境工作，适合低速重载。
    • 蜗杆传动： 传动比大、结构紧凑、可自锁，适合大传动比、反向自锁的场合。
  • 执行机构方案： 如何实现最终动作？（如：输送带、滚筒、搅拌叶片、夹爪等）
• 方案对比与决策： 列出不同方案的优缺点（从性能、成本、制造难度、维护性等方面），进行综合评估，选择一个最优方案。通常需要绘制方案原理图。

技术设计与计算 (5-7天)

这是设计的核心,将方案转化为具体的技术参数。

• 动力计算：
  • 根据工作阻力（如输送带的摩擦力、搅拌的阻力矩）计算所需的有效功率。
  • 考虑传动效率,计算出电机所需的额定功率。
• 传动系统设计计算：
  • 分配传动比： 将总传动比合理分配给各级传动（如电机->减速器->工作机）。
  • 计算各轴转速和扭矩： 从电机轴开始，依次计算出各传动轴的转速、功率和扭矩。
• 主要零部件设计与校核：
  • 传动零件：
    • 齿轮： 确定模数、齿数、螺旋角等参数，进行齿面接触疲劳强度和齿根弯曲疲劳强度校核。
    • 轴： 进行结构设计（阶梯轴），按弯扭合成强度校核危险截面，必要时进行刚度校核。
    • 轴承： 根据轴的受力情况，选择轴承类型和型号，进行寿命校核。
    • 键/销： 选择标准件，进行挤压强度校核。
  • 其他关键零件： 如联轴器、螺栓、机座等，也需要进行选型和校核。
• 润滑与密封设计： 选择合适的润滑油/脂，设计密封结构。

图纸绘制 (5-7天)

图纸是工程师的语言,必须规范、清晰、准确。

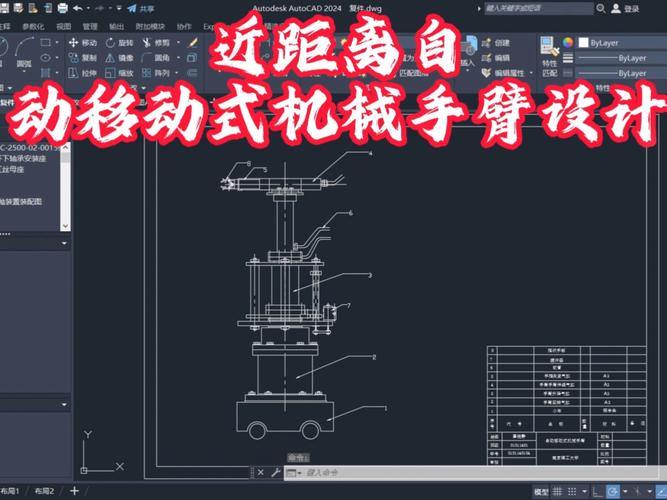

• 绘制总装配图：
  • 表达方案： 选择合适的视图（主视图、俯视图、侧视图等），完整表达装备的结构、工作原理和装配关系。
  • 标注尺寸： 标注外形尺寸、安装尺寸、配合尺寸、关键性能尺寸。
  • 编写技术要求： 说明装配、调试、检验、维护等方面的要求。
  • 编写零件序号和明细表： 为所有零件编号，并在明细表中列出零件名称、数量、材料、标准等信息。
• 绘制零件图：
  • 选择几个关键的、非标准的零件（如轴、齿轮、机座等）绘制零件图。
  • 零件图应包含一组视图、完整的尺寸标注、尺寸公差、形位公差、表面粗糙度、技术要求以及标题栏。
• 三维建模： 根据设计结果，使用SolidWorks, UG等软件进行三维建模，并生成爆炸图、渲染图，使设计成果更直观。

编写设计说明书 (3-5天)

说明书是设计的理论依据和成果总结。

• 封面： 包含课程设计题目、姓名、学号、班级、指导老师、日期等。
• 目录： 自动生成。
• 1. 绪论/前言： 设计背景、意义、任务来源。
  2. 总体方案设计： 详细描述方案选择过程，附上原理图。
  3. 技术设计与计算： 详细列出所有设计计算过程、公式、数据来源和结果，这是说明书的核心。
  4. 主要结构设计： 描述关键零部件的结构特点。
  5. 三维建模与图纸说明： 简述建模和绘图过程。
  6. 结论与展望： 总结设计成果，分析优缺点，提出改进方向。
• 参考文献： 列出所有参考的书籍、手册、标准、论文等。
• 致谢。

答辩准备与展示 (1-2天)

• 制作PPT： 精炼你的设计成果，突出亮点，内容应包括：设计任务、方案对比、关键设计计算、图纸展示、三维模型演示、总结与展望。
• 预演答辩： 自己或与同学互相演练，控制好时间（通常10-15分钟），准备好回答老师可能提出的问题。
• 准备实物： 如果有条件，可以打印图纸、展示三维模型动画或3D打印模型。

常见选题参考

选择一个合适的题目至关重要,题目不宜过大，也不宜过小。

常用工具与资源

• 设计计算软件： Excel (用于表格计算)、MATLAB (用于复杂计算和仿真)
• CAD软件：
  • 二维： AutoCAD (行业标准)
  • 三维： SolidWorks (易学易用，普及度高)、UG/NX (功能强大，工业界常用)、Inventor
• 资源网站：
  • 国家标准全文公开系统： 查询国家标准。
  • 中国知网/万方数据： 查找学术论文。
  • 道客巴巴/豆丁网： 查找课程设计范文和资料（注意甄别质量）。
  • 机械设计手册/机械工程师手册： 必备工具书，学校图书馆或电子版均可。
  • 各品牌官网： 如SEW、西门子、 SKF、NSK等，查找电机、减速器、轴承等产品的样本和选型软件。

常见问题与避坑指南

1. 只计算不设计： 不能只停留在纸上谈兵，要考虑零件的工艺性、装配关系、材料成本和加工可行性。
2. “唯强度论”： 设计不是越“粗大”越好，在满足强度和刚度的前提下，要追求结构轻量化、紧凑化和低成本。
3. 忽视标准件： 大量使用螺栓、轴承、键、销等标准件，这能大大降低设计和制造成本，要学会正确查阅和使用标准件手册。
4. 图纸不规范： 尺寸标注不全、公差选择不合理、技术要求不明确，是图纸的致命伤，务必严格遵守制图标准。
5. 拖延症： 课程设计工作量大，时间跨度长，一定要制定详细的计划，每天/每周完成相应任务，避免最后几天通宵达旦。

请记住： 课程设计是一个“犯错-学习-改进”的过程，不要害怕犯错，大胆尝试，积极与老师沟通，通过这个过程，你收获的将不仅仅是一个成绩，更是一份宝贵的工程实践经验，祝你设计顺利！
