牛头刨床课程设计8点核心指南
牛头刨床课程设计是机械设计基础或机械原理课程中的一个经典综合性设计任务,它要求学生综合运用机械原理、机械设计、材料力学、制图等多方面知识,完成一个完整机械系统的分析与设计。
以下是贯穿整个设计过程的8个关键节点和要点:

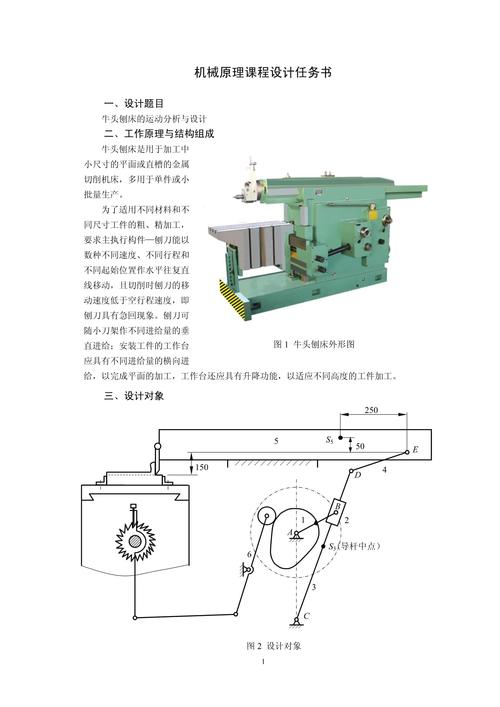

第1点:明确设计任务与总体方案分析
这是设计的起点,决定了整个设计的方向。
- 任务分解:
- 功能要求: 实现刨刀的往复直线切削运动(主运动)和工作台的间歇横向进给运动。
- 性能参数: 明确已知条件,例如刨刀的最大行程长度、刨刀每分钟往复行程次数、工作台最大横向进给量等,这是所有后续设计的原始输入。
- 总体方案选择:
- 主传动方案: 牛头刨床的主运动是刨刀的往复运动,常见的实现方案有:
- 曲柄摇杆机构: 最经典、最普遍的方案,通过电机经皮带/齿轮减速,带动一曲柄摇杆机构,将连续的旋转运动转化为滑枕(刨刀)的往复直线运动。
- 凸轮机构: 可以精确实现运动规律,但高副接触,易磨损,设计复杂,在牛头刨床中较少作为主传动。
- 液压传动: 运动平稳,可实现无级调速,但结构复杂,成本高,多用于大型或专用刨床。
- 进给方案: 工作台的横向进给是间歇运动,通常采用棘轮机构或不完全齿轮机构,由主传动链中的某个构件(如摇杆)驱动,实现每次刨削完成后的微量进给。
- 主传动方案: 牛头刨床的主运动是刨刀的往复运动,常见的实现方案有:
- 对于课程设计,曲柄摇杆机构 + 棘轮机构是首选方案,因为它结构经典、知识点覆盖全面、设计难度适中。

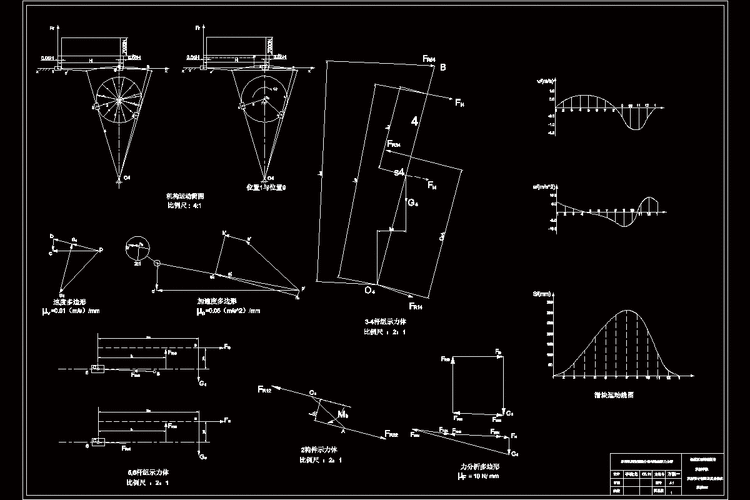

第2点:执行机构(曲柄摇杆机构)的运动设计
这是设计的核心,决定了刨刀的运动特性。
- 设计目标: 根据已知的刨刀行程长度和行程速比系数 K,设计曲柄摇杆机构的各个杆长。
- 关键参数计算:
- 行程速比系数 K:
K = (180° + θ) / (180° - θ), 为极位夹角,K值反映了空间行程(回程)比工作行程快的程度,通常取 K=1.5 ~ 2.0。 - 摇杆长度
l3和摆角 : 摇杆的摆角 通常根据结构要求或经验选取(如 30° ~ 60°),摇杆长度l3与刨刀行程H的关系为H = l3 * sin(ψ/2),通常先设定 ,再计算l3。 - 机架长度
l4: 根据机床整体布局和结构紧凑性初步选定。 - 曲柄长度
l1和连杆长度l2: 利用几何关系(如作图法或解析法)求解。l1 = l4 * sin(θ/2) / sin(ψ/2),l2的值需满足杆长条件l1 + l2 < l3 + l4。
- 行程速比系数 K:
- 输出: 得到曲柄、连杆、摇杆、机架的具体长度,并绘制机构运动简图。
第3点:动力分析与原动机选择
确定电机功率,为后续强度计算提供载荷。
- 计算阻力: 估算刨削过程中刨刀所受的最大切削阻力
F_R,这可以根据切削用量、工件材料和刀具角度进行经验计算或查阅相关手册。 - 分析受力: 对刨刀(滑枕)进行受力分析,求出在切削行程中,曲柄需要施加的平衡力矩
T,这需要用到动态静力分析法,考虑惯性力(速度、加速度曲线是关键)。 - 计算功率:
- 切削功率
P_c = F_R * v_c(v_c是切削平均速度)。 - 电机功率
P_m = P_c / η( 是总传动效率,通常取 0.7 ~ 0.8)。
- 切削功率
- 选择电机: 根据计算出的
P_m和刨床要求的刨刀往复行程次数,查阅电机手册,选择合适的型号(如 Y 系列三相异步电机),确定其额定功率、同步转速。
第4点:传动系统设计(定比传动链设计)
将电机的运动和动力传递到执行机构。

- 确定总传动比
i_total:i_total = n电机 / n刨刀。n电机是电机额定转速,n刨刀是设计要求的刨刀每分钟往复次数。 - 分配传动比: 将总传动比分配给传动链中的各级传动(通常为皮带传动 + 齿轮传动)。
- 皮带传动: 放在高速级,起到缓冲、减振和过载保护的作用,传动比
i1通常取 2 ~ 4。 - 齿轮传动: 放在低速级,要求传动比准确,传动比
i2 = i_total / i1,可采用单级或两级齿轮传动。
- 皮带传动: 放在高速级,起到缓冲、减振和过载保护的作用,传动比
- 齿轮参数设计:
- 根据传递的功率、转速和传动比,计算齿轮的模数
m(可按齿面接触强度或齿根弯曲强度计算,并取较大值)。 - 确定齿数
z、分度圆直径d、中心距a等几何参数。
- 根据传递的功率、转速和传动比,计算齿轮的模数
- 轴的设计: 初步估算各传动轴的最小直径,并进行结构设计(考虑轴上零件的安装、定位和固定)。
第5点:关键零部件的强度与寿命校核
确保设计的零件在工况下安全可靠。
- 曲轴:
- 受力分析: 承受由连杆传递来的巨大周期性变化的力。
- 进行弯扭组合强度校核、疲劳强度校核,重点校核轴颈与曲柄臂连接处的应力集中。
- 连杆:
- 受力分析: 主要受压,在回程末端可能受拉。
- 进行压杆稳定性校核(欧拉公式或经验公式),防止失稳。
- 齿轮:
- 对之前设计的齿轮进行齿面接触疲劳强度校核和齿根弯曲疲劳强度校核,确保其使用寿命满足要求。
- 键连接:
- 对轴与齿轮、皮带轮等零件之间的键连接进行挤压强度校核。
第6点:进给机构设计
实现工作台的间歇运动。
- 机构选择: 采用棘轮机构。
- 设计要点:
- 驱动源: 将棘爪安装在牛头刨床的摇杆上,利用摇杆的往复摆动驱动棘轮单向间歇转动。
- 棘轮参数: 根据最大进给量和最小进给量要求,确定棘轮的齿数
z和模数m,棘轮转角对应每次进给量的大小。 - 调节机构: 设计一个遮盖板(或罩壳),通过改变遮盖板的位置来调节棘爪实际拨动的有效齿数,从而实现无级或有级调节进给量。
- 绘制进给机构装配图。
第7点:图纸绘制与设计说明书撰写
将设计成果以规范的形式呈现。
- 图纸要求(至少两张A0或A1图纸):
- 牛头刨床总装配图:
- 要求:用1:1或1:2的比例绘制,表达清楚整机的工作原理、主要结构、零件装配关系。
- 内容:包含主视图、必要的侧视图、局部剖视图,标注主要外形尺寸、性能尺寸、配合尺寸和安装尺寸。
- 标注零件序号,填写标题栏和明细表。
- 关键部件装配图:
- 方案A: 曲柄摇杆机构装配图。
- 方案B: 变速箱装配图。
- 要求:详细表达该部件的内部结构、装配关系、润滑方式等。
- 若干重要零件图:
- 选择2-3个典型零件(如曲轴、齿轮、滑枕)绘制零件图。
- 要求:包含完整的视图、尺寸、公差与配合、形位公差、表面粗糙度、技术要求等。
- 牛头刨床总装配图:
- 设计说明书:
- 封面、目录、设计任务书、方案分析与选择、详细的计算过程(运动、动力、强度)、设计结果总结、参考文献、致谢。
- 要求: 条理清晰、计算准确、图文并茂(可插入简图)、格式规范。
第8点:答辩准备与总结
展示设计成果,接受提问与检验。

- PPT制作: 准备一个10-15分钟的答辩PPT,内容应包括:设计任务、总体方案、机构设计(运动简图)、关键计算(传动比、功率)、图纸展示(总装图、部件图)、设计总结与创新点。
- 预演与自查: 反复演练,控制时间,自查说明书中的计算是否有误,图纸是否符合标准。
- 预测问题: 思考老师可能会问的问题,
- 为什么选择曲柄摇杆机构而不是其他方案?
- 行程速比系数K是如何影响机床效率的?
- 曲轴的强度校核中,危险截面在哪里?为什么?
- 如果要提高刨削效率,可以从哪些方面改进设计?
- 总结反思: 回顾整个设计过程,总结收获、遇到的困难以及解决方法,形成最终的设计总结。
