太棒了！自学CATIA是一个非常有价值的目标，无论是在汽车、航空航天、机械制造还是工业设计领域，CATIA都是一款顶尖的软件。

这份自学指南将从心态准备、学习路径、资源推荐、实战技巧等多个维度，为你规划一条清晰的自学之路。

第一部分：心态与准备

在开始之前,先做好这些准备，会让你事半功倍。

1. 明确你的学习目标：

   • 为什么学CATIA？ 是为了求职（汽车设计、模具设计等）？还是为了完成学校的课程/项目？或是个人兴趣？
   • 目标决定深度。 如果是为了求职，你需要系统地学习并精通一个或多个模块（如零件设计、曲面设计、装配设计）；如果只是用一下，可能掌握核心命令就足够了。

2. 摆正心态，耐心与坚持：

   • CATIA功能强大,但也非常复杂，不要指望一周就能精通，把它看作一个需要长期投入的技能。
   • 接受初期会频繁出错、感到挫败的现实，这是每个学习者的必经之路，把错误看作是学习的机会。

3. 硬件准备：


   • 电脑配置： CATIA对硬件要求不低，建议配置：
     • CPU: Intel i5 / AMD R5 或以上。
     • 内存: 至少16GB，推荐32GB，CATIA非常吃内存，尤其是在处理大型装配体和复杂曲面时。
     • 显卡: NVIDIA GTX 1660 / RTX 3060 或以上专业图形显卡，Quadro系列是最佳选择，但消费级GTX/RTX系列也完全够用。
     • 硬盘: 必须使用固态硬盘，系统盘和软件盘都建议用SSD，能极大提升软件启动和文件打开速度。

4. 软件准备：

   • 版本选择： CATIA版本众多，V5和V6是主流。对于初学者和绝大多数企业，CATIA V5是首选，它版本稳定，教程资源极其丰富，是行业标准。
   • 版本号： V5有R20, R21, R22, R23, R24等版本。R21是目前最主流、兼容性最好的版本之一，强烈推荐从此版本开始。
   • 如何获取： CATIA是商业软件，价格昂贵，你可以通过以下途径获取：
     • 学校/教育版： 如果你是学生，可以咨询学校是否能提供教育版许可证。
     • 试用版： 达索官方提供30天的全功能试用版。
     • 社区版/其他版本： 网上可以找到一些“学习版”或“破解版”，但请注意使用风险和版权问题。强烈建议使用官方或稳定的版本，避免因软件问题影响学习。

第二部分：核心学习路径

建议按照以下顺序循序渐进,不要跳级。

入门与基础操作 (约1-2周)

这个阶段的目标是熟悉软件环境,像学开车一样先认识“方向盘”和“刹车”。

1. 认识CATIA界面：

   • 顶部菜单栏: 核心命令。
   • 左侧“树形图”(Specification Tree): 模型的历史记录，CATIA的灵魂所在，所有操作都被记录在这里，可以随时返回修改。
   • 右侧“指南针”(Compass): 3D空间操作的利器，用于移动、旋转、缩放模型和视图。
   • 命令提示栏: 鼠标悬停在图标上时会显示命令名称。
   • 工具栏: 常用命令的快捷入口。

2. 掌握基本操作：

   • 文件管理： 新建、打开、保存（.CATPart, .CATProduct, .CATDrawing）。
   • 视图操作： 旋转、平移、缩放（鼠标中键是关键）。
   • 选择与取消选择： 如何选择点、线、面、整个实体。
   • 草图绘制： 这是所有3D模型的基础！
     • 进入草图工作台: 选择一个平面（如xy, yz, xz平面）。
     • 基本命令： 直线、矩形、圆、圆弧、约束（尺寸约束、几何约束）、修剪、镜像、倒角。
     • 核心思想： 先画出大致形状，再用约束（尺寸和几何关系）来精确定义它。“先有草图，后有实体”。

零件设计 - 核心模块 (约1-2个月)

这是CATIA最核心、最常用的模块，也是你未来发展的基石。

1. 基于草图的特征：

   • 拉伸: 将草图沿一个方向拉伸成实体。
   • 旋转: 将草图绕一根轴线旋转成实体。
   • 扫描: 将一个截面沿着一条引导线扫过。
   • 放样: 在多个截面之间创建平滑过渡。

2. 修饰特征：

   • 圆角: 在边线上创建圆角。
   • 倒角: 在边线上创建斜角。
   • 拔模: 为模具设计添加斜度。
   • 抽壳: 将实体挖空成薄壳。
   • 螺纹: 创建螺纹特征。

3. 布尔运算：

   • 装配: 将两个实体合并成一个。
   • 切割: 用一个实体切掉另一个实体的一部分。
   • 相交: 保留两个实体相交的部分。

4. 特征编辑：

   • 修改参数: 直接在树形图中双击数字或特征进行修改。
   • 重新排序: 在树形图中拖动特征，改变其生成顺序。
   • suppressing/取消抑制: 暂时隐藏某个特征。

装配设计 (约1-2周)

学会创建单个零件后,需要学习如何将它们组装在一起。

1. 进入装配设计工作台。
2. 基本概念：
   • 产品: 装配体的总称。
   • 部件: 装配体中的单个零件。
   • 约束: 定义零件之间位置关系的命令，这是装配的核心！
3. 主要约束类型：
   • 重合: 让两个面、两个轴线或两个点接触。
   • 接触: 让两个曲面相切。
   • 偏移: 保持两个元素之间固定的距离。
   • 角度: 保持两个元素之间固定的角度。
   • 平行/垂直: 约束线或面的方向。
4. 学习技巧：
   • “自下而上”设计: 先做好所有零件，再进行装配。
   • 使用“已更新”功能: 约束后点击“更新”按钮，查看装配结果。
   • 创建“固定”零件: 通常将第一个放入装配体的零件设为固定，作为参考基准。

工程图 (约1周)

将3D模型转化为符合生产标准的2D图纸。

1. 进入工程图工作台。
2. 创建视图：
   • 主视图: 选择3D零件，自动生成第一个视图。
   • 投影视图: 从主视图向上、下、左、右投射，生成俯视图、左视图等。

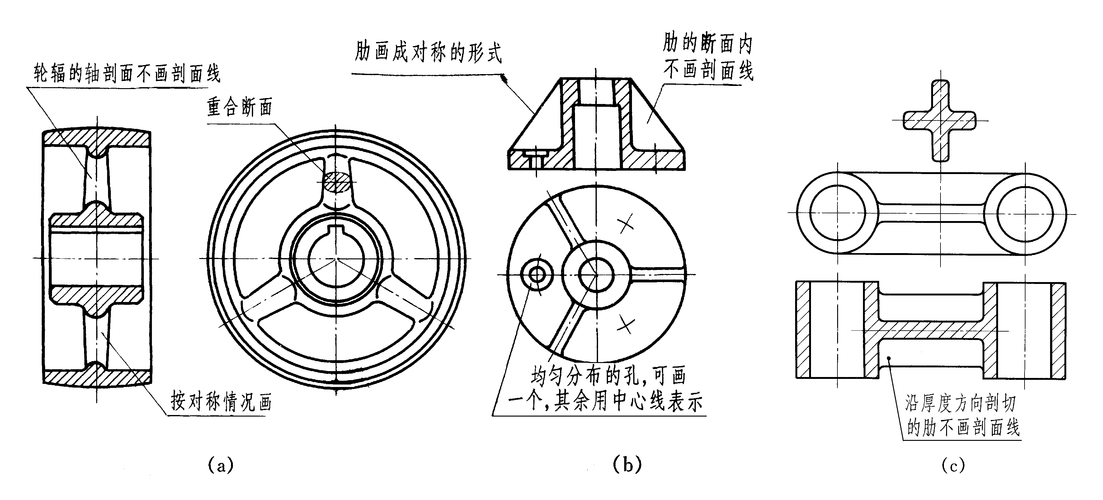

   • 剖视图: 用一个平面切开零件，显示内部结构。
   • 局部视图: 放大显示某个细节。
3. 标注尺寸：
   • 自动生成: 可以一键生成所有尺寸。
   • 手动标注: 使用“尺寸”工具，手动添加特定尺寸。
4. 添加注释和技术要求：

   添加文字、形位公差、表面粗糙度等。

进阶模块 (可选)

当你掌握了以上基础后,可以根据兴趣和职业发展方向选择深入学习。

• 曲面设计: 创建复杂的、不规则的造型（如汽车外壳、手机外壳），这是设计师的进阶技能。
• 钣金设计: 专门用于设计金属薄板零件。
• 运动机构: 模拟零件之间的运动关系。
• AEC工厂/建筑: CATIA在建筑和工厂布局设计领域也有应用。

第三部分：优质资源推荐

1. 视频教程 (首选！)：

   • Bilibili (B站): 国内最好的免费学习平台！搜索关键词“CATIA V5 教程”、“CATIA 零件设计”、“CATIA 曲面设计”，有很多UP主制作了非常系统的从入门到精通的系列课程，莫莫设计”、“机械小Q”等，质量很高。
   • YouTube: 国外优质教程的来源，搜索 "CATIA V5 Tutorial for Beginners"，虽然语言是障碍，但很多视频操作演示非常清晰，可以开启字幕。
   • Udemy / Coursera: 国际知名在线课程平台，经常有打折活动，可以购买一些评分高、内容系统的付费课程，通常包含练习文件。

2. 文档与书籍：

   • 官方文档: CATIA自带的帮助文档是最好的参考资料，虽然有些枯燥，但最权威。
   • 经典书籍: 可以在淘宝、京东或孔夫子旧书网搜索“CATIA V5 经典教程”等关键词，找到一些经典的纸质书籍，适合系统阅读和查阅。

3. 练习文件：

   • B站/YouTube教程的配套文件: 很多教程作者会提供练习用的零件文件，一定要跟着做一遍。
   • 自己创建练习任务：
     • 看到生活中的物品（杯子、鼠标、笔筒），尝试用CATIA画出来。
     • 找一些简单的产品图纸,尝试根据图纸建模。
   • 复杂模型拆解: 找一些网上公开的复杂产品模型（如汽车模型），下载下来（通常是IGS格式）在CATIA里打开，尝试分析它的结构、特征和建模思路。

第四部分：实战技巧与建议

1. “做”远比“看”重要： 看懂了不等于会做了，每个视频教程，务必暂停，自己动手操作一遍，直到能独立完成。
2. 理解“参数化设计”思想： CATIA的核心是参数化，树形图就是你的“设计剧本”，修改任何一个历史参数（比如一个尺寸），整个模型都会自动更新，要养成通过修改树形图来修改模型的习惯，而不是直接在3D视图里拉扯。
3. 快捷键是王道： 学会使用常用快捷键能极大提升效率。
   • F3: 隐藏/显示树形图
   • Ctrl + 鼠标中键: 平移视图
   • 鼠标中键: 旋转视图
   • 鼠标滚轮: 缩放视图
   • h: 隐藏元素
   • space: 快速访问视图工具
4. 建立自己的“命令库”： 准备一个笔记本或电子文档，记录下你学到的每个命令的功能和用法，并附上简单的草图，这会成为你宝贵的速查手册。
5. 多逛专业社区： 加入一些CATIA相关的QQ群、论坛（如沐风网、CAX论坛等），遇到问题可以先自己搜索，解决不了再在群里提问，看别人讨论问题也能学到很多。

自学CATIA是一场马拉松,而不是百米冲刺，保持热情，遵循路径，勤于动手，乐于思考，当你能独立地将一个想法变成一个精确的3D模型，并最终生成一张合格的工程图时，那种成就感是无与伦比的。

祝你学习顺利,早日成为CATIA高手！
