水泵及水泵站课程设计

《水泵及水泵站》课程设计全攻略

课程设计的目的与意义

课程设计是《水泵及水泵站》这门课程理论联系实际的关键环节,其主要目的在于：

1. 巩固理论知识：将课堂上学到的水泵工作原理、性能曲线、管路系统特性、工况点分析、并联与串联运行等理论知识应用于解决实际问题。
2. 培养工程能力：学习如何根据给定的设计任务，进行方案选择、参数计算、设备选型、图纸绘制和设计说明书的撰写,初步具备给排水工程师的基本素养。
3. 掌握设计规范：熟悉并运用国家及行业相关的设计规范（如《室外排水设计标准》GB 50014、《泵站设计规范》GB 50265等）,使设计成果符合工程标准。
4. 提升综合素养：锻炼查阅资料、数据分析、方案比较、创新思维和解决复杂工程问题的能力。

课程设计的典型任务

课程设计通常围绕一个具体的水泵站展开,常见的任务类型包括：

• 城市给水泵站设计：为城市自来水厂或管网加压泵站设计。
• 排水泵站设计：为生活小区、工业企业或市政管网设计雨水泵站或污水泵站。
• 工业循环水泵站设计：为工厂（如电厂、化工厂）设计冷却水循环泵站。
• 农田灌溉泵站设计：为农田灌溉区域设计取水或加压泵站。

以最常见的“某城市新建排水泵站设计”为例，其设计任务书通常包含以下内容：

1. 设计基础资料：
   • 泵站服务区域：人口数量、面积、性质（居住区/商业区等）。
   • 排水体制：雨污合流制或分流制。
   • 设计流量：最高日最高时设计流量（Q, m³/h 或 L/s）。
   • 设计扬程：泵站进水水位（最高、平均、最低）、出水水位（自由水头或压力要求）,计算出总扬程。
   • 其他：地质条件、电源情况、环保要求等。

课程设计流程与步骤

一个完整的课程设计通常遵循以下流程：

第1步：熟悉任务，分析资料

• 仔细阅读设计任务书，明确设计要求、内容和限制条件。
• 分析设计基础资料，特别是设计流量和设计扬程,这是后续所有计算和选型的依据。

第2步：选择泵站类型与泵房形式

• 泵站类型：根据任务选择排水泵站、给水泵站等。
• 泵房形式：
  • 干式泵房：水泵机组安装在高处，泵房无水，操作环境好，检修方便,适用于大型泵站。
  • 湿式泵房：水泵机组安装在水下，泵房与进水池连通，结构简单，但检修不便，环境潮湿,适用于小型泵站。
  • 圆形泵房：适用于中小型泵站，受力好,便于沉井法施工。
  • 矩形泵房：适用于大型泵站，布置灵活,空间利用率高。

第3步：水泵选型与工况点校核 这是设计的核心环节。

1. 确定设计流量：根据任务书,确定单泵和泵站总的设计流量。
2. 计算设计扬程：
   • 总扬程 H = 静扬程 + 水头损失
   • 静扬程 (Hst)：泵站进水最低水位与出水最高水位之差。
   • 水头损失 (h)：包括吸水管路损失和压水管路损失，在初步选型时，可按经验估算（如总损失的10%-20%）,待管路确定后再精确计算。
3. 选择水泵型号：
   • 确定水泵台数：通常不少于2台，其中1台备用，考虑大小泵搭配，以适应不同流量需求,提高运行效率。
   • 利用“水泵综合性能图”或“样本”选型：在综合性能图上，找到设计流量和设计扬程的交点（即工况点），选择靠近该点且在高效区内运行的水泵型号和转速。
   • 常用泵型：排水泵常选用立式/卧式轴流泵、混流泵或潜水排污泵；给水泵常选用单级/双吸离心泵（如S型、Sh型）。
4. 绘制管路特性曲线，校核工况点：
   • 绘制所选水泵的Q-H曲线。
   • 根据管路布置和管径，计算不同流量下的水头损失，绘制管路特性曲线 (Q-H)管路。
   • 两条曲线的交点即为水泵的实际工况点，检查该点是否仍在水泵的高效区内，且流量、扬程满足要求，若偏离太远,需重新选型或调整管路。

第4步：管路系统设计

1. 管路布置：确定吸水管路和压水管路的走向，力求简短、平直、减少弯头。
2. 管径计算：根据经济流速（通常为1.0~2.5 m/s）计算管径。
   • D = √(4Q / (πv))
3. 管材选择：根据压力、介质选择，如钢管、铸铁管、PVC-U管等。
4. 管路附件：在吸水管路上设置底阀、真空表、喇叭口；在压水管路上设置闸阀、止回阀、压力表、放水阀等。

第5步：泵房内部布置与尺寸确定

1. 机组布置：确定水泵的排列方式（单列、双列），满足安装、检修、操作所需的最小间距（参考《泵站设计规范》）。
2. 确定泵房尺寸：根据机组布置、通道宽度、辅助设备位置，确定泵房的长度、宽度和高度。
   • 高度：需满足水泵机组最大部件（如电机）的吊装要求,并考虑安全超高。

第6步：辅助设备系统设计

1. 起重设备：根据最重部件的重量选择合适的起重设备（如手动/电动葫芦、桥式起重机）。
2. 引水设备：对于非自灌式启动的水泵，需设计真空引水系统（如真空泵、水射器）。
3. 排水系统：设置排除泵房积水的排水泵。
4. 通风系统：保证泵房内空气流通,特别是对于湿式泵房或输送污水的泵站。
5. 计量设备：在出水总管上设置流量计。

第7步：泵房设计与计算

1. 防渗防漏：进行抗浮稳定计算,防止泵房在地下水高时上浮。
2. 结构设计：确定泵房的结构形式（砖混、钢筋混凝土）,进行地基承载力校核。
3. 电气设计：确定供电方案、控制方式（手动/自动）、启动方式（直接启动/星三角启动/变频启动）。

第8步：图纸绘制 根据计算结果，绘制一套完整的施工图,通常包括：

1. 泵站工艺流程图：清晰展示水流的来去路径和主要设备。
2. 泵站平面布置图：标明各设备、管路、基础的平面位置和尺寸。

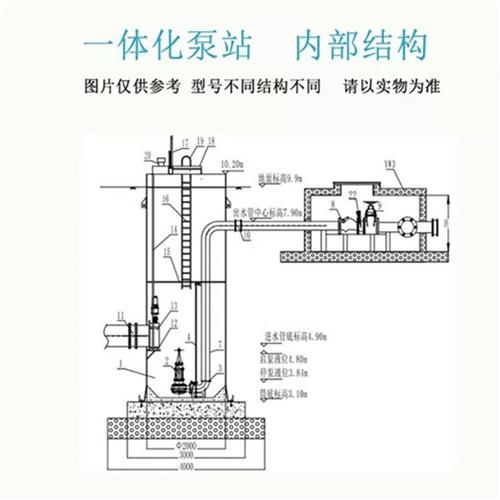

3. 泵站剖面图：标明各设备、管路的竖向高程关系,以及泵房的地下和地上部分结构。
4. 主要设备表：列出所选水泵、阀门、电机等设备的型号、规格、数量。

第9步：编写设计说明书 将以上所有设计过程、计算依据、选型理由、结果汇总成文,说明书结构如下：

• 封面：设计题目、姓名、学号、日期。
• 目录。
• 摘要：简要介绍设计任务、主要内容和结论。
• 第一章 设计任务与资料分析。
• 第二章 设计方案选择（泵站类型、泵房形式等）。
• 第三章 水泵选型与工况分析（详细计算过程）。
• 第四章 管路系统设计。
• 第五章 泵房布置与尺寸计算。
• 第六章 辅助设备选型。
• 第七章 泵房结构与电气设计概述。
• 。
• 参考文献。
• 致谢。

设计计算要点与范例

设计扬程计算范例

• 已知条件：
  • 进水最低水位：▽-2.50m
  • 出水最高水位：▽+8.00m
  • 吸水管路长度：6m，DN300
  • 压水管路长度：150m，DN250
  • 局部阻力系数总和：Σξ = 8.5
• 计算：
  • 静扬程 Hst = 8.00 - (-2.50) = 10.50 m
  • 水头损失 h：
    • 假设流速，查表得沿程阻力系数λ。
    • h = h沿 + h局 = Σ(λ * L/D * v²/2g) + Σ(ξ * v²/2g)
    • 经计算，假设管径后，h ≈ 2.5 m (此为估算值,精确计算需迭代)
  • 总扬程 H = Hst + h = 10.50 + 2.5 = 0 m

水泵选型思路

• 根据 Q = 500 L/s = 1800 m³/h, H = 13.0 m。
• 查阅《泵样本》或“水泵综合性能图”。
• 发现某型号 300QW-500-15-30 潜水排污泵（Q=500 L/s, H=15 m, N=30 kW）的性能曲线与需求点接近,且其高效区覆盖该工况点。
• 确定选择3台（2用1备）。

常见问题与注意事项

1. 工况点偏离高效区：这是最常见的问题，原因可能是扬程/流量计算不准，或管路设计不合理,解决办法是重新校核计算或调整管径。
2. 忽视“汽蚀”问题：水泵安装高度（Hs）必须小于允许吸上真空高度[Hs]，否则会发生汽蚀，损坏水泵，必须进行安装高度校核。
3. 备用泵设置不当：备用泵的容量应与最大一台工作泵相同,这是规范要求。
4. 管路设计不合理：弯头、三通过多，管径选择不当，都会导致水头损失过大,浪费能源。
5. 图纸与说明书脱节：图纸上的尺寸、型号、标高必须与说明书中的计算结果完全一致。
6. 规范引用错误：设计必须严格遵循现行有效的国家规范,避免使用废止的版本。

资料与工具推荐

• 设计规范：
  • 《室外排水设计标准》(GB 50014-2025)
  • 《泵站设计规范》(GB 50265-2010)
  • 《建筑给水排水设计标准》(GB 50015-2025)
• 工具书：
  • 《水泵及水泵站》（第四版，姜乃昌 主编）- 经典教材,理论扎实。
  • 《给水排水设计手册》（第11册 - 常用设备）
  • 《泵产品样本》（各水泵厂家，如南方泵业、新界泵业等）- 选型必备。
• 软件工具：
  • AutoCAD：绘制工程图。
  • Excel：进行数据计算和表格制作。
  • 专业水力计算软件：如EPANET（管网水力分析）、泵选型软件等（可选，用于高级分析）。

希望这份详细的指南能为你提供一个清晰的框架和思路，课程设计是一个充满挑战但也收获巨大的过程，祝你设计顺利,取得优异成绩！
