基于ARM的课程设计如何高效开展？

下面我将为你提供一个全面、可扩展、分层次的ARM课程设计方案，你可以根据自己的兴趣、专业背景和可用资源来选择和调整。

课程设计总览：基于ARM的智能环境监测系统

项目名称

基于ARM Cortex-M的智能环境监测与数据上传系统

项目目标

设计并实现一个以ARM Cortex-M微控制器为核心的硬件平台，能够实时采集环境数据（如温度、湿度、光照强度），并进行本地处理和远程数据上传，最终目标是构建一个功能完整、可扩展的物联网原型。

核心价值

• 硬件实践： 掌握微控制器最小系统设计、传感器接口、电源管理等硬件知识。
• 软件编程： 深入理解ARM架构、寄存器操作、中断系统，并熟练使用C语言进行嵌入式开发。
• 系统整合： 学习将多个软件模块（驱动、应用、通信）整合成一个完整的系统。
• 前沿技术： 接触物联网、无线通信、低功耗设计等热门技术。

设计方案分层（由浅入深）

你可以根据自己的能力选择完成其中一到多个层次。

基础层 - 点灯与按键

这是入门的必经之路,目的是熟悉开发环境和最基本的硬件控制。

• 核心控制器： STM32F103C8T6（“蓝丸”开发板，性价比极高，资料丰富）或 ESP32（自带WiFi，功能更强）。
• 主要任务：
  1. 环境搭建： 安装Keil MDK, STM32CubeMX, 或 VS Code + PlatformIO。
  2. GPIO控制： 编写程序，控制一个LED灯以1秒的频率闪烁。
  3. 中断应用： 将一个按键连接到外部中断引脚，每次按下按键，LED灯的状态取反。
• 涉及知识点：

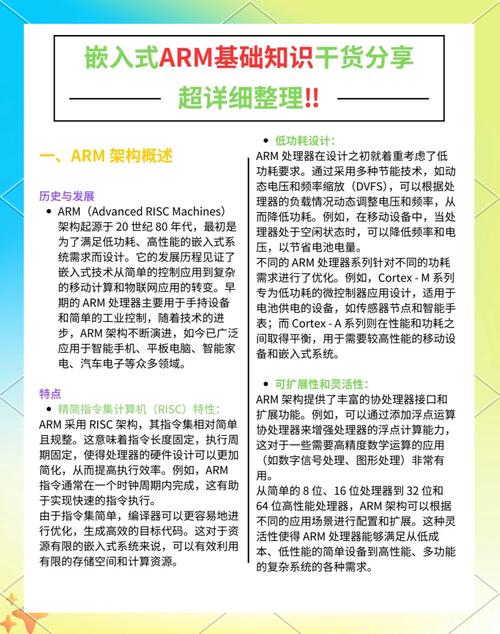

  • ARM Cortex-M内核简介（特别是Cortex-M3/M4）。
  • GPIO工作原理（推挽、开漏、上/下拉电阻）。
  • 中断向量表、NVIC（嵌套向量中断控制器）。
  • 基础的C语言编程和Makefile/项目构建。
• 预期成果： 一个能通过按键控制LED亮灭的简单系统。

感知层 - 数据采集

在掌握基础控制后,开始让系统“感知”外部世界。

• 核心控制器： 继续使用层次一的控制器。
• 主要传感器：
  • 温湿度： DHT11/DHT22 (单总线协议) 或 SHT30 (I2C协议)。
  • 光照强度： BH1750 (I2C协议)。
• 主要任务：
  1. 驱动编写： 阅读传感器数据手册，编写驱动程序，通过I2C或单总线协议读取温湿度、光照数据。
  2. 数据验证： 将读取到的数据通过串口打印到电脑上，验证数据是否正确。
  3. 定时采集： 使用系统滴答定时器或硬件定时器，实现每2秒采集一次数据。
• 涉及知识点：
  • I2C、单总线通信协议的时序和软件实现。
  • 传感器数据手册的阅读和理解能力。
  • 定时器/计数器的配置和使用。
  • 数据格式转换（如浮点数处理）。
• 预期成果： 一个能稳定、定时通过串口输出温湿度、光照数据的系统。

交互层 - 显示与存储

让系统拥有“本地人机交互”能力，展示采集到的数据。

• 核心控制器： 继续使用层次二的控制器。
• 外设模块：
  • 显示： 0.96寸OLED显示屏（I2C接口）。
  • 存储： W25Q16 Flash芯片（SPI接口）或SD卡模块。
• 主要任务：
  1. 数据显示： 将采集到的环境数据实时显示在OLED屏幕上。
  2. 数据记录： 将采集到的数据（带时间戳）存入Flash或SD卡中，掉电不丢失。
  3. 数据回放（进阶）： 实现一个功能，通过按键切换显示实时数据和历史数据。
• 涉及知识点：
  • SPI通信协议。
  • 字符点阵LCD/OLED的驱动原理。
  • 文件系统基础（如FatFs）。
  • 数据结构设计（如环形缓冲区）。
• 预期成果： 一个集数据采集、本地显示和数据存储于一体的完整数据记录仪。

网络层 - 数据上传

这是整个项目最核心、最具挑战性的一步，将设备接入互联网。

• 核心控制器： 强烈推荐使用ESP32，它集成了WiFi和蓝牙，极大简化开发。
• 通信模块（如果不用ESP32）： ESP8266 WiFi模块。
• 主要任务：
  1. WiFi连接： 将ESP32连接到指定的WiFi网络。
  2. MQTT协议： 配置一个MQTT服务器（可以使用免费的公共服务器如 broker.hivemq.com，或自己搭建）。
  3. 数据上报： 将采集到的环境数据封装成JSON格式，通过MQTT协议定时发布到服务器。
  4. 数据订阅（进阶）： 订阅一个主题，接收来自服务器的控制命令（远程请求立即上报数据）。
• 涉及知识点：
  • TCP/IP协议栈基础。
  • MQTT协议原理（发布/订阅模式）。
  • JSON数据格式。
  • 网络编程（Socket API）。
  • 低功耗设计（重要）： 在非数据上报时间，让CPU进入Deep Sleep模式，以延长电池供电设备的续航时间。
• 预期成果： 一个真正的IoT节点，可以在任何地方通过MQTT客户端查看实时环境数据。

硬件清单（按推荐配置）

软件与技术栈

• IDE/编辑器：
  • Keil MDK (商业版有代码大小限制，适合教学)
  • VS Code + PlatformIO (强烈推荐，免费、跨平台、插件丰富)
  • STM32CubeIDE (ST官方免费IDE)
• 编程语言： C / C++
• 关键库/组件：
  • ESP-IDF (ESP32官方开发框架)
  • Arduino Core for STM32 / ESP32 (简化开发，适合快速原型)
  • STM32CubeMX (图形化配置工具)
  • FreeRTOS (实时操作系统，用于任务管理，进阶)
• 云平台（可选）：
  • ThingsBoard / Blynk / 阿里云IoT / 腾讯云IoT：可以快速将数据可视化，创建控制面板。

项目报告/文档要求

一份优秀的课程设计报告是项目成功的一半,建议包含以下部分：

1. 简明扼要地介绍项目、目的和主要成果。
2. • 项目背景与意义（为什么做这个项目）。
   • 国内外研究现状（可选）。
   • 论文主要内容和结构安排。
3. 系统总体方案设计：
   • 系统架构图（画出各个模块之间的关系）。
   • 核心芯片选型理由（为什么选ESP32，为什么选DHT22等）。
4. 硬件系统设计：
   • 硬件总体框图。
   • 最小系统电路图（电源、时钟、复位）。
   • 各个模块（传感器、显示）的接口电路图。
   • PCB设计（加分项）： 如果自己设计了PCB，附上PCB图和3D视图。
5. 软件系统设计：
   • 软件总体流程图。
   • 模块化设计： 详细介绍每个软件模块的功能（如：I2C驱动模块、传感器模块、OLED显示模块、MQTT通信模块）。
   • 关键代码片段分析（解释核心算法和逻辑）。
   • 时序图（如I2C读写时序）。
6. 系统测试与结果分析：
   • 测试方案： 如何测试每个功能点。
   • 测试结果： 附上数据截图（串口打印、OLED显示、云平台数据）、波形图（如果有示波器）。
   • 结果分析： 对测试结果进行分析，讨论系统的优缺点、误差来源等。
7. 总结与展望：
   • 项目完成情况总结。
   • 遇到的问题及解决方案。
   • 项目的创新点和不足之处。
   • 未来可以改进的方向（如：增加更多传感器、加入边缘计算算法、优化低功耗等）。
8. 参考文献： 列出所有参考的数据手册、技术文档、书籍和论文。
9. 附录： 完整的源代码、元件清单。

时间规划（建议8周）

• 第1-2周： 调研、方案设计、资料学习，确定最终方案，购买元器件。
• 第3-4周： 硬件搭建与调试，完成层次一和层次二，确保能稳定读取传感器数据。
• 第5-6周： 软件功能实现，完成层次三，实现数据显示和存储。
• 第7周： 网络功能实现与系统集成，完成层次四，实现数据上传，并进行整体联调。
• 第8周： 撰写报告、准备答辩PPT、整理演示视频。

这个方案从最简单的GPIO控制开始,逐步深入到复杂的物联网应用，每完成一个层次，你都会有巨大的成就感，并且能学到实实在在的技能，祝你课程设计顺利成功！
