重力式挡土墙课程设计如何计算与优化？

重力式挡土墙课程设计指南

设计任务与目标

设计任务： 根据给定的工程条件，设计一座安全、经济、合理的重力式挡土墙。

设计目标：

• 安全性: 确保挡土墙在土压力、自重等荷载作用下，满足抗滑移、抗倾覆、地基承载力等稳定性要求。
• 经济性: 在满足安全的前提下，通过优化截面尺寸，最大限度地减少材料（主要是混凝土和石材）用量，降低工程造价。
• 实用性: 挡土墙的尺寸和形式应便于施工，并考虑排水、美观等实际因素。

设计基本资料（通常由课程设计任务书提供）

在进行设计前,你需要明确以下基本参数：

1. 墙高: 墙的垂直高度 H (5m, 6m)。
2. 墙后填土性质:
   • 填土类型：砂土、黏性土等。
   • 填土的重度 (kN/m³)。
   • 填土的内摩擦角 (°)。
   • 填土的黏聚力 c (kPa)。
   • 填土与墙背的摩擦角 (通常取 (1/2 ~ 2/3)φ 或 φ/2)。
3. 地基土性质:
   • 地基土的重度 γ_f (kN/m³)。
   • 地基土的承载力特征值 f_a (kPa)。
   • 地基土的内摩擦角 φ_f (°)。
4. 墙身材料:
   • 材料：混凝土、浆砌片石等。
   • 重度 γ_c (混凝土约为 24 kN/m³，浆砌片石约为 22-23 kN/m³)。
5. 墙顶荷载: 墙顶是否有附加荷载（如交通荷载、建筑物等），若有，需注明荷载大小 q (kPa)。
6. 其他要求:
   • 是否有最小墙顶宽度要求。
   • 是否需要设置排水孔、反滤层等。
   • 安全系数要求（如抗滑移、抗倾覆安全系数 K_s, K_t 通常不小于 1.3，不小于 1.5 更佳）。

设计原理与计算方法

重力式挡土墙主要依靠自身巨大的重量来抵抗墙后土体的推力,设计计算的核心是验算其稳定性。

土压力计算 这是所有计算的基础，通常采用朗肯土压力理论或库仑土压力理论，对于大多数情况，库仑理论更适用于有墙背倾角的挡土墙。

• 主动土压力 E_a： 墙体向外移动，土体对墙产生的推力。


  • 无黏性土 (c=0): E_a = (1/2) * γ * H² * K_a K_a 为主动土压力系数，由库仑公式计算： K_a = cos²(φ - α) / [cos²α * cos(α + δ) * (1 + √(sin(φ+δ) * sin(φ-β) / cos(α+δ) * cos(α-β)))²] （为墙背与铅垂线夹角，为填土表面与水平面夹角，通常为0）
  • 黏性土 (c≠0): 会出现负的土压力区（拉裂区），计算更复杂，可采用等代土层法或考虑黏聚力的公式。

• 土压力作用点: y_a = H / 3，从墙踵（墙底与填土接触点）算起。

挡土墙截面初步拟定 在正式计算前，需要根据经验初步拟定挡土墙的尺寸，这通常基于墙高 H 的比例关系。

• 墙顶宽度 B₁: 一般取 B₁ = (0.1 ~ 0.2) * H。
• 墙底宽度 B: 这是关键尺寸，初步可取 B = (0.5 ~ 0.7) * H，最终宽度由稳定性计算确定。
• 墙背坡度: 通常为直立（1:0）或略有倾斜（如 1:0.25）。
• 墙面坡度: 为了节省材料和增加稳定性，墙面常做成仰斜（如 1:0.25）。
• 墙底凸榫: 为了提高抗滑稳定性，可在墙底设置凸榫（一个小的混凝土凸块）。
• 墙趾与墙踵: 墙底伸出的部分分别为墙趾和墙踵，墙趾有助于抗倾覆，墙踵有助于抗滑移和增加重量。

设计步骤详解

第1步：计算主动土压力 E_a 根据基本资料，计算出土压力的大小 E_a 和作用点 y_a。

第2步：拟定挡土墙截面尺寸 根据第3部分的建议，初步确定 B₁, B, 坡度等尺寸。

第3步：计算墙身自重 W 将挡土墙截面划分为几个简单的几何图形（如矩形、三角形），分别计算它们的面积和自重，然后求和。

• W = W₁ + W₂ + ...
• 每个分力 W_i 的作用线通过其截面的形心。

第4步：稳定性验算 这是设计的核心，必须逐一验算。

• ① 抗滑移稳定性验算

  • 原理: 挡土墙底部抵抗滑移的力（摩擦力）必须大于使墙滑动的力（土水平分力）。
  • 公式: K_s = (抗滑移力) / (滑移力) = (μ * ΣV) / ΣH ≥ [K_s]
    • ΣV = 垂直方向合力 = 墙自重 W + 墙顶荷载 Q + 墙后填土重 G (如果墙踵以上有土)。
    • ΣH = 水平方向合力 = 主动土压力的水平分力 E_{ax}。
    • = 墙底与地基土之间的摩擦系数（根据地基土性质查表）。
    • [K_s] = 要求的抗滑移安全系数（≥ 1.3）。
  • 若不满足: 可以增加墙底宽度 B、设置墙底凸榫、或改善地基以增大 。

• ② 抗倾覆稳定性验算

  • 原理: 绕墙趾（最左下角点）的稳定力矩（抗倾覆力矩）必须大于倾覆力矩。
  • 公式: K_t = (抗倾覆力矩) / (倾覆力矩) = ΣM_v / ΣM_h ≥ [K_t]
    • ΣM_v = 所有垂直力对墙趾的力矩之和（顺时针为正）。
    • ΣM_h = 所有水平力对墙趾的力矩之和（逆时针为正）。
    • [K_t] = 要求的抗倾覆安全系数（≥ 1.5）。
  • 若不满足: 可以增加墙底宽度 B（特别是墙踵部分），或增大墙趾长度。

• ③ 地基承载力验算

  • 原理: 基底的平均压力和最大压力不能超过地基土的承载力特征值。
  • 计算基底合力偏心距 e: e = (B / 2) - (ΣM_v - ΣM_h) / ΣV （注意：合力作用点应在基底核心区内，即 e ≤ B/6）
  • 计算基底压力 p:
    • 平均压力: p_avg = ΣV / B
    • 最大压力: p_max = ΣV / B * (1 + 6e / B)
    • 最小压力: p_min = ΣV / B * (1 - 6e / B)
  • 验算条件:
    1. p_avg ≤ f_a
    2. p_max ≤ 1.2 * f_a
  • 若不满足: 增加墙底宽度 B。

第5步：墙身强度验算（可选，但课程设计建议进行）

• 验算截面应力: 在墙身变截面处（如墙底、墙顶）进行强度验算，确保混凝土或砌体的抗压、抗剪强度满足要求。
• 配筋计算: 如果是混凝土挡土墙，需要根据计算出的内力进行配筋设计。

第6步：构造设计

• 排水: 在墙身每隔2-3米设置一个直径≥10cm的泄水孔，并设置反滤层（碎石、砂）防止土体流失，墙后应设置排水盲沟。
• 沉降缝: 沿墙长方向每隔10-15米设置一道沉降缝，缝宽2-3cm，内填防水材料。
• 护坡与护脚: 墙趾和墙踵处应做适当处理，防止冲刷。

设计成果整理

课程设计最终需要提交一份完整的计算书和一张设计图纸。

计算书

• 封面: 设计题目、姓名、学号、日期。
• 目录
• 设计基本资料: 整理任务书中的所有参数。
• 设计过程:
  • 土压力计算过程。
  • 截面尺寸拟定说明。
  • 自重计算过程。
  • 稳定性验算（抗滑、抗倾覆、地基承载力）的详细过程，包括公式、代入数据、结果和安全系数对比。
  • 强度验算（如果要求）。
  • 构造措施说明。
• 总结设计结果，给出最终确定的挡土墙截面尺寸。

设计图纸 (A3或A2图纸)

• 挡土墙立面图: 展示墙高、坡度、泄水孔位置、沉降缝位置。
• 挡土墙剖面图: 这是最重要的图，要清晰画出：
  • 最终确定的截面尺寸（标注 B, B₁, H 等）。
  • 土压力 E_a 及其作用点 y_a。
  • 墙身自重 W 的作用线。
  • 地基线。
  • 标注关键尺寸和高程。
• 配筋图 (如果是混凝土): 展示主筋、分布筋、箍筋的布置和规格。
• 图纸要求: 线条清晰、尺寸标注完整、有图名、比例尺、指北针和必要的说明。

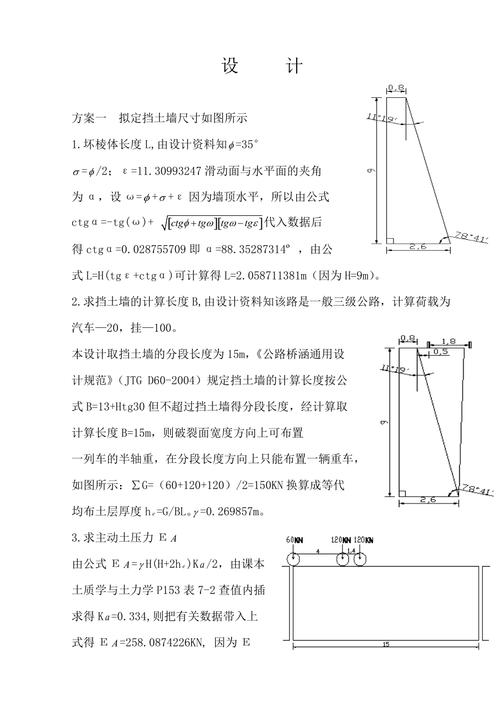

设计实例简化流程（假设数据）

• 任务: 设计一座高 H=5m 的重力式挡土墙。
• 资料:
  • 填土：γ=18 kN/m³, φ=30°, c=0。
  • 地基：f_a=200 kPa, μ=0.4。
  • 材料：γ_c=24 kN/m³。
  • 安全系数：[K_s]=1.3, [K_t]=1.5。
• 步骤:
  1. 计算土压力: K_a ≈ 0.333, E_a = 0.5 * 18 * 5² * 0.333 = 75 kN/m，作用点 y_a=5/3≈1.67m。
  2. 拟定尺寸: B₁=0.8m, B=3.0m (经验值)。
  3. 计算自重: 将墙分为矩形和三角形，计算 W₁, W₂，得 W ≈ 180 kN/m。
  4. 验算抗滑移: ΣV=180 kN, ΣH=E_a*cosδ≈65 kN。K_s = (0.4 * 180) / 65 ≈ 1.11 < 1.3 不满足！
  5. 修改尺寸: 增大 B 至 5m，重新计算 W≈210 kN。K_s = (0.4 * 210) / 65 ≈ 1.29 ≈ 1.3 满足！
  6. 验算抗倾覆: 计算各力对墙趾的力矩。ΣM_v 和 ΣM_h，计算 K_t，若满足，继续下一步。
  7. 验算地基承载力: 计算 e, p_avg, p_max，若 p_max ≤ 1.2 * f_a，则满足。
  8. 绘制图纸和整理计算书。

希望这份详细的指南能帮助你顺利完成重力式挡土墙的课程设计！祝你成功！
