混凝土课程设计计算书如何规范撰写？

[你的设计题目，某单层工业厂房排架结构设计]

混凝土结构课程设计计算书

学 院： [你的学院] 专 业： 土木工程 班 级： [你的班级] 姓 名： [你的姓名] 学 号： [你的学号] 指导教师： [指导教师姓名] 完成日期： [年 月 日]

---

目 录

第一章 设计资料与设计依据 1.1 设计资料 1.2 设计依据

第二章 结构布置方案 2.1 结构选型 2.2 结构平面布置 2.3 构件截面尺寸初估

第三章 荷载计算 3.1 恒荷载标准值计算 3.2 活荷载标准值计算 3.3 风荷载标准值计算 3.4 荷载组合

第四章 内力分析 4.1 计算简图 4.2 恒载作用下的内力计算 4.3 活载作用下的内力计算 4.4 风荷载作用下的内力计算 4.5 内力组合

第五章 排架柱设计 5.1 设计资料 5.2 柱截面设计（使用阶段正截面承载力计算） 5.3 牛腿设计 5.4 柱的吊装验算

第六章 基础设计 6.1 设计资料 6.2 基础底面尺寸确定 6.3 基础高度验算 6.4 基础底板配筋计算

第七章 设计总结与心得体会

参考文献

---

第一章 设计资料与设计依据

1 设计资料

1. 工程概况： [某单层单跨工业厂房，跨度18m，柱距6m，总长54m，设有两台10t中级工作制桥式吊车，]
2. 建筑地点： [某市，抗震设防烈度为7度（0.1g），设计地震分组为第二组，]
3. 工程地质条件：
   • 地面以下1.5m范围内为杂填土，重度γ=17 kN/m³。
   • 5m以下为粉质黏土，重度γ=19.5 kN/m³，地基承载力特征值fₐₖ=200 kPa，压缩模量Eₛ=7.5 MPa。
   • 地下水位位于地面以下4.0m。
4. 材料选用：
   • 混凝土： 柱、基础采用C30混凝土（f꜀=14.3 N/mm², fₜ=1.43 N/mm²）；基础垫层采用C15混凝土（f꜀=7.2 N/mm²）。
   • 钢筋： 纵向受力钢筋采用HRB400级（fᵧ=360 N/mm²）；箍筋、分布钢筋、构造钢筋采用HPB300级（fᵧ=270 N/mm²）。
5. 吊车资料：
   • 额定起重量：10t
   • 跨度：16.5m
   • 最大轮压：Pₘₐₓ=115 kN
   • 最小轮压：Pₘᵢₙ=30 kN
   • 吊车宽度：B=5440 mm
   • 轮距：K=4400 mm
   • 小车重量：g=3.8t
   • 大车重量：G=28t

2 设计依据

1. 《建筑结构荷载规范》（GB 50009-2012）
2. 《混凝土结构设计规范》（GB 50010-2010）（2025年版）
3. 《建筑地基基础设计规范》（GB 50007-2011）
4. 《建筑抗震设计规范》（GB 50011-2010）（2025年版）
5. 《混凝土结构课程设计指导书》（[学校名称]）
6. [相关教材和设计手册]

---

第二章 结构布置方案

1 结构选型

• 屋盖体系： 采用无檩体系屋盖，1.5m×6m预应力混凝土屋面板。
• 屋面梁/屋架： 采用折线形预应力混凝土屋架。
• 支撑体系： 在厂房两端第二柱间设置上、下柱柱间支撑，其余柱间设置上柱柱间支撑，屋盖设置上、下弦横向水平支撑和垂直支撑。
• 排架柱： 采用矩形或工字形截面钢筋混凝土柱。
• 基础： 采用钢筋混凝土独立基础。

2 结构平面布置

• 柱网布置： 横向轴线间距（跨度）为18m，纵向轴线间距（柱距）为6m。
• 伸缩缝： 厂房总长54m，未超过规范规定的钢筋混凝土结构伸缩缝最大间距,故不设伸缩缝。
• 抗风柱： 在厂房两端山墙设置抗风柱,间距6m。

3 构件截面尺寸初估

1. 排架柱：
   • 上柱：采用矩形截面，bh = 400mm × 400mm。
   • 下柱：采用工字形截面，b=100mm, h=800mm, b'f=400mm, h'f=150mm。
2. 基础：
   • 初估基础高度 H₀ = 1000mm。
   • 初估基础底面尺寸 A = l × b = 2.5m × 3.5m。

---

第三章 荷载计算

1 恒荷载标准值计算

1. 屋盖恒载：
   • 防水层、找平层、保温层等：1.5 kN/m²
   • 预应力混凝土屋面板（含灌缝）：1.4 kN/m²
   • 折线形屋架自重：60.5 kN/榀
   • 合计： gₖ₁ = (1.5 + 1.4) × 6 + 60.5 / 18 = 17.4 + 3.36 = 20.76 kN/m
2. 柱自重：
   • 上柱：Gₖ₋上 = 0.4 × 0.4 × 3.8 × 25 = 15.2 kN
   • 下柱：Gₖ₋下 = [0.4×0.8 - 2×(0.15×0.15/2)] × 9.2 × 25 = 68.5 kN
3. 吊车梁及轨道连接件自重：
   • 吊车梁（DL-6Z）：Gₖ₋吊 = 44.2 kN/根
   • 轨道及连接件：0.8 kN/m
   • 合计：Gₖ₋吊 = 44.2 + 0.8 × 6 = 49 kN/根
4. 外墙及基础梁自重：

   （根据墙体材料和高度计算,此处略）



2 活荷载标准值计算

1. 屋面活载： 不上人屋面，取0.5 kN/m²。

   qₖ₁ = 0.5 × 6 = 3.0 kN/m

2. 雪荷载： 基本雪压 S₀ = 0.4 kN/m²。
   • qₖ₂ = 0.4 × 6 = 2.4 kN/m
   • （屋面活载与雪荷载不同时考虑，取大值）
3. 吊车荷载：
   • 竖向荷载： 根据吊车资料和影响线计算。
     • Dₘₐₓ = β × Pₘₐₓ × Σyᵢ = 1.05 × 115 × (1 + 0.267 + 0.8 + 0.067) = 264.8 kN
     • Dₘᵢₙ = β × Pₘᵢₙ × Σyᵢ = 1.05 × 30 × (1 + 0.267 + 0.8 + 0.067) = 69.1 kN
   • 横向水平荷载： 作用于吊车梁顶面。
     • T = (g+Q)/40 × n × k = (38+100)/40 × 2 × 1 = 6.9 kN
     • 总横向水平荷载：Tₘₐₓ = T × Σyᵢ = 6.9 × (1 + 0.267 + 0.8 + 0.067) = 14.8 kN

3 风荷载标准值计算

• 基本风压 ω₀ = 0.5 kN/m²,地面粗糙度类别为B类。
• 风压高度变化系数 μz（按檐口高度取值，此处略）。
• 体形系数 μs：迎风面+0.8，背风面-0.5。
• 作用于柱顶的风荷载集中力： Wₖ = βz × μs × μz × ω₀ × B × H = 1.0 × (0.8+0.5) × 1.05 × 0.5 × 6 × 12.5 = 27.6 kN
• 作用于墙面上的风荷载线荷载： qₖw = βz × μs × μz × ω₀ × B = 1.0 × 0.8 × 1.05 × 0.5 × 6 = 2.52 kN/m

4 荷载组合

根据《荷载规范》,考虑以下组合：

1. 基本组合（由可变荷载控制）： γG×SGk + γQ1×SQ1k + ΣγQi×ψci×SQik
   • 组合1：1.2×恒载 + 1.4×屋面活载
   • 组合2：1.2×恒载 + 1.4×吊车竖向荷载
   • 组合3：1.2×恒载 + 1.4×风荷载
   • 组合4：1.2×恒载 + 0.9×(1.4×吊车竖向荷载 + 1.4×风荷载)
   • （注意：吊车荷载需考虑有Dmax和Dmin两种情况）

---

第四章 内力分析

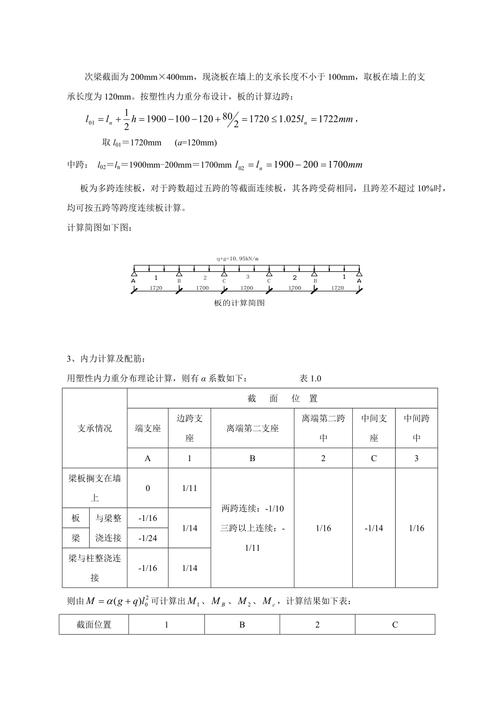

1 计算简图

• 排架柱上、下柱截面惯性矩分别为 Iu, Il。
• 柱顶为铰接,基础顶面为固接。
• 计算简图：两根变截面柱,顶部由屋架连接为铰接。

2 恒载作用下的内力计算

• 将恒载简化为作用于柱顶的集中力G₁和上柱的均布荷载q。
• 采用剪力分配法计算内力。
  • 计算柱顶剪力：V = G₁ / 2 （等高排架）
  • 绘制M、V、N图。

3 活载作用下的内力计算

• 屋面活载： 计算方法同恒载，得到M、V、N图。
• 吊车荷载：
  • Dmax作用在A柱： 计算A柱的M、V、N，B柱的M、V。
  • Dmax作用在B柱： 计算B柱的M、V、N，A柱的M、V。
  • Tmax作用： 计算A、B柱的M、V（仅产生剪力和弯矩，无轴力）。

4 风荷载作用下的内力计算

• 将风荷载简化为柱顶集中力W和墙面均布荷载q。
• 采用剪力分配法计算内力。
  • 计算各柱的抗剪刚度。
  • 计算柱顶剪力。
  • 绘制M、V、N图。

5 内力组合

• 控制截面： 上柱柱底（I-I）、下柱牛腿顶面（II-II）、下柱柱底（III-III）。
• 组合原则：
  • 每个组合都必须包含恒载产生的内力。
  • 每个组合中,可变荷载只能取一项。
  • 对每个控制截面的弯矩M、剪力V、轴力N，分别进行组合，得到Mmax、Nmax、Nmin、|V|max等最不利组合值。
• 内力组合表（示例）：

荷载工况	上柱柱底	下柱牛腿顶面	下柱柱底
	M(kN·m)	N(kN)	M(kN·m)
恒载	+15.2	+320.5	+25.8
活载（屋面）	+5.1	+48.0	+7.2
吊车(Dmax-A)	+42.3	+264.8	-85.6
吊车(Dmin-A)	-12.5	+69.1	+28.4
风荷载(左→右)	±58.6	0	±120.5
组合1 (Mmax)	+15.2+1.4×(5.1+42.3+58.6)	2×320.5+1.4×(48.0+264.8)	2×25.8+1.4×(-85.6+120.5)

---

第五章 排架柱设计

1 设计资料

• 柱截面尺寸：上柱 400×400，下柱 工字形 400×800。
• 混凝土强度等级：C30 (f꜀=14.3 N/mm², fₜ=1.43 N/mm²)。
• 钢筋强度等级：HRB400 (fᵧ=360 N/mm²)。
• 计算长度：上柱 l₀ = 2.5Hᵤ = 2.5×3.8=9.5m；下柱 l₀ = 1.0Hₗ = 1.0×9.2=9.2m。

2 柱截面设计（使用阶段正截面承载力计算）

• 选取最不利内力组合： 以下柱柱底为例，取组合1：M=XXX kN·m, N=XXX kN。
• 计算偏心距： e₀ = M/N = XXX mm > 0.3h₀ = 0.3×760=228 mm,故为大偏心受压。
• 计算附加偏心距： eₐ = max(20mm, h/30) = max(20, 800/30)=27mm。
• 初始偏心距： eᵢ = e₀ + eₐ = XXX + 27 = XXX mm。
• 计算偏心距增大系数：
  • ζ₁ = 0.5fₐA/N = 0.5×14.3×[100×800+2×(400-100)×150]/(XXX×10³) = XXX
  • ζ₂ = 1.15 - 0.01l₀/h = 1.15 - 0.01×9200/800 = 0.995
  • η = 1 + (l₀/h)²/1400 × (eᵢ/h) × ζ₁ζ₂ = 1 + (9200/800)²/1400 × (XXX/800) × XXX × 0.995 = XXX
• 计算轴向力至钢筋As合力点的距离： e = ηeᵢ + h/2 - aₛ' = XXX + 400 - 40 = XXX mm。
• 计算受压区高度x：
  • 假设为大偏心，x < ξbho = 0.518×760=394mm。
  • Nα₁f꜀b'f'x + fᵧ'Aₛ' - fᵧAₛ = 0
  • Ne = α₁f꜀b'f'x(h₀-x/2) + fᵧ'Aₛ'(h₀-aₛ')
  • 联立求解，得 x = XXX mm < 2aₛ' = 80mm。
• 计算钢筋面积As：
  • 因x < 2aₛ'，按《混规》第6.2.23条计算。
  • Aₛ = [Ne' - fᵧ'Aₛ'(h₀-aₛ')]/[fᵧ(h₀-aₛ')]，其中e' = ηeᵢ - h/2 + aₛ' = XXX mm。
  • 取Aₛ' = Aₛ = [Ne' - fᵧ'Aₛ'(h₀-aₛ')]/[fᵧ(h₀-aₛ')] = XXX mm²。
• 选筋与校核：
  • 选用4C20 (Aₛ = 1256 mm²)，满足最小配筋率要求（ρ = 1256/(400×800)=0.39% > 0.2%）。
  • 进行垂直于弯矩作用平面的轴心受压承载力验算（此处略）。

3 牛腿设计

• 确定牛腿尺寸：
  • 牛腿宽度 b = 400mm。
  • 牛腿高度 h，根据裂缝控制要求：Fvₖ ≤ β(1-0.5Fhk/Fvₖ)ftbh₀/0.5+a/h₀
  • 初取h=600mm, h₀=560mm,经计算满足要求。
• 承载力计算与配筋：
  • 纵向受力钢筋：Aₛ ≥ Fvₐa/(0.85fᵧh₀) = (1.2×XXX×10³×150)/(0.85×360×560) = XXX mm²。
  • 选用4C16 (Aₛ = 804 mm²)。
  • 水平箍筋：按构造要求配置Φ8@100。

4 柱的吊装验算

• 吊装方式： 一点翻身起吊,吊点位于牛腿根部。
• 计算简图： 柱视为一个简支梁,承受自重荷载。
• 荷载计算： 考虑动力系数1.5,将柱的自重换算为线荷载q。
• 内力计算： 计算吊点截面（跨中）的弯矩M。
• 承载力验算： 按受弯构件验算吊点截面的承载力，裂缝宽度满足要求（此处略）。

---

第六章 基础设计

1 设计资料

• 柱底最不利内力组合：Nmax=XXX kN, Mmax=XXX kN·m, V=XXX kN。
• 地基承载力特征值fₐₖ=200 kPa。
• 基础采用C30混凝土,垫层采用C15混凝土。
• 基础埋深d初步取为1.5m。

2 基础底面尺寸确定

• 初步估算基底面积：
  • 经深度修正后的地基承载力特征值 fₐ = fₐₖ + ηdγm(d-0.5) = 200 + 1.6×19.5×(1.5-0.5) = 231.2 kPa。
  • A ≥ Nmax / (fₐ - γmGd) = XXX / (231.2 - 20×1.5) = XXX m²。
• 确定基底尺寸：
  • 取 A = l × b = 2.5m × 3.0m = 7.5 m² > XXX m²。
  • 验算地基承载力：
    • 基底平均压力 pₖ = (Nₖ+Gₖ)/A = (XXX/1.2 + 20×2.5×3.0×1.5)/7.5 = XXX kPa < fₐ = 231.2 kPa。
    • 基底边缘最大压力 pₖₘₐₓ = (Nₖ+Gₖ)/A + Mₖ/W = XXX + (XXX/1.2)/ (2.5×3.0²/6) = XXX kPa ≤ 1.2fₐ = 277.4 kPa。

3 基础高度验算

• 地基净反力设计值： pⱼₘₐₓ = N/A + M/W = XXX/7.5 + XXX/(2.5×3.0²/6) = XXX kPa。
• 冲切破坏锥体： 柱边冲切。
• 抗冲切承载力验算：
  • 验算柱边：Fₗ ≤ 0.7βₕₚfₜaₘh₀
  • Fₗ = pⱼₘₐₓ × Aₗ = XXX kN。
  • aₘ = (at + ab)/2 = (0.4 + 0.4+2×0.96)/2 = 1.36m。
  • 7βₕₚfₜaₘh₀ = 0.7×1.0×1.43×1360×1000 = 1362 kN > Fₗ = XXX kN,满足要求。
• 变阶处冲切验算： （若为阶梯形基础，需同样进行验算,此处略）

4 基础底板配筋计算

• 柱边截面：
  • 计算弯矩 MⅠ = (l-a)/2 × (2b+b')pⱼₘₐₓ / 12 = XXX kN·m/m。
  • 计算弯矩 MⅡ = (b-b')/2 × (2l+a)pⱼₘₐₓ / 48 = XXX kN·m/m。
• 配筋计算：
  • Aₛ₁ = M₁ / (0.9fᵧh₀) = XXX / (0.9×360×1000) = XXX mm²/m。
  • Aₛ₂ = M₂ / (0.9fᵧh₀) = XXX / (0.9×360×960) = XXX mm²/m。
• 选筋：
  • 方向（长边）：Φ12@150 (Aₛ = 754 mm²/m) > XXX mm²/m。
  • 方向（短边）：Φ12@180 (Aₛ = 628 mm²/m) > XXX mm²/m。

---

第七章 设计总结与心得体会

通过本次课程设计，我系统地掌握了单层工业厂房排架结构设计的全过程，从结构选型、荷载计算、内力分析到构件设计，每一个环节都让我对《混凝土结构设计原理》和《混凝土结构设计》课程中的理论知识有了更深刻的理解和应用。

在设计过程中,我遇到了许多挑战，

1. 荷载计算的复杂性： 吊车荷载、风荷载的取值和组合需要严格按照规范进行,任何一个参数的疏忽都可能导致后续计算全部错误。
2. 内力分析的技巧： 剪力分配法是排架结构分析的核心,需要熟练掌握其原理和应用。
3. 规范条文的查阅与应用： 设计的每一步都必须有规范依据，这锻炼了我查阅规范、理解并应用条文的能力。
4. 软件与手算的结合： 虽然最终以手算为主，但也尝试了使用PKPM等软件进行初步校核，认识到手算对于理解结构力学行为的重要性,而软件则能提高效率。

这次设计不仅巩固了我的专业知识，更培养了我严谨细致、一丝不苟的工程态度，我认识到，结构设计不仅是计算，更是一种责任，设计的每一个数据都关系到建筑的安全，在未来的学习和工作中，我将继续努力,不断提升自己的综合能力。

---

参考文献

[1] 中华人民共和国国家标准. GB 50009-2012 建筑结构荷载规范[S]. 北京: 中国建筑工业出版社, 2012. [2] 中华人民共和国国家标准. GB 50010-2010 混凝土结构设计规范[S]. (2025年版). 北京: 中国建筑工业出版社, 2025. [3] 中华人民共和国国家标准. GB 50007-2011 建筑地基基础设计规范[S]. 北京: 中国建筑工业出版社, 2011. [4] 中华人民共和国国家标准. GB 50011-2010 建筑抗震设计规范[S]. (2025年版). 北京: 中国建筑工业出版社, 2025. [5] 沈蒲生, 梁兴文. 混凝土结构设计原理(第5版)[M]. 北京: 高等教育出版社, 2012. [6] 王心田. 混凝土结构课程设计指导书[M]. 北京: 中国建筑工业出版社, 2010.
