列管式换热器课程设计指南

设计任务书（示例）

** 某炼油厂原油-油品换热器设计

设计任务： 设计一台固定管板式列管换热器，用于将某炼油装置的原油从80℃加热至130℃，加热介质为温度为170℃的柴油，要求通过热计算确定换热器的换热面积，并进行结构设计，绘制装配图和零件图，编写设计说明书。

已知参数：

参数	原油（管程）	柴油（壳程）
流量	50,000 kg/h	45,000 kg/h
进口温度	80℃	170℃
出口温度	130℃	120℃
操作压力	2 MPa	0 MPa
物性数据（定性温度下）
密度 (ρ)	815 kg/m³	780 kg/m³
比热容	20 kJ/(kg·℃)	10 kJ/(kg·℃)
导热系数 (λ)	128 W/(m·℃)	140 W/(m·℃)
粘度 (μ)	5 × 10⁻³ Pa·s	5 × 10⁻³ Pa·s
结垢热阻 (Rₛ)	00035 m²·℃/W	00025 m²·℃/W

设计要求：

确定换热器的类型、主要结构尺寸（管径、管长、管数、壳径等）。
进行详细的流体力学计算和传热计算。
进行强度校核（如管板、壳体法兰等）。
绘制换热器总装配图一张（A1或A0），主要零件图（如管板、封头）若干。
编写设计计算说明书一份。

设计步骤与方法

明确设计任务，收集原始数据

阅读任务书： 清晰理解设计任务、已知条件和性能要求。
整理数据： 将任务书中的数据整理成表格，方便后续查阅，注意单位的统一（建议全部使用国际单位制SI）。
物性数据补充： 如果任务书未提供所有物性数据，需要根据定性温度（流体进出口的算术平均温度）查阅相关物性数据手册（如《化工原理》附录、化学工程手册等）。

方案选择与确定

换热器类型选择：
- 列管式换热器 是最常用的类型，它又分为固定管板式、U型管式、浮头式和填料函式。
- 选择依据：
  - 固定管板式： 结构简单、造价低，但壳体和管束温差大时会产生热应力，适用于温差小或壳程可设膨胀节的场合。
  - U型管式： 结构简单，可消除热应力，管束可抽出清洗，但管内清洗困难，管板利用率低。
  - 浮头式： 完全消除热应力，管束可抽出清洗，适用范围广，但结构复杂、造价高、易泄漏。
- 本例选择： 考虑到原油和柴油的温差（ΔT=50℃）不是特别大，且介质无强腐蚀性，选择固定管板式换热器最为经济合理。
流动路径选择（管壳程安排）：
- 原则：
  - 易结垢、有沉淀、粘度大的流体走管程，因为管程清洗方便（可采用机械清洗）。
  - 流量大、压力高、腐蚀性强的流体走壳程，因为壳程承压能力较弱，且可采用设置折流板来提高流速。
  - 温度高的流体走壳程，可以减少热损失。
  - 需要冷却的流体走壳程，便于散热。
- 本例选择： 原油比柴油更易结垢，粘度也更大，因此让原油走管程，柴油走壳程。

工艺计算（核心步骤）

热负荷（Q）计算：
- 根据热流体（柴油）放热量或冷流体（原油）吸热量计算，取较大者。
- Q = m_c * c_p,c * (t_c2 - t_c1) = 50000/3600 * 2200 * (130 - 80) = 1,527,778 W ≈ 1528 kW
- Q = m_h * c_p,h * (t_h1 - t_h2) = 45000/3600 * 2100 * (170 - 120) = 1,312,500 W ≈ 1313 kW
- 注意： 两者不相等，说明有热损失，实际热负荷应取较大值，即 Q = 1528 kW，这在实际设计中很常见。
平均传热温差（ΔTₘ）计算：
- 首先计算对数平均温差。
- ΔT₁ = 170 - 130 = 40℃
- ΔT₂ = 120 - 80 = 40℃
- ΔTₗₘ = (ΔT₁ - ΔT₂) / ln(ΔT₁ / ΔT₂) = 40℃ (当ΔT₁=ΔT₂时，ΔTₗₘ=ΔT)
- 温度修正系数（P, R）及确定：
  - P = (t_c2 - t_c1) / (t_h1 - t_c1) = (130-80)/(170-80) = 0.556
  - R = (t_h1 - t_h2) / (t_c2 - t_c1) = (170-120)/(130-80) = 1.0
  - 根据1-2型（单壳程，双管程或偶数管程）换热器的P-R图，查得温度修正系数 φₜ ≈ 0.92。
- 有效平均传热温差：
  - ΔTₘ = φₜ * ΔTₗₘ = 0.92 * 40 = 36.8℃
估算传热面积（Aₚ）和初选换热器：
- 估算总传热系数（K）： 根据同类工况，查手册或经验数据，原油-柴油的K值范围一般在250~400 W/(m²·℃)之间，我们初选 K₀ = 300 W/(m²·℃)。
- 计算所需传热面积：
  - Aₚ = Q / (K₀ * ΔTₘ) = 1,527,778 / (300 * 36.8) ≈ 138.4 m²
- 初选换热器型号： 根据估算的面积，查阅换热器标准系列（如《JB/T 4714-92》浮头式换热器标准、《GB/T 151》管壳式换热器标准），选择一个面积稍大于Aₚ的型号，假设我们初选一台换热器，其公称换热面积为 150 m²。
结构设计：
- 管子规格： 常用φ25×2.5 mm 或 φ19×2 mm，本例选用 φ25×2.5 mm (外径d₀=25mm, 内径dᵢ=20mm)。
- 管长： 标准管长有1.5m, 2.0m, 2.5m, 3.0m, 6.0m等，长管可减少壳径，但过长会给制造、运输带来困难，本例初选 管长L = 6m。
- 管数（n）：
  - 单根管子外表面积：aₒ = π * d₀ * L = 3.1416 * 0.025 * 6 = 0.471 m²
  - 估算管数：n = Aₚ / aₒ = 138.4 / 0.471 ≈ 294 根。
- 管子排列方式与中心距： 采用正三角形排列，中心距t = 1.25d₀ = 1.25 * 25 = 31.25 mm，取标准值 32 mm。
- 管束直径（Dₗ）： 根据管数和排列方式，估算管束直径，可使用经验公式或查表，对于正三角形排列，Dₗ ≈ t * (n / 0.249)^(1/2) + 0.1d₀，计算后约为 Dₗ ≈ 0.58 m。
- 壳体内径（Dₛ）： Dₛ = Dₗ + 2 * S，其中S为管束外缘与壳体内壁的距离，一般取(0.25~1)d₀，取S=0.04m，则 Dₛ = 0.58 + 2 * 0.04 = 0.66 m，根据标准圆整为 Dₛ = 700 mm。
传热与压降校核计算（精确计算）：
- 管程（原油）：
  - 流通截面积： Aₜ = n * π * dᵢ² / 4 = 294 * 3.1416 * (0.02)² / 4 = 0.0923 m²
  - 质量流速： Gₜ = m_c / Aₜ = (50000/3600) / 0.0923 ≈ 150.6 kg/(s·m²)
  - 流速： uₜ = Gₜ / ρ_c = 150.6 / 815 ≈ 0.185 m/s (流速偏低，可考虑增加管程数或减小管径)
  - 雷诺数： Reₜ = dᵢ * uₜ * ρ_c / μ_c = 0.02 * 0.185 * 815 / (6.5e-3) ≈ 463 (层流)
  - 普朗特数： Prₜ = c_p,c * μ_c / λ_c = 2200 * 6.5e-3 / 0.128 ≈ 111.7
  - 管内给热系数： 对于层流，使用Sieder-Tate公式：αᵢ = 1.86 * (λ_c / dᵢ) * Reₜ^(1/3) * Prₜ^(1/3) * (μ_c / μ_w)^(0.14)，假设壁温，估算出 αᵢ ≈ 350 W/(m²·℃)。
- 壳程（柴油）：
  - 流通截面积： 首先需要确定折流板形式和间距，选用单弓形折流板，取折流板间距 B = 0.2Dₛ = 140 mm。
  - Aₛ = Dₛ * B * (1 - t/d₀) = 0.7 * 0.14 * (1 - 32/25) ≈ 0.0276 m² (注意：t/d₀>1时取1)
  - 流速： uₛ = m_h / (ρ_h * Aₛ) = (45000/3600) / (780 * 0.0276) ≈ 0.58 m/s
  - 雷诺数： Reₛ = d₀ * uₛ * ρ_h / μ_h = 0.025 * 0.58 * 780 / (3.5e-3) ≈ 3234 (过渡流)
  - 普朗特数： Prₛ = c_p,h * μ_h / λ_h = 2100 * 3.5e-3 / 0.140 ≈ 52.5
  - 壳侧给热系数： 使用Bell-Delaware法或经验公式估算：αₒ = 0.36 * (λ_h / dₑ) * Reₛ^(0.55) * Prₛ^(1/3) * (μ_h / μ_w)^(0.14)，计算得 αₒ ≈ 980 W/(m²·℃)。
- 总传热系数（K）计算：
  - 1/K = 1/αₒ + Rₛₒ + (d₀ / (λₛ * L_w)) * ln(d₀/dᵢ) + (d₀ / (dᵢ * αᵢ)) + Rₛᵢ * (d₀ / dᵢ)
  - 1/K = 1/980 + 0.00025 + (0.025 / (45 * 0.0025)) * ln(25/20) + (25 / (20 * 350)) + 0.00035 * (25/20)
  - 1/K ≈ 0.00102 + 0.00025 + 0.00012 + 0.00357 + 0.00044 = 0.0054 m²·℃/W
  - K ≈ 185 W/(m²·℃)
- 校核：
  - 计算K值（185 W/(m²·℃)）远小于初估值（300 W/(m²·℃)），说明初选设备偏小或设计不合理。
  - 调整方案：
    1. 增加管程数： 将管程数从1改为2，这样管程流速提高一倍，Re增大，αᵢ会显著提高。
    2. 减小管径： 改用φ19×2mm的管子，管内流速和αᵢ也会提高。
    3. 优化壳程： 减小折流板间距，提高壳程流速和αₒ。
  - 重新计算： 通常选择增加管程数是最直接有效的方法，假设改为双管程，重新计算管程参数，重复上述步骤，直到计算出的K值满足 K * ΔTₘ * A > Q，且压降在允许范围内（如管程ΔP<0.1MPa，壳程ΔP<0.05MPa）。
压降计算：

分别计算管程和壳程的压降,确保其在泵或压缩机的能力范围内，压降计算公式较复杂，需查阅相关教材或手册。

强度计算

壳体壁厚计算： 根据设计压力、壳体内径、材料许用应力等，按GB150《压力容器》标准计算圆筒壁厚。
封头壁厚计算： 选择标准椭圆封头，计算其壁厚。
管板强度计算： 这是列管式换热器最复杂的部分，需考虑管、壳程压力、温差、法兰力矩等因素，通常按GB151标准进行计算，或使用专用软件。
拉杆、定距管、接管等： 根据标准选择或计算。

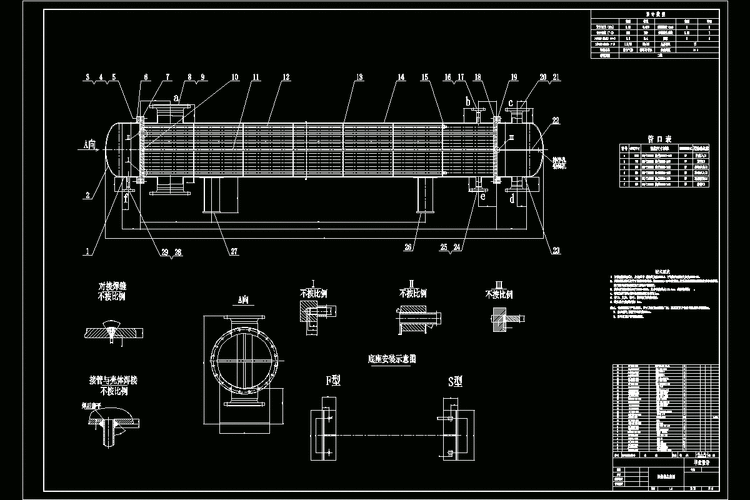

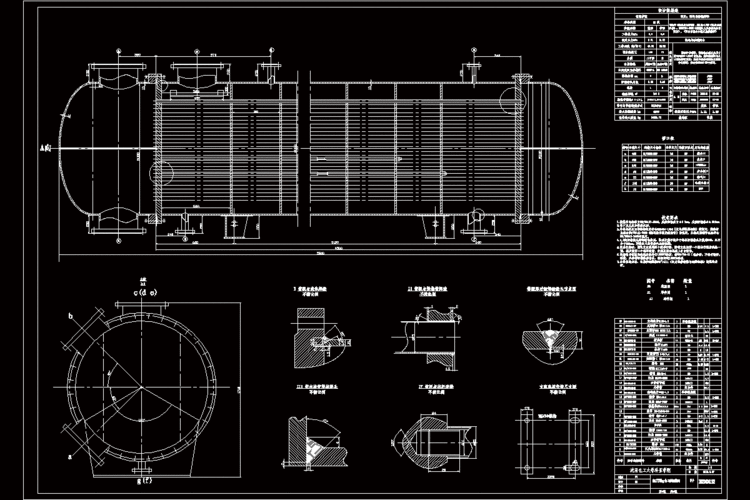

绘制工程图纸

总装配图：
- 用1:5或1:10的比例绘制主视图、侧视图。
- 标注主要尺寸（总长、总高、壳径、管径、管长、管数等）。
- 编出零部件序号,填写标题栏和明细表。
- 标注技术要求,如焊接要求、压力试验要求、管板与换热管的连接方式等。
主要零件图：
- 管板图： 详细标注管板尺寸、管孔尺寸和排列、材质、坡口要求等。
- 封头图： 标注封头内径、壁厚、直边高度、材质等。
- 折流板图： 标注折流板外径、厚度、缺口尺寸等。
