插床课程设计如何实现机械传动与运动分析？

设计任务与要求

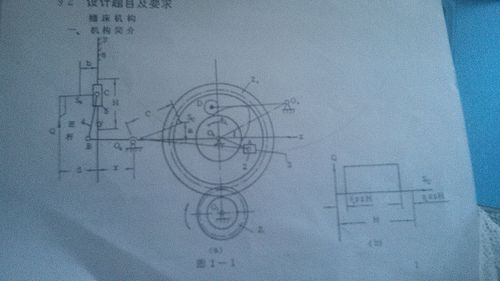

设计题目： 牛头刨床（或称插床）的机械系统设计与分析。

工作原理： 插床是一种用于加工内孔键槽、多边形孔或平面的机床，其主运动是刀具（滑枕）的往复直线运动，进给运动是工作台的间歇移动，设计重点是实现刀具的高效、平稳往复运动。

设计参数（根据题目给定，这里举例）：

• 刀具最大行程 (H): 100 mm
• 行程速比系数 (K): 1.5 (这是关键参数，决定了机构的急回特性)
• 许用压力角 ([α]): 40° (对于连杆机构，这是衡量传动性能的重要指标)
• 工作阻力 (F_工作): 5000 N (在切削行程中)
• 主轴转速 (n): 60 rpm (或根据K和H计算出的曲柄转速)
• 要求机构结构紧凑，传力性能良好。

与要求：

1. 方案设计与选择： 分析至少2种实现主运动的机构方案（如：曲柄摇杆机构、摆动导杆机构+滑块机构、凸轮机构等），进行比较并选择最优方案。
2. 运动设计： 确定所选机构的几何尺寸（如曲柄长度、连杆长度、机架长度等），满足行程速比系数K和行程H的要求。
3. 运动分析： 对所选机构进行位移、速度、加速度分析，绘制刀具（滑枕）的运动线图（s-v-a-t曲线）。
4. 动态静力分析： 在一个运动周期内，分析机构各构件的受力情况，确定曲柄上的平衡力矩。
5. 凸轮机构设计（如果方案包含）： 设计驱动工作台进给的凸轮机构，确定从动件运动规律、基圆半径、理论轮廓和实际轮廓。
6. 齿轮传动设计（如果需要减速）： 设计减速齿轮组，确定模数、齿数等参数。
7. 图纸绘制： 绘制插床的机构运动简图和凸轮工作图。
8. 设计计算说明书： 撰写完整的设计计算说明书，包含所有设计过程、公式、数据和结论。

总体方案设计

这是设计的灵魂,决定了后续所有工作的方向。

曲柄摇杆机构 + 摆动导杆机构 + 滑块机构 (最经典)

• 结构组成：
  1. 主运动链： 电机 -> 减速器 -> 曲柄摇杆机构 -> 摆动导杆机构 -> 滑块（刀具）。
  2. 进给运动链： 电机 -> (或从主轴分出) -> 凸轮机构 -> 工作台（丝杠螺母或棘轮机构）。
• 工作流程：
  • 电机动力经减速后,驱动曲柄等速转动。
  • 曲柄带动摇杆摆动,摇杆作为摆动导杆机构的主动件，驱动导杆往复摆动。
  • 导杆上的滑块带动刀具（滑枕）做往复直线运动，完成切削。
  • 另一路动力（或从主轴引出）驱动凸轮，凸轮推动工作台实现间歇进给。
• 优点：
  • 结构成熟,性能可靠。
  • 曲柄摇杆机构能很好地实现急回特性。
  • 摆动导杆机构能将摆动转换为理想的近似匀速往复运动,有利于切削。
  • 各机构功能清晰,易于分析和设计。
• 缺点：

  机构较多,结构相对复杂。

偏置曲柄滑块机构 (简化方案)

• 结构组成： 电机 -> 减速器 -> 偏置曲柄滑块机构 -> 滑块（刀具）。
• 工作流程：
  • 电机动力驱动曲柄等速转动。
  • 曲柄通过连杆直接带动滑块（刀具）做往复直线运动。
  • 进给运动可通过其他方式（如单独的伺服电机）实现。
• 优点：

  结构最简单,构件少。

• 缺点：
  • 急回特性不如曲柄摇杆机构明显,设计时需仔细调整偏距。
  • 在行程两端,压力角较大，传动性能较差。
  • 刀具速度和加速度变化较大,切削平稳性不如方案一。

凸轮机构

• 结构组成： 电机 -> 减速器 -> 盘形凸轮机构 -> 滑块（刀具）。
• 工作流程：
  • 凸轮直接驱动从动滑块（刀具）往复运动。
  • 可以精确设计从动件的运动规律,实现理想的切削速度。
• 优点：
  • 能实现任意预定运动规律,设计最灵活。
  • 结构紧凑。
• 缺点：
  • 凸轮与从动件之间为高副,接触应力大，易磨损，不适合重载。
  • 制造精度要求高,成本高。
  • 急回特性设计不如连杆机构直观。

结论与选择： 对于课程设计，方案一（曲柄摇杆+摆动导杆）是最佳选择，因为它：

1. 综合性强： 能全面考察学生对多种基本机构的设计和分析能力。
2. 典型性好： 是教科书和工程实践中的经典组合，有大量参考资料。
3. 性能优越： 能很好地平衡急回特性、传力性能和运动平稳性。

核心机构设计与计算

以方案一为例，进行详细设计。

主运动机构设计

第一步：确定行程速比系数K和极位夹角θ

• K = 1.5 (题目给定)
• 极位夹角 θ = 180° (K - 1) / (K + 1) = 180° (1.5 - 1) / (1.5 + 1) = 36°

第二步：设计曲柄摇杆机构

• 目标： 实现摇杆的摆动，其摆角Ψ与刀具行程H相关。
• 关系： 刀具行程H近似等于摇杆的长度（l3）乘以摆角Ψ的正弦值，在初步设计中，我们可以设定摇杆长度 l3，然后求 。
• 设计方法： 图解法或解析法。
  • 图解法 (推荐用于课程设计)：
    1. 选定比例尺 μ_l (e.g., 0.01 m/mm)。
    2. 任选一点D作为摇杆的固定铰链中心。
    3. 作两条射线 DC1 和 DC2，使夹角为 。 的值需要根据后续的导杆机构来确定，可以先预估一个值（例如60°），后续再调整。
    4. 量取 C1C2 的长度，根据 l_C1C2 = 2 * l1 * sin(θ/2) 计算出曲柄长度 l1。
    5. 以 C1 为圆心，l1 + l2 为半径画弧；以 C2 为圆心，l2 - l1 为半径画弧，两弧交点即为固定铰链中心A的位置。
    6. 测量 AD 的长度，得到机架长度 l4。
    7. 检查压力角： 在机构的一个运动周期内，找出最小传动角 γ_min，应满足 γ_min ≥ [γ] (通常许用传动角 [γ] = 40°~50°)，若不满足，需重新调整设计。
• 解析法 (更精确)：

  使用矢量方程和优化算法,通过编程求解，可以得到满足所有约束条件的精确尺寸。

第三步：设计摆动导杆机构

• 输入： 摇杆的摆动（输出自曲柄摇杆机构）。
• 输出： 刀具（滑块）的往复直线运动。
• 关系： 摇杆的摆动中心D与导杆的摆动中心重合，摇杆的长度 l3 即为导杆的长度 L，摇杆的摆角 就是导杆的最大摆角。
• 核心设计：
  • 导杆的摆动中心（固定铰链）E的位置至关重要，为了获得良好的传动性能，点E应位于摇杆两极限位置 C1 和 C2 连线的垂直平分线上。
  • 导杆的长度 L 就是摇杆的长度 l3。
  • 滑块在导杆上滑动,带动刀具做直线运动，刀具的行程 H 由导杆的摆角 和滑块与导杆的连接点轨迹决定，可以证明，当 不大时，H ≈ 2 * L * sin(Ψ/2)，我们需要调整之前曲柄摇杆机构中的 ，使其满足 H = 100 mm 的要求。

运动分析

• 目的： 求出刀具的位移 s、速度 v、加速度 a 随时间 t 或曲柄转角 φ1 的变化规律。
• 方法：
  • 图解法： 制作机构模型，在不同位置测量 s，绘制 s-φ1 图，然后图解微分得到 v-φ1 图，再微分得到 a-φ1 图，精度较低，但能直观理解。
  • 解析法 (推荐)：
    1. 建立坐标系： 为每个机构建立矢量封闭方程。
    2. 曲柄摇杆机构：
       • 矢量方程： l1 + l2 = l4 + l3
       • 投影到x, y轴： l1*cos(φ1) + l2*cos(φ2) = l4 + l3*cos(φ3)
       • l1*sin(φ1) + l2*sin(φ2) = l3*sin(φ3)
       • 联立求解,可得到 φ2 和 φ3 随 φ1 的变化。
    3. 摆动导杆机构：
       • 关系简单： φ4 = φ3 (导杆转角等于摇杆转角)
       • 滑块位移 s 与 φ4 的关系： s = L * (1 - cos(φ4)) (假设初始位置在最低点)
    4. 编程计算： 使用 MATLAB, Python 等编程语言，将上述方程离散化，在0到360°范围内计算一系列点的 s, v, a 值，并绘制曲线图。

动态静力分析

• 目的： 计算出为维持刀具匀速运动，在曲柄上需要施加多大的平衡力矩 Mb。
• 步骤：
  1. 确定惯性力： 根据加速度分析结果 a 和构件质量 m，计算滑块的惯性力 F_I = -m * a。
  2. 确定工作阻力： 在切削行程中，F_工作 = 5000 N；在空回行程中，F_工作 = 0。
  3. 进行力多边形分析：
     • 从刀具（滑块）开始，它受到三个力：工作阻力 F_工作、惯性力 F_I、导杆对它的作用力 F_R43。
     • 三力平衡,F_工作 + F_I + F_R43 = 0，可用力多边形求出 F_R43。
     • 将 F_R43 分解到导杆上，得到导杆对摇杆的作用力 F_R34。
     • 依次分析摇杆、曲柄，最终求出作用在曲柄上的平衡力 F_b。
  4. 计算平衡力矩： Mb = F_b * l1 * sin(α)， 是 F_b 与曲柄垂线的夹角。
  5. 绘制 Mb-φ1 曲线： 显示一个周期内平衡力矩的变化。

进给机构设计 (凸轮机构)

1. 运动规律选择： 工作台是间歇运动，选择“等速运动+停留”或“改进等速运动”规律，以保证启动和停止平稳，冲击小。
2. 确定从动件运动参数：
   • 推程（进给）：h = 进给量 (e.g., 0.1 mm)，δ_推 = 90°
   • 远休：δ_远 = 10°
   • 回程（快退）：δ_回 = 60°
   • 近休：δ_近 = 200°
3. 设计凸轮轮廓：
   • 确定基圆半径 r0： 根据结构空间和压力角要求初选，然后校核压力角 α ≤ [α] ([α] = 30°~40°)。
   • 绘制位移线图 s-δ： 根据选定的运动规律绘制。
   • 绘制理论轮廓： r = r0 + s(δ)，对滚子从动件，理论轮廓是尖端从动件的轮廓。
   • 绘制实际轮廓： 以理论轮廓上各点为圆心，滚子半径 rr 为半径作一系列圆，这些圆的包络线即为实际轮廓。
   • 选择滚子半径 rr： rr < ρ_min (理论轮廓最小曲率半径)，避免实际轮廓出现尖点或失真。

设计报告撰写要点

1. 封面： 题目、姓名、学号、日期。
2. 目录。
3. 设计任务书： 抄录题目要求。
4. 绪论/方案论证：
   • 简述插床的工作原理和设计要求。
   • 列出至少2种方案,画出机构示意图。
   • 从功能、性能、结构、成本等方面进行详细比较，说明最终选择方案的依据。
5. 主体设计计算：
   • 主运动机构设计： 详细说明曲柄摇杆和摆动导杆机构的设计过程（附图解法图或解析法公式），列出最终确定的各杆长度。
   • 运动分析： 说明分析方法，附上 s-v-a-t 运动线图，并分析曲线特点（如急回特性、最大速度/加速度等）。
   • 动态静力分析： 说明分析步骤，列出关键构件的受力计算过程，附上平衡力矩 Mb-t 曲线图。
   • 凸轮机构设计： 说明从动件运动规律的选择，绘制 s-δ 位移线图，确定基圆半径和滚子半径，并简要说明轮廓设计过程。
6. 结果与讨论：
   • 总结设计结果,列出所有关键参数（如各杆长、凸轮尺寸等）。
   • 讨论设计是否满足所有要求（行程、K值、压力角等）。
   • 分析设计的优缺点,提出可能的改进方向。
7. 参考文献。
8. 附录： 完整的计算程序代码（如果使用）、详细的手绘图纸等。
9. 图纸：
   • A2或A1图纸： 插床机构运动简图（总图），要求比例正确、线条清晰、标注完整。
   • A4图纸： 凸轮工作图，包含凸轮轮廓、尺寸、技术要求等。

这个指南为你提供了一个清晰的框架,在实际操作中，你需要根据具体的题目参数，一步步进行计算、绘图和验证，祝你课程设计顺利！
