下面我将为你提供一个完整、详细、可执行的交通灯课程设计方案，包括设计要求、方案论证、硬件设计、软件设计（含C51代码）、系统调试和扩展思考。

基于51单片机的十字路口交通灯控制系统

设计要求

基本功能：
- 模拟一个十字路口的交通灯控制。
- 东西方向和南北方向交替放行。
- 每个方向的灯有红、黄、绿三种状态。
- 东西方向绿灯亮，南北方向红灯亮。
- 东西方向黄灯亮，南北方向红灯亮。
- 南北方向绿灯亮，东西方向红灯亮。
- 南北方向黄灯亮，东西方向红灯亮。
- 如此循环。
时间要求：
- 东西绿灯亮 30 秒。
- 东西黄灯亮 3 秒。
- 南北绿灯亮 30 秒。
- 南北黄灯亮 3 秒。
- 总周期为 66 秒。
显示要求：
- 使用LED灯模拟红、黄、绿灯。
- 使用数码管或LCD显示屏实时显示当前方向的剩余时间（倒计时）。
扩展功能（可选，用于拿高分）：
- 紧急模式： 当按下某个按键（如K1）时，所有方向都变为红灯，用于紧急情况（如救护车通过）。
- 夜间模式： 当按下另一个按键（如K2）时，所有方向黄灯闪烁,表示提醒车辆慢行。
- 车流量检测： 模拟通过红外对管检测车流量，根据车流量动态调整绿灯时间（东西方向车多，则延长其绿灯时间）。

方案论证

核心控制器选型：
- 方案A：51系列单片机（如AT89C51/52或STC89C52）
  - 优点： 经典入门级单片机，资料丰富，价格低廉，I/O口足够，定时器/计数器资源满足需求,非常适合课程设计。
  - 缺点： 性能相对较弱,处理复杂逻辑能力有限。
- 方案B：STM32系列单片机
  - 优点： 性能强大，资源丰富,适合更复杂的控制和算法。
  - 缺点： 学习曲线较陡，对于本项目来说“杀鸡用牛刀”,成本也稍高。
- 本课程设计选用方案A，STC89C52单片机，它性价比最高,足以完美实现所有要求。
显示方案选型：
- 方案A：LED数码管
  - 优点： 亮度高，视角大，驱动简单,成本低。
  - 缺点： 显示内容有限,只能显示数字。
- 方案B：LCD1602液晶显示屏
  - 优点： 显示信息丰富，可以显示文字和数字,界面友好。
  - 缺点： 驱动相对复杂，需要占用更多I/O口（通常需要用到数据总线和控制线）。
- 为简化设计，同时保证清晰显示，本设计选用方案A，共阴极或共阳极数码管，倒计时显示可以共用一组数码管，通过切换显示内容来节省I/O口。
时间方案选型：
- 方案A：软件延时
  - 优点： 编程简单,无需额外硬件。
  - 缺点： CPU被占用，无法执行其他任务（如按键检测）,精度低。
- 方案B：单片机定时器中断
  - 优点： 精度高，不占用CPU主循环，CPU可以在中断间隙处理其他任务（如刷新显示、检测按键）,这是专业和高效的实现方式。
- 本设计采用方案B，使用STC89C52的定时器0（Timer0）来产生精确的1秒基准时间。

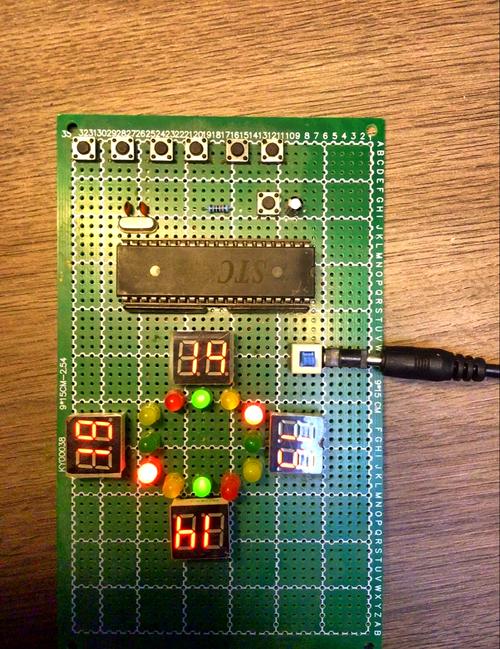

硬件设计

系统硬件框图
主要元器件清单
- 主控芯片：STC89C52RC (或AT89C52) 1片
- 晶振：12MHz 1个
- 电容：30pF (晶振匹配) 2个，10uF (电源滤波) 1个，22pF (按键去抖) 若干
- 电阻：1kΩ (LED限流) 12个，10kΩ (上拉电阻) 1个，200Ω (数码管限流/位选) 4个
- 数码管：4位一体共阴极数码管 1个
- LED灯：红、黄、绿各4个 (东西南北各一组)
- 按键：轻触开关 2个 (用于紧急模式和夜间模式)
- 电源：5V直流电源
- 面包板或洞洞板、杜邦线若干
电路连接说明
- 交通灯连接：
  - 东西绿灯 -> P1.0
  - 东西黄灯 -> P1.1
  - 东西红灯 -> P1.2
  - 南北绿灯 -> P1.3
  - 南北黄灯 -> P1.4
  - 南北红灯 -> P1.5
  - （注意：每个LED串联一个1kΩ电阻到GND）
- 数码管连接（以共阴极为例）：
  - 段选 a, b, c, d, e, f, g, dp -> P0口 (P0.0-P0.7)。P0口需要外接10kΩ上拉电阻。
  - 位选 (从左到右) -> P2.0, P2.1, P2.2, P2.3，每个位选引脚串联一个200Ω电阻。
- 按键连接：
  - 紧急模式按键 K1 -> P3.2 (外部中断0)
  - 夜间模式按键 K2 -> P3.3 (外部中断1)
  - 按键另一端接地，引脚通过10kΩ电阻上拉到VCC。
- 晶振电路： 12MHz晶振接XTAL1和XTAL2,两端分别接30pF电容到地。
- 复位电路： RST引脚接一个10uF电容到VCC，一个10kΩ电阻到GND（上电复位）。

软件设计

软件流程图
核心思想：状态机
- 将交通灯的运行过程看作4个状态：
  1. S0: 东西绿灯，南北红灯 (30s)
  2. S1: 东西黄灯，南北红灯 (3s)
  3. S2: 南北绿灯，东西红灯 (30s)
  4. S3: 南北黄灯，东西红灯 (3s)
- 程序通过一个状态变量（如 unsigned char state;）来记录当前处于哪个状态，定时器每1秒中断一次，更新倒计时，并在倒计时为0时,切换到下一个状态。
C51代码实现

#include <reg52.h>
#include <intrins.h>
// 定义交通灯引脚
sbit EW_GREEN = P1^0;  // 东西绿灯
sbit EW_YELLOW = P1^1; // 东西黄灯
sbit EW_RED = P1^2;    // 东西红灯
sbit SN_GREEN = P1^3;  // 南北绿灯
sbit SN_YELLOW = P1^4; // 南北黄灯
sbit SN_RED = P1^5;    // 南北红灯
// 定义按键引脚
sbit KEY_EMERGENCY = P3^2; // 紧急模式按键
sbit KEY_NIGHT = P3^3;     // 夜间模式按键
// 定义数码管段选码 (共阴极, 0-9)
unsigned char code SegCode[] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F};
// 定义数码管位选码 (从左到右)
unsigned char code BitCode[] = {0xFE, 0xFD, 0xFB, 0xF7};
// 全局变量
unsigned char state = 0;        // 状态机变量: 0,1,2,3
unsigned int counter = 30;      // 倒计时计数器
unsigned char flag_1s = 0;      // 1秒到标志位
unsigned char display_buf[4];   // 数码管显示缓冲区
// 函数声明
void Timer0_Init();
void Key_Scan();
void State_Set();
void Display();
void Emergency_Mode();
void Night_Mode();
void main() {
    // 初始化
    Timer0_Init();
    EA = 1; // 开启总中断
    while (1) {
        // 主循环中处理按键和显示
        Key_Scan();
        // 根据状态设置交通灯
        State_Set();
        // 更新显示缓冲区
        display_buf[0] = counter / 10;
        display_buf[1] = counter % 10;
        display_buf[2] = 0x10; // 显示横杆 '-'
        display_buf[3] = 0x10; // 显示横杆 '-'
        // 显示
        Display();
    }
}
// 定时器0中断服务函数
void Timer0_ISR() interrupt 1 {
    static unsigned int count_50ms = 0;
    TH0 = (65536 - 50000) / 256; // 重新装载初值 (50ms)
    TL0 = (65536 - 50000) % 256;
    count_50ms++;
    if (count_50ms >= 20) { // 50ms * 20 = 1000ms = 1s
        count_50ms = 0;
        flag_1s = 1; // 置1秒标志位
    }
}
// 状态设置函数
void State_Set() {
    if (flag_1s) {
        flag_1s = 0; // 清除标志位
        if (counter > 0) {
            counter--;
        } else {
            // 时间到，切换到下一个状态
            state++;
            if (state > 3) {
                state = 0;
            }
            // 根据新状态设置倒计时
            if (state == 0 || state == 2) {
                counter = 30; // 绿灯30秒
            } else {
                counter = 3;  // 黄灯3秒
            }
        }
    }
    // 根据当前状态设置交通灯
    switch (state) {
        case 0: // 东西绿灯，南北红灯
            EW_GREEN = 1; EW_YELLOW = 0; EW_RED = 0;
            SN_GREEN = 0; SN_YELLOW = 0; SN_RED = 1;
            break;
        case 1: // 东西黄灯，南北红灯
            EW_GREEN = 0; EW_YELLOW = 1; EW_RED = 0;
            SN_GREEN = 0; SN_YELLOW = 0; SN_RED = 1;
            break;
        case 2: // 南北绿灯，东西红灯
            EW_GREEN = 0; EW_YELLOW = 0; EW_RED = 1;
            SN_GREEN = 1; SN_YELLOW = 0; SN_RED = 0;
            break;
        case 3: // 南北黄灯，东西红灯
            EW_GREEN = 0; EW_YELLOW = 0; EW_RED = 1;
            SN_GREEN = 0; SN_YELLOW = 1; SN_RED = 0;
            break;
    }
}
// 数码管动态扫描显示函数
void Display() {
    static unsigned char index = 0;
    P2 = 0xFF; // 消隐，关闭所有位选
    P0 = SegCode[display_buf[index]]; // 送段选码
    P2 = BitCode[index]; // 送位选码
    index++;
    if (index >= 4) {
        index = 0;
    }
}
// 按键扫描函数 (此处简化，实际应用中可用外部中断)
void Key_Scan() {
    // 紧急模式
    if (KEY_EMERGENCY == 0) {
        Delay_ms(10); // 消抖
        if (KEY_EMERGENCY == 0) {
            Emergency_Mode();
            while (!KEY_EMERGENCY); // 等待按键释放
        }
    }
    // 夜间模式
    if (KEY_NIGHT == 0) {
        Delay_ms(10);
        if (KEY_NIGHT == 0) {
            Night_Mode();
            while (!KEY_NIGHT);
        }
    }
}
// 紧急模式函数
void Emergency_Mode() {
    // 所有灯亮
    EW_GREEN = 1; EW_YELLOW = 1; EW_RED = 1;
    SN_GREEN = 1; SN_YELLOW = 1; SN_RED = 1;
}
// 夜间模式函数
void Night_Mode() {
    // 所有黄灯闪烁
    while(1) {
        EW_YELLOW = !EW_YELLOW;
        SN_YELLOW = !SN_YELLOW;
        Delay_ms(500);
        // 可以加入按键检测来退出此模式
    }
}
// 简单延时函数 (ms级，不精确)
void Delay_ms(unsigned int ms) {
    unsigned int i, j;
    for (i = ms; i > 0; i--)
        for (j = 110; j > 0; j--);
}

系统调试与问题解决

硬件调试：
- 电源检查： 用万用表测量VCC和GND之间是否为5V,确保电路没有短路。
- LED检查： 逐个检查LED的连接和极性是否正确,上电后是否能被点亮。
- 数码管检查： 检查段选和位选的连接，特别是P0口的上拉电阻，可以先写一个简单的程序，让数码管显示"8888",检查每个段和位是否正常。
- 按键检查： 按下按键时,用万用表测量对应引脚是否被拉低。
软件调试：
- 下载与运行： 将编译好的.hex文件烧录到单片机中,观察交通灯是否按预期规律变化。
- 逻辑错误： 如果灯的顺序不对，检查State_Set()函数中的switch-case逻辑。
- 时间不准： 如果倒计时不准，检查定时器的初值计算是否正确,晶振频率是否与程序中设定的12MHz一致。
- 显示问题： 如果数码管显示乱码或闪烁，检查动态扫描的频率是否太慢（Delay_ms函数的参数）或太快，以及段选、位选码是否正确。

扩展思考与优化

车流量检测：
- 硬件： 在每个方向的红绿灯前安装一对红外对管（发射和接收）。
- 软件： 将红外接收管的输出接到单片机的某个I/O口（如P3.4），平时，有车挡住时，I/O口为高电平；无车时为低电平，在程序中，可以统计一个绿灯周期内被触发的次数，从而判断车流量,动态调整下一个绿灯周期的时长。
实现人行横道灯：

在东西和南北方向各增加一组红绿灯（人行道），连接到单片机的剩余I/O口，在主干道绿灯亮时，人行道红灯亮；主干道红灯亮时，人行道绿灯亮,这需要更精细的状态控制。
使用LCD1602替代数码管：

可以更直观地显示"东西方向：30秒"这样的文字信息,提升用户体验。
代码优化：
- 使用结构体来封装交通灯的状态,使代码更清晰。
- 将所有延时函数替换为基于定时器的精确延时,提高系统效率。
- 将按键检测改为外部中断方式，响应更迅速,不占用主循环时间。

这个方案为你提供了一个从理论到实践的完整路径，你可以根据自己的实际情况（如手头的元件、老师的具体要求）进行调整,祝你课程设计顺利成功！
