基于单片机的交通灯控制系统课程设计报告

学生姓名： [你的姓名] 学 号： [你的学号] 指导教师： [指导教师姓名] 日 期： [完成日期]

摘要

本设计旨在实现一个功能完善的十字路口交通灯控制系统,系统以STC89C52RC单片机作为核心控制器，利用LED模拟红、黄、绿三种颜色的交通灯，通过按键模拟紧急车辆通行请求，并采用数码管实时显示当前灯色的剩余时间，系统软件采用C语言进行编程，实现了交通灯的正常时序控制、紧急车辆优先通行、以及倒计时显示等核心功能，经过软硬件联调，系统运行稳定，逻辑正确，达到了预期的设计目标，本设计不仅巩固了单片机原理与应用的理论知识，还锻炼了实际动手能力和系统调试能力。

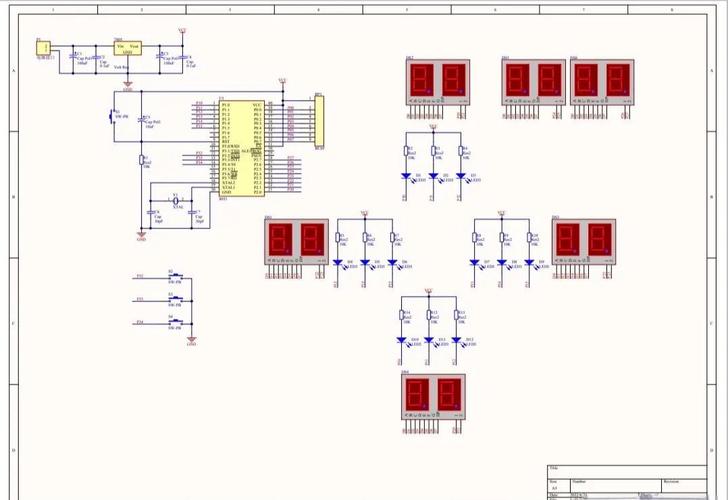

单片机交通灯课程设计如何实现？-第1张图片-指南针培训网

单片机；交通灯；STC89C52；LED；数码管；C语言

设计任务与要求

1 设计任务

设计并制作一个基于单片机的十字路口交通灯控制系统,能够自动控制两个主干道（东西向、南北向）的红、黄、绿灯交替亮灭，模拟真实的交通场景。

2 具体要求

  1. 基本时序功能：
    • 东西向绿灯亮,南北向红灯亮，持续 60秒。
    • 东西向绿灯闪烁 3秒（用于提醒即将变灯）。
    • 东西向黄灯亮,南北向红灯亮，持续 3秒。
    • 东西向红灯亮,南北向绿灯亮，持续 60秒。
    • 南北向绿灯闪烁 3秒。
    • 南北向黄灯亮,东西向红灯亮，持续 3秒。
    • 为一个循环,周而复始。
  2. 紧急车辆优先功能：
    • 当按下“紧急通行”按键时，两个方向的交通灯全部变为黄灯闪烁，表示所有车辆停止，紧急车辆可以通过。
    • 松开按键后,系统恢复到之前被打断的正常工作状态。
  3. 倒计时显示功能：
    • 在每个灯色阶段,用数码管实时显示当前灯色的剩余时间。
    • 数码管应能清晰显示,且刷新频率合适，无闪烁感。
  4. 硬件设计要求：
    • 合理选择元器件,绘制电路原理图。
    • 设计PCB板或使用洞洞板/面包板搭建硬件系统。
  5. 软件设计要求：
    • 软件结构清晰,采用模块化编程思想。
    • 代码可读性强,注释充分。
    • 具有良好的可扩展性。

方案论证与选择

1 主控芯片选择

51系列单片机（如STC89C52）

  • 优点： 技术成熟，资料丰富，价格低廉，学习资源多，足以满足本设计的所有需求，其I/O口数量和定时器资源均够用。
  • 缺点： 相较于ARM等高性能单片机，处理速度较慢，功能有限。

STM32系列单片机

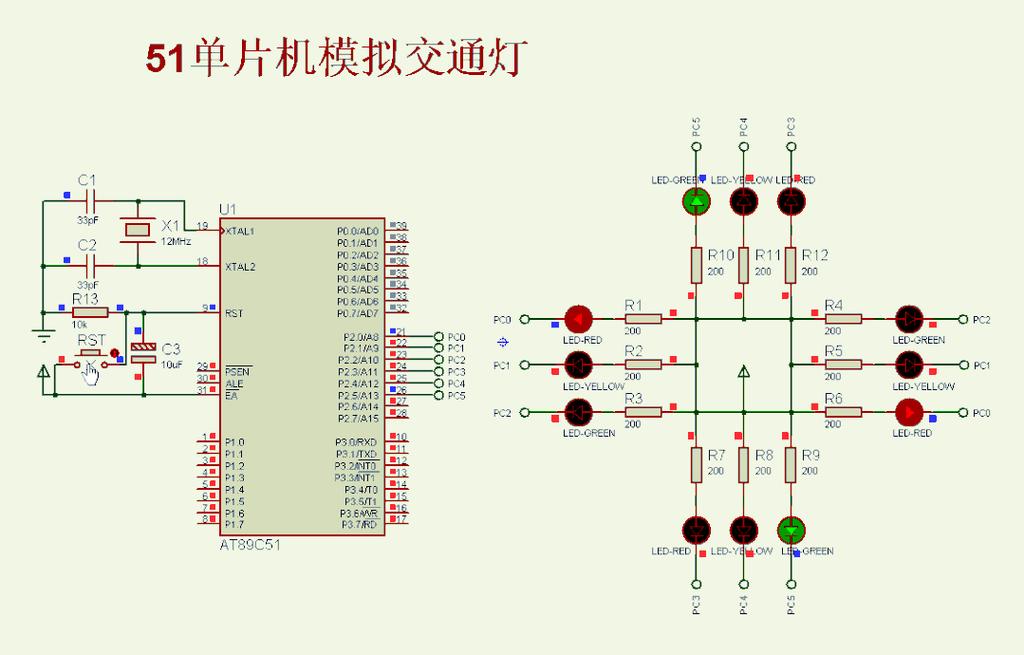

单片机交通灯课程设计如何实现？-第2张图片-指南针培训网
  • 优点： 性能强大，资源丰富，功耗低，适合复杂系统开发。
  • 缺点： 学习曲线较陡，成本相对较高，对于本设计而言“杀鸡用牛刀”。

考虑到本设计是课程设计，旨在学习和掌握基础原理，选择STC89C52RC单片机作为主控芯片，性价比最高，也最能体现核心知识点。

2 显示方案选择

LED数码管

  • 优点： 亮度高，视角大，结构简单，编程控制方便，成本低。
  • 缺点： 功耗相对较高，显示内容有限。

LCD1602液晶显示屏

  • 优点： 可以显示字符、数字和简单图形，信息量大，功耗低。
  • 缺点： 需要初始化设置，编程相对复杂，成本稍高。

设计要求只显示倒计时数字，选择数码管足以满足需求，且其驱动原理是单片机实验的经典内容，更具教学意义。

3 整体系统方案

系统由五大模块组成：

  1. 主控模块： STC89C52RC单片机，负责整个系统的逻辑控制和数据处理。
  2. 输入模块： 独立按键，用于接收紧急通行请求。
  3. 输出模块：
    • LED指示模块： 由红、黄、绿LED组成，模拟交通灯。
    • 数码管显示模块： 用于显示倒计时。
  4. 电源模块： 为整个系统提供稳定的+5V直流电源。
  5. 时钟模块： 利用单片机内部定时器产生精确的基准时间。

系统框图如图2-1所示：

      +-----------------+
      |   按键输入      |
      +--------+--------+
               |
      +--------v--------+
      |  STC89C52RC     |
      | (主控核心)      |
      +--------+--------+
               |
    +----------+----------+
    |          |          |
+---v---+  +---v---+  +---v---+
| LED灯 |  | 数码管|  | 电源   |
| 交通灯|  | 倒计时|  | 供电   |
+-------+  +-------+  +-------+

图2-1 系统总体框图

硬件电路设计

1 主控电路设计

STC89C52RC的最小系统包括：电源电路、晶振电路和复位电路。

  • 电源： VCC接+5V，GND接地。
  • 晶振： 接一个12MHz的晶振和两个30pF的瓷片电容，为单片机提供时钟脉冲。
  • 复位： 接一个10μF的电解电容和一个10KΩ的电阻，实现上电自动复位。

2 交通灯电路设计

采用共阳极接法,单片机的P1口作为输出口。

  • 东西向： P1.0(红), P1.1(黄), P1.2(绿)
  • 南北向： P1.3(红), P1.4(黄), P1.5(绿) 每个LED引脚通过一个220Ω的限流电阻接地，当P1口某引脚输出低电平（0）时，对应的LED点亮。

3 数码管显示电路设计

采用2位共阳极数码管,使用74HC573锁存器进行段选和位选驱动，以节省I/O口资源。

  • 段选（控制显示什么数字）： 连接到P0口，P0口为开漏输出，外接一个10KΩ的上拉排阻。
  • 位选（控制哪一位数码管亮）： 连接到P2.5和P2.6。
  • 锁存器控制： P2.7控制段选锁存器的锁存端，P2.4控制位选锁存器的锁存端。 通过动态扫描的方式，快速切换两个数码管的显示内容，利用人眼的视觉暂留效应，实现稳定的数字显示。

4 按键电路设计

采用独立按键接法,按键一端接地，另一端连接到单片机的一个I/O口（如P3.2），该I/O口内部配置为上拉输入，当按键未按下时，I/O口为高电平；当按键按下时，I/O口被拉到低电平，单片机通过检测该口的电平变化来判断按键是否被按下。

完整电路原理图（此处应附上使用Altium Designer或Proteus等软件绘制的电路图）。

软件设计

1 开发环境

  • 编程语言： C语言
  • 开发工具： Keil uVision5
  • 仿真工具： Proteus 8
  • 烧录工具： STC-ISP

2 软件设计思想

  1. 模块化设计： 将程序划分为多个功能模块，如初始化模块、延时模块、按键检测模块、灯色控制模块、数码管显示模块等，每个模块负责一个特定的功能，使程序结构清晰，易于维护和扩展。
  2. 状态机思想： 交通灯的循环工作过程可以看作是一个有限状态机，系统在“东西绿灯”、“东西黄灯”、“南北绿灯”、“南北黄灯”等几个状态之间切换，使用switch-case语句或if-else链可以很好地实现这种状态流转。
  3. 定时器中断： 使用单片机内部的定时器（如定时器0）来产生一个精确的基准时间（如50ms），在定时器中断服务程序中，进行一个软件计数器，累计中断次数，从而实现1秒、1分钟等更长的时间基准，这样可以避免使用for循环延时导致的CPU资源浪费，使系统响应更及时。

3 主程序流程图

graph TD
    A[开始] --> B[系统初始化];
    B --> C{检测紧急按键?};
    C -- 是 --> D[所有灯黄灯闪烁];
    C -- 否 --> E[进入正常状态机];
    D --> F{按键释放?};
    F -- 否 --> D;
    F -- 是 --> C;
    E --> G[东西绿灯, 南北红灯 60s];
    G --> H[东西绿灯闪烁 3s];
    H --> I[东西黄灯, 南北红灯 3s];
    I --> J[东西红灯, 南北绿灯 60s];
    J --> K[南北绿灯闪烁 3s];
    K --> L[南北黄灯, 东西红灯 3s];
    L --> G;

4 核心功能代码实现

4.1 定义与全局变量

#include <reg52.h>
#include <intrins.h>
// 引脚定义
sbit EW_RED = P1^0;    // 东西红灯
sbit EW_YEL = P1^1;    // 东西黄灯
sbit EW_GRN = P1^2;    // 东西绿灯
sbit SN_RED = P1^3;    // 南北红灯
sbit SN_YEL = P1^4;    // 南北黄灯
sbit SN_GRN = P1^5;    // 南北绿灯
sbit KEY    = P3^2;    // 紧急按键
// 状态定义
#define EW_GREEN_STATE   0
#define EW_YELLOW_STATE  1
#define SN_GREEN_STATE   2
#define SN_YELLOW_STATE  3
// 全局变量
unsigned char State = EW_GREEN_STATE; // 当前状态
unsigned int Time_Count = 0;          // 50ms中断计数
unsigned char Second_Count = 60;      // 秒倒计时
bit Is_Emergency = 0;                 // 紧急状态标志

4.2 定时器0中断服务程序（产生基准时钟）

void Timer0_Init() {
    TMOD &= 0xF0;   // 清空T0设置
    TMOD |= 0x01;   // 设置T0为16位定时器模式
    TH0 = (65536 - 50000) / 256; // 50ms定时初值
    TL0 = (65536 - 50000) % 256;
    EA = 1;         // 开总中断
    ET0 = 1;        // 开T0中断
    TR0 = 1;        // 启动T0
}
void Timer0_ISR() interrupt 1 {
    TH0 = (65536 - 50000) / 256; // 重新装载初值
    TL0 = (65536 - 50000) % 256;
    Time_Count++;
    if (Time_Count >= 20) { // 20 * 50ms = 1000ms = 1s
        Time_Count = 0;
        if (!Is_Emergency && Second_Count > 0) {
            Second_Count--;
        }
    }
}

4.3 主函数

void main() {
    Timer0_Init();    // 初始化定时器
    P2 = 0xFF;        // 初始化P2口，关闭所有锁存器
    while (1) {
        // 检测紧急按键
        if (KEY == 0) {
            Delay_ms(10); // 消抖
            if (KEY == 0) {
                Is_Emergency = 1;
                while (!KEY); // 等待按键释放
                Is_Emergency = 0;
                // 恢复状态和倒计时
                // ... (根据实际需求恢复到某个状态)
            }
        }
        // 根据紧急标志执行不同逻辑
        if (Is_Emergency) {
            // 所有灯黄灯闪烁
            EW_YEL = ~EW_YEL;
            SN_YEL = ~SN_YEL;
            EW_RED = 1;
            EW_GRN = 1;
            SN_RED = 1;
            SN_GRN = 1;
            Display_Num(0); // 显示00
        } else {
            // 正常状态机逻辑
            switch (State) {
                case EW_GREEN_STATE:
                    EW_GRN = 0; SN_RED = 0; // 东西绿灯，南北红灯
                    EW_YEL = 1; SN_YEL = 1;
                    if (Second_Count == 3) {
                        State = EW_YELLOW_STATE;
                        Second_Count = 3;
                    }
                    break;
                case EW_YELLOW_STATE:
                    EW_GRN = 1; SN_RED = 0; // 东西黄灯，南北红灯
                    EW_YEL = 0; SN_YEL = 1;
                    if (Second_Count == 0) {
                        State = SN_GREEN_STATE;
                        Second_Count = 60;
                    }
                    break;
                // ... 其他状态类似
            }
        }
        Display_Num(Second_Count); // 显示倒计时
    }
}

(注：以上代码为简化示例，完整代码需包含所有状态、数码管驱动和延时函数)

系统调试与结果分析

1 调试过程

  1. 模块化调试：
    • 硬件调试： 使用万用板或面包板搭建电路，逐个测试LED、数码管、按键等模块是否工作正常。
    • 软件调试：
      • 先编写并测试一个LED闪烁程序,确保I/O口输出正常。
      • 编写并测试数码管静态和动态扫描程序,确保显示正确。
      • 编写并测试按键检测程序,确保能正确响应按下和释放。
  2. 系统联调：
    • 将所有模块的程序整合,下载到单片机中。
    • 观察现象： 观察交通灯是否按预设时序亮灭，倒计时是否同步。
    • 功能测试： 按下紧急按键，观察所有灯是否变为黄灯闪烁，松开后是否能恢复。
    • 问题定位： 若出现逻辑错误，通过Keil的在线仿真功能或串口打印调试信息，逐步定位问题所在，修改代码。

2 结果分析

经过调试,系统最终实现了所有设计要求：

  1. 交通灯严格按照“东西绿60s -> 东西黄3s -> 南北绿60s -> 南北黄3s”的循环时序工作。
  2. 倒计时显示与灯色变化完全同步,清晰准确。
  3. 按下紧急按键后,系统立即响应，所有灯变为黄灯闪烁；松开后，系统恢复到中断前的状态继续运行。
  4. 系统运行稳定,抗干扰能力强。

本设计成功实现了基于单片机的交通灯控制系统，功能完善，性能稳定，达到了课程设计的要求。

心得体会与展望

通过本次课程设计,我深刻地理解了单片机的工作原理和应用方法，从方案论证、硬件选型、电路绘制到软件编程、系统调试，每一个环节都充满了挑战，也让我收获颇丰。

  • 理论与实践的结合： 将课堂上学到的C语言、单片机结构、I/O口、中断等知识应用于实践，真正做到了学以致用。
  • 解决问题能力的提升： 在调试过程中，遇到了诸如数码管显示乱码、按键抖动、状态机逻辑错误等问题，通过查阅资料、分析电路、单步调试，最终一个个解决了它们，锻炼了独立思考和解决问题的能力。
  • 工程思维的培养： 学会了从系统的角度思考问题，进行模块化设计和分工协作，使代码更具可读性和可维护性。

展望： 本设计还有进一步优化的空间，

  1. 增加车流量检测： 可以增加红外对管或压力传感器，根据实际车流量动态调整绿灯时长，实现智能交通。
  2. 实现人行横道灯： 增加人行横道的红绿灯控制，并设置“请求按钮”，让行人可以安全过马路。
  3. 实现更复杂的紧急模式： 只让一个方向（如救护车来的方向）变为绿灯，其他方向为红灯，而非全部黄灯。
  4. 采用OLED显示： 可以用OLED屏幕显示更丰富的信息，如“请等待”、“紧急通行”等文字提示。

参考文献

[1] 李朝青. 单片机原理及接口技术（C51编程）[M]. 北京航空航天大学出版社, 2025. [2] 谭浩强. C程序设计（第五版）[M]. 清华大学出版社, 2025. [3] STC89C52RC Data Sheet. 宏晶科技. [4] 康华光. 电子技术基础（数字部分）[M]. 高等教育出版社, 2025.

附录：元器件清单

序号 元件名称 型号/规格 数量 备注
1 单片机 STC89C52RC 1 DIP-40封装
2 晶振 12MHz 1
3 瓷片电容 30pF 2
4 电解电容 10μF/16V 1 复位用
5 电阻 10KΩ 1 复位用
6 排阻 10KΩ, 8位 1 P0口上拉
7 电阻 220Ω 6 LED限流
8 LED 红色、黄色、绿色 6 交通灯
9 数码管 共阳极, 2位 1
10 锁存器 74HC573 2 段选、位选驱动
11 按键 轻触开关 1 紧急通行
12 面包板 / PCB板 - 1
13 杜邦线 / 焊锡丝 - 若干
14 USB-TTL下载器 - 1 程序下载
