《摇摆送料机构课程设计》指导书

设计任务与要求

1 设计任务 设计一台用于将规则块状或棒状工件（如小型轴承、齿轮毛坯、金属方块等）从料仓或料斗中，逐个、定向、并平稳地输送到下一道加工工位（如机床夹具、装配线等）的摇摆式送料机构。

2 设计参数（示例，可根据具体题目调整）

工件类型： 金属圆柱体（如小型轴承）
工件尺寸： 直径 Φ20mm，长度 L=30mm
工件重量： m = 0.1 kg
送料频率： f = 30 次/分钟 (即 T = 2 秒/次)
送料行程： S = 50 mm
驱动方式： 交流异步电动机 (Y90S-2, P=1.5kW, n=2840 rpm)
工作条件： 单班制，轻微冲击，常温下工作

3 设计要求

功能要求： 能够实现工件的自动、定向、连续送料，送料过程应平稳，无冲击或冲击较小,避免工件在送料过程中翻滚或损坏。
性能要求： 送料频率、行程和可靠性需满足设计参数要求。
结构要求： 结构简单紧凑，工作可靠，制造和维护方便,成本低廉。
安全要求： 运动部件应有防护措施,紧急情况下可停止。
图纸要求： 绘制总装图一张（A0或A1），主要零件图（如摇摆架、连杆、凸轮等）2-3张（A2或A3）。
说明书要求： 撰写一份不少于20页的设计计算说明书，包含设计思路、方案论证、设计计算、选型校核等。

工作原理与方案选择

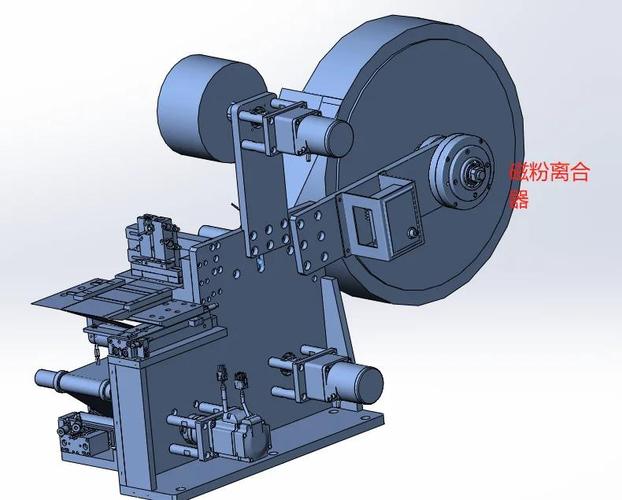

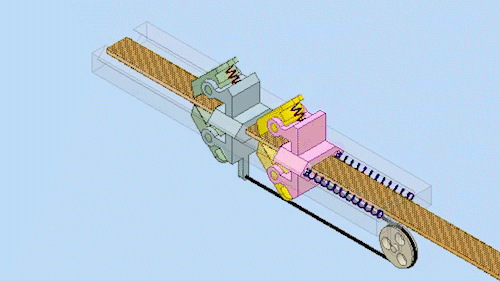

1 摇摆送料机构工作原理 摇摆送料机构通常由一个做往复摇摆运动的送料槽（或送料爪）构成，其核心原理是利用摇摆运动，在前进行程中利用摩擦力或几何形状带动工件移动，在回程中与工件脱离或使其“滑过”，从而实现单向、间歇的送料。

2 典型结构方案分析

凸轮-摆杆式送料机构

结构组成： 电动机 → 减速器 → 凸轮 → 摆杆（摇臂）→ 送料槽。
工作原理： 凸轮的连续旋转推动摆杆做往复摆动，摆杆带动与之固连的送料槽,实现摇摆送料。
优点：
- 结构紧凑，运动规律由凸轮轮廓精确控制，可实现复杂的运动特性（如等速、休止等）。
- 送料精度高，速度稳定,易于实现高速送料。
缺点：
- 凸轮轮廓加工要求高,成本较高。
- 凸轮与从动件之间为高副接触，磨损较快,对润滑要求高。
- 运动规律一旦确定,调整较困难。

曲柄-连杆-摇杆式送料机构

结构组成： 电动机 → 减速器 → 曲柄 → 连杆 → 摇杆 → 送料槽。
工作原理： 曲柄的连续旋转通过连杆带动摇杆做往复摆动,从而驱动送料槽。
优点：
- 结构简单，制造容易,成本低。
- 运动副均为低副（转动副、移动副），承载能力大,耐磨损。
- 调整方便,可通过改变曲柄长度调节行程。
缺点：
- 运动规律为简谐运动,难以实现长时间停歇。
- 在急回特性上不如凸轮机构灵活。
- 机构尺寸较大,占用空间。

齿轮-连杆组合式送料机构

结构组成： 电动机 → 减速器 → 齿轮组 → 连杆组合机构 → 送料槽。
工作原理： 利用齿轮和连杆的组合,将连续的旋转运动转化为具有特定运动规律的摇摆运动。
优点：
- 运动设计灵活,可以实现多种复杂的轨迹和运动规律。
- 传动平稳,精度较高。
缺点：
- 结构相对复杂，零件数量多,设计和计算难度较大。
- 制造和装配精度要求高。

3 方案选择与论证 对于本课程设计，考虑到设计成本、制造难度和学习重点，推荐选择方案二：曲柄-连杆-摇杆式送料机构。

理由： 该方案经典且核心，能够很好地训练学生对“四杆机构”的分析、设计与计算能力，涵盖了机构运动分析、动力分析、零件强度校核等关键知识点，且结构简单,易于实现。

机构设计与计算（以方案二为例）

1 传动系统设计

确定执行件转速： 送料频率 f = 30 次/分钟，即摇杆每分钟摆动30次，曲柄（原动件）的转速 n = 30 rpm。
总传动比计算： 电机转速 n_motor = 2840 rpm，曲柄所需转速 n_crank = 30 rpm。
总传动比 i_total = n_motor / n_crank = 2840 / 30 ≈ 94.67。
传动分配： 采用两级减速。
- 第一级：V带传动，传动比 i1 = 3.5 (常用范围)。
- 第二级：单级圆柱齿轮减速器，传动比 i2 = i_total / i1 = 94.67 / 3.5 ≈ 27.05，取标准值 i2 = 27。
- 实际总传动比 i = 3.5 * 27 = 94.5。
- 实际曲柄转速 n_crank' = 2840 / 94.5 ≈ 30.05 rpm,满足要求。

2 曲柄摇杆机构设计

已知条件：
- 摇杆摆角 ψ：根据送料行程 S 和送料槽安装位置估算，假设 ψ = 30°。
- 摇杆长度 l3：根据结构布局初步选定，l3 = 200 mm。
- 行程速比系数 K：为提高效率，可设计为具有急回特性的机构，假设 K = 1.2。
计算极位夹角 θ：
- θ = 180° (K - 1) / (K + 1) = 180° (1.2 - 1) / (1.2 + 1) ≈ 16.36°。
用作图法或解析法确定杆长：
- 作图法（推荐）：
  - 选取比例尺 μl = 0.005 m/mm。
  - 任选摇杆转动中心 D，作 ∠C1DC2 = ψ = 30°，并截取 C1D = C2D = l3 / μl。
  - 作 ∠C1PC2 = 90° - θ = 73.64°,P点为圆弧上的点。
  - 以 P 为圆心，PC1为半径作圆，即为曲柄回转中心 A 所在的圆。
  - 根据结构限制，在圆上选定 A 点。
  - 量取 AC1 和 AC2 的长度，则：
    - 曲柄长度 l1 = μl * (AC2 - AC1) / 2
    - 连杆长度 l2 = μl * (AC2 + AC1) / 2
- 解析法： 可利用余弦定理建立方程组求解，计算过程复杂,适合编程。
校验最小传动角 γ_min：
- 最小传动角出现在曲柄与机架共线的两个位置之一。
- 计算 γ_min = arccos[(l2² + l3² - (l1 + l4)²) / (2 l2 l3)] 或 γ_min = arccos[(l2² + l3² - (l4 - l1)²) / (2 l2 l3)]。
- 要求 γ_min ≥ 40°,以保证机构传动良好。

3 送料槽设计

结构： 通常为一块带有V型槽或U型槽的钢板。
尺寸： 槽宽略大于工件直径，如 B = 25 mm，长度需保证能稳定容纳工件，如 L_slot = 80 mm。
安装： 固定在摇杆的末端,随摇杆一起摆动。

4 驱动力与平衡计算（可选，体现设计深度）

惯性力计算：
- 将送料槽和工件视为一个质量系统,计算其质心在摆动过程中的加速度。
- F_inertial = m_total * a_c。
- 质量包括：工件质量 + 送料槽质量 + 摇杆末端参与摆动的质量。
平衡设计：
- 为减小机构启动、停止和运动过程中的冲击与振动,可在曲柄的相反方向加装平衡重块。
- 平衡重块的质量和位置需通过计算,使其产生的惯性力矩能部分或完全抵消机构的惯性力矩。

主要零件设计与校核

1 曲轴（曲柄）设计

材料： 45钢,调质处理。
结构： 阶梯轴，包含与连杆连接的曲柄销、与齿轮连接的轴段、轴承安装轴段。
强度校核：
- 受力分析： 连杆对曲柄销的作用力 F_L。
- 计算危险截面应力： 曲柄销与轴的连接处是弯扭组合变形。
- 按弯扭合成强度理论校核： σ_ca = √(σ² + 4τ²) ≤ [σ]。
- 校核刚度： θ_max ≤ [θ]。

2 连杆设计

材料： 45钢。
结构： 通常为“工”字形或矩形截面杆，以减轻重量,提高抗弯能力。
强度校核： 主要受压,校核其抗压稳定性和压应力。

3 摇杆设计

材料： Q235或45钢。
结构： 可以是钢板焊接结构或型材。
强度校核： 作为悬臂梁,校核其根部在摆动惯性力作用下的弯曲强度。

4 键连接校核

位置： 齿轮与曲轴、联轴器与电机轴等连接处。
校核键的挤压强度和剪切强度。
- σ_p = (2 T 10³) / (d k l) ≤ [σ_p]
- τ = (2 T 10³) / (d b l) ≤ [τ]

5 轴承选择与校核

类型： 主要承受径向力，选用深沟球轴承（如 60000型）。
选择： 根据轴径和受力,从手册中初选轴承型号。
校核： 计算轴承的当量动载荷 P，再计算其寿命 L_h。
L_h = (10⁶ / 60n) * (C / P)ᵉ ≥ L_h' (预期寿命)

图纸绘制

1 总装图

视图： 通常采用主视图（表达主要结构和传动路线）、俯视图或左视图（表达外形和安装尺寸）。
- 完整表达所有零件的装配关系、连接方式（螺栓、键等）。
- 标注必要的尺寸：总体尺寸（长宽高）、特征尺寸（如中心距）、安装尺寸（地脚螺栓孔尺寸）。
- 编写零件序号，填写明细表（零件名称、材料、数量、标准件代号）。
- 栏和技术要求（如装配要求、润滑要求、涂漆要求等）。

2 零件图
