公路施工组织课程设计如何优化？

下面我将为你提供一个完整、详细、可操作的公路施工组织课程设计指南，包括设计目的、核心内容、设计步骤、成果要求以及一个实例框架,希望能帮助你顺利完成这项任务。

第一部分：课程设计的目的与意义

1. 巩固理论知识：将《公路施工组织》、《施工技术》、《工程造价》、《工程合同》等课程的理论知识融会贯通。
2. 培养实践能力：模拟真实工程场景，学习如何解决施工中可能遇到的组织、技术、经济、安全等问题。
3. 掌握核心方法：熟练掌握流水作业法、网络计划技术（关键线路法CPM）、横道图等施工组织核心方法。
4. 锻炼综合素养：提升工程制图、计算、写作、分析和解决问题的综合能力。

第二部分：课程设计的核心内容

一份完整的公路施工组织设计通常包含以下几个主要部分：

工程概况

这是设计的“脸面”,需要简明扼要地介绍项目基本情况。

• 项目背景：项目名称、建设地点、建设单位、设计单位、监理单位等。
• 工程规模与技术标准：
  • 路线全长、路基宽度、路面结构类型（如沥青混凝土路面）。
  • 设计速度、车道数、平曲线半径、最大纵坡等主要技术指标。
  • 主要工程量：路基土石方数量（挖方、填方）、路面面积（沥青面层、水稳基层）、桥梁/隧道座数及长度、涵洞通道数量等。
• 自然条件：
  • 地形地貌（平原、丘陵、山地）。
  • 地质水文情况（土质类型、地下水位、地震烈度）。
  • 气象条件（气温、降雨量、主导风向等，影响冬雨季施工安排）。
• 主要工程特点与难点：

  某段高填深挖路基、跨越河流的大桥、地质复杂的隧道、与既有铁路/公路交叉等。

施工总体部署

这是项目的“战略规划”,确定施工的宏观框架。

• 施工目标：
  • 工期目标：明确总工期、开竣工日期。
  • 质量目标：单位工程合格率100%，优良率达到90%以上，争创“省级优质工程”。
  • 安全目标：杜绝重大伤亡事故，轻伤频率控制在X‰以内。
  • 成本目标：在批准的预算内完成。
• 施工组织机构：

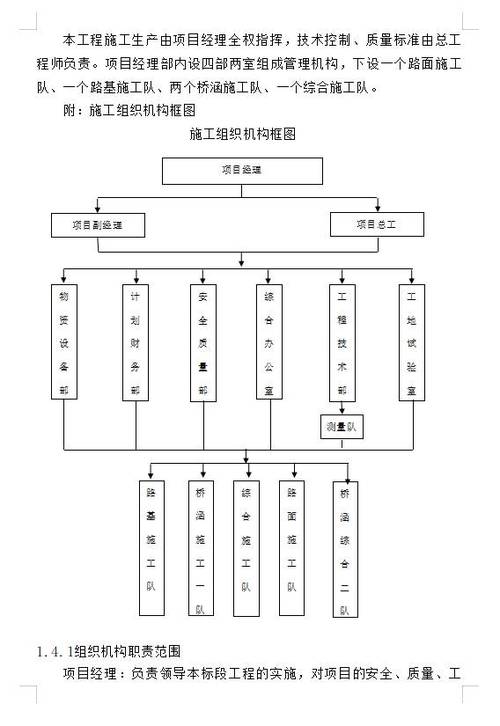

  绘制施工组织机构框图，明确项目经理、总工程师、工程部、安质部、物资部、财务部等部门的职责和人员配置。


• 施工任务划分与队伍安排：
  • 根据工程特点，将整个项目划分为若干个施工区段（如：K0+000-K5+000段、K5+000-K10+000段）。
  • 明确各施工区段的施工队伍（如：路基一队、桥梁二队、路面三队）及其任务范围。
• 施工总平面图设计：
  • 临时便道、生产设施（如拌合站、预制场、钢筋加工场）、生活设施（如项目部、工人宿舍、食堂）、供电、供水、通信等系统的布置。
  • 原则：紧凑合理、少占耕地、减少干扰、便于管理、安全环保。
  • 成果：绘制一张清晰的《施工总平面布置图》。

主要工程项目施工方案与技术措施

这是项目的“战术打法”,针对关键工程制定详细的施工方法。

• 路基工程：
  • 施工准备（清表、测量放样）。
  • 土石方开挖方案（机械选型：挖掘机、自卸车；开挖顺序）。
  • 土石方填筑方案（填料选择、分层厚度、压实工艺、检测方法）。
  • 特殊路基处理（如软基处理、高边坡防护）方案。
• 路面工程：
  • 基层/底基层施工方案（混合料拌合、摊铺、碾压）。
  • 面层施工方案（沥青混合料的拌合、运输、摊铺、碾压工艺及温度控制）。
• 桥梁工程：
  • 基础施工（明挖基础、桩基施工方案，如钻孔灌注桩的工艺流程）。
  • 下部构造施工（墩柱、盖梁的模板、钢筋、混凝土方案）。
  • 上部构造施工（预制梁的预制、运输、安装方案；现浇梁的支架方案）。
• 隧道工程（如有）：
  • 开挖方法（如新奥法NMT）。
  • 出碴方案。
  • 初期支护与二次衬砌施工方案。

施工进度计划

这是项目的“时间表”,是施工组织设计的核心。

• 编制依据：合同工期、工程量、施工方案、资源配置。
• 编制方法：

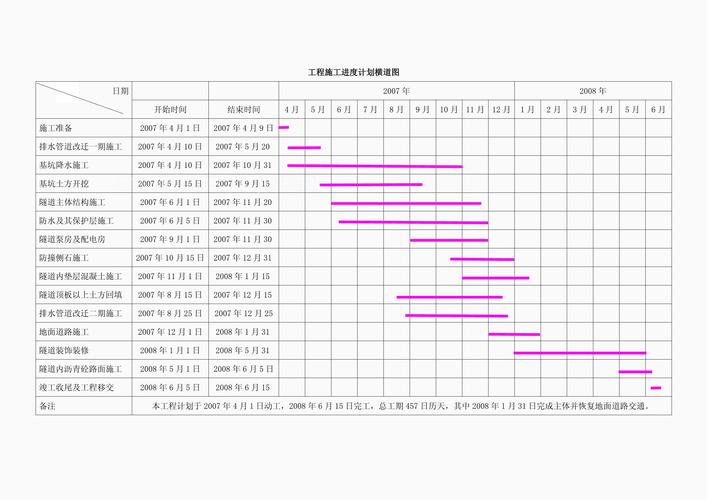

  • 横道图（甘特图）：直观地显示各分项工程的开始、结束时间及持续时间,便于理解。
  • 网络计划图（CPM/PERT）：更科学，能清晰地找出关键线路，便于进行工期优化和资源调配。（课程设计通常要求绘制双代号时标网络图）
• 编制步骤：
  1. 划分施工过程（如：路基清表、路基挖方、路基填方...）。
  2. 估算各施工过程的持续时间。
  3. 确定各施工过程之间的逻辑关系（紧前、紧后工作）。
  4. 绘制网络图，计算时间参数,找出关键线路。
  5. 将网络计划转化为横道图。
• 成果：《施工进度计划横道图》、《施工进度计划网络图》。

资源需求计划

这是项目的“后勤保障”，确保“兵马粮草”充足。

• 劳动力需求计划：按工种（如：普工、木工、钢筋工、混凝土工、电工）和施工阶段,列出所需人数。
• 主要材料需求计划：按材料种类（如：钢筋、水泥、沥青、碎石、砂）和施工进度,列出分阶段的材料用量。
• 主要施工机具需求计划：按机械类型（如：挖掘机、压路机、摊铺机、起重机、拌合站）和施工阶段,列出所需数量和进场时间。
• 成果：通常以表格形式呈现。

施工准备与平面布置

这是项目开工前的“预热”工作。

• 技术准备：图纸会审、施工方案编制、测量控制网建立、试验室建立。
• 现场准备：征地拆迁、临时水电接入、便道修建、场地平整。
• 物资准备：材料采购、构件预制。
• 人员准备：项目管理团队和施工队伍进场、岗前培训。

施工质量、安全与环保措施

这是项目的“生命线”,体现企业的管理水平和社会责任。

• 质量保证措施：
  • 建立质量管理体系（“三检制”：自检、互检、交接检）。
  • 原材料质量控制、工序质量控制、成品保护措施。
• 安全保证措施：
  • 建立安全生产责任制,进行安全教育和交底。
  • 针对高空作业、临时用电、特种设备、爆破作业等制定专项安全方案。
  • 设置安全警示标志,配备消防器材。
• 环境保护与文明施工措施：
  • 扬尘控制（洒水、覆盖）、噪音控制、水土保持、废弃物处理。
  • 现场材料堆放整齐、场地清洁。

第三部分：课程设计步骤与流程

1. 熟悉任务书，选择题目：仔细阅读课程设计任务书，明确要求，如果题目自选，可以选择一个你感兴趣的、有代表性的公路项目（如某高速公路的一段、某城市道路改造等）。
2. 收集资料，熟悉图纸：查找类似工程的设计图纸、施工规范、定额文件等资料,为设计做准备。
3. 确定施工总体方案：进行施工部署，划分施工区段,选择关键工程的施工方法。
4. 编制施工进度计划：这是最关键的一步，先编制网络计划,再生成横道图。
5. 计算资源需求：根据进度计划和工程量，计算劳动力、材料、机械的需求量。
6. 设计施工平面图：在总平面图上合理布置各种临时设施。
7. 编写设计说明书：将以上所有内容整理成文，逻辑清晰,图文并茂。
8. 图纸绘制与成果整理：绘制必要的图纸（总平面图、网络图、横道图等）,装订成册。

第四部分：成果要求与格式

1. 设计说明书（计算书）：
   • 封面、目录、前言。
   • 正文（按照第二部分的内容逐项编写）。
   • 参考文献、致谢。
   • 字数通常在8000-15000字左右。
2. 设计图纸：
   • 施工总平面布置图（A2或A1图纸）。
   • 施工进度计划网络图（A2或A1图纸，建议用CAD绘制）。
   • 施工进度计划横道图（A2或A1图纸，可随说明书附上）。
   • （可选）关键工程施工方案示意图。
3. 答辩准备：准备PPT，清晰阐述你的设计思路、亮点和难点。

第五部分：一个简化的实例框架（假设某二级公路K0+000-K2+000段）

XX公路K0+000-K2+000段施工组织设计

封面：[题目]、[学院]、[专业]、[姓名]、[学号]、[指导教师]、[日期]

目录

第一章 工程概况 1.1 项目背景与技术标准 1.2 主要工程量 1.3 自然条件 1.4 工程特点与难点

第二章 施工总体部署 2.1 施工目标（工期、质量、安全、成本） 2.2 施工组织机构图 2.3 施工任务划分与队伍安排 2.4 施工总平面布置图（附图）

第三章 主要工程施工方案 3.1 路基土石方施工方案 3.2 涵洞施工方案 3.3 路面基层与面层施工方案

第四章 施工进度计划 4.1 施工过程划分与逻辑关系 4.2 各工序持续时间计算 4.3 施工进度计划网络图（附图） 4.4 施工进度计划横道图（附图） 4.5 关键线路分析

第五章 资源需求计划 5.1 劳动力需求计划表 5.2 主要材料需求计划表 5.3 主要施工机具需求计划表

第六章 施工质量、安全与环保措施 6.1 质量保证措施 6.2 安全保证措施 6.3 环境保护与文明施工措施

参考文献

致谢

常见问题与注意事项

• 切忌照搬照抄：课程设计是自己的思考过程，可以参考范例,但必须结合自己选定的项目特点进行修改和创新。
• 逻辑要清晰：各部分内容要相互关联，施工方案决定了进度,进度决定了资源需求。
• 图表要规范：图表要有清晰的标题、图例、必要的说明,CAD制图要符合规范。
• 数据要合理：工程量、工期、资源数量等估算要基于基本定额和经验,不能凭空捏造。
• 语言要专业：使用专业术语，表述准确、简洁。

祝你公路施工组织课程设计顺利成功！如果在具体环节（如网络图绘制、方案选择）上遇到问题，可以随时提出,我们可以进一步探讨。
