单缸四冲程柴油机课程设计指导书

设计任务与目标

1 设计任务

设计一台单缸、四冲程、水冷、直喷式柴油机,主要内容包括:

  1. 热力过程计算:根据给定的设计指标,进行工作循环的热力计算,确定主要性能参数。
  2. 动力计算:计算曲柄连杆机构中各主要运动部件的运动学和动力学特性。
  3. 主要零部件设计与选型:进行曲轴、连杆、活塞、气缸套、气缸盖、配气机构等关键零部件的结构设计或选型。
  4. 图纸绘制:绘制总装图和关键部件的零件图。
  5. 设计计算说明书撰写:完整记录设计过程、计算结果和设计依据。

2 设计目标

  1. 掌握内燃机设计的基本理论、方法和步骤。
  2. 综合运用机械设计、工程力学、材料力学、工程热力学、流体力学等知识解决实际问题。
  3. 培养工程绘图能力、文献查阅能力和技术报告撰写能力。
  4. 设计出一台在性能、结构、工艺性和成本等方面具有合理性的柴油机方案。

设计原始参数

课程设计通常会给定一组核心参数,作为所有计算的起点,以下为典型示例:

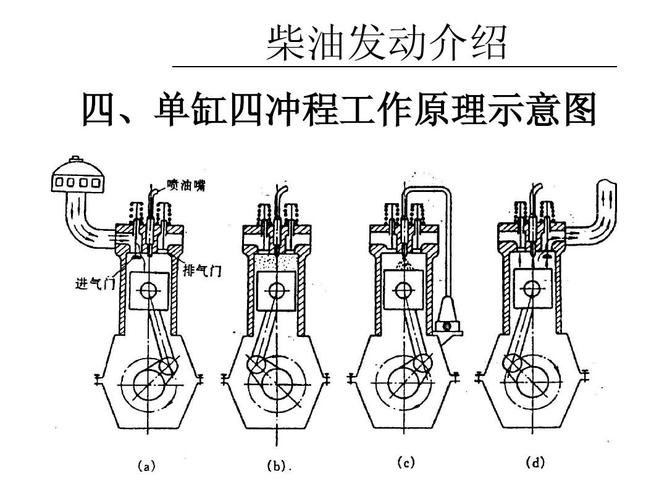

单缸四冲程柴油机课程设计如何高效完成?-第1张图片-指南针培训网
参数名称 符号 单位 示例值 备注
12小时功率 $P_{e}$ kW 7 或5马力、8马力等
额定转速 $n$ r/min 3000
平均有效压力 $p_{me}$ MPa 65 或由其他参数反算
活塞排量 $V_h$ L 4 或由缸径和行程计算
燃油消耗率 $b_e$ g/kWh 280
最高爆发压力 $p_z$ MPa 0 设计中需校核
气缸数 $i$ 1
冲程数 - - 4
冷却方式 - - 水冷
燃烧室形式 - - 直喷式

设计步骤与详细计算过程

第一阶段:总体方案设计与热力计算

目标:确定柴油机的主要结构尺寸和基本性能。

主要结构参数确定

  • 气缸直径活塞行程

    • 行程缸径比:$\psi = S/D$,对于高速柴油机,$\psi$ 通常在 0.9 ~ 1.1 之间,初选 $\psi = 1.0$。
    • 根据排量公式 $V_h = \frac{\pi}{4} D^2 \cdot S = \frac{\pi}{4} D^3 \cdot \psi$,可计算出缸径 $D$。
    • 将计算出的 $D$ 圆整为标准值(如 65mm, 70mm, 75mm, 80mm, 85mm, 90mm)。
    • 根据圆整后的 $D$ 和 $\psi$ 计算出行程 $S$。
  • 压缩比 $\varepsilon$:

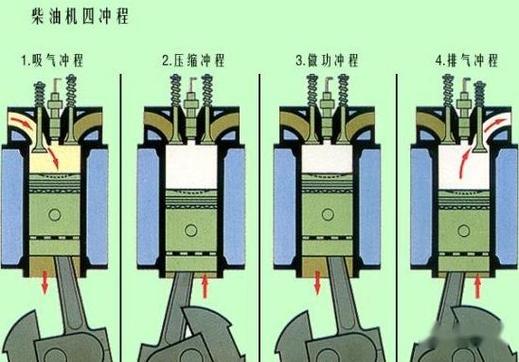

    单缸四冲程柴油机课程设计如何高效完成?-第2张图片-指南针培训网

    对于直喷式柴油机,$\varepsilon$ 通常在 16 ~ 19 之间,初选 $\varepsilon = 17$。

  • 连杆长度 $L$ 和 连杆比 $\lambda$:

    • 连杆比 $\lambda = R/L = S/(2L)$,对于柴油机,$\lambda$ 通常在 0.25 ~ 0.32 之间。
    • 根据初选的 $\lambda$ 和 $S$,计算连杆长度 $L$。

热力计算 这是设计的核心,目的是验证所选参数是否满足设计要求,并计算出其他性能参数。

  • (1) 气缸工作容积: $V_h = \frac{\pi}{4} D^2 \cdot S \times 10^{-6}$ (单位: L)

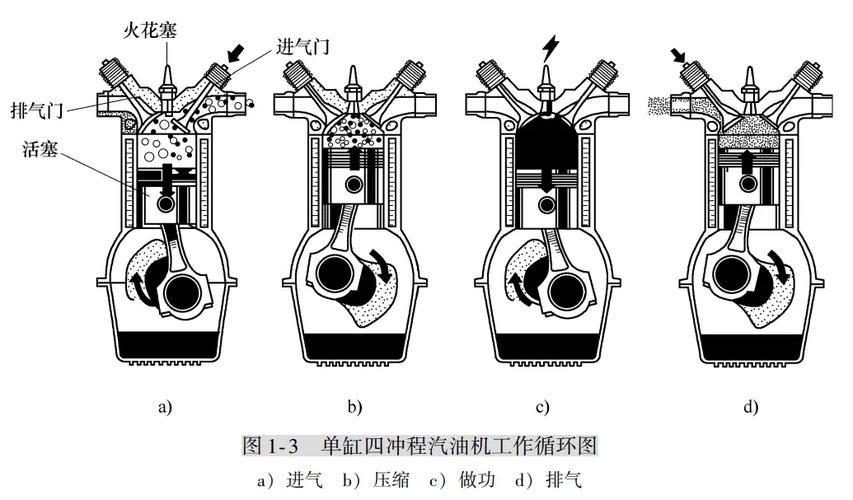

    单缸四冲程柴油机课程设计如何高效完成?-第3张图片-指南针培训网
  • (2) 气缸总容积: $V_a = V_h \cdot (\varepsilon - 1)$

  • (3) 平均指示压力 $p{mi}$: $p{mi} = \frac{p_{me}}{\eta_m}$ (单位: MPa) $\eta_m$ 为机械效率,对于单缸柴油机,可取 0.75 ~ 0.85。

  • (4) 指示功率 $P_i$ 和 有效功率$P_e$: $Pi = \frac{p{mi} \cdot V_h \cdot i \cdot n}{30 \tau}$ (单位: kW) $\tau$ 为冲程数,四冲程 $\tau=4$。 $P_e = P_i \cdot \eta_m$ 校核:计算出的 $P_e$ 应与设计任务书给定的值接近,误差在 ±5% 以内,否则,需调整参数重新计算。

  • (5) 扭矩 $T{tq}$: $T{tq} = 9550 \cdot \frac{P_e}{n}$ (单位: N·m)

  • (6) 平均活塞速度 $C_m$: $C_m = \frac{S \cdot n}{30}$ (单位: m/s) 校核:$C_m$ 应在合理范围内(< 8 m/s),以保证活塞和缸套的可靠性。

  • (7) 燃油消耗率 $b_e$: 校核:计算出的 $b_e$ 应与设计任务书给定的值接近。

  • (8) 示功图绘制(简化)

    绘制理论示功图的 $p-V$ 图,包括压缩过程、燃烧膨胀过程和排气、进气过程,用于后续的动力计算。


第二阶段:动力计算

目标:计算曲柄连杆机构中各力的大小和变化规律,为零件强度校核提供依据。

活塞上的作用力

  • 气体力 $F_g$:根据示功图数据,查表或拟合公式得到不同曲轴转角 $\alpha$ 下的 $p_g$,则 $F_g = \frac{\pi}{4} D^2 \cdot p_g$。

  • 惯性力

    • 往复惯性力 $F_j$: $F_j = -m_j \cdot a$ $m_j$ 为往复运动质量(活塞组质量 + 连杆小头换算质量)。 $a$ 为活塞加速度,$a \approx R \omega^2 (\cos \alpha + \lambda \cos 2\alpha)$。 $\omega$ 为曲轴角速度,$\omega = \frac{\pi n}{30}$。
    • 旋转惯性力 $F_r$: $F_r = -m_r \cdot R \omega^2$ $m_r$ 为旋转运动质量(曲柄销、曲柄臂不平衡部分、连杆大头换算质量)。
  • 总作用力 $F$: $F = F_g + F_j$

侧向力 $FN$ 和 连杆力**$F{l}$**:

  • $F_N = F \cdot \tan \beta$
  • $F_l = F / \cos \beta$ $\beta$ 为连杆摆角,$\sin \beta = \lambda \sin \alpha$。

曲柄销载荷 $K$ 和 主轴承载荷$R$

  • 曲柄销载荷 $K$ 是 $F_l$ 和 $F_r$ 的矢量和。
  • 主轴承载荷 $R$ 是 $K$ 的反作用力。

飞轮矩的初步计算

  • 计算发动机的转动惯量 $I$,以保证转速波动率在允许范围内(≤ 1/150 ~ 1/200)。
  • 根据许用转速不均匀度 $\delta$,计算所需的飞轮转动惯量 $I_f$。
  • 根据飞轮的几何形状(如轮辐式),估算其质量和转动惯量,并初步确定飞轮的主要尺寸。

**第三阶段
