51单片机计算器课程设计

项目概述

本项目旨在设计并制作一个基于51系列单片机的简易计算器，该计算器能够实现基本的四则运算（加、减、乘、除），并通过4x4矩阵键盘输入数字和运算符，同时使用LCD1602液晶显示屏显示输入的数字、运算符和最终的计算结果。

设计目标:

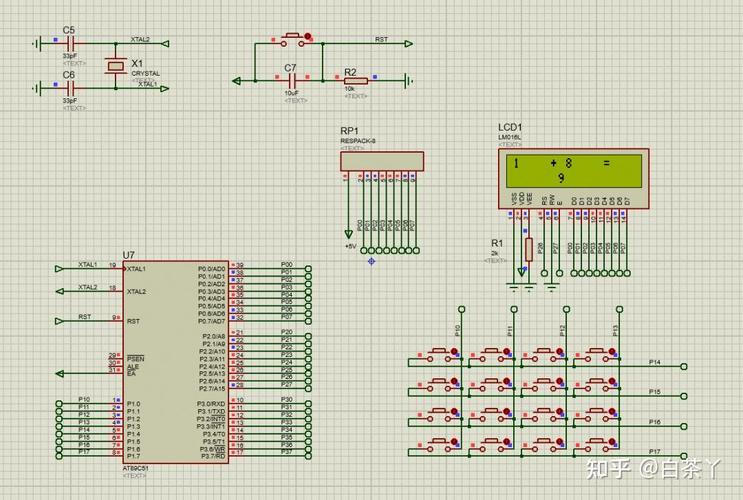

51单片机计算器课程设计如何实现？-第1张图片-指南针培训网
  • 实现数字键 0-9 的输入与显示。
  • 实现运算符键 , , , 的输入与显示。
  • 实现等号键 ,用于触发计算并显示结果。
  • 实现清除键 C,用于清除当前输入。
  • 支持连续运算（如 3+5*2）。
  • 在LCD1602上实时显示输入过程和计算结果。

核心技术:

  • 主控芯片: STC89C52RC (或任何兼容的51单片机,如AT89S52)
  • 显示模块: LCD1602 字符液晶屏
  • 输入模块: 4x4 矩阵键盘
  • 开发环境: Keil C51 + Proteus 仿真 / 硬件焊接调试

硬件设计

硬件清单: | 器件名称 | 型号/规格 | 数量 | 备注 | | :--- | :--- | :--- | :--- | | 单片机最小系统板 | STC89C52RC | 1 | 包含晶振、复位电路 | | LCD1602液晶屏 | 1602A | 1 | 带背光 | | 矩阵键盘 | 4x4 | 1 | 或8个独立按键+4个功能键 | | 排阻 | 10KΩ | 1 | 用于LCD1602数据线D0-D7上拉 | | 杜邦线 | 若干 | | 用于连接 |

硬件连接原理图 (关键引脚):

  • LCD1602 与单片机连接:

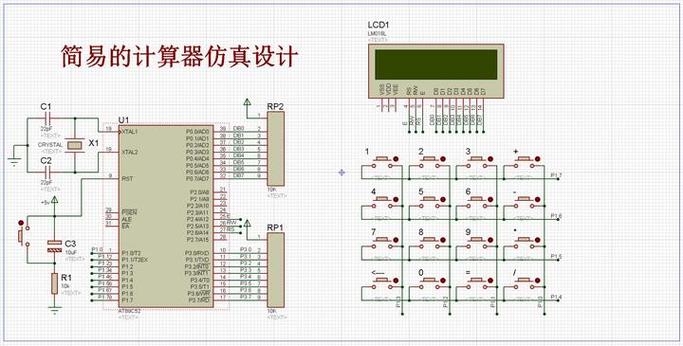

    51单片机计算器课程设计如何实现？-第2张图片-指南针培训网
    • VSS -> GND
    • VDD -> +5V
    • V0 -> 中间接一个10KΩ的电位器，用于调节对比度
    • RS (寄存器选择) -> P2.5
    • RW (读写选择) -> GND (只写模式)
    • EN (使能) -> P2.7
    • D0-D7 (数据线) -> P0.0 - P0.7 (P0口需外接上拉排阻)
    • A (背阳极) -> +5V (通过一个限流电阻，如220Ω)
    • K (背阴极) -> GND

  • 4x4矩阵键盘 与单片机连接:

    • 将4行连接到单片机的一个I/O口组，P1.0, P1.1, P1.2, P1.3。
    • 将4列连接到另一个I/O口组，P1.4, P1.5, P1.6, P1.7。
    • 这样总共使用P1口的8个引脚,实现16个按键。

Proteus 仿真原理图示例: 你可以在Proteus中绘制如下连接，或者在网上搜索 "51单片机计算器 Proteus 原理图" 找到现成的参考图。

软件设计

软件设计是项目的核心，我们将采用模块化的思想，将代码分为多个功能模块,便于编写和调试。

程序流程图:

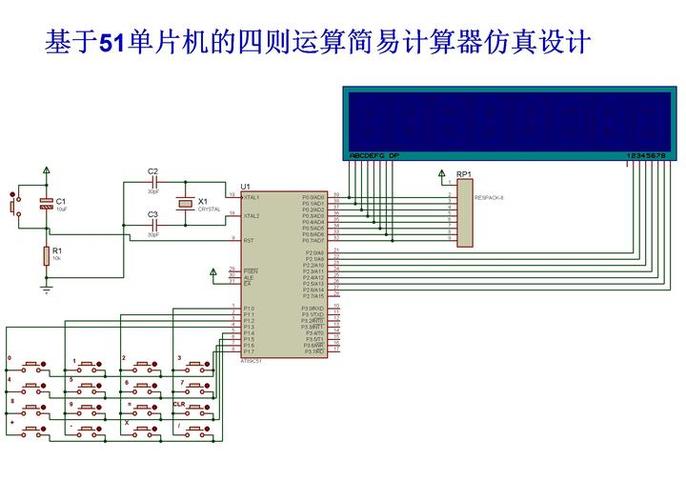

51单片机计算器课程设计如何实现？-第3张图片-指南针培训网
graph TD
    A[开始] --> B{系统初始化};
    B --> C{LCD1602初始化};
    B --> D{矩阵键盘初始化};
    B --> E{清空显示缓冲区};
    E --> F[主循环];
    F --> G{扫描键盘};
    G --> H{是否有按键按下?};
    H -- 否 --> F;
    H -- 是 --> I{消抖};
    I --> J{确认按键};
    J --> K{获取按键值};
    K --> L{按键处理};
    L --> M{是数字键?};
    M -- 是 --> N{追加到显示缓冲区};
    M -- 否 --> O{是运算符键?};
    O -- 是 --> P{处理运算符};
    O -- 否 --> Q{是等号键?};
    Q -- 是 --> R{计算结果};
    Q -- 否 --> S{是清除键?};
    S -- 是 --> T{清空所有};
    N --> U{更新LCD显示};
    P --> U;
    R --> U;
    T --> U;
    U --> F;

模块化代码结构:

  • main.c: 主函数，负责调用各个模块函数,实现主循环逻辑。
  • lcd1602.c / lcd1602.h: LCD1602驱动模块，封装所有LCD操作函数（如 Lcd_Init(), Lcd_ShowChar(), Lcd_ShowString() 等）。
  • matrix_key.c / matrix_key.h: 矩阵键盘扫描模块，封装按键检测和获取函数（如 Key_Scan()）。
  • calculator.c / calculator.h: 计算逻辑核心模块，处理输入、运算和显示更新。

核心算法与代码实现:

a. 矩阵键盘扫描 (Key_Scan)

采用行列扫描法，通过逐行置低电平,然后读取列状态来判断是哪个按键被按下。

// matrix_key.h
#ifndef __MATRIX_KEY_H__
#define __MATRIX_KEY_H__
unsigned char Key_Scan(); // 返回按键值，0表示无按键
#endif
// matrix_key.c
#include "reg52.h"
#include "matrix_key.h"
// 定义连接矩阵键盘的端口
sbit KEY_P1 = P1^0; // 行0
sbit KEY_P2 = P1^1; // 行1
sbit KEY_P3 = P1^2; // 行2
sbit KEY_P4 = P1^3; // 行3
sbit KEY_C1 = P1^4; // 列0
sbit KEY_C2 = P1^5; // 列1
sbit KEY_C3 = P1^6; // 列2
sbit KEY_C4 = P1^7; // 列3
unsigned char Key_Scan() {
    unsigned char key_value = 0;
    unsigned char i;
    // 扫描行
    for (i = 0; i < 4; i++) {
        // 置当前行为低电平，其他行为高电平
        KEY_P1 = 1; KEY_P2 = 1; KEY_P3 = 1; KEY_P4 = 1;
        switch (i) {
            case 0: KEY_P1 = 0; break;
            case 1: KEY_P2 = 0; break;
            case 2: KEY_P3 = 0; break;
            case 3: KEY_P4 = 0; break;
        }
        // 检测列
        if (KEY_C1 == 0) { key_value = i * 4 + 1; while(!KEY_C1); }
        else if (KEY_C2 == 0) { key_value = i * 4 + 2; while(!KEY_C2); }
        else if (KEY_C3 == 0) { key_value = i * 4 + 3; while(!KEY_C3); }
        else if (KEY_C4 == 0) { key_value = i * 4 + 4; while(!KEY_C4); }
    }
    // 按键值映射
    switch(key_value) {
        case 1: return '7'; break;
        case 2: return '8'; break;
        case 3: return '9'; break;
        case 4: return '/'; break;
        case 5: return '4'; break;
        case 6: return '5'; break;
        case 7: return '6'; break;
        case 8: return '*'; break;
        case 9: return '1'; break;
        case 10: return '2'; break;
        case 11: return '3'; break;
        case 12: return '-'; break;
        case 13: return 'C'; break; // 清除
        case 14: return '0'; break;
        case 15: return '='; break; // 等号
        case 16: return '+'; break;
        default: return 0; // 无按键
    }
}

b. 计算逻辑核心

这是最复杂的部分，为了处理连续运算（如 3+5*2），我们需要一个表达式求值算法，对于51单片机，一个简单有效的方法是使用逆波兰表达式（后缀表达式），或者更简单的双栈法。

这里我们采用一个更直观的两步法（适用于简单表达式）：

  1. 将输入的字符串（如 "3+5*2"）分解成数字和运算符的列表。
  2. 根据运算符优先级进行计算。

为了简化，我们先实现一个不支持优先级的版本（从左到右计算），然后再升级为支持优先级的版本。

简化版 (不支持优先级):

// calculator.c
#include "calculator.h"
#include "stdio.h" // 用于 sprintf
// 假设我们有两个操作数和一个运算符
float num1 = 0, num2 = 0;
float result = 0;
char op = 0;
unsigned char input_buffer[16]; // 存储输入的字符串
unsigned char buffer_index = 0;
void Process_Key(unsigned char key) {
    if (key >= '0' && key <= '9') {
        // 数字输入
        if (buffer_index < 15) {
            input_buffer[buffer_index++] = key;
            input_buffer[buffer_index] = '\0'; // 字符串结束符
        }
    } else if (key == '+' || key == '-' || key == '*' || key == '/') {
        // 运算符输入
        if (buffer_index > 0) { // 确保前面有数字
            num1 = atof(input_buffer); // 将字符串转为浮点数
            op = key;
            input_buffer[buffer_index++] = op;
            input_buffer[buffer_index] = '\0';
        }
    } else if (key == '=') {
        // 等号，进行计算
        if (buffer_index > 0 && op != 0) {
            num2 = atof(input_buffer); // 获取第二个操作数
            switch (op) {
                case '+': result = num1 + num2; break;
                case '-': result = num1 - num2; break;
                case '*': result = num1 * num2; break;
                case '/':
                    if (num2 != 0) result = num1 / num2;
                    else result = 0; // 防止除零
                    break;
            }
            // 显示结果
            sprintf(input_buffer, "%.2f", result); // 格式化结果
            buffer_index = strlen(input_buffer);
        }
    } else if (key == 'C') {
        // 清除
        num1 = 0; num2 = 0; result = 0; op = 0;
        buffer_index = 0;
        input_buffer[0] = '\0';
    }
}
// 在main.c中调用
// char key = Key_Scan();
// if (key != 0) {
//     Process_Key(key);
//     Lcd_ShowString(0, 0, input_buffer); // 显示当前输入
// }

升级版 (支持优先级 - 使用双栈法):

这个版本更复杂，但功能更强大，它需要两个栈：一个存数字,一个存运算符。

// calculator.h
#ifndef __CALCULATOR_H__
#define __CALCULATOR_H__
void Calculate_Expression(char* expr);
#endif
// calculator.c
#include "calculator.h"
#include <string.h>
#include <stdlib.h>
#define MAX_STACK_SIZE 16
float num_stack[MAX_STACK_SIZE];
char op_stack[MAX_STACK_SIZE];
int num_top = -1;
int op_top = -1;
// 运算符优先级
char Precedence(char op) {
    if (op == '+' || op == '-') return 1;
    if (op == '*' || op == '/') return 2;
    return 0;
}
// 执行一次计算
void Calculate() {
    float b = num_stack[num_top--];
    float a = num_stack[num_top--];
    char op = op_stack[op_top--];
    switch (op) {
        case '+': num_stack[++num_top] = a + b; break;
        case '-': num_stack[++num_top] = a - b; break;
        case '*': num_stack[++num_top] = a * b; break;
        case '/': num_stack[++num_top] = (b != 0) ? a / b : 0; break;
    }
}
void Calculate_Expression(char* expr) {
    num_top = -1;
    op_top = -1;
    for (int i = 0; expr[i] != '\0'; i++) {
        if (expr[i] >= '0' && expr[i] <= '9') {
            // 解析数字 (这里简化处理，只处理整数)
            float num = 0;
            while (expr[i] >= '0' && expr[i] <= '9') {
                num = num * 10 + (expr[i] - '0');
                i++;
            }
            i--; // 回退一位，因为for循环会i++
            num_stack[++num_top] = num;
        } else if (expr[i] == '+' || expr[i] == '-' || expr[i] == '*' || expr[i] == '/') {
            // 处理运算符
            while (op_top != -1 && Precedence(op_stack[op_top]) >= Precedence(expr[i])) {
                Calculate();
            }
            op_stack[++op_top] = expr[i];
        }
    }
    // 处理栈中剩余的运算符
    while (op_top != -1) {
        Calculate();
    }
}

注意: 双栈法版本需要更完善的输入解析逻辑来处理多位数和小数点,这里为了简化只展示了核心框架。

调试与优化

  1. Proteus 仿真调试:

    • 在Keil中编写好代码，生成 .hex 文件。
    • 在Proteus中绘制好原理图，将生成的 .hex 文件加载到单片机中。
    • 点击运行,观察LCD1602的显示和按键响应。
    • 常见问题:
      • LCD不显示或乱码: 检查接线（RS, RW, EN, D0-D7）、对比度电位器调节、LCD初始化函数是否正确。
      • 按键无响应: 检查键盘扫描逻辑、消抖延时是否足够、引脚定义是否正确。
      • 计算结果错误: 检查 atof 函数是否可用（某些51标准库不支持，需自行实现字符串转浮点数）,或检查双栈法逻辑。

  2. 硬件焊接与调试:

    • 将所有元件焊接洞洞板或PCB上。
    • 焊接完成后，先不要上电，仔细检查有无短路、虚焊。
    • 上电，先测试LCD是否能正常显示（例如显示 "Hello World"）。
    • 再测试键盘，每按一个键，串口打印出对应的值（如果使用串口调试）或通过LED灯指示。
    • 最后整合测试计算功能。

  3. 功能扩展 (可选):

    • 增加小数点支持: 在输入处理和计算逻辑中加入对 '.' 的判断。
    • 增加正负号支持: 增加 键。
    • 增加开方、百分比等高级功能。
    • 使用串口进行调试: 将按键值和计算结果通过串口打印到电脑上,方便调试。

总结与报告撰写

课程设计完成后，需要撰写一份课程设计报告,内容应包括：

  1. 设计目的: 简述项目内容和目标。
  2. 方案论证与选择: 比较不同方案的优缺点,并说明最终选择的原因。
  3. 硬件设计: 详细说明各模块的选型、引脚连接图和原理图。
  4. 软件设计: 详细阐述程序流程、模块划分和核心算法（特别是计算逻辑部分）。
  5. 系统调试: 描述仿真和硬件调试过程中遇到的问题及解决方法。
  6. 结论与心得: 总结项目完成情况、个人收获和体会。
  7. 附录: 完整的C51源代码、Proteus仿真工程文件。

这个设计方案为你提供了一个清晰的路线图，从简单的开始，先实现能加减的版本，再逐步添加乘除和优先级，这样会更容易上手和调试,祝你项目顺利！
