汽车电连接器设计自学

太棒了！汽车电连接器是一个专业且有趣的领域，它结合了电气、材料、机械和可靠性工程，自学这条路完全可行，但需要有清晰的路线图和持续的热情。

下面我为你整理了一份详尽的汽车电连接器设计自学指南,从基础到进阶，从理论到实践，希望能帮助你系统地学习。

第一阶段：建立基础知识框架 (约1-2个月)

这个阶段的目标是掌握电连接器设计所需的基础理论,知道“为什么”要这样设计。

核心电气知识

• 目标：理解电流如何在连接器中流动，以及影响其性能的因素。
• ：
  • 基础电路理论：欧姆定律、功率、电流密度，理解温升是如何产生的（P = I²R）。
  • 信号完整性：对于高速数据线束（如以太网、CAN FD），学习阻抗匹配、串扰、反射等基本概念。
  • 电磁兼容性：初步了解EMI/EMC是什么，以及连接器在其中的作用（如屏蔽、接地设计）。

核心机械知识

• 目标：理解连接器的物理结构如何保证其功能、可靠性和安全性。
• ：
  • 材料科学：
    • 接触件：铜合金（铍铜、磷铜）的性能（导电性、弹性、耐腐蚀性）。
    • 绝缘体：PA6、PA66、PBT、LCP等工程塑料的特性（耐温、阻燃、机械强度）。
    • 外壳：PA、PBT、金属（锌合金）等。
    • 关键性能：玻璃化转变温度、UL阻燃等级、V0/V1/V2的区别。
  • 机械设计：
    • 公差与配合：理解GD&T（几何尺寸与公差），这是确保连接器能顺利插拔和锁定的关键。
    • 弹簧力学：理解端子的弹性结构（如冠簧、悬臂梁）如何提供稳定的接触力。
    • 锁扣结构：学习常见的卡扣、螺纹、推拉式等锁紧机构的原理和设计要点。

核心汽车知识

• 目标：理解汽车环境的严苛性，以及连接器必须满足的特殊要求。
• ：
  • 汽车环境：了解汽车在-40°C到+150°C（甚至更高）的温度范围内工作，会面临振动、冲击、盐雾、液体（燃油、机油、洗车液）浸泡等挑战。
  • 关键标准：
    • ISO 16750：道路车辆电气电子设备的环境条件和试验，这是连接器环境测试的“圣经”。
    • AEC-Q200：针对被动元件的应力测试鉴定标准，很多连接器厂商也会遵循此标准来评估其产品的可靠性。
    • LV 214 (LV 215)：德系车（大众、宝马等）的连接器测试规范，非常严格。
    • USCAR：美系车（通用、福特、克莱斯勒）的联合汽车电子委员会标准。

第二阶段：深入专业领域 (约3-6个月)

这个阶段的目标是掌握连接器设计的核心技术和流程,知道“怎么做”。

连接器核心技术与性能指标

• 目标：精通连接器的“灵魂”——接触件和密封技术。
• ：
  • 接触电阻：如何通过结构设计（如刺破、冠簧）和材料选择来保证低且稳定的接触电阻。
  • 接触力：这是连接器可靠性的核心，学习如何设计端子以提供合适的接触力，既要保证电气连接，又不能损伤插针。
  • 拔插力：包括插入力和拔出力，学习如何通过端子设计和导引结构来优化手感。
  • 密封技术：
    • 线对板：使用密封圈或灌封胶。
    • 线对线：使用密封圈、双线密封或注塑成型。
    • 板对板：使用密封垫。
  • 屏蔽技术：了解金属外壳、导电塑料、屏蔽罩等实现EMI屏蔽的方法。

设计流程与仿真分析

• 目标：了解现代连接器设计的完整流程，并学会使用仿真工具进行验证。
• ：
  • 设计流程：需求分析 -> 概念设计 -> 3D建模 -> 样品制作 -> 测试验证 -> 量产。
  • 仿真分析：
    • 结构仿真：使用ANSYS或ABAQUS等软件，分析端子的应力应变、锁扣的强度、插拔过程中的力变化。
    • 热仿真：分析大电流连接器的温升，确保其在安全范围内。
    • 电磁仿真：分析高速连接器的阻抗和屏蔽性能。
  • CAD软件：熟练掌握至少一款3D CAD软件，如SolidWorks或Creo。

制造工艺与供应链

• 目标：理解设计如何受制于制造工艺，并了解如何与供应商合作。
• ：
  • 端子制造：了解冲压、电镀（镀金、镀锡、镀镍）工艺及其对性能的影响。
  • 注塑成型：了解模具设计、材料流动、缩水率等知识。
  • 组装工艺：了解自动化组装的可行性和成本。
  • 供应链：学习如何选择和管理连接器供应商，了解他们的技术能力、质量和交期。

第三阶段：实践与资源整合 (长期)

这个阶段的目标是“动手”，将理论转化为实际能力。

动手实践

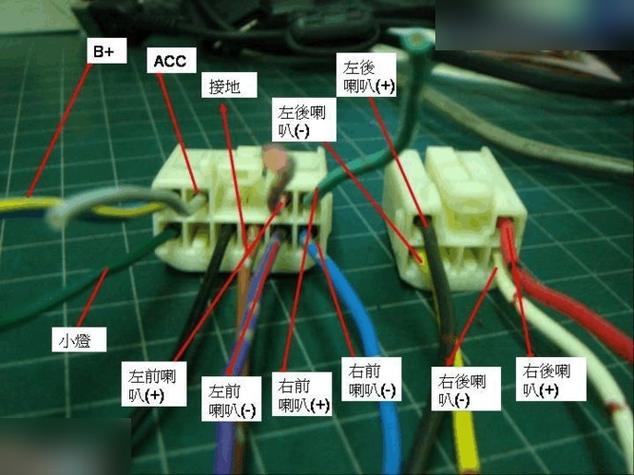

• 购买样品：在Molex、TE Connectivity、JST、Amphenol等主流厂商官网或淘宝上购买各种汽车连接器的样品，拆解它们，观察其结构、材料、密封方式、锁扣设计。
• 建立个人项目：
  • 项目1：设计一个简单的线对板连接器，为Arduino或树莓派设计一个能承受一定振动、用于车内环境的连接器。
  • 项目2：设计一个高速CAN/LIN总线连接器，研究其屏蔽结构和阻抗控制。
  • 项目3：设计一个高压连接器（如48V系统），重点研究爬电距离、电气间隙和绝缘设计。
• 3D打印原型：使用3D打印机制作你的设计原型，进行简单的插拔测试和功能验证。

核心资源

• 厂商技术文档：
  • Molex：技术白皮书、设计指南、产品选型手册。
  • TE Connectivity：应用笔记、设计资源、在线研讨会。
  • JST：产品目录、技术资料。
  • 这些是免费且最宝贵的资源！
• 在线课程与平台：
  • Coursera / edX：搜索 "Mechanical Engineering", "Electrical Engineering", "Materials Science" 等课程。
  • YouTube：搜索 "Connector Design", "Automotive Connector", "How connectors work" 等关键词，有很多优秀的视频教程。
  • B站：也有很多相关的机械设计和科普视频。
• 书籍：
  • 《接触件电接触理论基础》（较专业，可选）
  • 《工程材料科学与工程》（基础材料知识）
  • 《机械设计手册》（公差、标准件等）
• 专业社区与论坛：
  • Stack Exchange (Electrical Engineering)：可以提问和回答专业问题。
  • Reddit (r/AskEngineer, r/ElectricalEngineering)：国际化的工程师社区。
  • 国内专业论坛：如“传动网”、“盖世汽车”等汽车行业论坛。

学习路线图总结

给自学者的重要建议

1. 由点到面，先专后广：不要一开始就想学所有东西，可以先从“低压信号连接器”入手，学通了再扩展到“大电流”和“高压”。
2. 标准是纲：时刻以汽车标准（ISO, AEC, LV, USCAR）为设计准则，你的设计最终是为了满足这些要求。
3. 样品是最好的老师：一个实物胜过千页文档，多拆、多看、多分析，理解设计者的意图。
4. 动手创造：自学最怕只看不练，哪怕只是用纸板和胶带做一个模型，也能加深你对空间结构和装配顺序的理解。
5. 保持耐心：这是一个涉及多学科知识的领域，不可能一蹴而就，遇到难题时，回到基础理论，或者换个角度思考。

自学汽车电连接器设计是一场有趣的探索之旅,祝你学习顺利，早日成为一名合格的连接器设计师！
