下面我将为你提供一个完整、结构化的 LabVIEW 课程设计指南，从选题、规划到实施和答辩,希望能给你带来启发。

第一部分：课程设计核心要素

在开始之前，先明确 LabVIEW 课程设计的几个核心要素：

应用背景: 你的程序是解决什么问题的？是工业自动化、数据采集、测试测量，还是虚拟仿真？一个清晰的背景能让你的设计更有意义。
硬件交互: LabVIEW 的强大之处在于与硬件的交互，你的设计是否需要使用数据采集卡、传感器、执行器（如电机、气缸）等？这决定了项目的复杂度和实用性。
软件架构: 你的程序结构是否清晰？是简单的顺序执行，还是采用了状态机、生产者/消费者等高级架构？这反映了你的编程思想。
用户界面: 前面板是否美观、易用、信息完整？良好的用户体验是评价一个 LabVIEW 程序的重要标准。
文档与报告: 是否有完整的设计文档、详细的注释和一份高质量的报告？这体现了你的工程素养。

第二部分：课程设计选题建议

选题是成功的一半，以下提供几个不同难度和方向的设计题目,供你选择和参考。

数据采集与监控系统 (经典、实用)

这类项目与 LabVIEW 的核心优势——测试与测量——紧密相关。

题目1：基于 LabVIEW 的环境温湿度实时监控系统
- 功能描述:
  - 通过温湿度传感器（如 DHT11, SHT30）采集环境数据。
  - 在前面板上实时显示当前温湿度数值和历史曲线。
  - 设置温湿度上下限阈值，当超过阈值时,通过指示灯或声音报警。
  - 将采集到的数据以文件形式（如 .txt, .lvm）保存,并支持历史数据回放。
- 涉及技术点:
  - VISA/串口通信
  - 图表、波形图表、数值显示控件
  - 文件 I/O 函数
  - 条件结构、事件结构
  - While 循环和定时器
题目2：简易虚拟示波器
- 功能描述:
  - 使用数据采集卡（如 NI USB-6000 系列）连接一个信号发生器或函数发生器。
  - 在前面板上实时显示输入信号的波形。
  - 实现基本的时基调节（X轴缩放）、电压调节（Y轴缩放）功能。
  - 实现触发功能（如边沿触发）,使波形稳定显示。
  - 可以暂停波形、单步捕获,并保存波形截图。
- 涉及技术点:
  - DAQ Assistant (DAQ助手) 或 DAQmx API
  - 波形图表控件
  - 数学运算（缩放、移位）
  - 事件结构（用于触发和用户交互）
  - 图片获取函数（用于截图）

运动与过程控制 (进阶、有趣)

这类项目引入了执行器，让程序能“动”起来,更具挑战性。

题目3：基于步进电机的小车运动控制系统
- 功能描述:
  - 设计一个前面板，包含方向（前、后、左、右）、速度、距离等控制输入。
  - 通过运动控制卡或步进电机驱动器控制小车的运动。
  - 实现点位运动：让小车移动到指定的坐标点。
  - 实现轨迹规划：让小车按照预设的轨迹（如正方形、圆形）运动。
  - 实时显示电机的位置、速度和加速度信息。
- 涉及技术点:
  - Motion Assistant 或 Motion API
  - 状态机（用于处理不同的运动指令）
  - 数值数组（用于存储轨迹点）
  - 错误处理机制
题目4：水箱液位 PID 控制系统
- 功能描述:
  - 搭建一个简易的水箱模型，使用水泵注水,液位传感器检测液位。
  - 设计一个前面板，可以设定目标液位,并实时显示当前液位。
  - 实现 PID 控制算法，自动调节水泵的功率，使液位快速、稳定地达到设定值。
  - 提供手动/自动模式切换。
  - 显示 PID 控制器的 P, I, D 参数,并允许在线调整。
- 涉及技术点:
  - PID VI（位于控制与仿真工具包）
  - 模拟输入/输出
  - 反馈控制理论
  - 公式节点（用于实现自定义控制算法）

算法仿真与图像处理 (前沿、有深度)

这类项目侧重于软件算法,对数学和编程能力要求较高。

题目5：基于 LabVIEW 的数字滤波器设计与仿真
- 功能描述:
  - 设计一个前面板，可以选择滤波器类型（低通、高通、带通、带阻）。
  - 可以设置滤波器的截止频率、阶数等参数。
  - 生成一个包含噪声的测试信号（如正弦波+白噪声）。
  - 使用设计的滤波器对信号进行滤波,并在前面板上对比显示滤波前后的时域和频域波形。
- 涉及技术点:
  - 信号处理工具包
  - 波形生成、FFT（快速傅里叶变换）
  - 滤波器设计 VI
  - 趋势图、波形图表

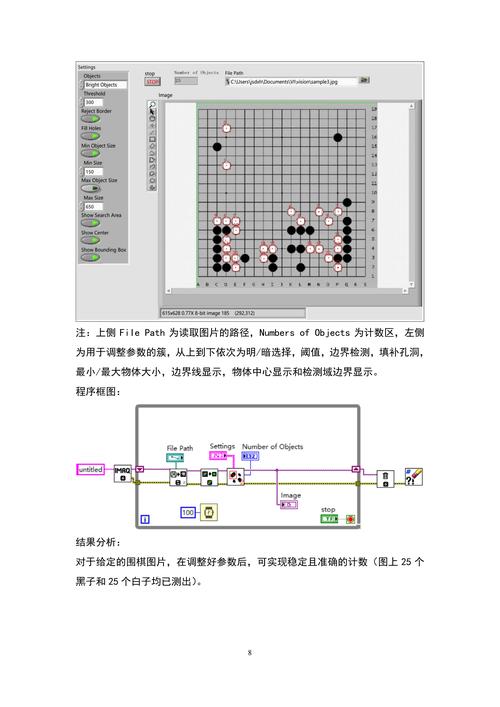

题目6：基于 LabVIEW 的简单图像识别系统
- 功能描述:
  - 调用摄像头或读取图像文件。
  - 实现基本的图像处理功能：灰度化、二值化、边缘检测（如 Sobel 算子）。
  - 实现一个简单的识别任务，
    - 颜色识别： 统计图像中某种颜色的像素数量。
    - 形状识别： 识别并标记出图像中的圆形或矩形。
    - 二维码/条形码识别： 调用 Vision Assistant 工具生成代码,读取二维码内容。
- 涉及技术点:
  - Vision Development Module (视觉开发模块)
  - IMAQ Vision 函数
  - 图像处理循环和逻辑

第三部分：课程设计实施步骤

一个好的项目离不开规范的流程。

需求分析 (第1周):
- 明确设计目标：要做什么？达到什么效果？
- 确定功能列表：列出程序必须具备的所有功能。
- 确定输入/输出：需要哪些数据输入？需要显示什么结果？需要控制什么硬件？
方案设计 (第2周):
- 硬件选型： 根据需求，选择合适的传感器、DAQ卡、执行器等。
- 软件架构设计： 绘制程序框图的数据流图或状态机框图,规划好程序的模块划分。
- 前面板布局设计： 在纸上或使用画图软件,大致规划前面板的控件和指示器布局。
编码实现 (第3-5周):
- 模块化编程： 将大功能分解为子VI,逐一实现。
- 从易到难： 先实现最核心、最简单的功能（如数据读取和显示），再逐步添加复杂功能（如控制、算法、报警）。
- 代码规范： 为控件、VI、变量命名清晰,添加必要的注释。
系统联调与测试 (第6周):
- 单元测试： 对每个子VI进行单独测试,确保其功能正常。
- 集成测试： 将所有模块组合起来,进行整体测试。
- 调试： 使用 LabVIEW 的高亮执行、探针等工具，查找并修复 Bug。
- 性能优化： 检查程序是否有内存泄漏、CPU 占用过高等问题。
文档撰写与答辩准备 (第7-8周):
- 编写课程设计报告： 按照学校要求的格式，撰写包含摘要、目录、引言、系统方案、硬件设计、软件设计（含前面板和程序框图截图）、系统测试、总结与展望、参考文献等部分的报告。
- 制作答辩PPT： 精炼报告内容，突出设计亮点和创新点,准备好演示。
- 预演答辩： 练习讲解流程,预测老师可能提出的问题并准备好答案。
