8路彩灯控制器课程设计

设计任务与要求

基本功能：
- 设计并制作一个能控制8路LED彩灯的控制器。
- 彩灯能够至少实现3种不同的点亮模式（如：全亮、全灭、流水灯、呼吸灯等）。
- 通过按键或开关实现不同模式的手动切换。
- 每种模式的运行速度可调。
扩展功能（可选，用于拿高分）：
- 实现自动循环切换所有模式。
- 增加一个“复位”键，可以随时回到初始状态。
- 实现更复杂的灯光效果,如：跑马灯、闪烁灯、渐变（呼吸）灯组合等。
- 使用LCD1602或数码管显示当前模式。
- 增加红外遥控功能。
设计限制：
- 核心控制器优先选用 51系列单片机（如AT89C51/52或STC89C51/52）。
- 电源可以使用USB 5V或独立电源模块。
- 成本尽量低,易于实现。

方案论证与选择

实现彩灯控制有多种方案,我们选择最经典、最适合课程设计的方案。

方案	核心控制器	优点	缺点	适用性

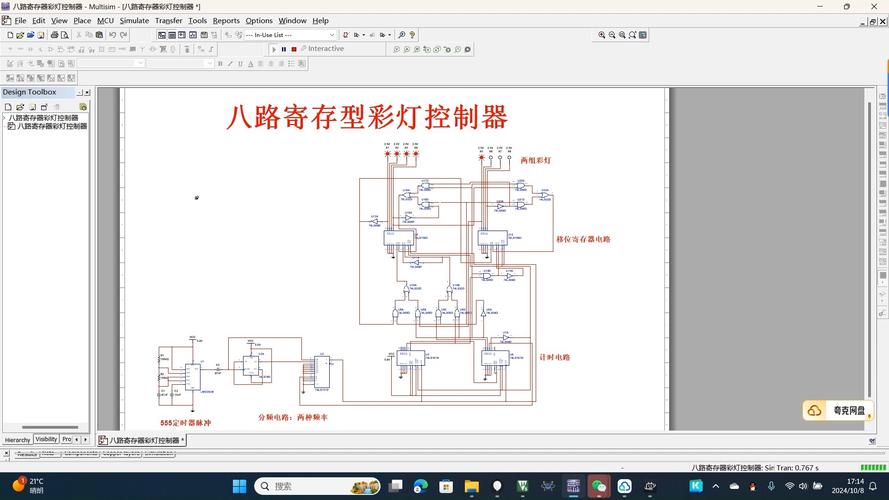

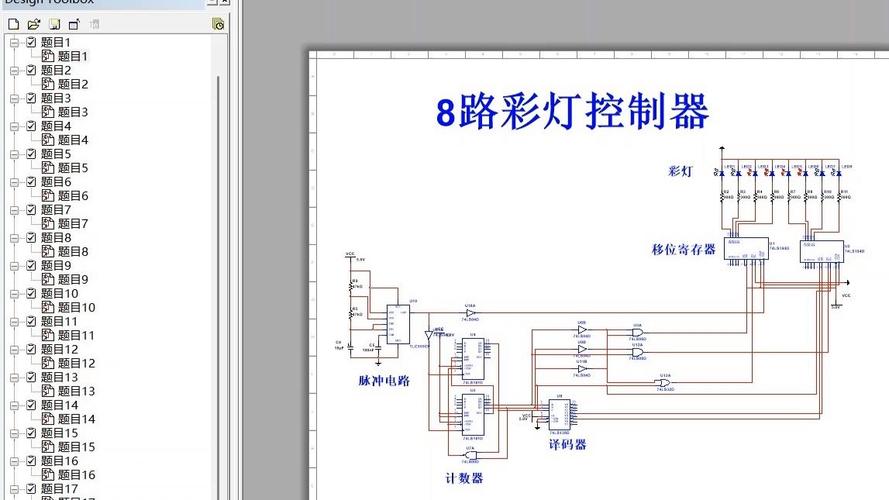

纯数字逻辑电路	555定时器 + 计数器 + 逻辑门	无需编程，电路直观，速度快	电路复杂，功能修改困难，不易扩展	仅适用于功能极其简单的场景，不适合本课程设计
可编程逻辑器件	CPLD / FPGA	速度快，并行处理能力强，设计灵活	开发成本高，需要学习硬件描述语言，入门门槛高	适合高级数字系统设计课程，过于复杂
单片机	51系列 / STM32 / Arduino	功能强大灵活，编程实现简单，成本低，易于扩展和修改	相对逻辑电路速度稍慢（但对彩灯控制绰绰有余）	本课程设计的最佳选择，综合性能和难度最合适

我们选择 基于51系列单片机的方案，它既能满足所有设计要求，又能让我们学习和实践单片机编程、I/O口控制、中断系统等核心知识，是性价比和教学价值最高的选择。

硬件设计

硬件设计是整个系统的基础。

系统总体框图

核心元件选型

主控制器： STC89C52RC (推荐) 或 AT89C52。
- 理由： STC系列是51内核的增强型单片机，自带ISP（在系统编程）功能，无需购买昂贵的编程器，通过USB转TTL线即可下载程序，非常方便，它拥有8K Flash程序存储器，512字节RAM，32个I/O口，完全足够。
LED彩灯： 8个高亮度LED（红、绿、黄等）。
驱动电路： 8个 NPN型三极管（如 S8050 或 2N2222）或 1个 ULN2003A 达林顿管阵列。
- 理由： 单片机的I/O口驱动电流有限（通常10-20mA），无法直接点亮LED，使用三极管作为电子开关，可以用小电流控制大电流，驱动LED。
限流电阻： 8个（阻值约220Ω - 1kΩ）。
- 理由： 限制流过LED的电流，防止LED因电流过大而烧毁。R = (Vcc - Vled - Vce_sat) / Iled，Vcc=5V, Vled≈2V, Vce_sat≈0.7V, Iled≈10mA，计算得R≈230Ω，取220Ω或330Ω均可。
模式切换按键： 4个轻触开关。
- 模式1键、模式2键、模式3键、复位键。
速度调节： 1个 10KΩ电位器。
- 理由： 电位器的中间引脚接到单片机的ADC引脚（如P1.0），通过读取电压值来控制延时，从而调节速度，如果单片机没有ADC，可以用两个按键实现“加速”和“减速”。
电源： USB 5V供电或5V直流电源适配器。

电路原理图（关键部分）

LED驱动电路（以三极管为例）：
- 工作原理： 单片机的P1.0 ~ P1.7口输出高电平，对应的三极管基极得到正向偏置而导通，电流从Vcc流经LED、限流电阻、三极管到GND，LED点亮，输出低电平，三极管截止，LED熄灭。
按键电路：
- 采用 上拉电阻 或 单片机内部上拉，按键一端接I/O口，另一端接地，当按键按下时，I/O口被拉到低电平；松开时，上拉电阻使其为高电平。
完整电路连接：
- P1口 (P1.0 - P1.7): 连接8个LED的驱动电路。
- P3.2 (INT0): 连接“模式1”按键。
- P3.3 (INT1): 连接“模式2”按键。
- P3.4 (T0): 连接“模式3”按键。
- P3.5 (T1): 连接“复位”按键。
- P0.0: 连接电位器中间引脚（用于ADC读取速度）。
- RST: 复位电路（10KΩ电阻接Vcc，10μF电容接地）。
- XTAL1 & XTAL2: 外部晶振电路（11.0592MHz晶振 + 两个30pF瓷片电容）。
- VCC & GND: 电源和地。

软件设计（基于C语言）

软件是彩灯控制器的灵魂,我们将使用C语言在Keil C51环境下进行编程。

程序流程图

核心代码实现

#include <reg52.h> // 包含51单片机寄存器定义头文件
// 定义LED端口
#define LED_PORT P1
// 定义按键端口（使用P3口）
sbit MODE_KEY1 = P3^2; // 模式1键，接INT0
sbit MODE_KEY2 = P3^3; // 模式2键，接INT1
sbit MODE_KEY3 = P3^4; // 模式3键，接T0
sbit RESET_KEY = P3^5; // 复位键，接T1
// 全局变量
unsigned char mode = 0;  // 当前模式，0=初始/停止, 1=模式1, 2=模式2, 3=模式3
unsigned char speed = 50; // 速度控制变量，值越大越慢
// 函数声明
void Delay(unsigned int t);      // 延时函数
void Mode1_Flow();               // 模式1：流水灯
void Mode2_Flash();              // 模式2：闪烁灯
void Mode3_Breath();             // 模式3：呼吸灯
void ReadSpeed();                // 读取速度（简化版，可替换为ADC读取）
// 主函数
void main()
{
    // 初始化
    LED_PORT = 0x00; // 初始状态，所有灯灭
    // 设置按键为输入模式，并启用内部上拉电阻
    P3 = 0xFF;
    // 如果使用中断，需要配置中断向量
    // EA = 1; // 开总中断
    // EX0 = 1; // 开INT0中断
    // EX1 = 1; // 开INT1中断
    // IT0 = 1; // 设置INT0为下降沿触发
    // IT1 = 1; // 设置INT1为下降沿触发
    while(1) // 主循环
    {
        ReadSpeed(); // 每次循环都读取速度值
        switch(mode)
        {
            case 1:
                Mode1_Flow();
                break;
            case 2:
                Mode2_Flash();
                break;
            case 3:
                Mode3_Breath();
                break;
            default: // case 0: 初始或停止状态
                LED_PORT = 0x00;
                Delay(100);
                break;
        }
    }
}
// 简单的延时函数
void Delay(unsigned int t)
{
    unsigned int i, j;
    for(i = 0; i < t; i++)
        for(j = 0; j < 120; j++);
}
// 模式1：从左到右流水灯
void Mode1_Flow()
{
    unsigned char led_pattern = 0xFE; // 1111 1110
    unsigned char i;
    for(i = 0; i < 8; i++)
    {
        LED_PORT = led_pattern;
        Delay(speed);
        led_pattern = (led_pattern << 1) | 0x01; // 左移并补1
    }
}
// 模式2：全亮全灭闪烁
void Mode2_Flash()
{
    LED_PORT = 0xFF; // 全亮
    Delay(speed);
    LED_PORT = 0x00; // 全灭
    Delay(speed);
}
// 模式3：呼吸灯效果（简化版，通过占空比实现）
void Mode3_Breath()
{
    unsigned char i, j;
    // 渐亮
    for(i = 0; i < 8; i++)
    {
        for(j = 0; j < 8; j++)
        {
            if(j <= i) LED_PORT = 0xFF; // 全亮
            else LED_PORT = 0x00;      // 全灭
            Delay(speed / 16);
        }
    }
    // 渐灭
    for(i = 7; i > 0; i--)
    {
        for(j = 0; j < 8; j++)
        {
            if(j <= i) LED_PORT = 0xFF; // 全亮
            else LED_PORT = 0x00;      // 全灭
            Delay(speed / 16);
        }
    }
}
// 读取速度（这里用固定值，实际可替换为ADC读取电位器电压）
void ReadSpeed()
{
    // 示例：如果P3.0按键按下，加速
    if(!MODE_KEY1) // 按键按下为低电平
    {
        if(speed > 10) speed -= 10;
        Delay(100); // 消抖
    }
    // 示例：如果P3.1按键按下，减速
    if(!MODE_KEY2)
    {
        if(speed < 200) speed += 10;
        Delay(100); // 消抖
    }
}

代码说明

模块化设计： 将每种灯光效果封装成一个独立的函数（Mode1_Flow, Mode2_Flash, Mode3_Breath），结构清晰，易于维护和扩展。
状态机思想： main函数中的switch-case结构就是一个简单的状态机，根据mode变量的值来执行不同的状态（灯光模式）。
延时函数： Delay函数是控制速度的关键。speed变量越大，延时越长，灯变化越慢。
中断（进阶）： 如果使用中断来响应按键，可以大大提高程序的响应性，避免在延时期间无法按键，需要配置中断服务函数。

仿真与调试

仿真软件： Proteus ISIS。
步骤：
- 在Proteus中绘制电路原理图,包括单片机、LED、电阻、按键、电源等。
- 编写Keil C51代码，编译生成.hex文件。
- 在Proteus中右键单击单片机,加载生成的.hex文件。
- 点击运行按钮,观察仿真结果是否符合预期。
- 如果效果不对,检查电路连接是否正确，然后返回Keil修改代码，重新编译、加载，再次仿真，直到成功。
