道路勘测课程设计步骤有哪些？

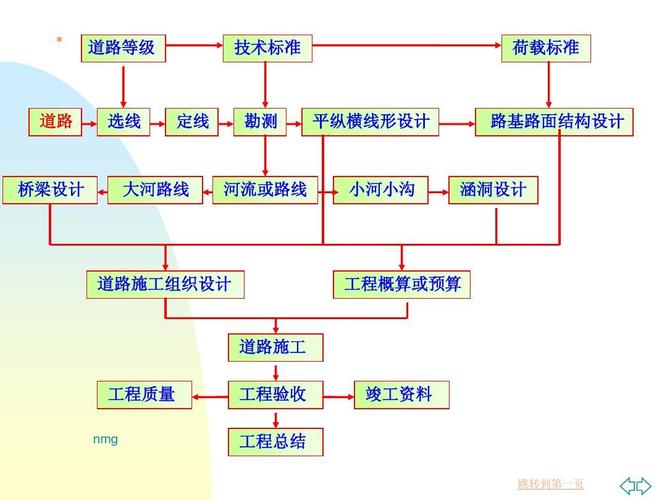

道路勘测课程设计完整步骤指南

第一阶段：准备与资料收集 (占总工作量 ~15%)

这是所有工作的基础，准备越充分,后续设计越顺利。

仔细研读设计任务书

• 明确设计任务： 设计一条道路的某个路段，XX市至XX县二级公路K0+000~K2+500段设计”。
• 确定技术标准： 根据任务书要求，确定道路等级（如高速公路、一级公路、二级公路等）、设计车速、路基宽度、路面类型等关键参数,这是所有设计的依据。
• 理解具体要求： 明确需要提交的设计成果，设计说明书、平面图、纵断面图、横断面图、土方计算表、交叉口设计图等。

收集和分析原始资料

• 地形图： 获取指定区域的大比例尺（如1:1000或1:2000）地形图,这是进行路线选线和定线的核心依据。
• 地质水文资料： 了解沿线的地质构造、土壤类型、地下水位、不良地质现象（如滑坡、泥石流）等，这些信息影响路线方案的比选和路基、路面的设计。
• 其他资料： 收集沿线相关的规划资料（如城乡规划、土地利用规划）、交通量观测数据、气象资料（降雨、冰冻深度）等。

熟悉相关规范与标准

• 核心规范： 《公路工程技术标准》(JTG B01) 是必须遵守的“宪法”。
• 专项规范： 《公路路线设计规范》(JTG D20)、《公路路基设计规范》(JTG D30)、《公路路面设计规范》(JTG D50)、《公路勘测规范》(JTG C10) 等，在设计的每个环节，都要查阅对应规范,确保设计合规。

第二阶段：路线方案比选与定线 (占总工作量 ~25%)

这是课程设计的灵魂,决定了道路的宏观走向和工程合理性。

路线方案比选

• 在1:10000或更小的地形图上，进行大范围的路线方案研究。
• 确定控制点： 根据起点、终点、必须经过的村镇、桥梁、隧道等,确定路线必须经过的控制点。
• 拟定2-3个可行方案： 结合地形、地质、环保、经济等因素，在大图上初拟2-3条可能的路线走向。
• 进行方案比选： 从以下几方面对各方案进行定性或定量比较：
  • 技术指标： 线形指标（平曲线半径、纵坡长度等）、工程数量（估算土石方、桥梁隧道长度）。
  • 工程经济： 估算工程造价。
  • 环境影响： 对生态环境、居民区的影响程度。
  • 施工与运营条件： 施工难度、后期养护成本。
• 确定推荐方案： 综合比较后,选择一个最优方案作为最终的设计方案。

纸上定线

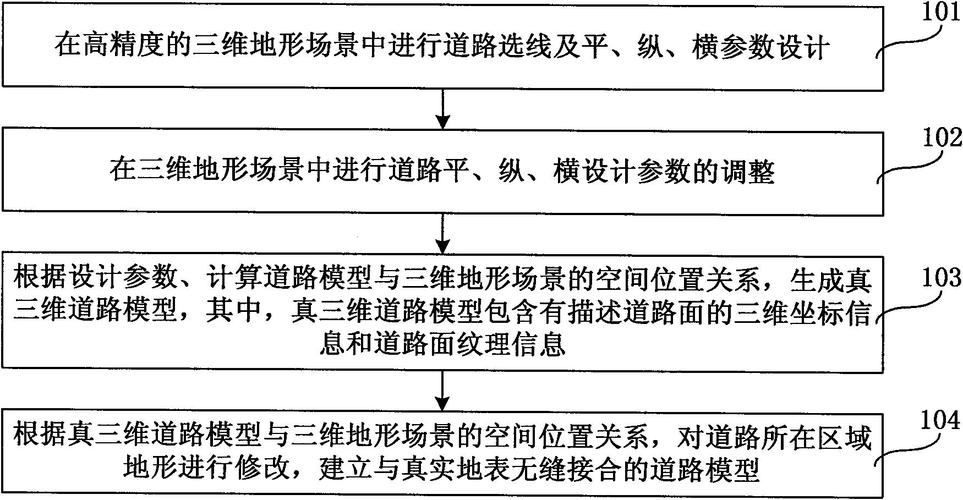

• 在1:1000或1:2000的地形图上进行详细定线。
• 平面定线：
  • 直线： 首先在地形图上布设直线,连接主要控制点。
  • 圆曲线： 在直线转折处，根据规范要求和地形条件，设置圆曲线，确定圆曲线半径（R）和缓和曲线长度（Ls）。
  • 平曲线要素计算： 计算切线长、曲线长、外距、切曲差等。
  • 桩号标注： 从起点（K0+000）开始，标注所有交点、直缓点、缓圆点、曲中点、圆缓点、缓直点的桩号和坐标。
• 纵断面设计：
  • 地面线绘制： 根据平面线，在地形图上每隔一定距离（如20m）读取地面高程,绘制地面线。
  • 设计线拉坡： 在满足最大纵坡、最小纵坡、坡长限制等规范要求的前提下，结合地形起伏，绘制设计线，重点考虑：
    • 竖曲线设置： 在变坡点处设置竖曲线，确定竖曲线半径（R）和长度（L）。
    • 填挖平衡： 尽量使全线的土方填挖量大致平衡,减少借方或弃方。
  • 绘制纵断面图： 将地面线和设计线绘制在标准的纵断面图上，并标注桩号、高程、坡度、坡长等信息。

第三阶段：详细设计与计算 (占总工作量 ~40%)

这是将方案转化为具体工程图纸和数据的阶段。

横断面设计

• 确定标准横断面： 根据道路等级和任务书要求，确定路基宽度、路面宽度、路肩宽度、路拱横坡等。
• 绘制典型横断面： 绘制直线段、平曲线段（考虑加宽和超高）的典型横断面图。
• 逐桩绘制横断面： 在地形图上，根据各桩号的中心填挖高程和地面横坡，绘制每个桩号的横断面图，并计算“戴帽”后的面积。

平曲线超高与加宽计算

• 超高计算： 根据圆曲线半径和设计车速，计算超高值,并确定超高过渡段长度和方式。
• 加宽计算： 根据圆曲线半径和车型，确定路面加宽值,并计算加宽过渡段长度。

土石方计算

• 计算方法： 通常采用 平均断面法 或 棱台法（也称平均距离法）。
• 步骤：
  1. 计算每个桩号的横断面填挖面积（A填, A挖）。
  2. 计算相邻两桩号之间的平均填挖面积。
  3. 用平均面积乘以两桩号之间的距离,得到该段的填挖体积。
  4. 将所有段的体积累加,得到全线的总填方量和总挖方量。
  5. 进行土方调配，力求移挖作填,减少借方和弃方。

路基路面设计

• 路基设计： 根据地质资料和土方计算，确定路基边坡坡度、排水设施（边沟、截水沟）等。
• 路面结构设计： 根据交通量、路基土类型和当地材料，拟定路面结构层（面层、基层、垫层）的组合形式和厚度。

第四阶段：图纸绘制与说明书撰写 (占总工作量 ~20%)

这是最终成果的整理和呈现，要求规范、清晰、美观。

绘制设计图纸

• 道路平面图： 按比例绘制，包含地形、路线中线、交点、曲线要素、桩号、主要构造物（桥梁、涵洞）、用地范围等。
• 道路纵断面图： 按比例绘制，包含地面线、设计线、坡度/坡长栏、竖曲线、沿线构造物等。
• 道路横断面图： 绘制标准横断面图和几个典型位置的横断面图。
• 土方计算表： 以表格形式清晰列出每个桩号的填挖面积、体积和累计体积。
• （可选）交叉口设计图： 如果有交叉口,需进行交叉口平面和竖向设计。

撰写设计说明书

• 封面、目录、
• 第一章：绪论。 介绍设计任务、依据、意义。
• 第二章：原始资料分析。 总结地形、地质等资料特点。
• 第三章：路线方案比选。 详细说明比选过程和最终推荐方案的理由。
• 第四章：路线设计。
  • 平面设计： 说明定线原则、平曲线要素计算过程。
  • 纵断面设计： 说明拉坡原则、竖曲线要素计算过程。
  • 横断面设计： 说明横断面组成和设计要点。
• 第五章：路基路面设计。 说明路基、路面的设计方法和结果。
• 第六章：土石方计算与调配。 说明计算方法和调配结果。
• 第七章：结论与建议。 总结设计成果,提出有待改进之处。
• 参考文献。
• 致谢。

第五阶段：答辩与修改

• 准备答辩PPT： 精炼地展示你的设计思路、主要成果和创新点。
• 模拟答辩： 同学之间互相提问,找出设计中的漏洞和不足。
• 根据答辩意见修改： 最终完善说明书和图纸,提交最终成果。

设计小贴士

• 先整体后局部： 先确定大的走向,再细化平纵线形。
• 规范是底线： 时刻翻阅规范,确保所有设计指标都满足要求。
• 多思考多比较： 一个参数（如半径）的改变，会影响多个方面,要综合考虑。
• 计算要准确： 土方计算等关键数据要反复核对。
• 图纸要规范： 图层、线型、符号、标注等要符合标准,清晰易读。
• 尽早开始： 课程设计工作量大，不要拖延,给自己留出充足的修改和答辩时间。

遵循以上步骤，你就能有条不紊地完成一份高质量的道路勘测课程设计,祝你设计顺利！
