PLC霓虹灯课程设计如何实现控制逻辑？

下面我将为你提供一个完整、详细的PLC霓虹灯课程设计方案，包括项目要求、I/O分配、硬件选型、软件设计（以梯形图LD为例）、程序流程和扩展思考。

PLC霓虹灯控制课程设计

项目概述与设计要求

项目背景 霓虹灯是城市夜景的重要组成部分，其闪烁效果多样，深受人们喜爱，传统的霓虹灯控制多采用继电器或专用控制芯片，接线复杂、功能单一、修改不便，利用PLC（可编程逻辑控制器）进行控制，可以极大地提高系统的可靠性、灵活性和可扩展性，本设计旨在通过PLC实现对一个多段霓虹灯的循环、花样控制,是PLC入门和进阶的绝佳实践项目。

设计目标

• 核心目标： 实现霓虹灯的多种自动循环闪烁模式。
• 知识目标： 掌握PLC的I/O接线、定时器、计数器、移位寄存器等基本指令的应用,理解并实现顺序控制逻辑。
• 能力目标： 培养分析问题、设计控制系统方案、编写和调试PLC程序的能力。

具体控制要求 假设我们有一个由8个独立的霓虹灯区段组成的灯组（L1, L2, L3, L4, L5, L6, L7, L8）,要求实现以下三种闪烁模式：

• 顺序点亮与熄灭（跑马灯效果）

  • 灯L1 -> L2 -> L3 -> L4 -> L5 -> L6 -> L7 -> L8 -> L1... 循环点亮，每次只亮一盏灯,点亮时间为1秒。
  • 要求：按下启动按钮SB1,灯组开始按此模式循环。

• 从中间向两边点亮（波浪效果）


  • 灯L4, L5 -> L3, L6 -> L2, L7 -> L1, L8 -> L4, L5... 循环点亮，每次点亮两盏灯,点亮时间为1秒。
  • 要求：按下启动按钮SB2,灯组开始按此模式循环。

• 全亮与全灭（呼吸效果）

  • 所有灯（L1-L8）同时亮，持续2秒；然后同时灭，持续2秒,如此循环。
  • 要求：按下启动按钮SB3,灯组开始按此模式循环。

• 公共要求：

  • 停止功能： 按下停止按钮SB4，无论当前处于何种模式，所有霓虹灯立即熄灭,系统停止。
  • 模式互锁： 任何时候只能有一种模式运行，当启动一个新的模式时,上一个模式应自动停止。
  • 状态指示： 用一个指示灯HL来指示系统是否正在运行（HL亮=运行，HL灭=停止）。

硬件设计与I/O地址分配

硬件选型

• PLC主机： 选择一款常用的微型PLC，如西门子S7-200 SMART (SR20)、三菱FX3U-16MR/ES或台达DVP-ES2，本设计以西门子S7-200 SMART为例，其I/O点数足够，且编程软件STEP 7-Micro/WIN简单易用。
• 输入设备：

  3个常开按钮：SB1 (模式一启动), SB2 (模式二启动), SB3 (模式三启动), SB4 (停止)。

• 输出设备：
  • 8个指示灯（或继电器模块，驱动实际的霓虹灯）：HL1 ~ HL8。
  • 1个指示灯：HL (运行状态指示)。
• 电源： 24V DC开关电源,为PLC和输入设备供电。

I/O地址分配表

软件设计与程序实现

本设计采用梯形图进行编程，并使用移位寄存器和定时器相结合的方法，使程序结构清晰、易于理解。

核心思路：

1. 模式选择与互锁： 使用内部位（如M0.0, M0.1, M0.2）来代表三种运行模式，启动一个模式时，先复位其他所有模式,然后置位当前模式。
2. 运行状态标志： 只要任何一个模式位（M0.0, M0.1, M0.2）为ON，则运行标志位（M10.0）就为ON，从而驱动输出Q1.0（HL灯）。
3. 停止功能： 停止按钮I0.3直接复位所有模式位（M0.0-M0.2）和运行标志位（M10.0），并复位所有输出灯（Q0.0-Q0.7）。
4. 模式实现：
   • 模式一（跑马灯）： 使用一个移位寄存器（如M11.0-M11.7），在定时器（T37）的驱动下，每次移动一位，并将移位后的结果输出到Q0.0-Q0.7。
   • 模式二（波浪灯）： 同样使用移位寄存器，但每次移动两位，或者，可以更巧妙地利用模式一的移位结果，通过逻辑组合来实现，Q0.0 = M11.3, Q0.1 = M11.4 等。
   • 模式三（呼吸灯）： 使用一个接通延时定时器（T33）和一个断开延时定时器（T34），或者用一个周期为4秒的脉冲定时器（TONR）来控制一个内部位,再用这个内部位去驱动所有输出灯。

程序流程图

(这是一个简化的流程图，展示了主程序和各个子模式的逻辑关系)

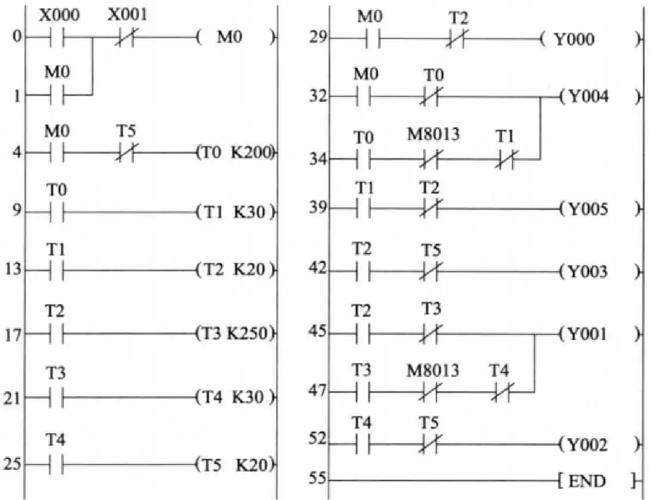

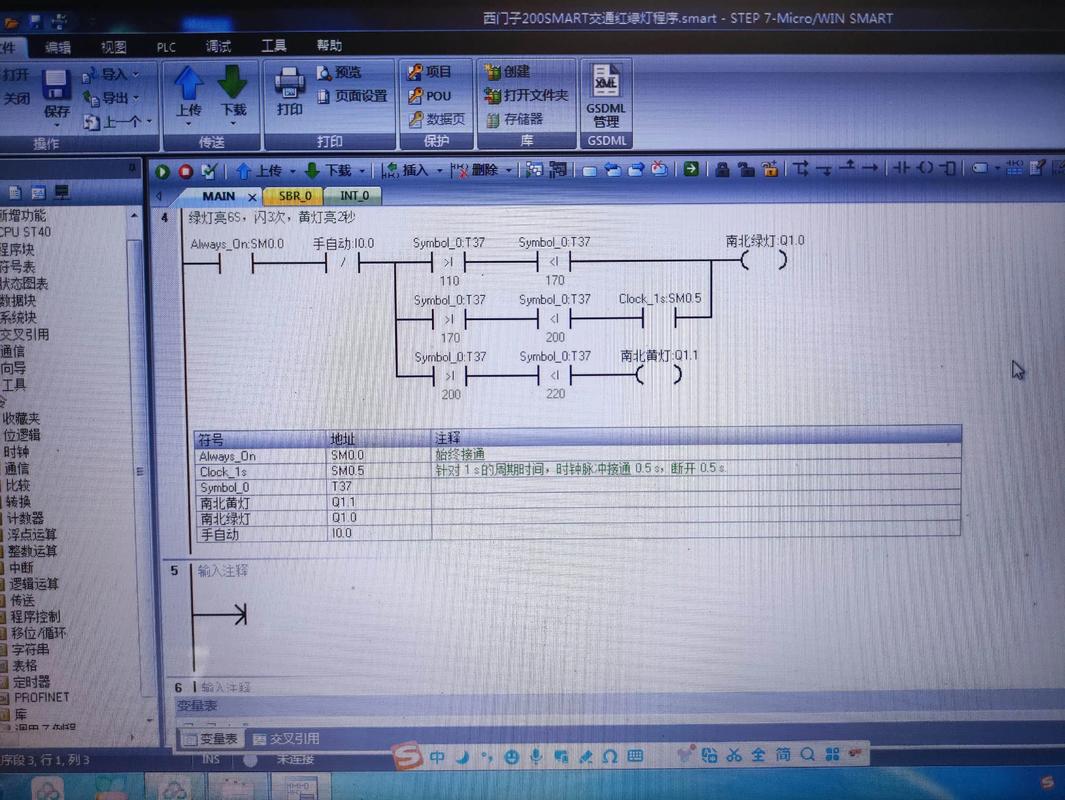

梯形图程序代码示例 (S7-200 SMART)

网络1：模式选择与互锁

// 网络1: 模式选择与互锁
// 模式一启动
LD     I0.0      // 按下模式一按钮
S      M0.0      // 置位模式一标志
R      M0.1, 2   // 复位模式二和模式三标志
// 模式二启动
LD     I0.1      // 按下模式二按钮
S      M0.1      // 置位模式二标志
R      M0.0, 2   // 复位模式一和模式三标志
// 模式三启动
LD     I0.2      // 按下模式三按钮
S      M0.2      // 置位模式三标志
R      M0.0, 2   // 复位模式一和模式二标志

网络2：停止与运行状态

// 网络2: 停止与运行状态
LD     I0.3      // 按下停止按钮
R      M0.0, 3   // 复位所有模式标志
R      M10.0     // 复位运行标志
// 运行状态指示
LD     M0.0      // 如果模式一运行
O      M0.1      // 或者模式二运行
O      M0.2      // 或者模式三运行
=      M10.0     // 则设置运行标志
LD     M10.0
=      Q1.0      // 运行指示灯亮

网络3：模式一 - 跑马灯

// 网络3: 模式一 - 跑马灯
LD     M0.0      // 如果模式一被选中
AN     T37       // 并且定时器T37未计时完成
=      Q0.0      // 点亮当前灯（L1）
// ... (Q0.1到Q0.7的逻辑与此类似，分别连接到M11.1到M11.7)
// 网络4: 模式一 - 移位与定时
LD     M0.0      // 模式一运行
TON    T37, 10   // 启动1秒定时器 (预设值10 * 100ms = 1s)
LD     T37       // 定时器到时
MOVB   16#01, VB0 // 将初始值0000 0001加载到VB0
SHRB   VB0, 1.0, 8 // 移位寄存器: 源VB0, 位1.0为移位位, 共8位
// 移位结果: M1.0 -> M1.7 对应 Q0.0 -> Q0.7
// Q0.0 = M1.0, Q0.1 = M1.1, ..., Q0.7 = M1.7

(注：在实际编程中，可以直接将移位位M1.0-M1.7赋值给输出Q0.0-Q0.7，无需在每个网络中重复)

网络5：模式二 - 波浪灯

// 网络5: 模式二 - 波浪灯
LD     M0.1      // 如果模式二被选中
=      Q0.3      // 点亮L4
=      Q0.4      // 点亮L5
// 使用模式一的移位结果来组合
LD     M1.2      // 模式一移位后的M1.2
=      Q0.2      // 点亮L3
LD     M1.5      // 模式一移位后的M1.5
=      Q0.5      // 点亮L6
LD     M1.1      // 模式一移位后的M1.1
=      Q0.1      // 点亮L2
LD     M1.6      // 模式一移位后的M1.6
=      Q0.6      // 点亮L7
LD     M1.0      // 模式一移位后的M1.0
=      Q0.0      // 点亮L1
LD     M1.7      // 模式一移位后的M1.7
=      Q0.7      // 点亮L8

(更优化的方法是也为模式二创建一个独立的移位寄存器，每次移两位)

网络6：模式三 - 呼吸灯

// 网络6: 模式三 - 呼吸灯
LD     M0.2      // 如果模式三被选中
TON    T33, 20   // 亮灯定时器，2秒 (20 * 100ms)
TON    T34, 20   // 灭灯定时器，2秒
// 使用T33的常开触点控制所有灯
LD     T33
=      Q0.0
=      Q0.1
=      Q0.2
=      Q0.3
=      Q0.4
=      Q0.5
=      Q0.6
=      Q0.7

(注：此简单实现会导致亮灭切换不完美，更精确的方法是使用一个脉冲发生器，或交替使用T33和T34来控制一个中间位，再由该位控制输出)

扩展与深化思考

完成基本功能后，可以考虑以下扩展,使设计更具挑战性和实用性：

1. 增加自动循环模式： 设计一个“自动模式”，让系统在模式一、模式二、模式三之间自动切换,每个模式运行10秒后自动切换到下一个模式。

   • 实现方法： 使用一个长定时器（TON）和一个计数器（CTU），当自动模式启动时，启动定时器，定时器到时后，计数器加1，根据计数器的值来切换M0.0, M0.1, M0.2。

2. 增加手动单步控制： 增加一个“单步”按钮，每按一次，灯组就向前执行一步（跑马灯就点亮下一盏灯）。

   • 实现方法： 将移位寄存器的时钟输入由定时器改为一个内部位，该内部位由“单步”按钮的上升沿触发。

3. 增加亮度渐变效果（高级）： 如果PLC支持模拟量输出（如S7-200 SMART的AQWxx），并且霓虹灯或LED灯支持调光,可以实现呼吸灯的亮度渐变效果。

   • 实现方法： 使用PLC的模拟量输出模块，配合一个斜坡函数（RAMP指令）或正弦函数算法，生成一个从0到最大值，再从最大值到0的平滑变化的模拟量信号,控制灯光亮度。

4. 增加人机交互界面： 使用触摸屏作为HMI，将启动、停止、模式选择等按钮都集成到触摸屏上，这样可以使操作更直观，界面更美观,也更能体现现代工业控制的特点。

   • 实现方法： PLC通过串口（如RS485）与触摸屏通信，触摸屏上的按钮被按下时，向PLC的内部寄存器写入特定值（如M10.0=1表示启动模式一）,PLC程序读取这些寄存器的值来执行相应操作。

设计总结

本课程设计通过一个生动的霓虹灯控制项目，系统地讲解了从需求分析、硬件选型、I/O分配到软件编程的全过程，重点练习了PLC的核心逻辑控制功能，特别是定时器和移位寄存器的应用，通过该设计，学生不仅能掌握PLC的基本操作，更能建立起“程序即逻辑”的思维方式，为今后更复杂的自动化系统设计打下坚实的基础，最终的成果是一个功能完善、运行可靠的霓虹灯模拟系统,具有很好的展示和学习价值。
